Heo đất BambuLab X1C Piggybank

Heo đất BambuLab X1Carbon

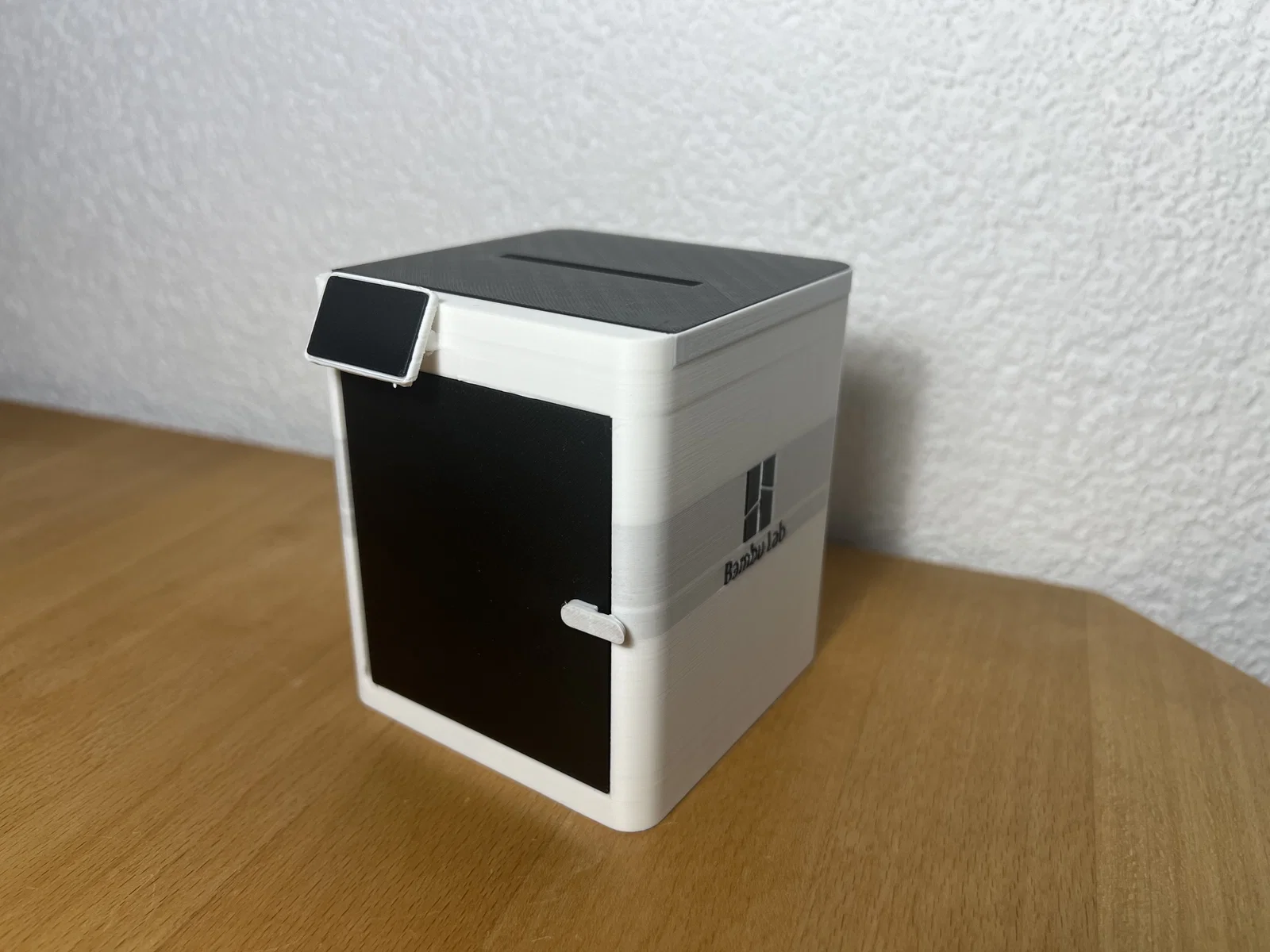

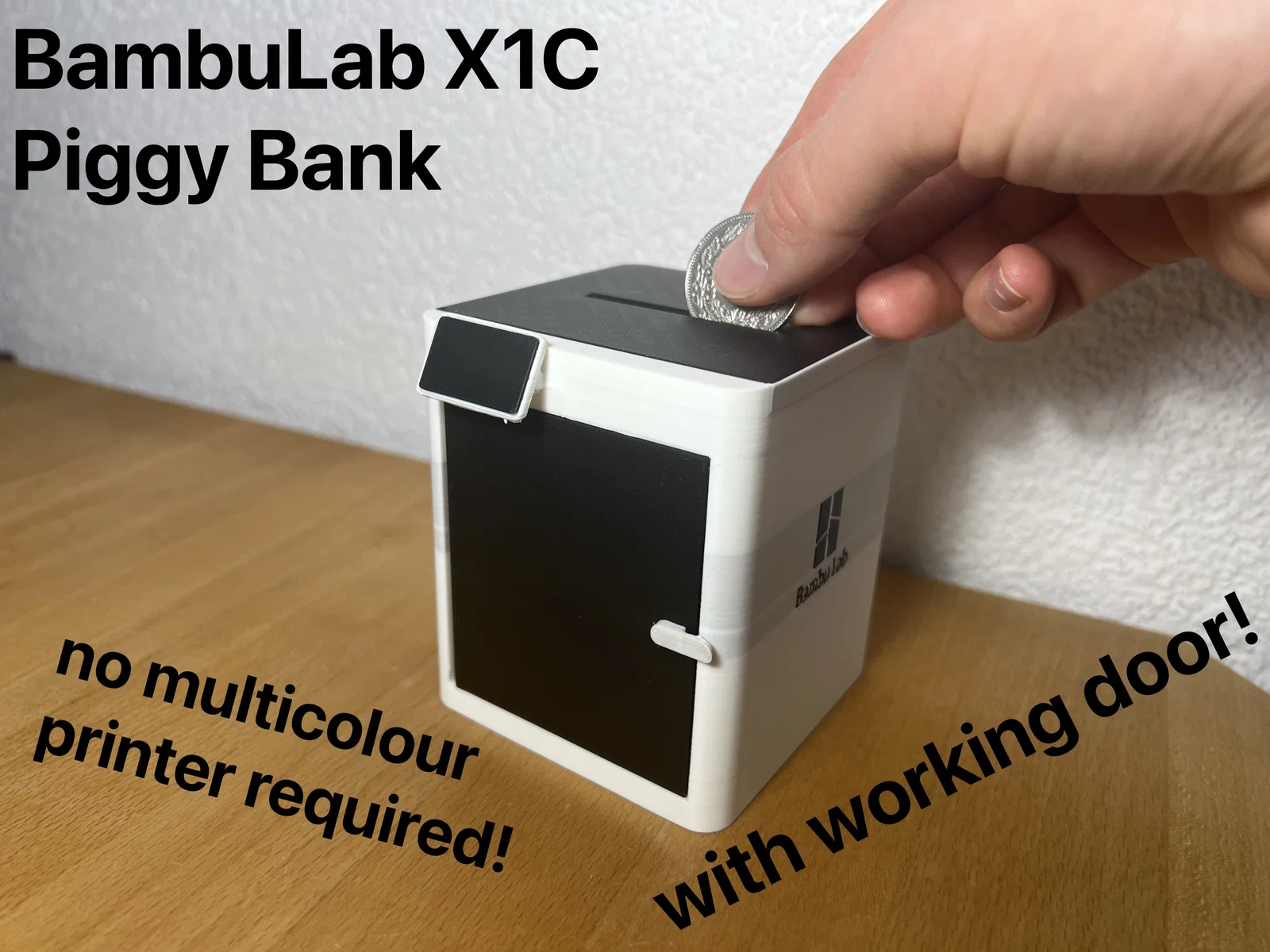

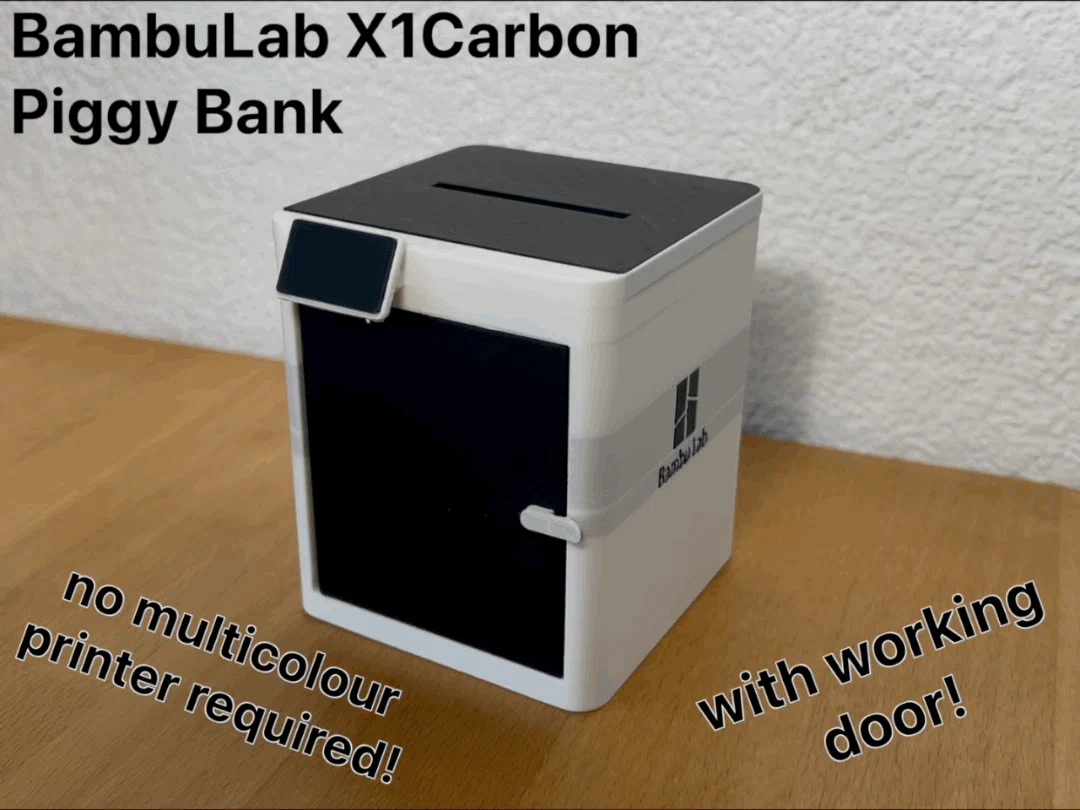

Đây là một mẫu heo đất kích thước 80x80mm (WxH) được mô phỏng theo máy in 3D BambuLab X1Carbon CoreXY. Tỉ lệ thu nhỏ khoảng 1:5 so với máy thật.

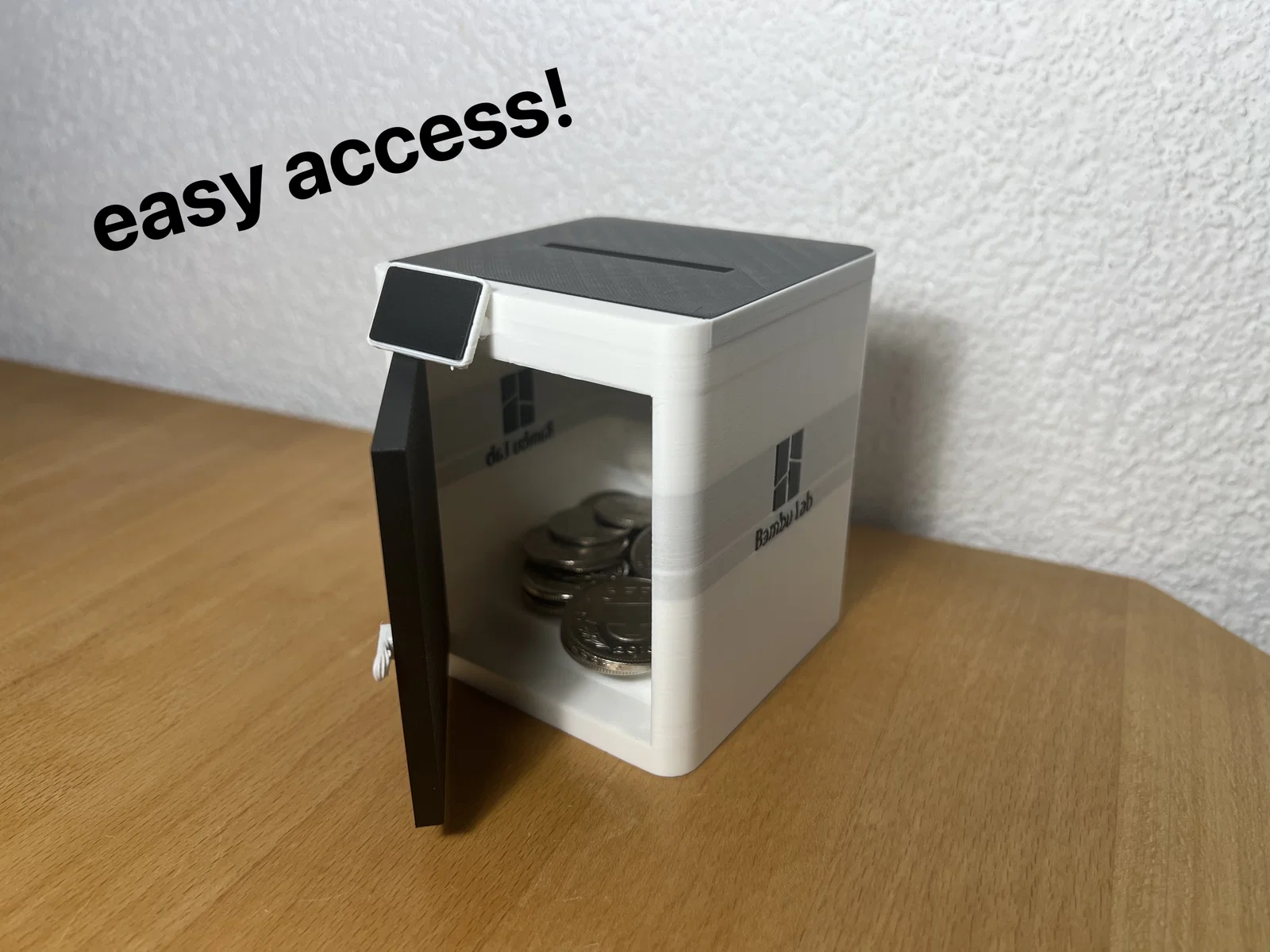

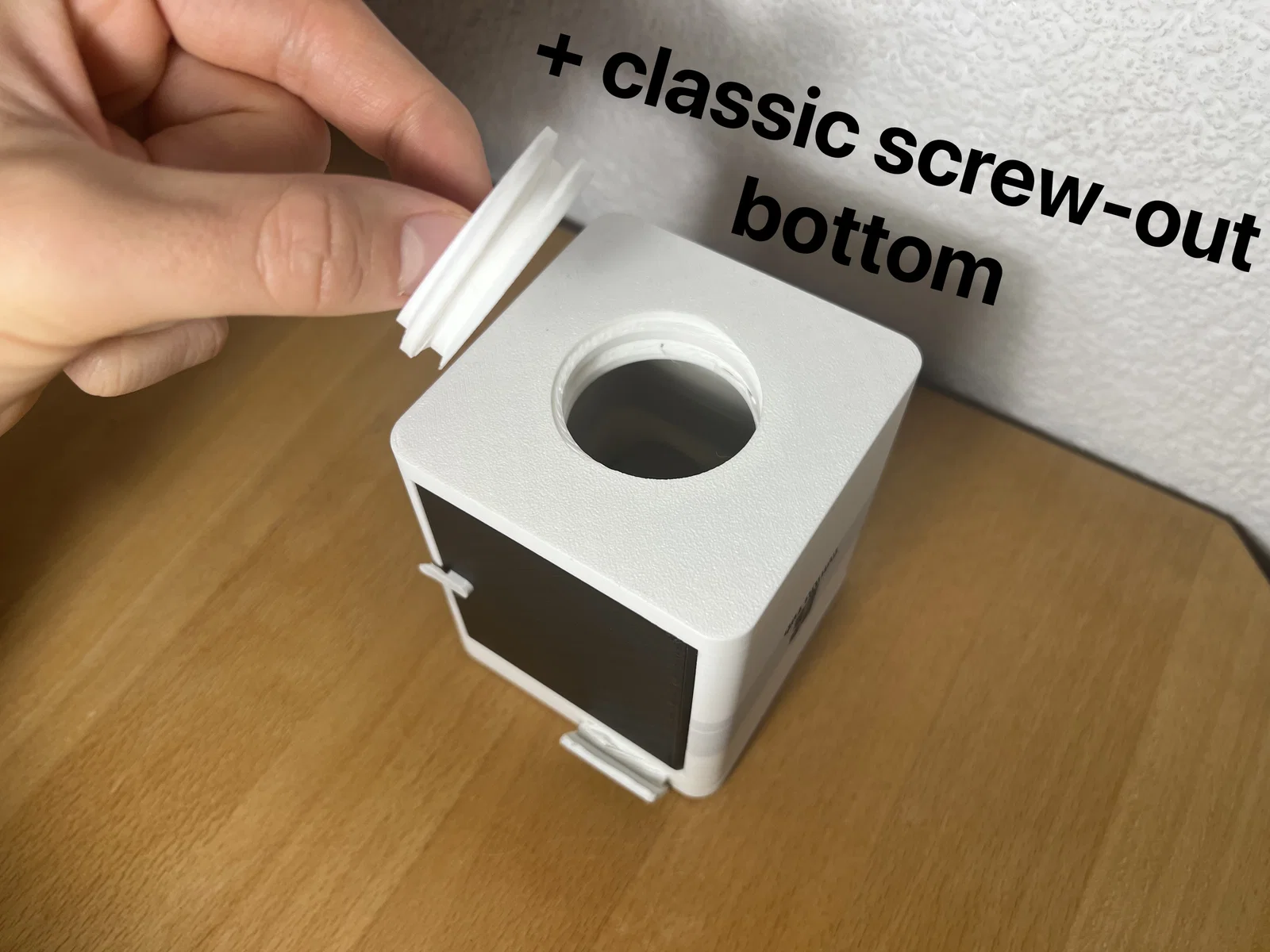

Khe thả tiền ở phía trên vừa mọi loại xu (và chắc cả tiền giấy) đang lưu hành. Bạn có thể lấy tiền ra bằng cửa mở được hoặc qua phần đáy vặn ren.

Printing

File này gồm nhiều part, nên in theo các màu sau sẽ đẹp nhất:

• Multicolour:
  • Thân chính của máy với logo ở cả hai bên.
    Ngoài ra có sẵn một phiên bản thân không có chữ nhưng có phần cutout để gắn logo ở hai bên để bạn in rời. Trường hợp này: thân màu xám và logo (in 2 cái) màu đen.
    Dù dùng phiên bản nào, thân chính cần in có supports cho phần trên của khung cửa, nhưng nhớ đặt support blockers che phần ren của lỗ đáy!
  • Cánh cửa của máy kèm tay nắm.
    Bản multicolour này có thể làm bằng một lần đổi màu, hoặc bạn cũng có thể in rời 2 part (cửa màu đen, tay nắm màu bạc). Nếu in chung một lần thì sẽ cần supports để đỡ phần tay nắm.
• Grey:
  • Phần insert vặn cho lỗ đáy (nhớ in không dùng supports).
• Black:
  • Nắp trên của máy có khe thả tiền.
  • Miếng insert của màn hình.

Mẫu này sẽ tiện nhất khi in trên máy có khả năng multi-colour, và có kèm file STEP đã lắp sẵn của thân chính và cửa để phục vụ mục đích này. Cũng có file BambuStudio đã tô màu cho in multicolour.

Ngoài ra, tất cả part đơn đều có dạng STL; mỗi part cần in 1 lần (trừ logo cần in 2 lần). Cũng có một file BambuStudio chứa đầy đủ các part cần thiết cho phương án này.
Lưu ý: bản STL này không có chữ “BambuLab” dưới logo, vì cả việc in lẫn lắp phần đó đều không khả thi.

Assembly

Lắp mẫu này chỉ vài bước, nhiều nhất là cần một chút keo:

1. Gỡ hết supports khỏi thân chính.
2. Ấn nắp vào phần khoét sẵn; phần này sẽ khít kiểu friction-fit.
3. Dán miếng màn hình vào đúng vị trí khoét sẵn.
4. Nếu bạn in logo rời, gắn vào lúc này. Phần này cũng kiểu friction-fit; tuỳ máy in và vật liệu, có thể bạn cần tỉa bớt chút ở mép các miếng logo.
5. Lắp cửa vào khung. Bản lề là hai “cục” nhô ra ở cạnh trái cửa, khớp vào hai hõm trên khung. Mép có bán kính bo (radius) phải nằm ở phía trước của mẫu thì mới mở cửa được.
   Cách lắp dễ nhất là đặt “cục” phía dưới vào lỗ trước, rồi ép cửa vào khung từ phía bên phải như trong hình dưới. Sau đó bạn giữ phần trên của cửa theo phương ngang để cửa bám trên khung, đồng thời đẩy cửa sang trái về phía hõm. Sẽ có đoạn hơi cứng ngay trước hõm, và khi qua một điểm nào đó thì nó sẽ “khực” vào đúng vị trí.
   Cảnh báo: thao tác này có thể làm khung bị lằn/ móp nhẹ, nhưng không ảnh hưởng việc sử dụng. Vì vậy mình khuyên làm thao tác này ở phía trên của cửa, vì vết lằn bên đó sẽ ít thấy hơn.

Miscellaneous

Mình in mẫu này đen & trắng thay vì đen & xám vì hiện tại không có sẵn filament xám. Nhìn vẫn ổn nên nếu bạn chưa có đúng màu thì cũng đừng áp lực nha. :)
