Bản đồ địa hình Ohio, USA (OH) kèm sông ngòi và Hồ Erie

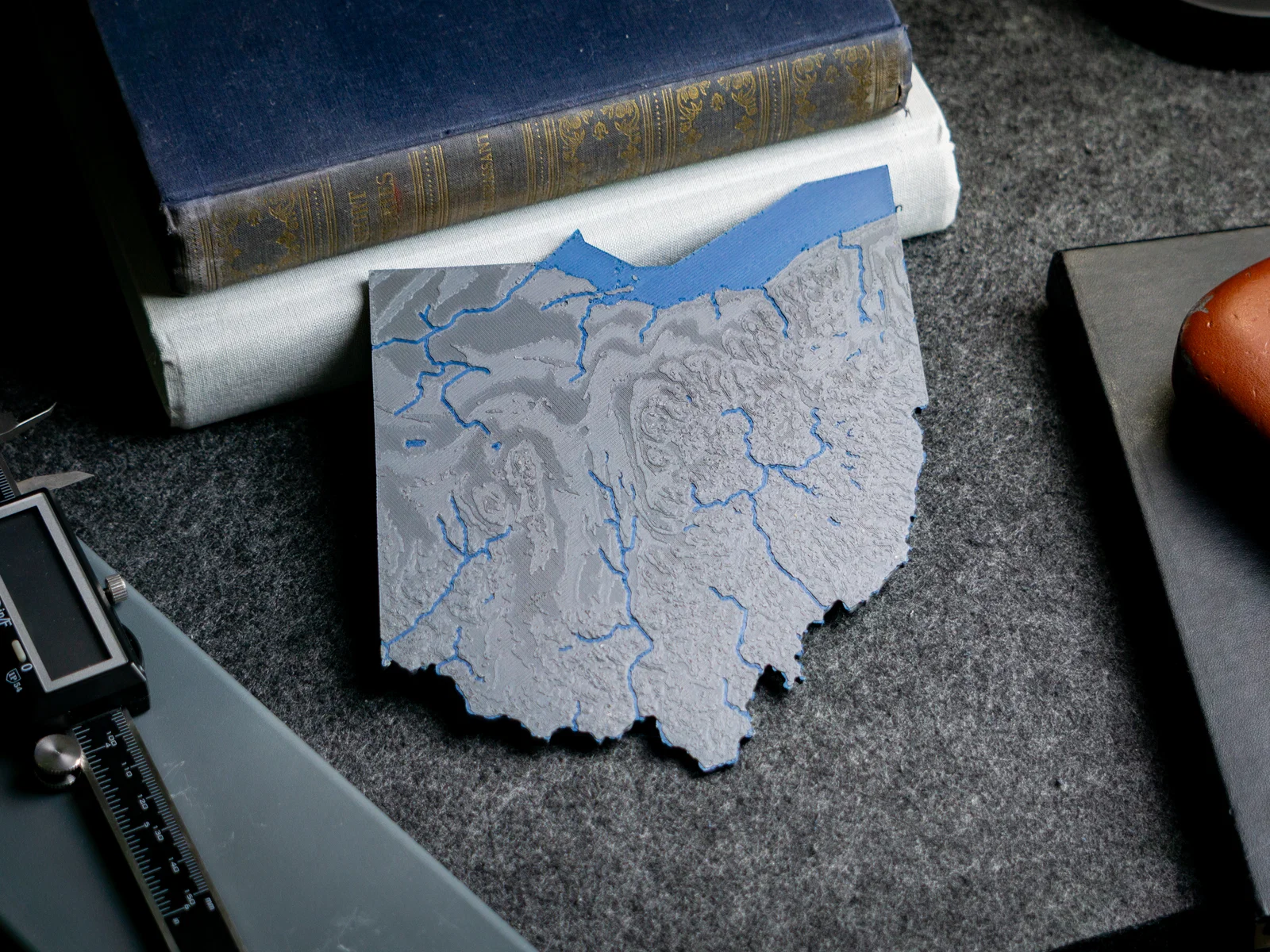

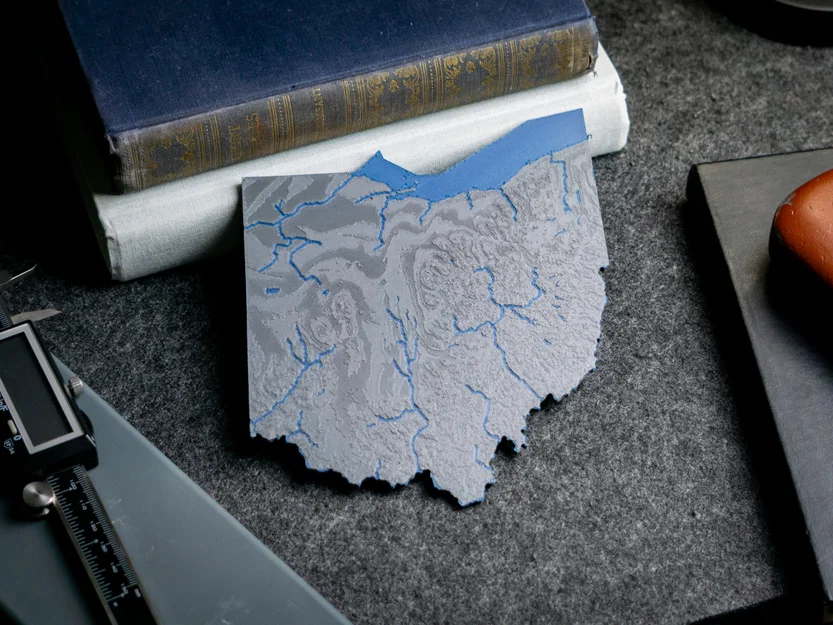

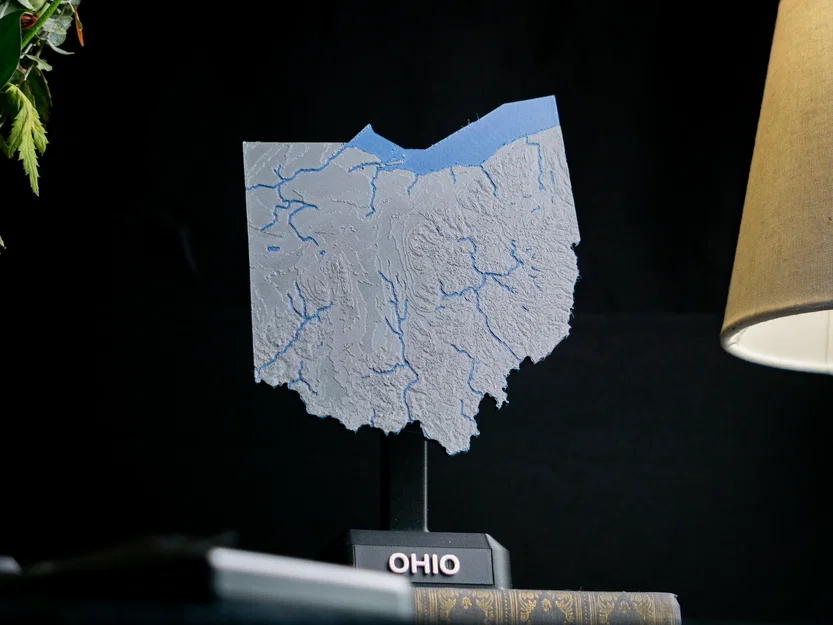

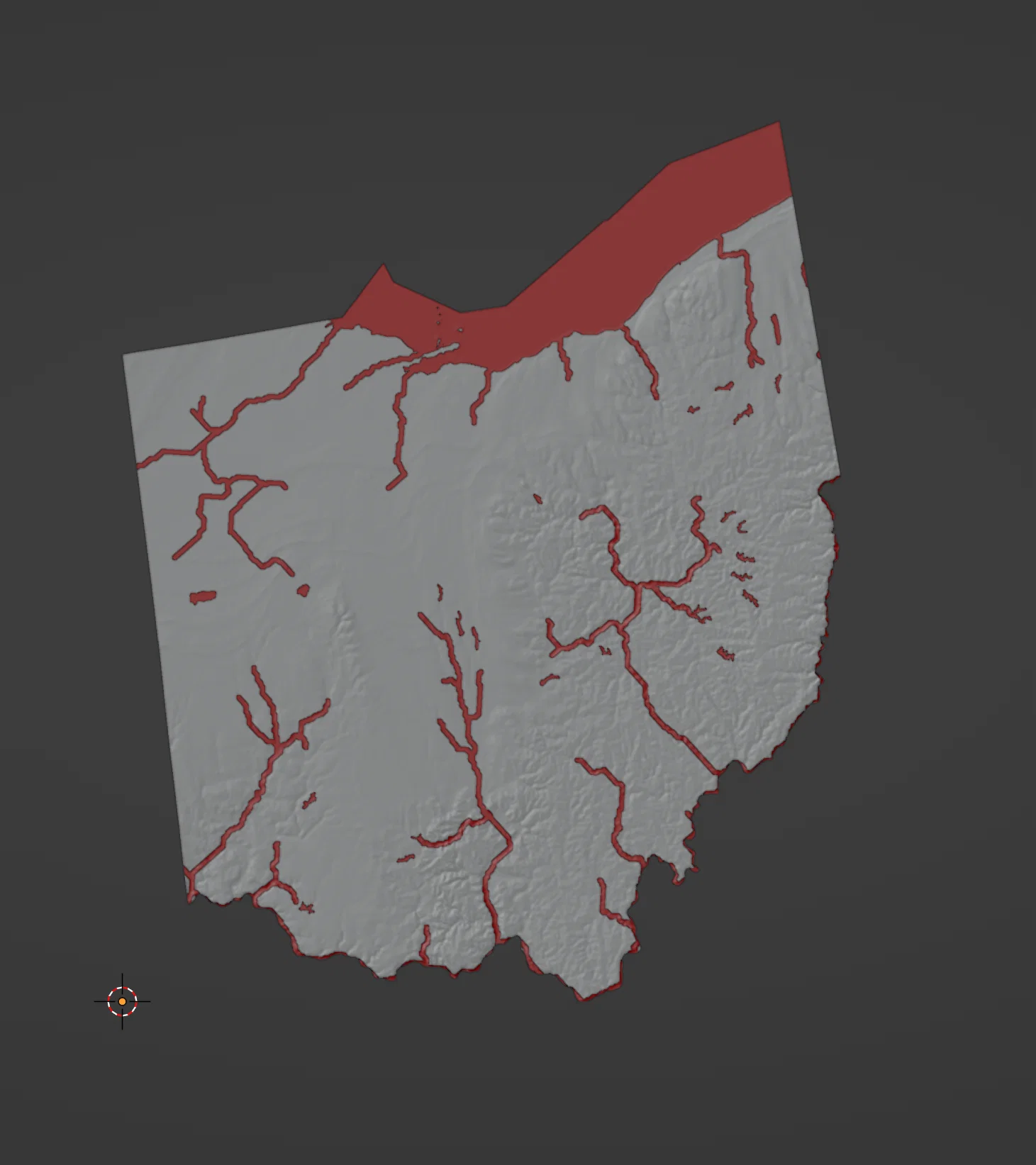

Bản đồ địa hình nổi Ohio, USA (OH) kèm sông ngòi và vùng nước ven bờ

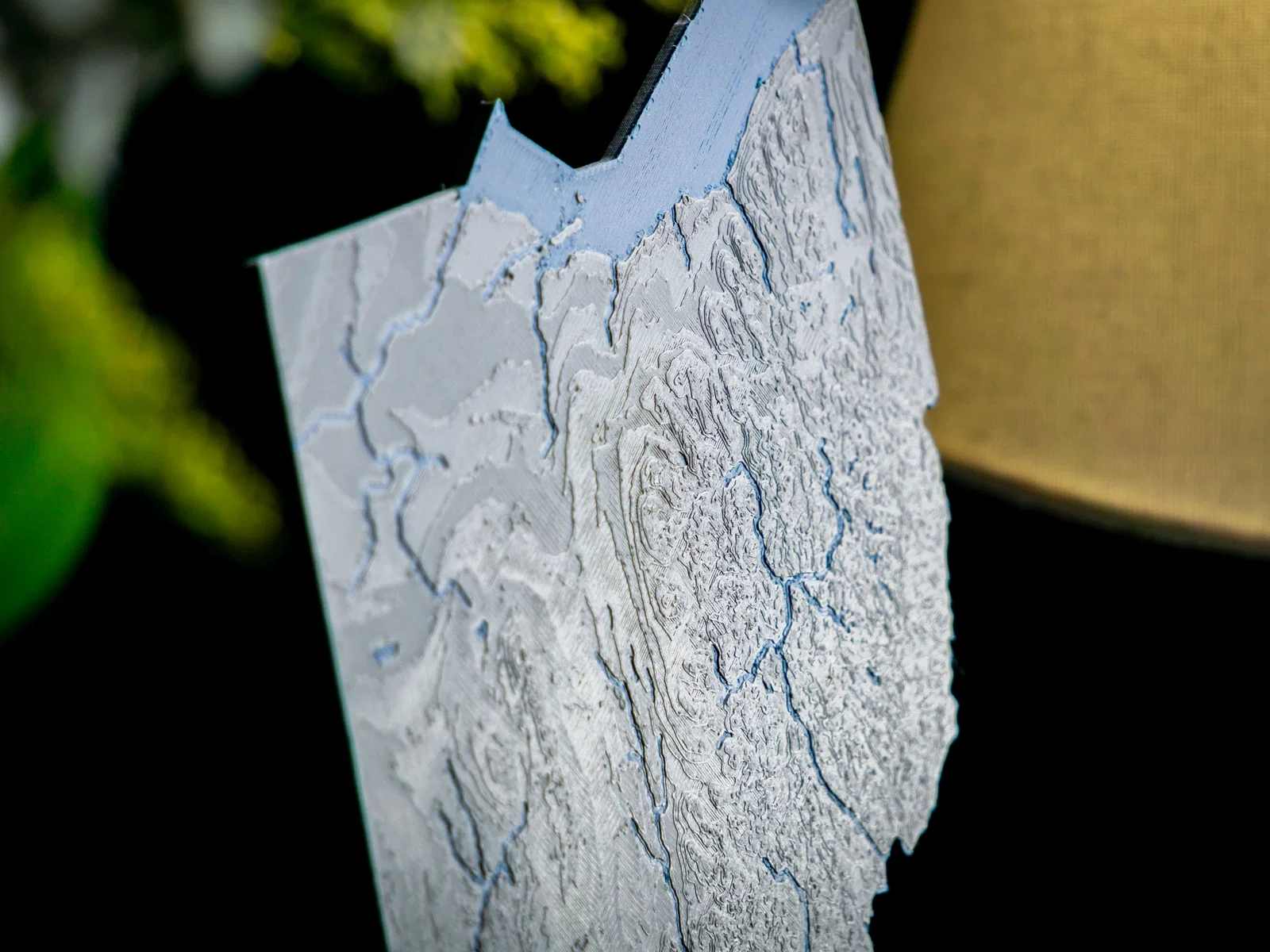

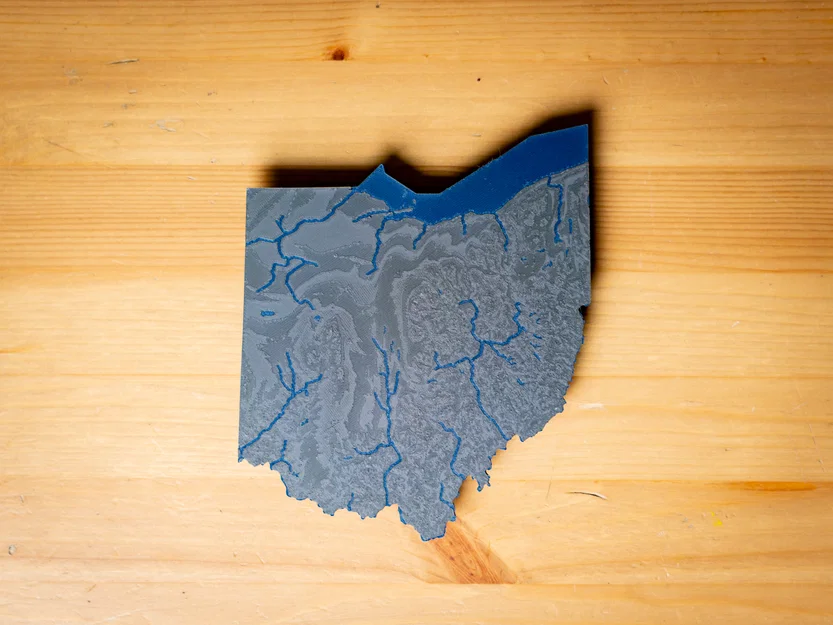

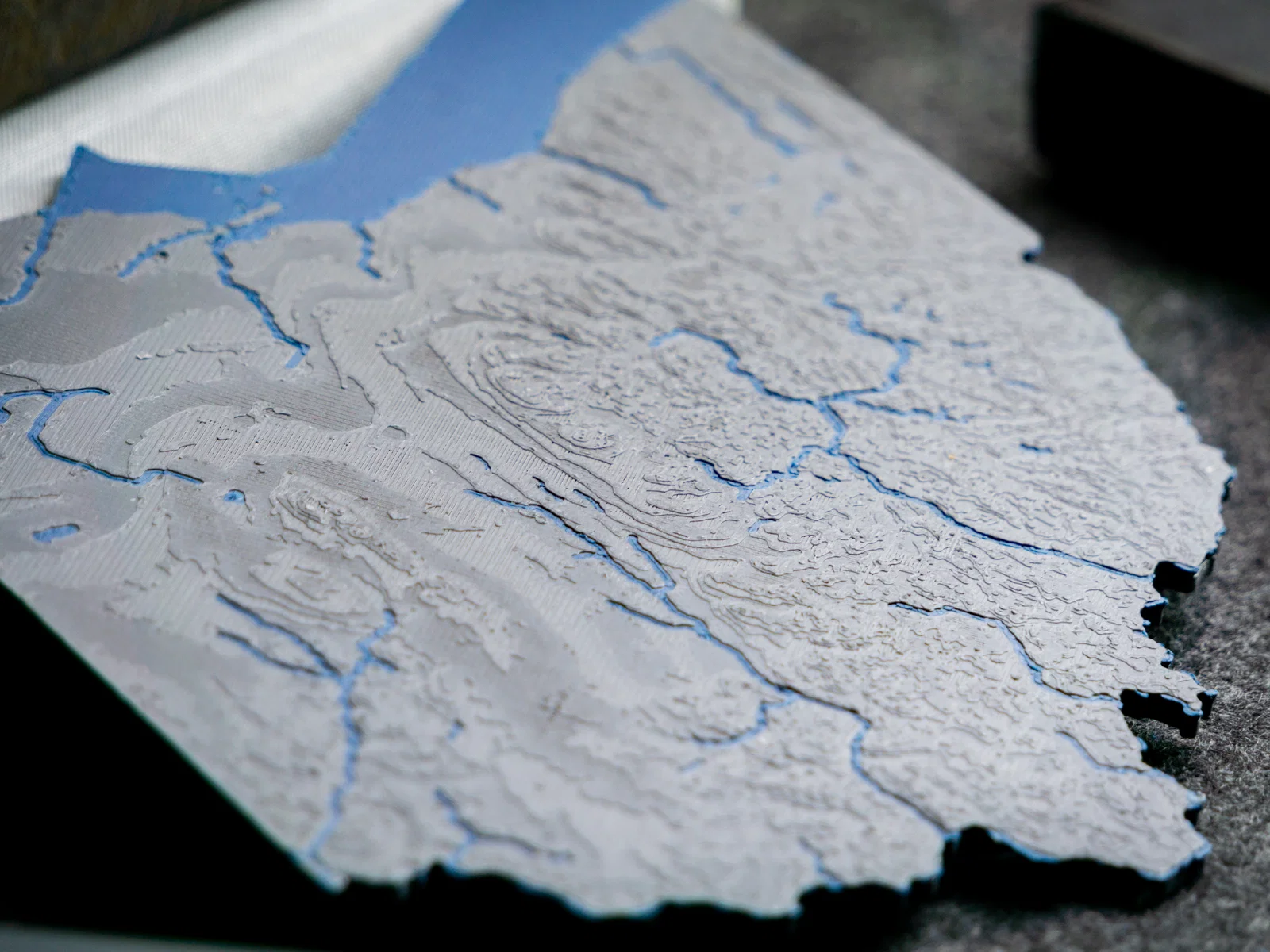

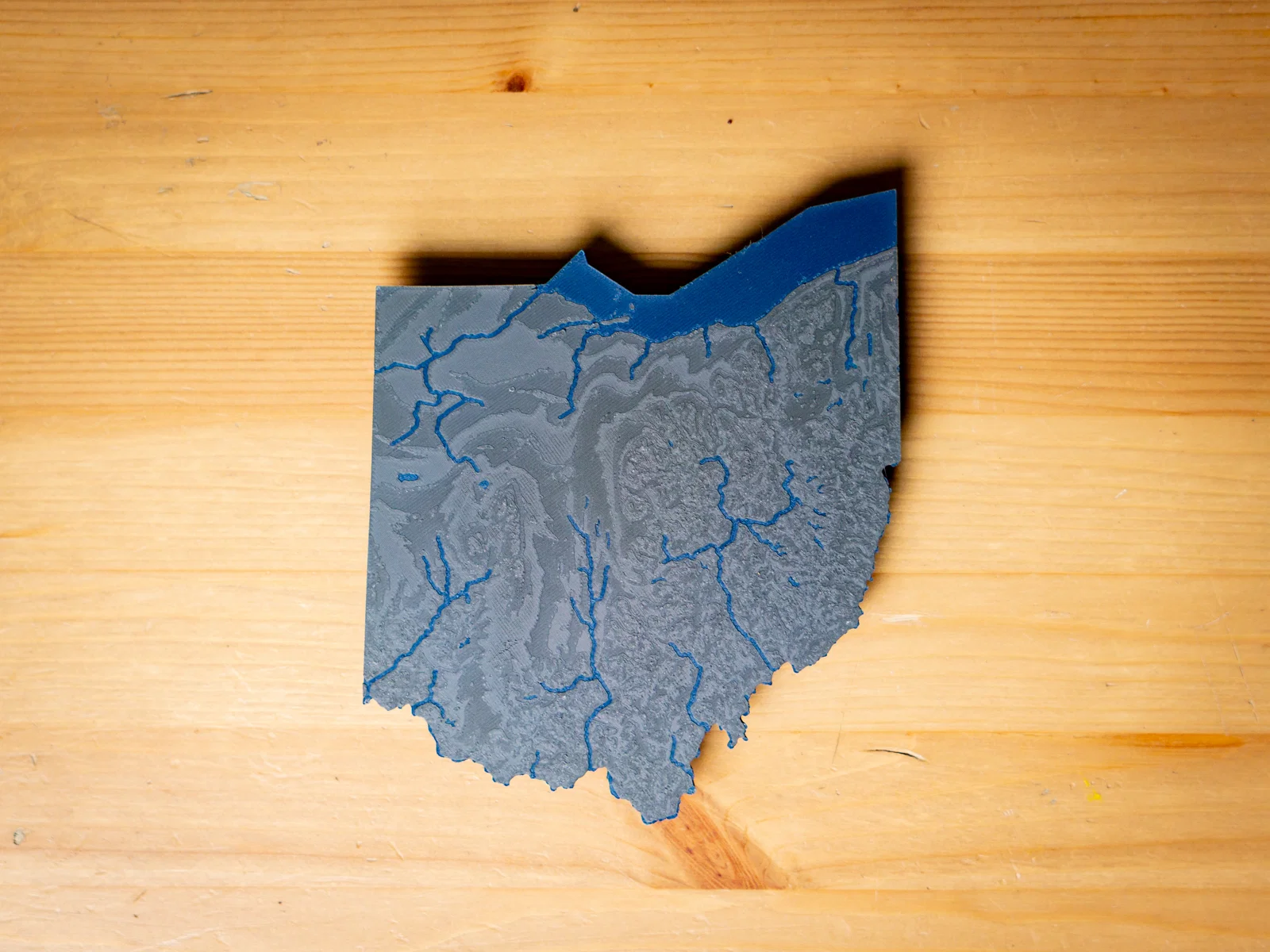

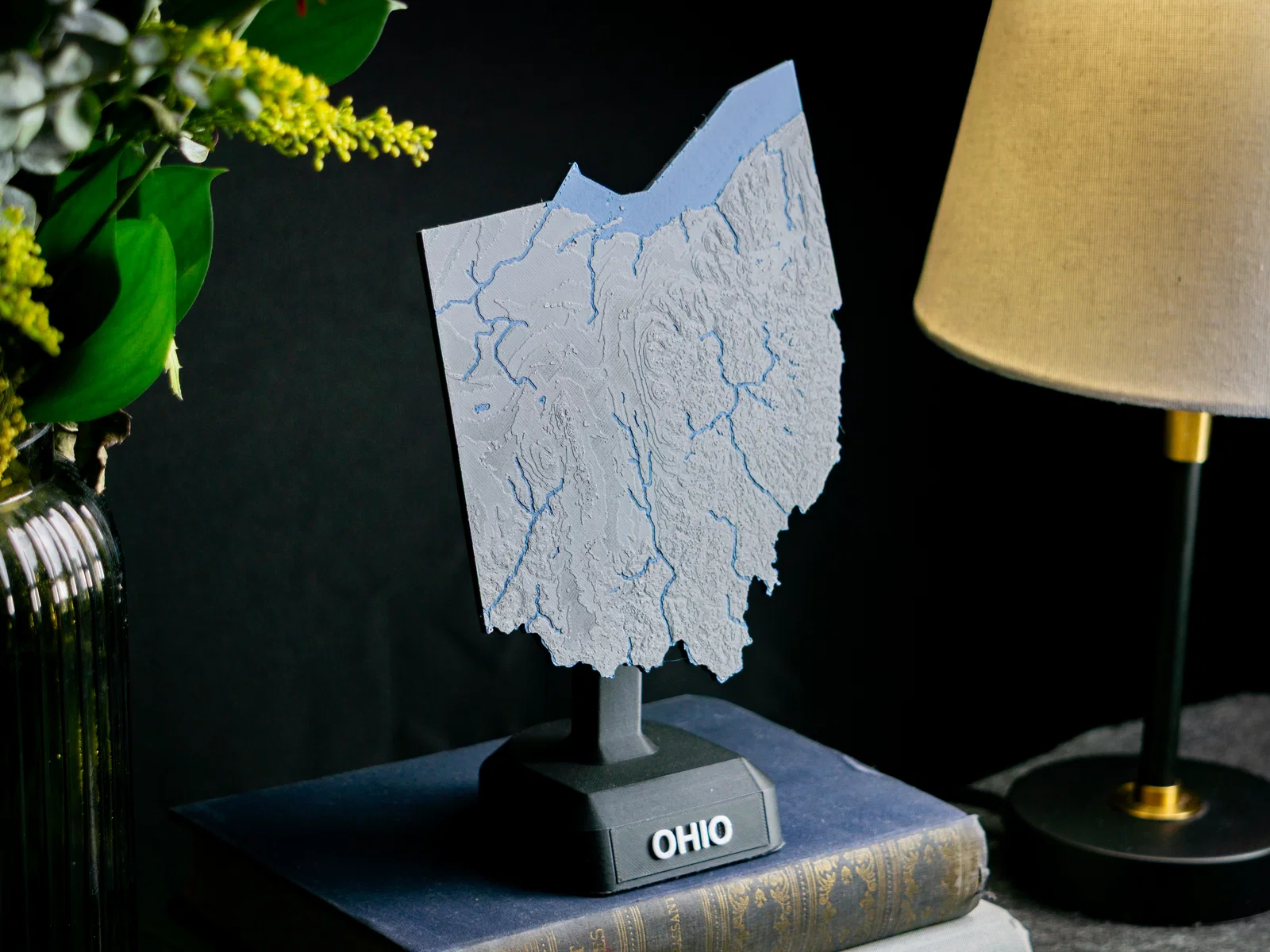

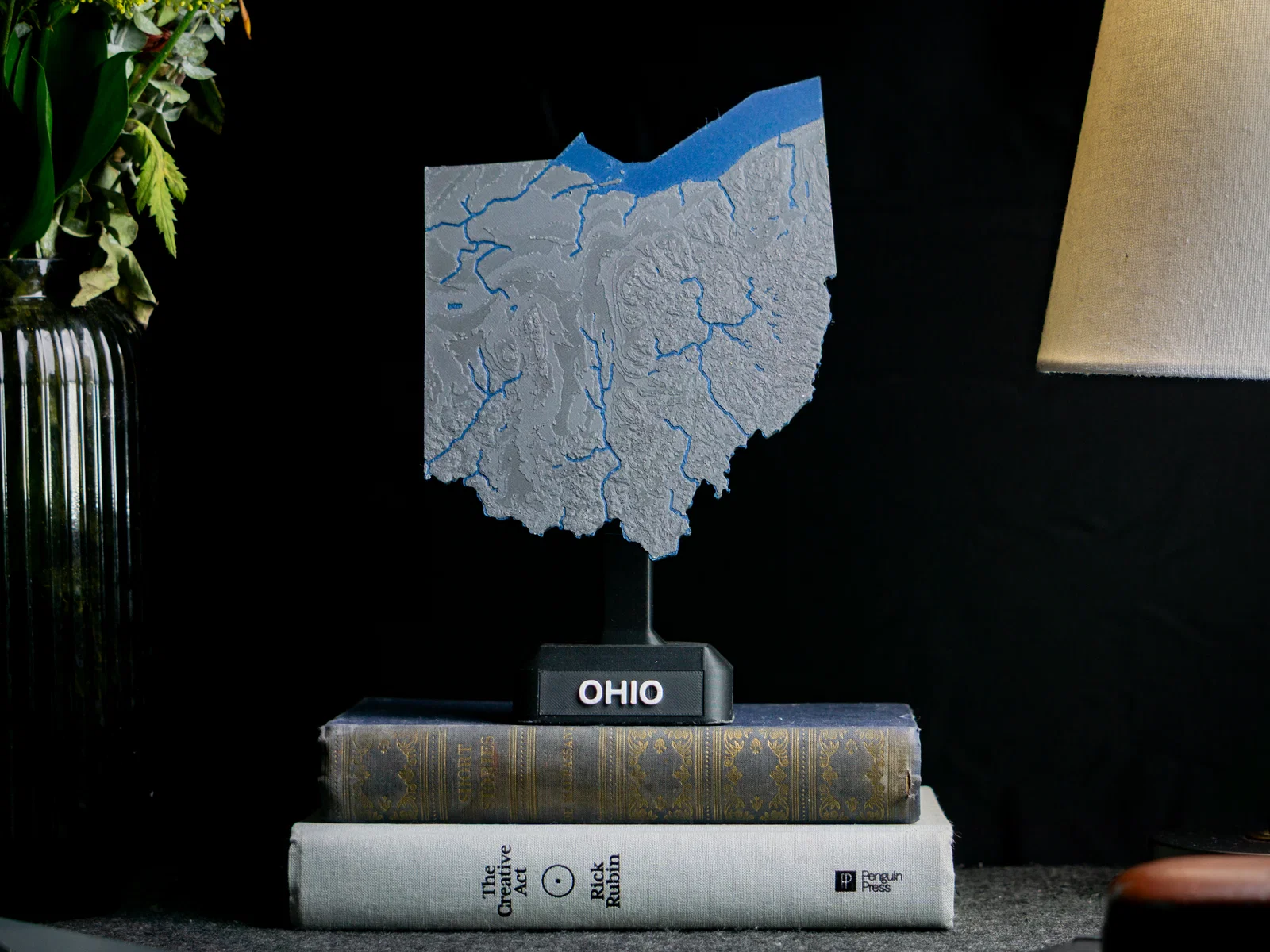

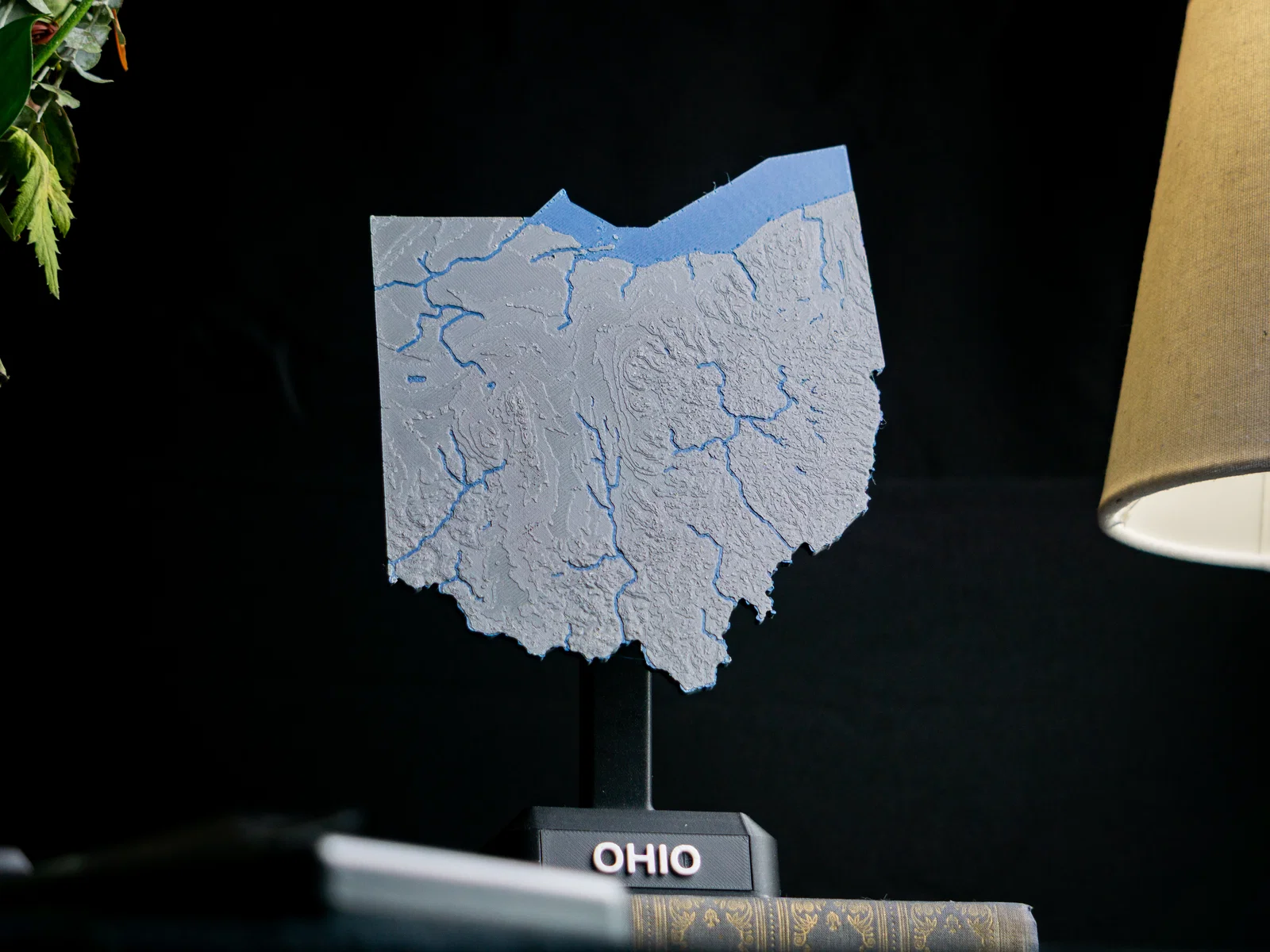

Bản đồ địa hình và thủy hệ (topographic & hydrographic) của Ohio, USA với núi, đường bờ, suối, sông và hồ — in được kiểu 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều theo tỉ lệ 1:2500000 và có thể khớp với nhau như mảnh ghép puzzle.

Tải thêm các bản đồ 3D in được

Thông số model và bản đồ

File 3D model khuyên dùng để in ↓ Xem 🌟 hoặc ⭐ ↓

• OH-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• OH-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file theo tên bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt tên bang

ESCALING

Kiểu scale độ cao theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (dual) hoặc 1 màu (single) theo extrusion

STYLE* (tuỳ chọn)

Phong cách đặc biệt hoặc tiểu vùng của model. STYLE chỉ xuất hiện khi file model là kiểu đặc biệt hoặc dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tuỳ chọn)

Các mảnh đã cắt sẵn có thể khớp (interlocking) số ##, tối ưu cho bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là model có các chi tiết mặt nước nằm trên các vùng đất thấp bị ngập. Vùng đất “bị ngập” này có thể thấy được khi in lớp nước bằng filament trong (transparent). Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ là kiểu mà các chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng (glow) và filament trong.

†Nếu không có file nhiều phần (multi-part), nghĩa là mình chưa tạo bản interlocking cho bang này. Bạn theo dõi và để lại bình luận yêu cầu để mình bổ sung và cập nhật về sau.

Các model ở định dạng 3MF — giống STL nhưng xịn hơn. 3MF nhẹ hơn và lưu được các đối tượng đất và nước tách riêng, đã canh thẳng hàng sẵn để in 2 màu cho dễ. 3MF được Cura, PrusaSlicer và nhiều slicer 3D khác hỗ trợ.

Thiết lập in khuyên dùng

In model ở tư thế phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Muốn nổi bật suối, hồ và đường bờ thì dùng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là chọn màu khác với màu nền!

Tải profile thiết lập in Cura đã tối ưu cho topo maps tại ĐÂY.

Bạn có thể scale model lớn/nhỏ tuỳ theo kích thước máy in; tỉ lệ cuối của bản đồ sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m sẽ ra 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khay in trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước đó sẽ giúp giữ các đối tượng in 2 màu luôn thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, cooling và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Bạn cần dựng/in một địa điểm/bản đồ theo yêu cầu để trưng bày hoặc làm quà tặng? Liên hệ mình ([email protected]) để đặt dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên GTOPO30 (1996), HydroLAKES, và USCB TIGER/Line.

Các công cụ được dùng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ open data và phần mềm FOSS.
