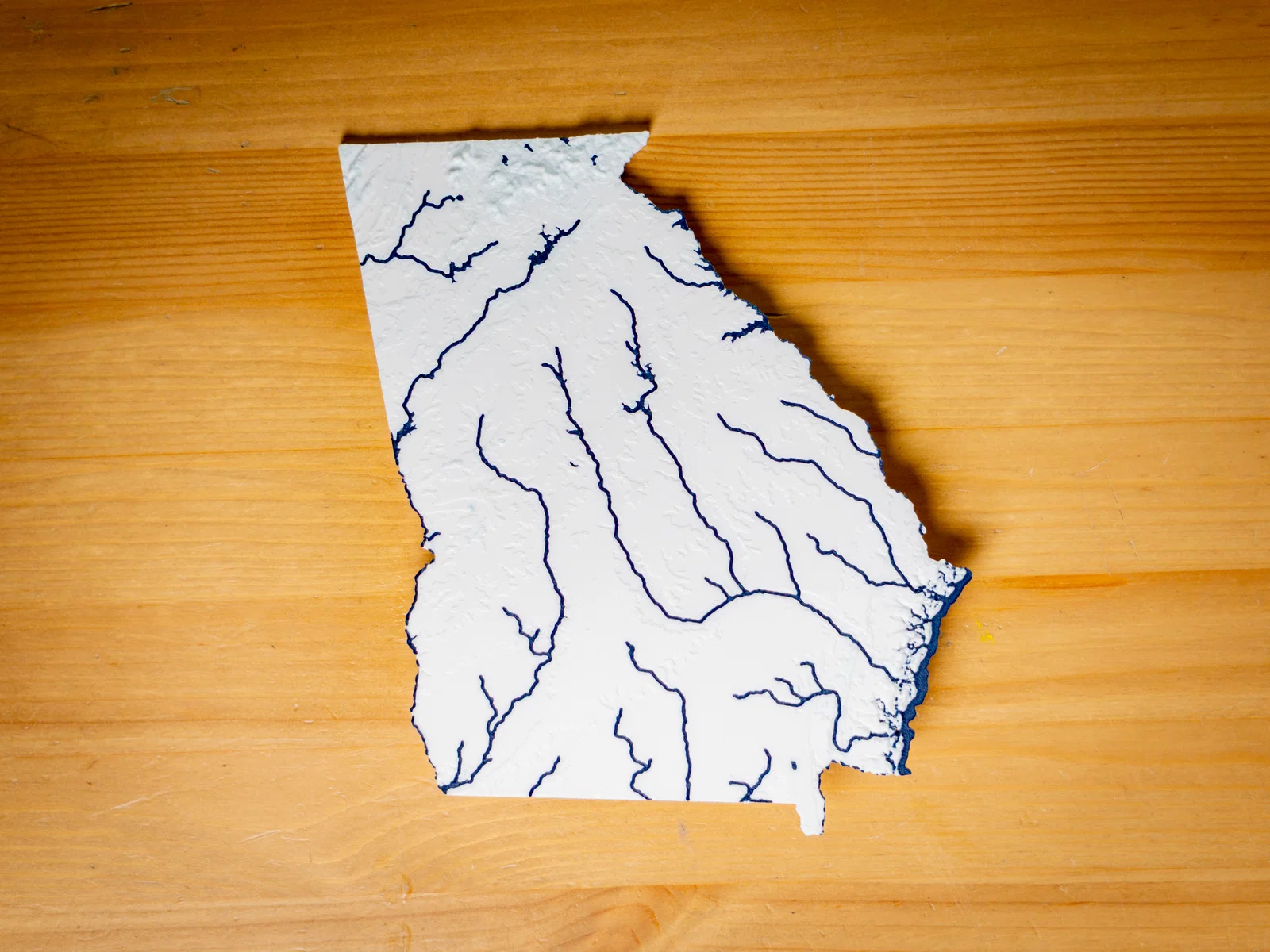

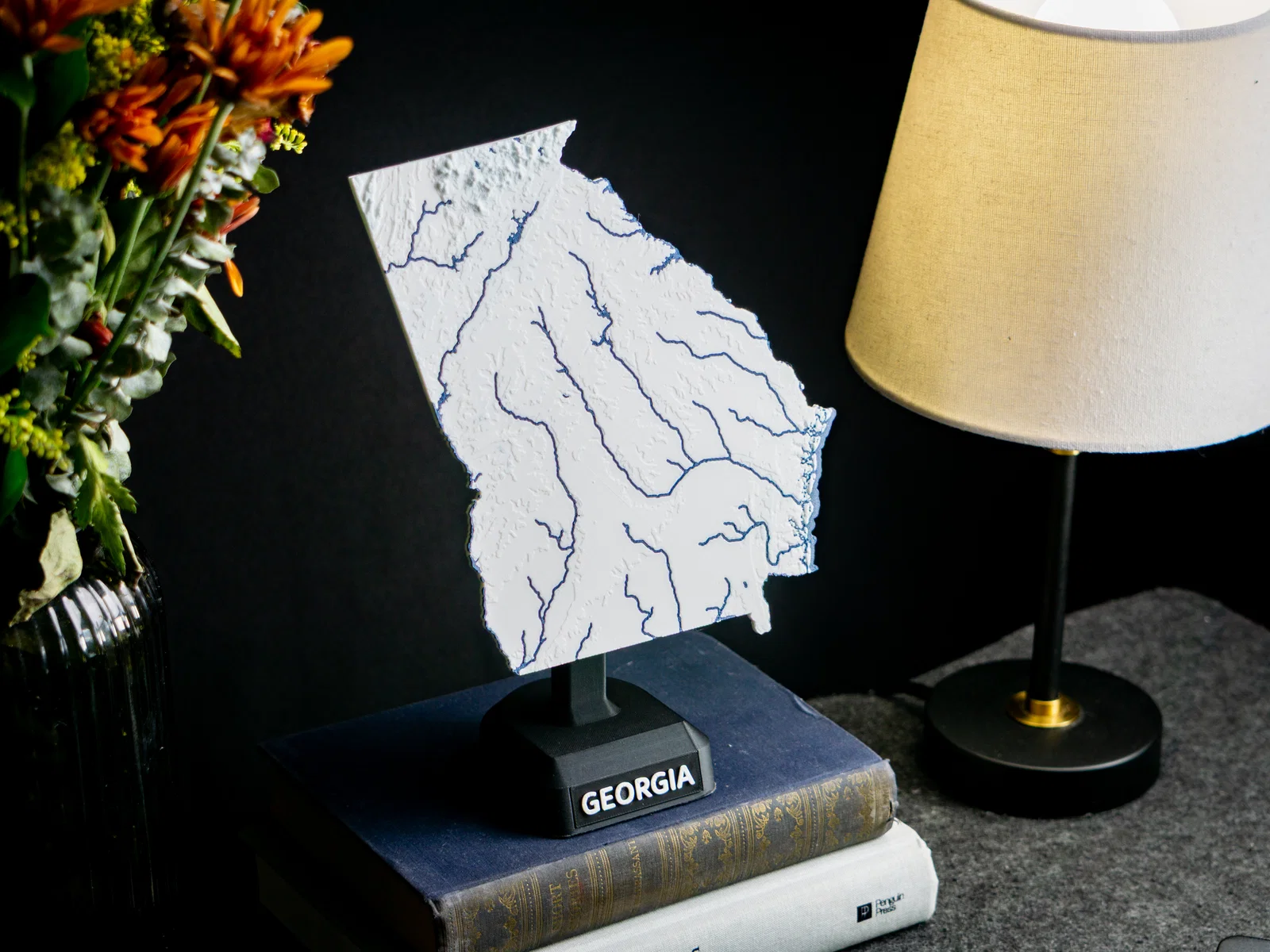

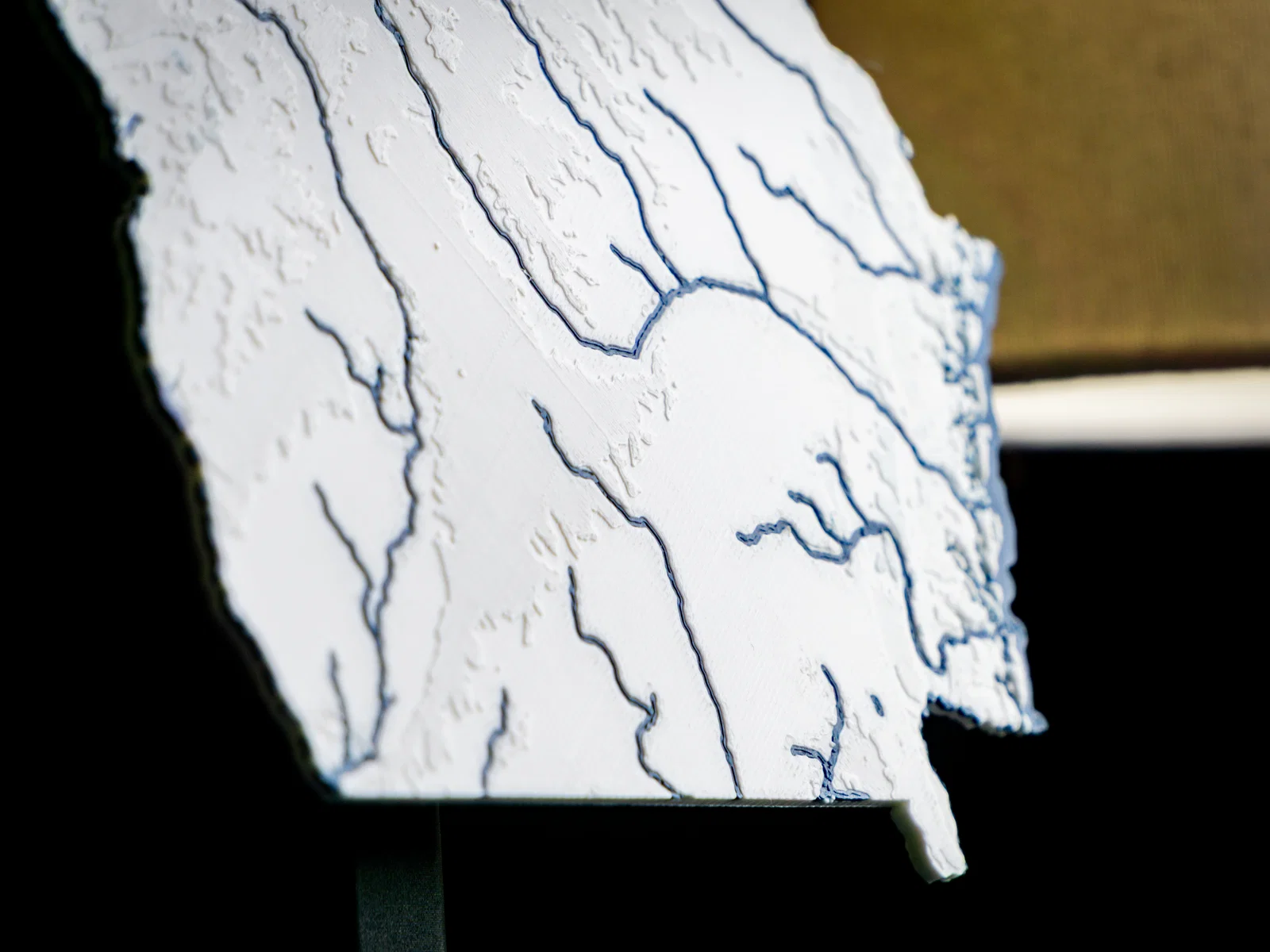

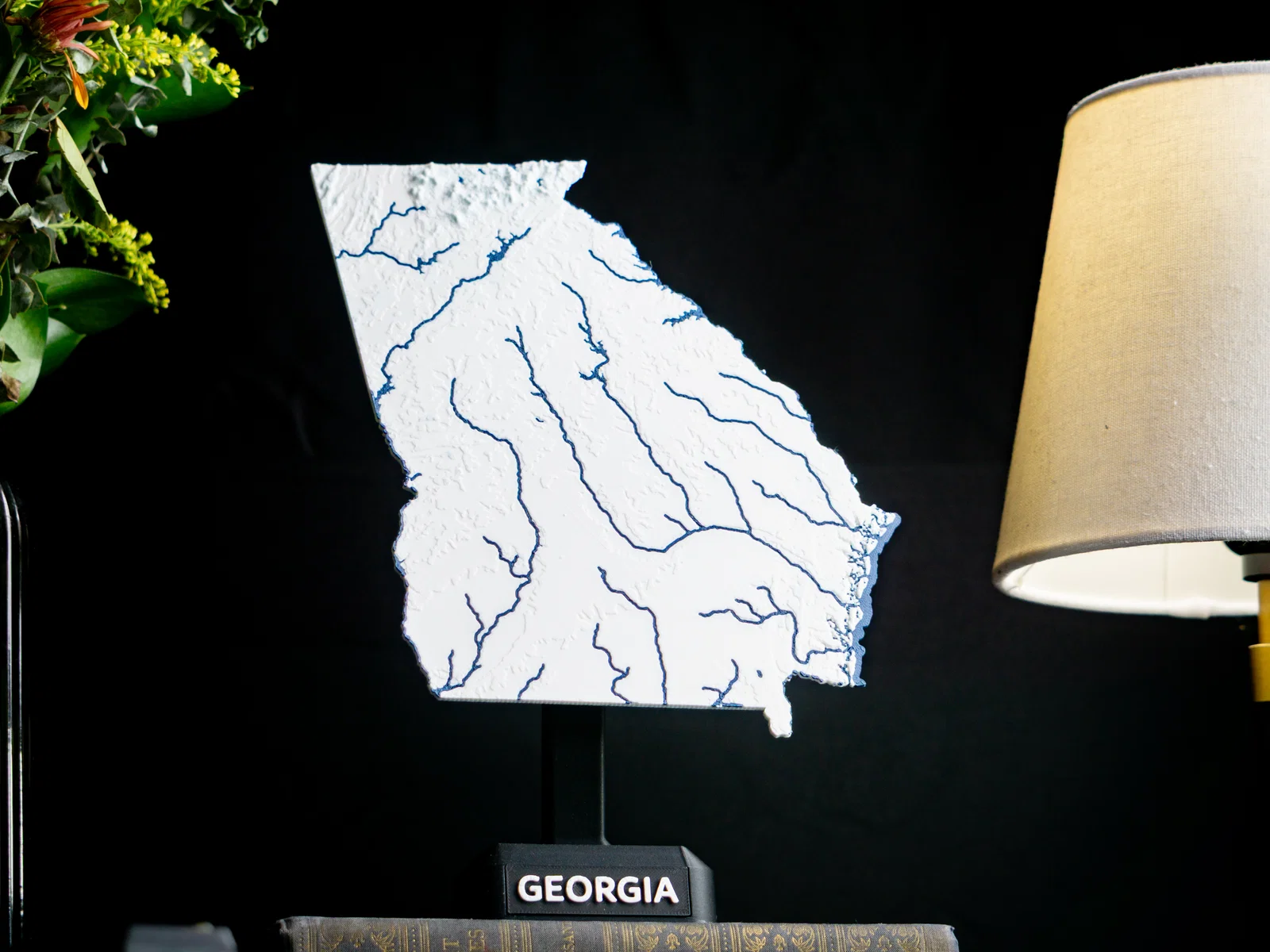

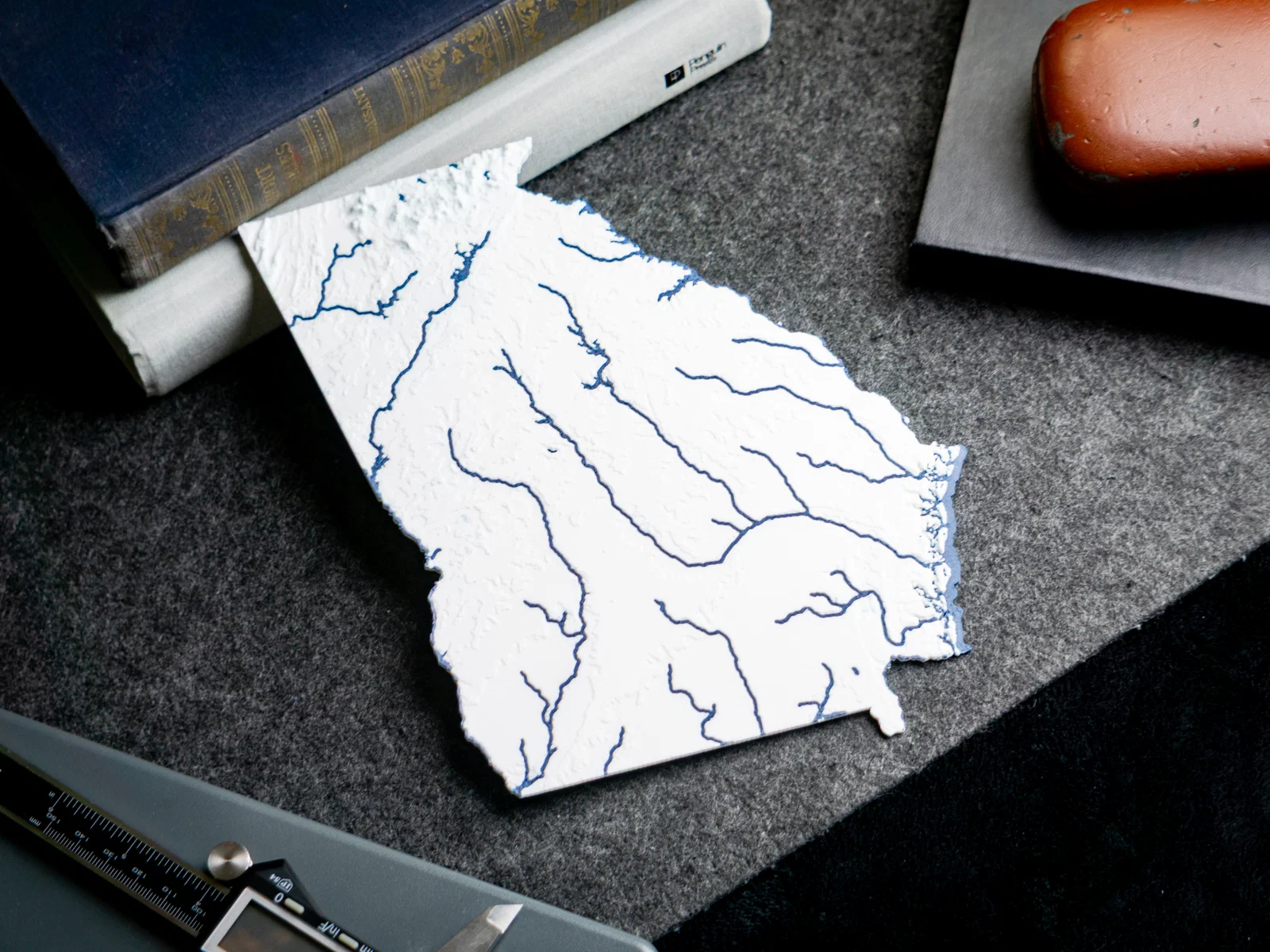

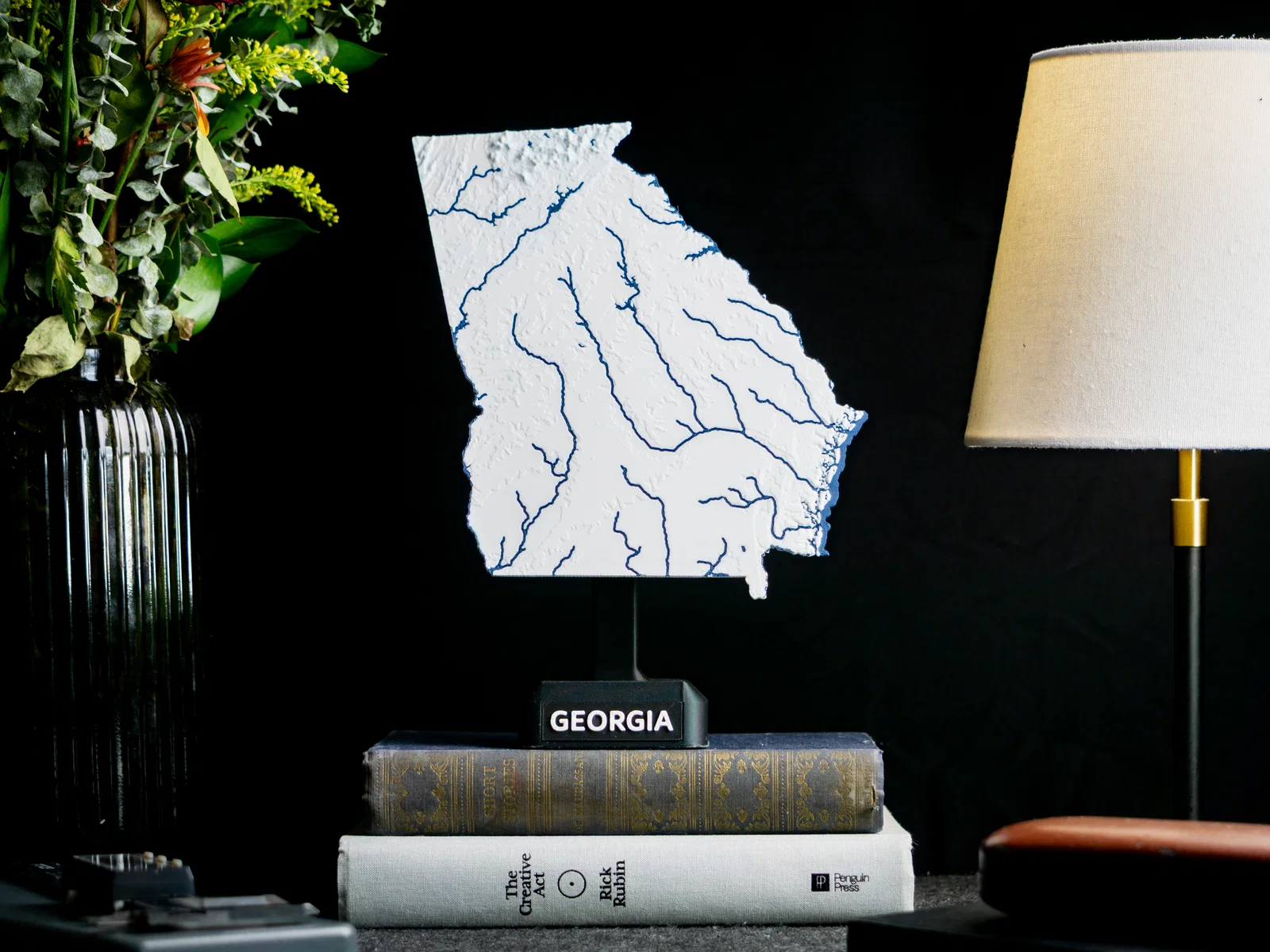

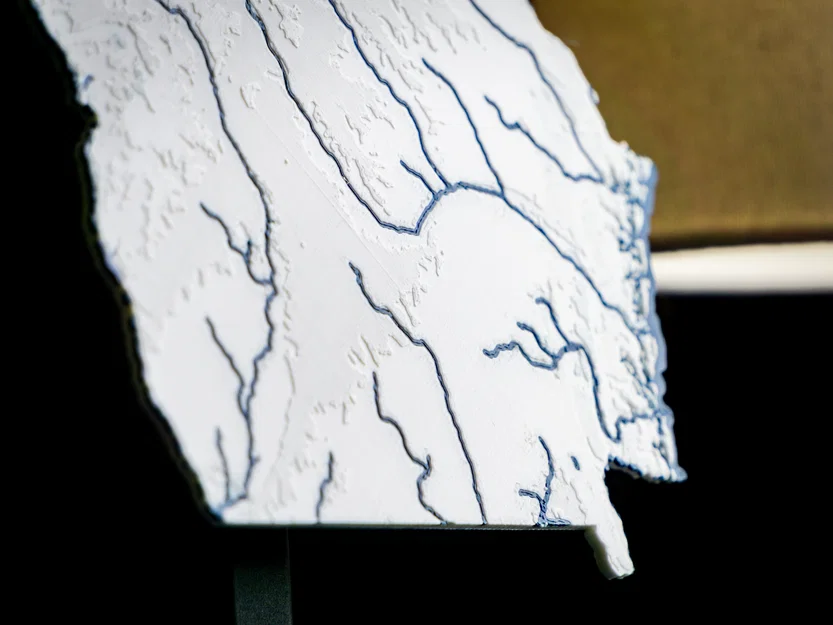

Bản đồ địa hình nổi Georgia, USA (GA) kèm sông ngòi

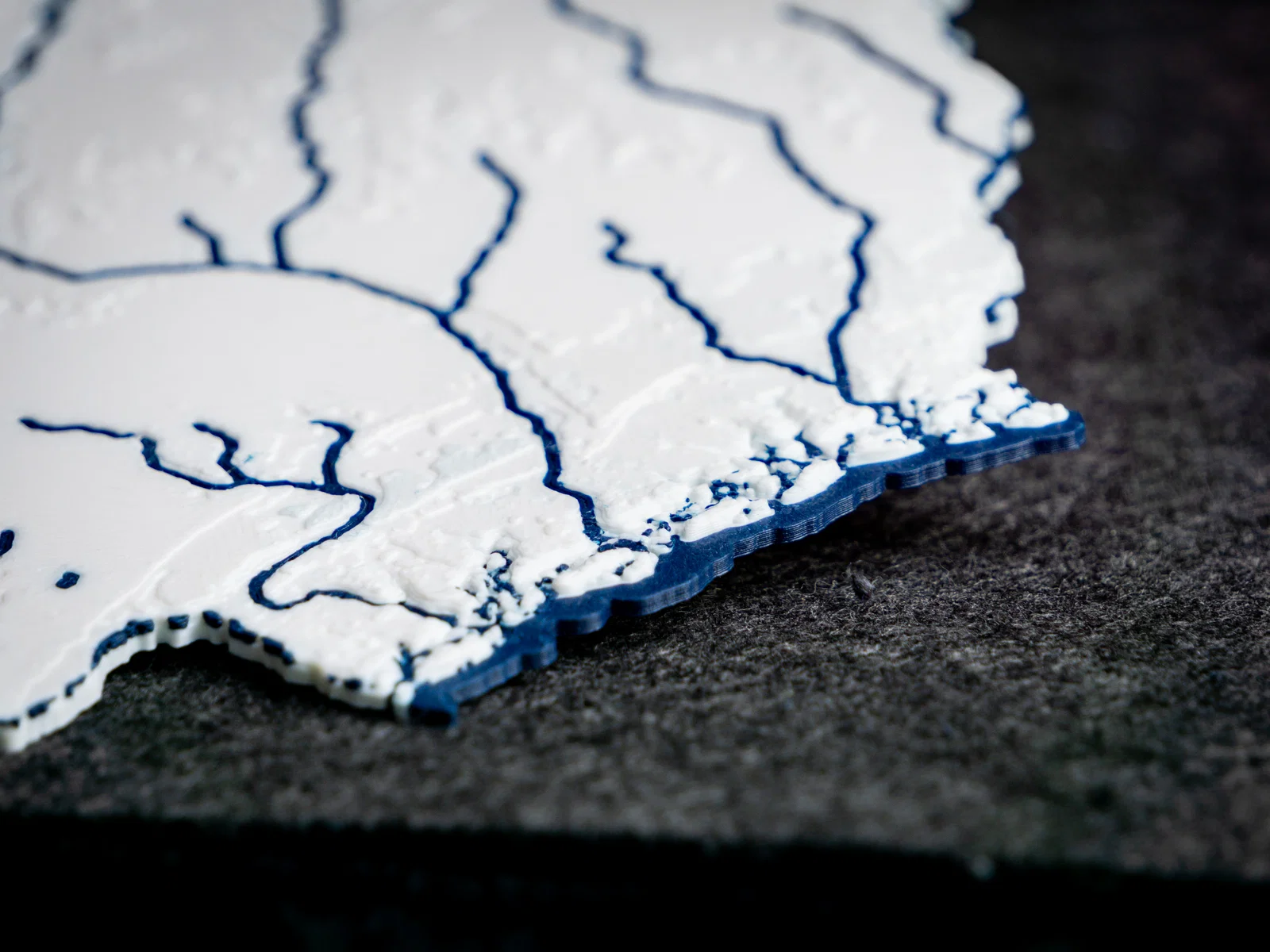

Bản đồ địa hình nổi Georgia, USA (GA) kèm sông ngòi và vùng nước ven biển

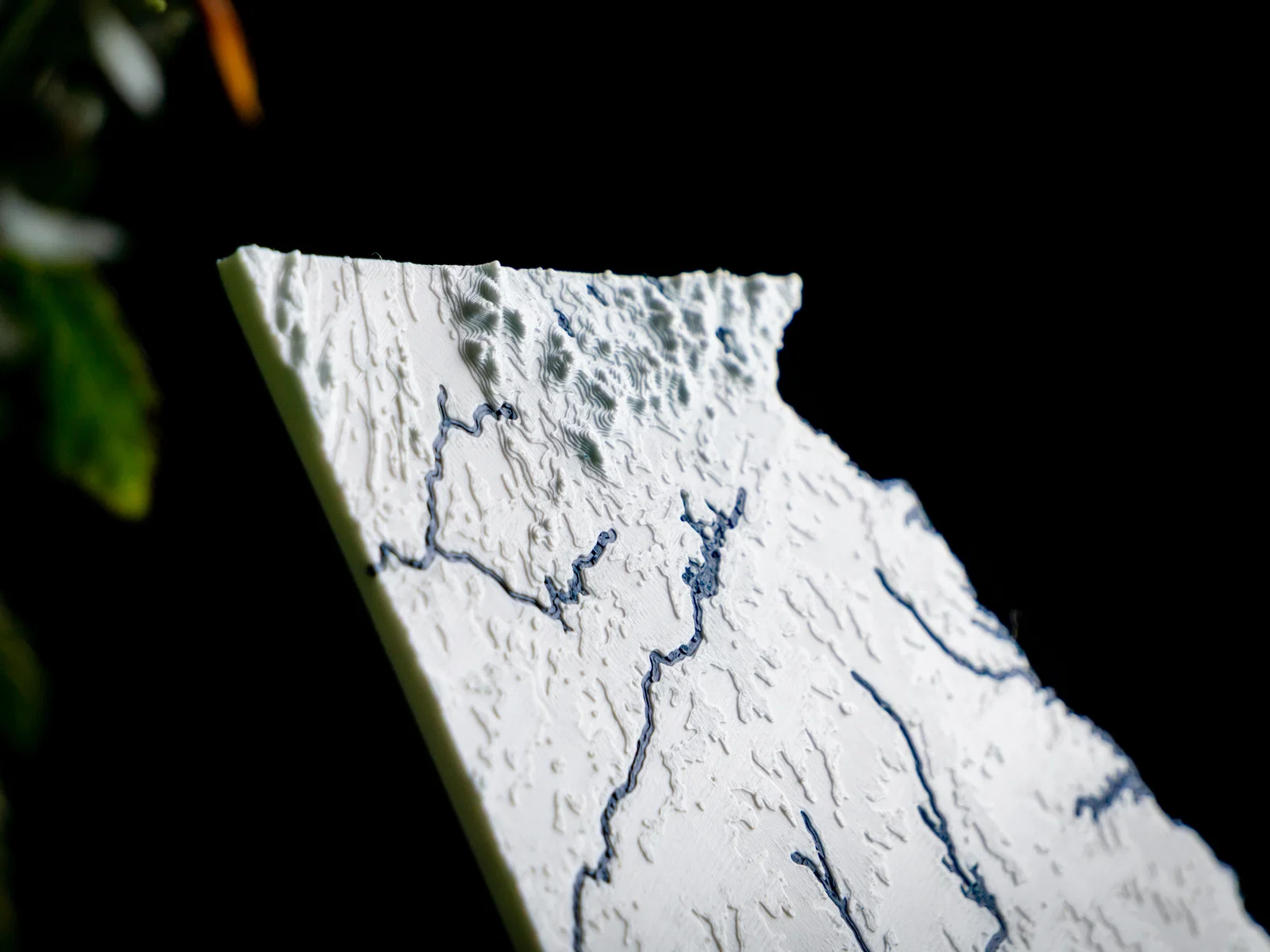

Bản đồ địa hình & thủy văn của Georgia, USA với núi non, bờ biển, suối/sông và hồ trong phiên bản in 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò xếp hình.

Tải thêm bản đồ 3D để in

Thông số model & bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• GA-sqrt-dual.3mf 🌟 (Chỉ dùng cho dual extrusion ⚠)
• GA-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Cách scale độ cao: Linear hoặc Square Root (sqrt).

EXTRUDER

Model in 2 màu (Dual) hoặc 1 màu (Single) (extrusion)

STYLE* (tùy chọn)

Kiểu đặc biệt hoặc tiểu vùng. STYLE chỉ xuất hiện khi file là kiểu đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Mảnh cắt sẵn để ghép khớp, số ##, tối ưu cho bàn in 180 mm x 180 mm.

*Mặc định STYLE là model có các chi tiết mặt nước nằm trên những vùng đất thấp bị ngập. Vùng đất bị ngập này có thể nhìn thấy nếu bạn in lớp nước bằng filament trong suốt. Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước). Kiểu _transparent_ có các chi tiết nước xuyên suốt toàn bộ phần đất để truyền sáng tối đa khi dùng filament phát sáng và trong suốt.

†Nếu không có các file chia nhiều phần, nghĩa là mình chưa tạo model ghép mảnh cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung và cập nhật trong tương lai.

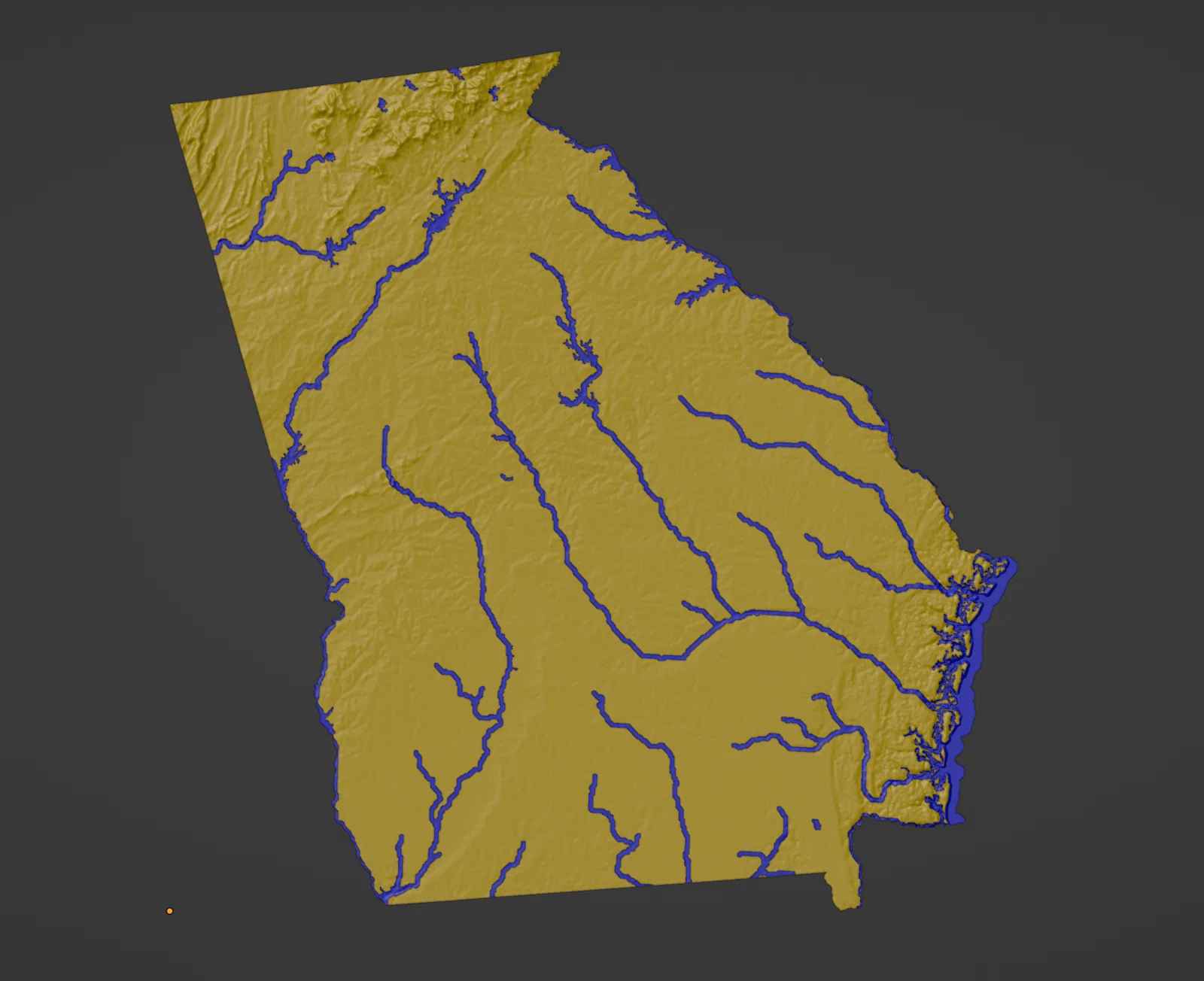

Model ở định dạng 3MF, kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng object phần đất và phần nước (đã canh khớp sẵn) để in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và các 3D slicer khác.

Thiết lập in khuyến nghị

In model theo kiểu đặt phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.

Để làm nổi bật sông suối, hồ và đường bờ biển, bạn có thể dùng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là chọn một màu khác so với màu nền!

Tải profile thiết lập in Cura tối ưu cho bản đồ topo TẠI ĐÂY.

Bạn có thể scale model lên/xuống tùy theo kích thước máy in; tỉ lệ cuối cùng của bản đồ sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ máy trong Cura, việc merge object _(Ctrl+Alt+G)_ trước sẽ giúp giữ cho các object in 2 màu luôn thẳng hàng.

In cái này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Bạn cần dựng riêng một địa điểm/bản đồ để làm mẫu trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để đặt dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên 1996 GTOPO30), HydroLAKES, và USCB TIGER/Line.

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ open data và phần mềm FOSS.
