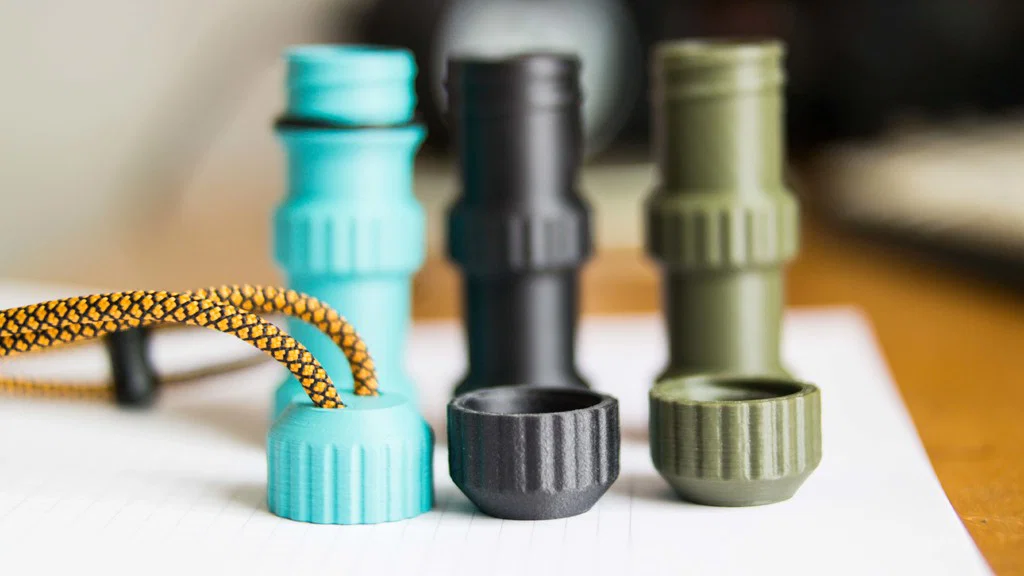

Hộp EDC dạng Capsule + O-Ring (EDC Container Box Capsule + O Ring)

--- Cập nhật mới nhất: Insert Muối & Tiêu! ---

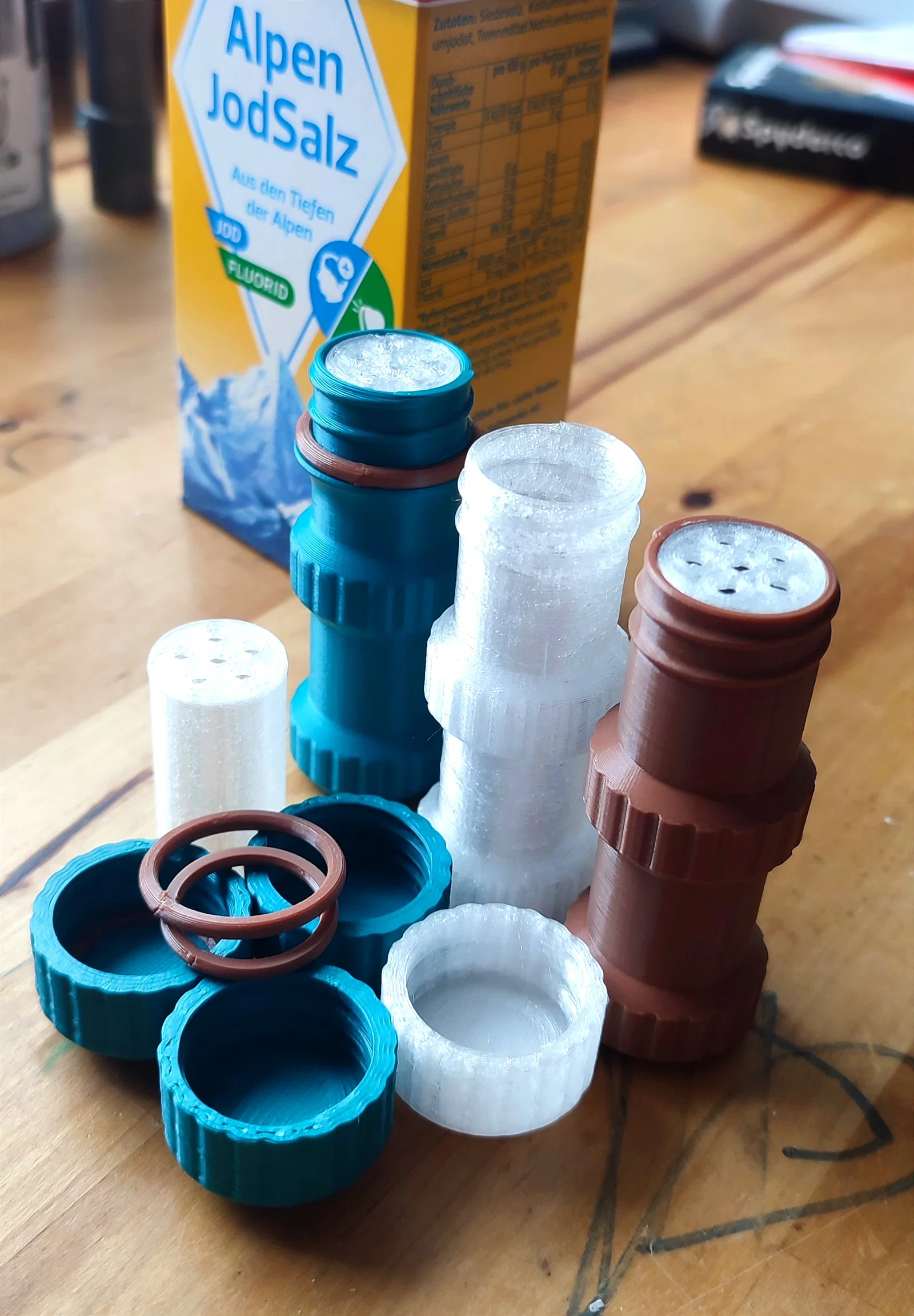

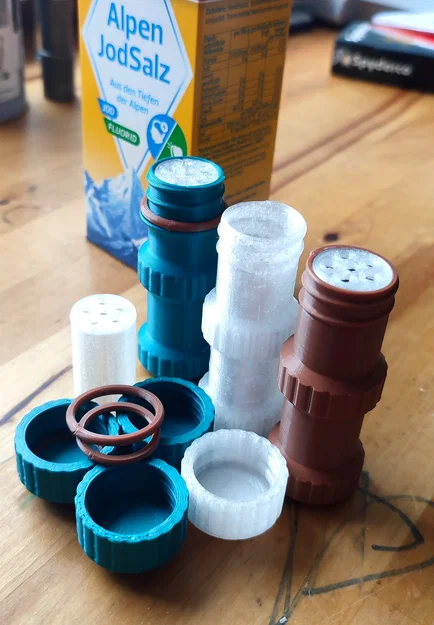

Vì mùa cắm trại lại sắp bắt đầu nên mình thiết kế thêm các insert để dùng cái container cho muối & tiêu hoặc đại loại vậy. Mình cũng chỉnh sửa nhẹ để cải thiện tất cả các phần.

--– O-Ring in 3D print (TPU)---

Mình không khuyến nghị dùng O-ring TPU tự in. Trong các bài test của mình, nó hoạt động kém hơn O-ring “xịn” (mua sẵn). Nhưng vẫn còn tốt hơn là không có O-Ring. Tuy nhiên chỉ đúng khi bạn dùng TPU thật sự rất rất mềm! Mình có 2 phiên bản: một O-Ring để lắp vào nắp và một cho phiên bản O-Ring bên ngoài (cũng giúp ren khô nữa). Đừng kết hợp cả hai O-Ring cùng lúc vì có thể làm giảm khả năng kín nước/kín khí!

--- Mẹo nhỏ nếu gặp vấn đề lắp khít ---

Một số bạn gặp vấn đề nắp bị nhỏ quá. Điều này có thể xảy ra nếu máy in chưa được canh chỉnh tốt và cần dung sai lớn hơn. Bạn có thể tách từng phần riêng trong file .stl ngay trong slicer rồi phóng to phần nắp một chút để giải quyết.
(Google “tên slicer của bạn” + “separate objects” hoặc “splitting model”)

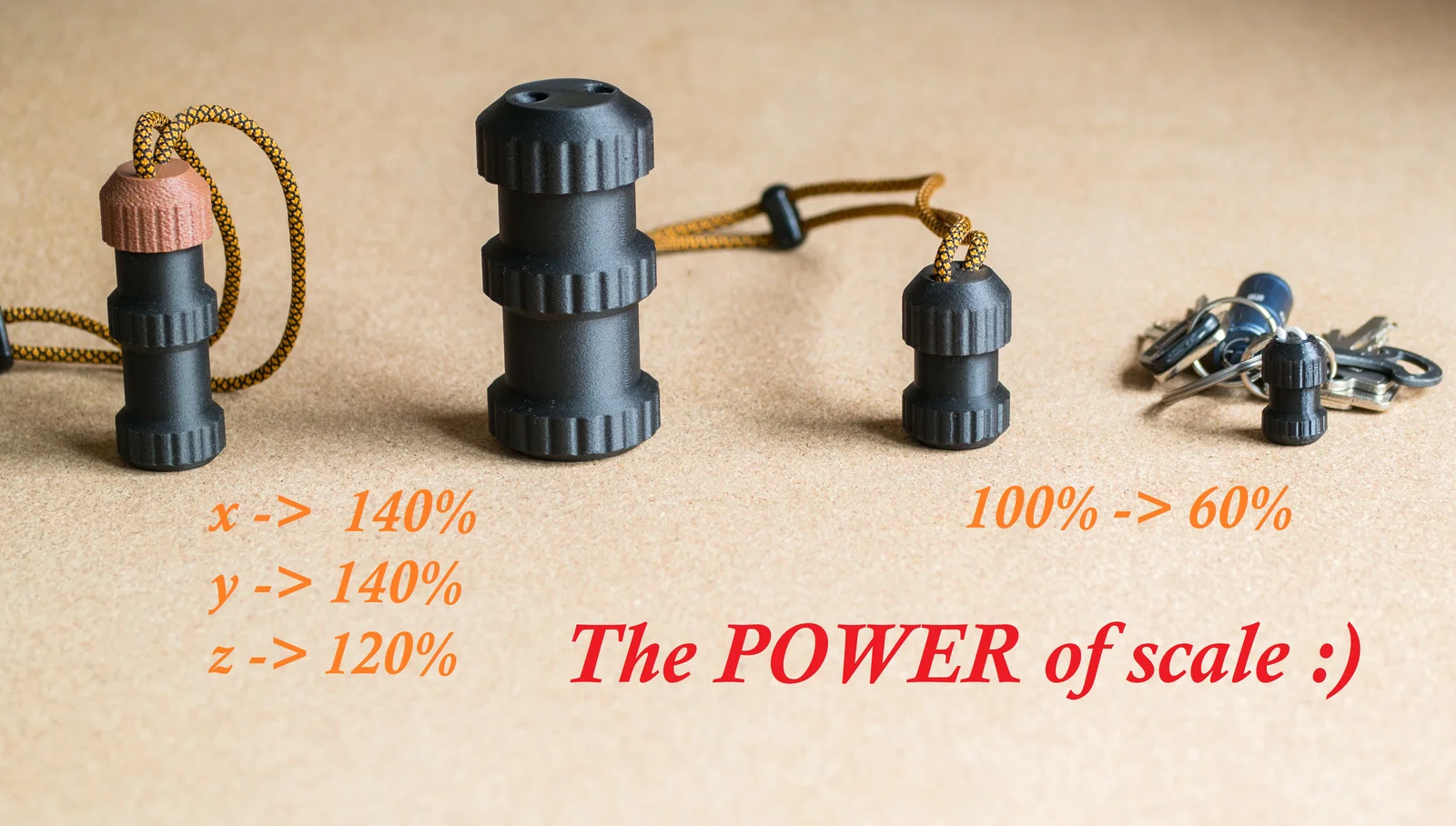

--SỨC MẠNH của Scale!--

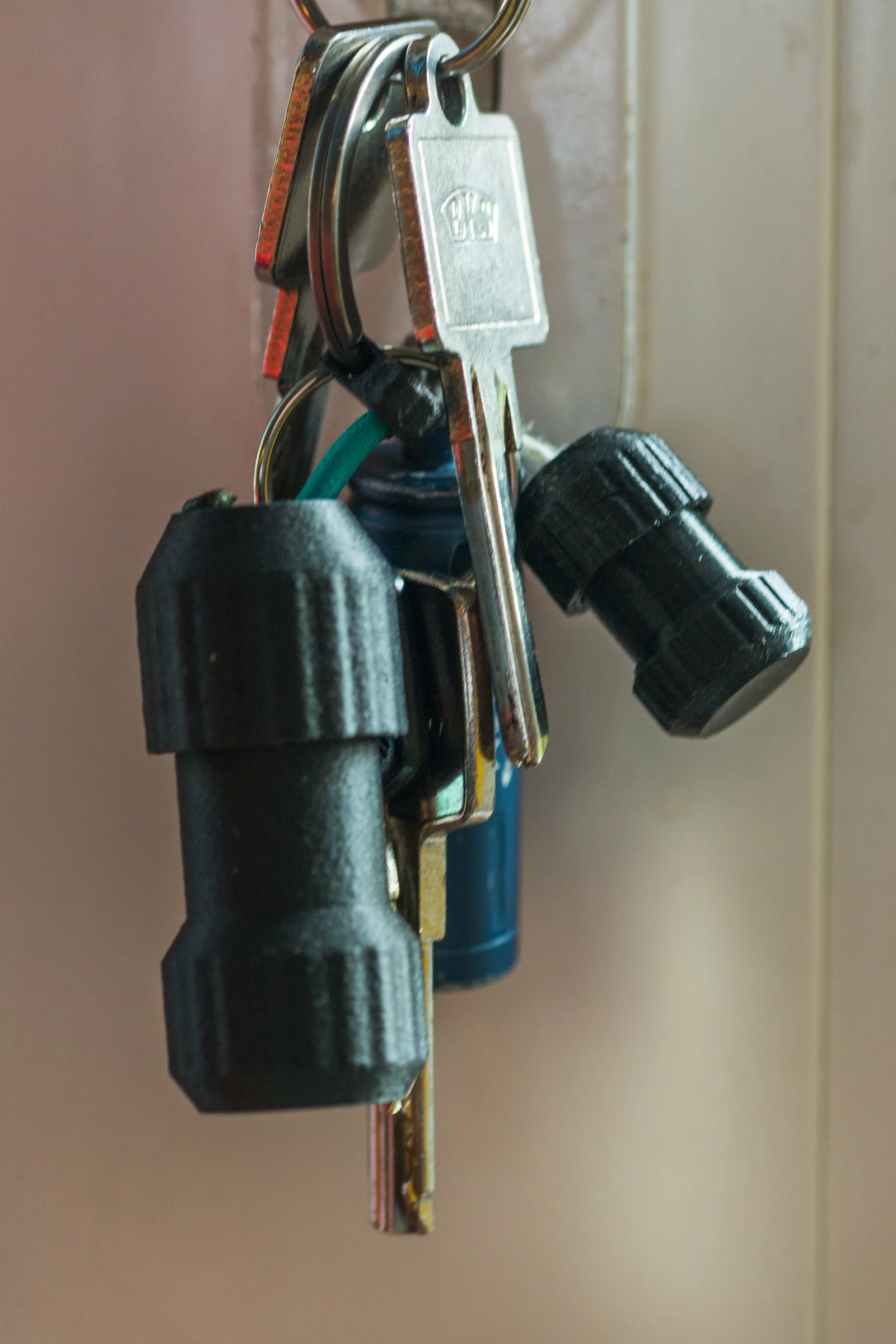

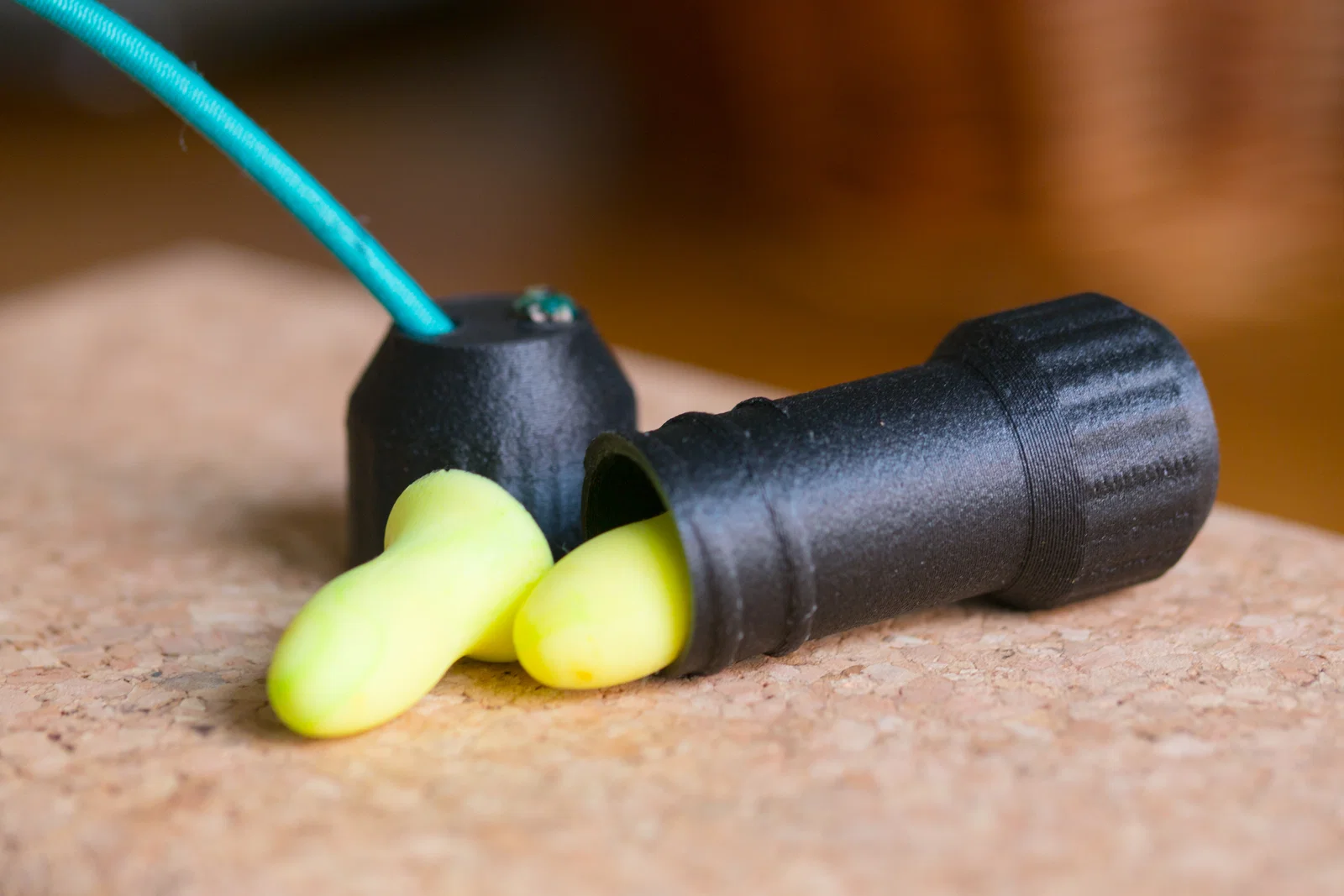

Bạn hoàn toàn có thể scale cái Container theo nhu cầu! Ví dụ làm to hơn để chứa nhiều đồ hơn, hoặc làm nhỏ lại để mang vài viên thuốc, đồ bảo vệ tai hoặc thứ gì đó khác trên móc khóa. Cứ thử đi! Nhưng nhớ là container phải giữ hình tròn, và O-ring cần dùng cũng sẽ đổi kích thước (nếu bạn in phiên bản có O-Rings). Đồng thời để ý số vòng vỏ (perimeters) trong slicer! (ít nhất cần 2 vòng để có khả năng chống nước!)

Bạn đừng lo quá! Cứ test thực tế là ra thôi!

Thể tích trong (kích thước tham chiếu để scale container):

Large: cao 69 mm x đường kính 19 mm.

Small: cao 36 mm x đường kính 19 mm.

---------------------------------------------------------------------------------------------

Sau khi tải và dùng thử một mẫu EDC Container khá ngon, mình liền muốn tự làm phiên bản của riêng mình :)

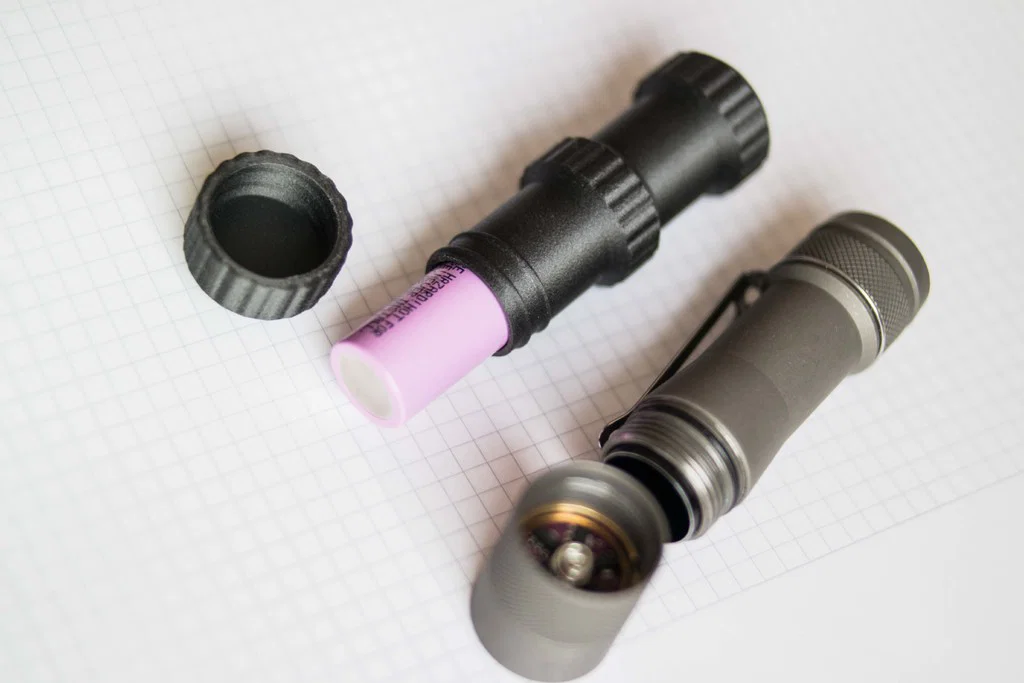

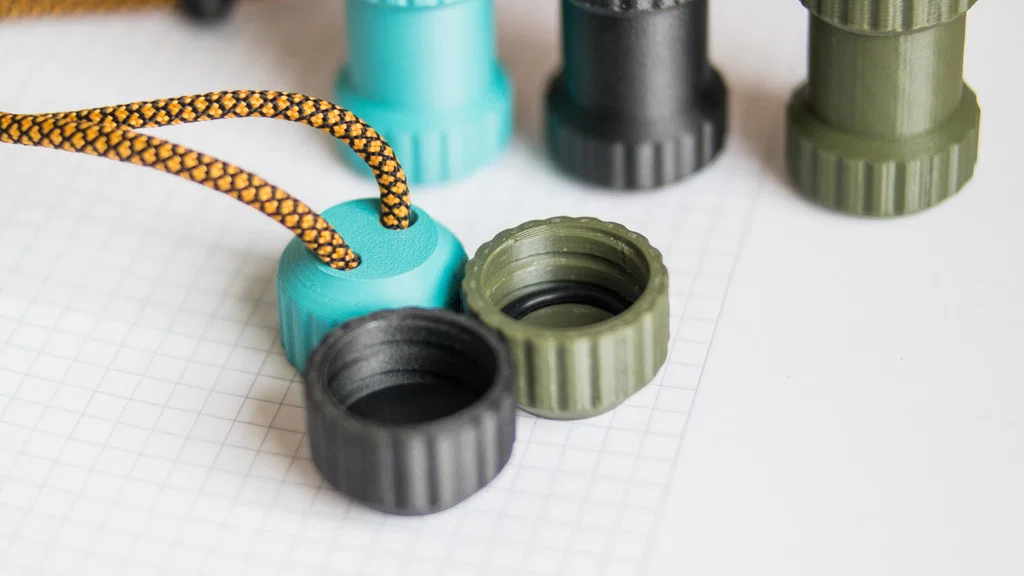

Mình thiết kế nó để chống nước, dáng mỏng (slim profile) và đủ để chứa được pin 18650. Ngoài ra còn phải có chỗ để buộc dây/lanyard, thật sự chắc chắn và có ống trong trơn mịn.

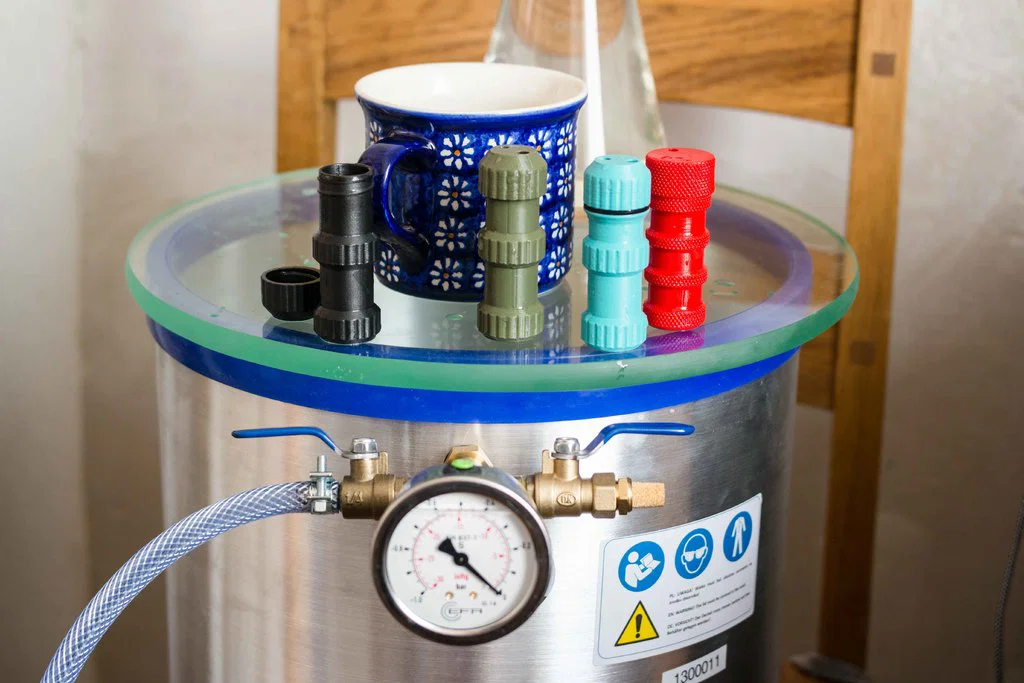

Mình đã nhúng nó vào nước và không cái nào bị rò khí. Nhưng tất nhiên vậy vẫn chưa đủ với mình :) Nên mình cho vào buồng hút chân không và test đến giới hạn!

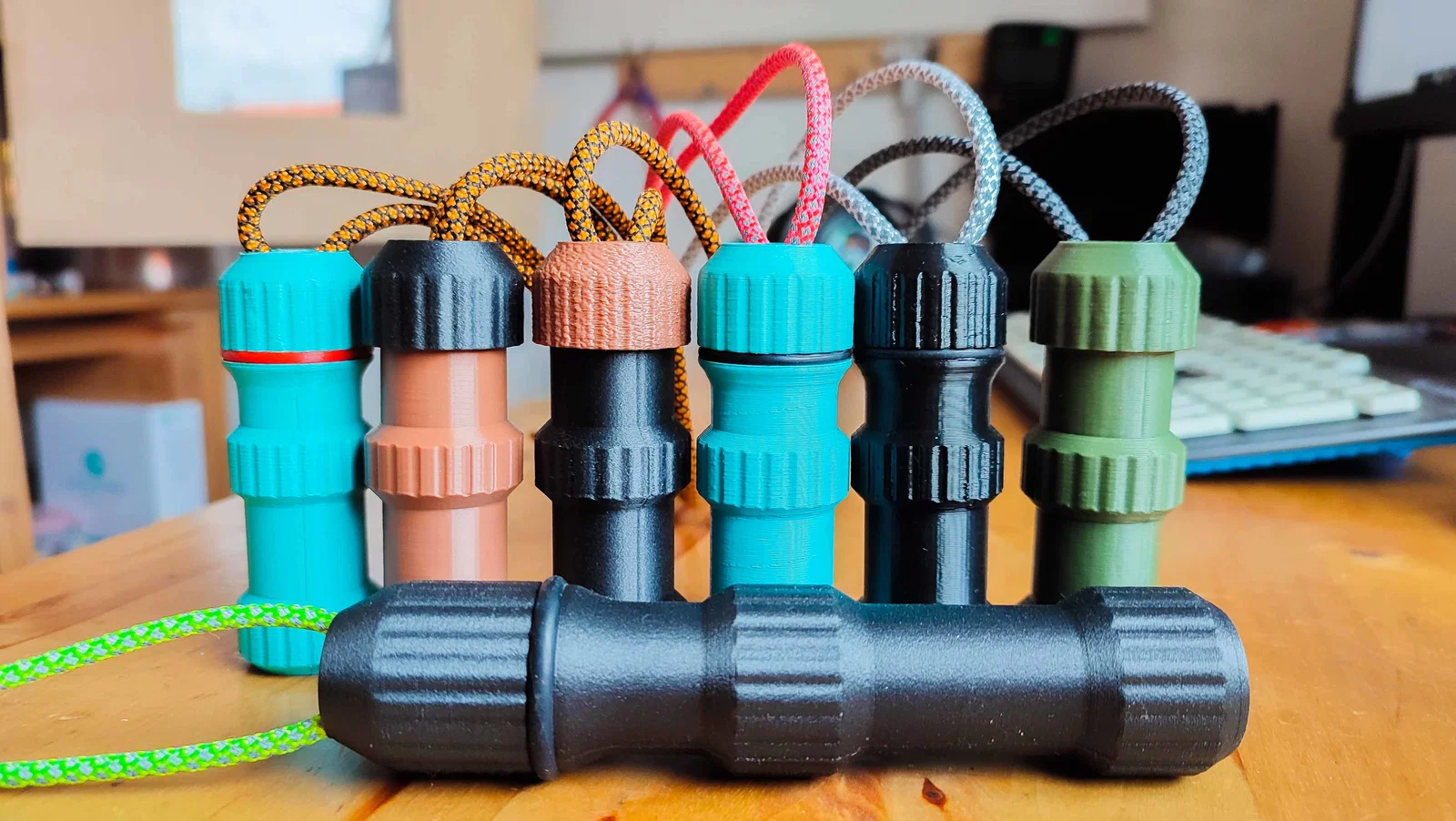

Mình đã in nhiều phiên bản bằng PLA, PETG, TPU, PA-CF.

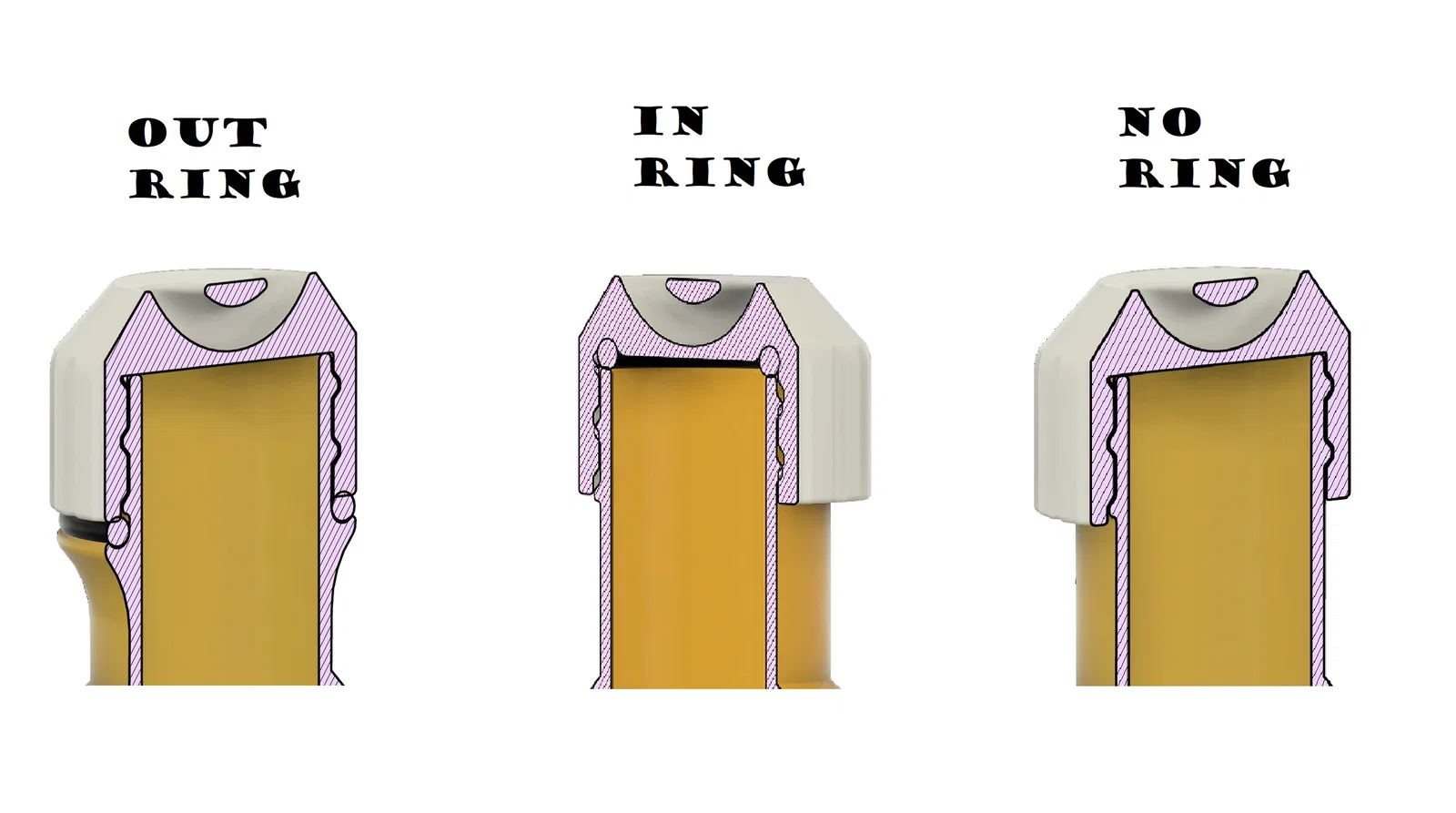

Có 2 phiên bản của mình cần O-Ring: EDC InRing: 23 mm x 2,5 mm; EDC OutRing: 25 mm x 2,5 mm (hoặc nhỏ hơn chút).

• EDC OutRing ---> Là mẫu duy nhất không hút nước vào và còn kín khí.
• EDC InRing ---> Không hút nước khi test chân không nửa mức, nhưng bị vào chút nước khi lên chân không tối đa.
• EDC NoRing ---> Bị vào nước ngay ở mức chân không nửa.
• Original ----> Tương tự No Ring, nhưng bản này còn bị lọt khí/nước ngay cả qua các vùng bề mặt bị làm nhám.

Vậy thứ tự độ kín sau khi test là: EDC Out > EDC In > EDC No > Original

Hy vọng bạn thích thiết kế EDC Container của mình. Mình luôn sẵn sàng nghe góp ý để cải thiện và rất muốn nhận phản hồi từ mọi người :)

Chúc vui và in nhiệt tình nha!

Khuyến nghị in: Mình in 2 phần (nắp và thân) theo kiểu in tuần tự (sequentially) với 3–4 perimeter và 100% infill.

1. Mẹo: Kiểm tra flow rate của bạn đã chỉnh đúng chưa! Nếu không, bản in có thể không kín khí/kín nước.
2. Mẹo: Bôi thêm ít chất bôi trơn (ví dụ sáp ong, graphite hoặc paraffin) lên ren để vặn mượt và kín hơn!
3. Mẹo: In chậm hơn bình thường và tăng nhiệt độ để các lớp liên kết (fuse) với nhau tốt hơn.

Bổ sung cho bản NoRing: Nếu bạn hơ nóng nhẹ mặt trong của nắp rồi vặn hai phần lại với nhau, nó sẽ tạo độ kín tốt hơn! (Mình đã in 1 thân bằng PA-CF và 1 nắp TPU rồi chỉnh theo cách này)

Update 05.05.2022

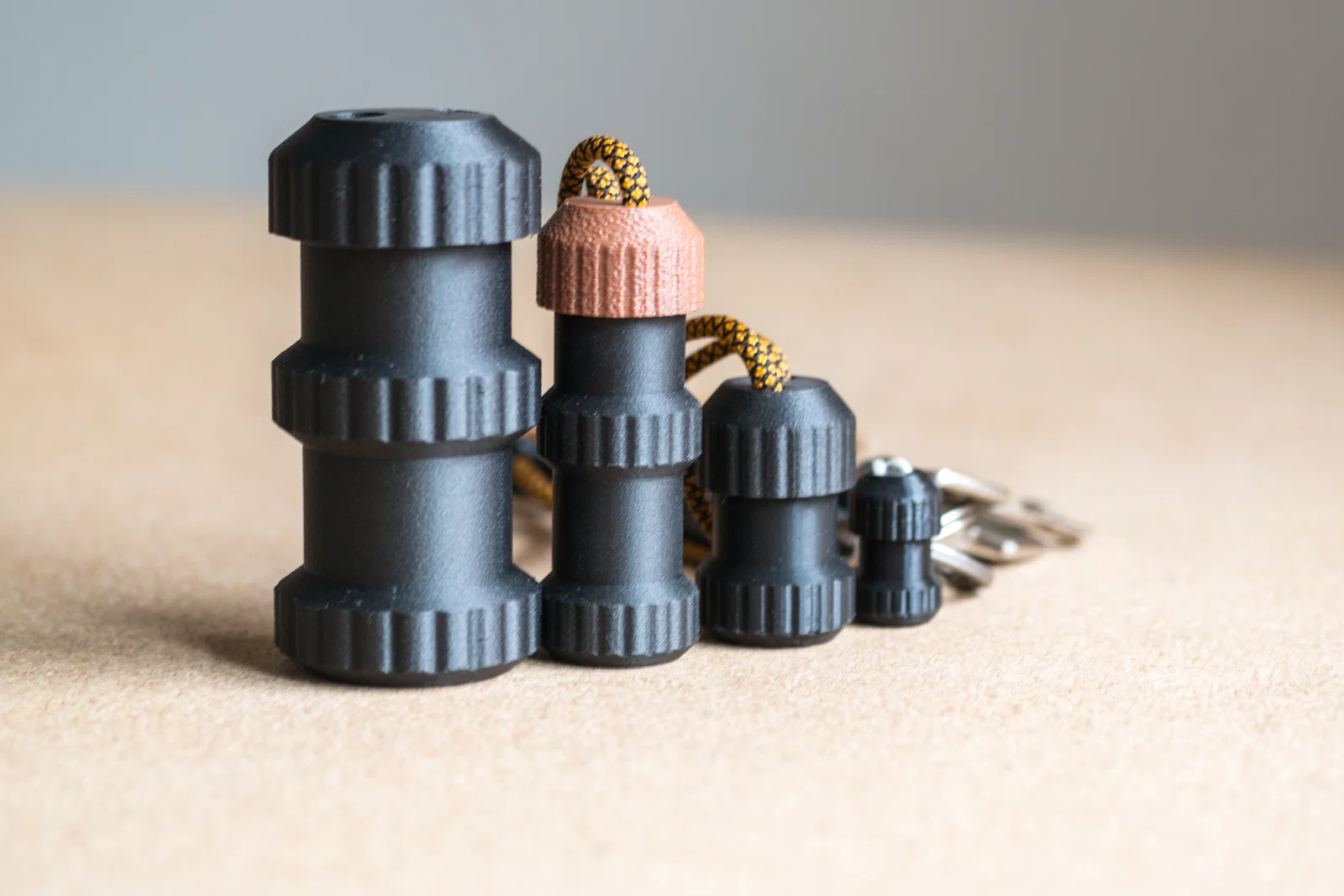

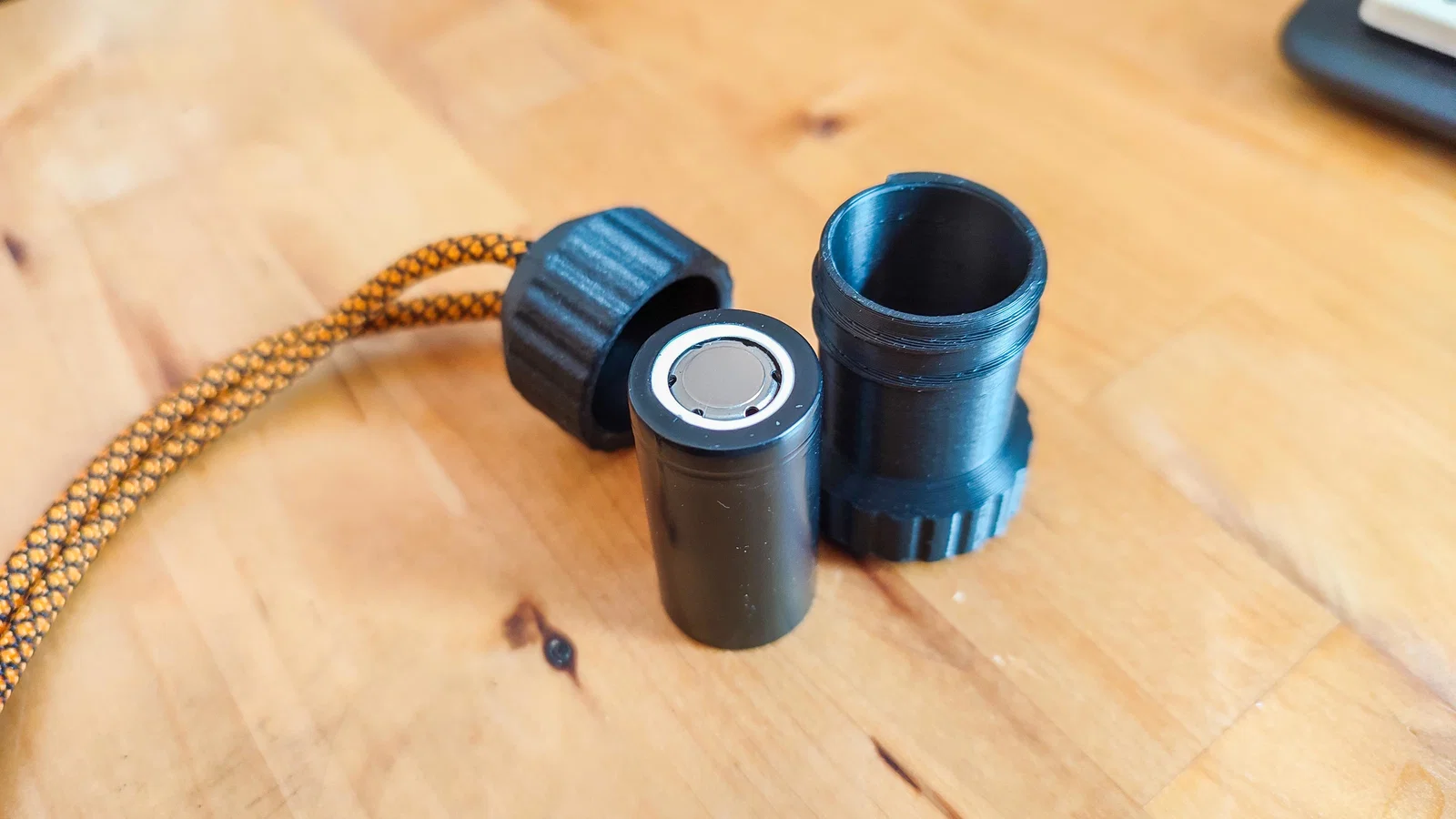

→ Thêm các bản nhỏ hơn để vừa pin 18350 (Scale model này lên một chút (chỉ trục Y-Axis) để đựng diêm ,-) )

→ Thêm một rãnh (cutout) cho O- InRing trong phiên bản OutRing để tạo lực ép tốt lên O-Ring bên ngoài (hợp lý ha? :D)

→ Thêm vài lớp vật liệu trong nắp nếu bạn muốn thử “mẹo đốt/burning Trick”.

Update 15.06.2022

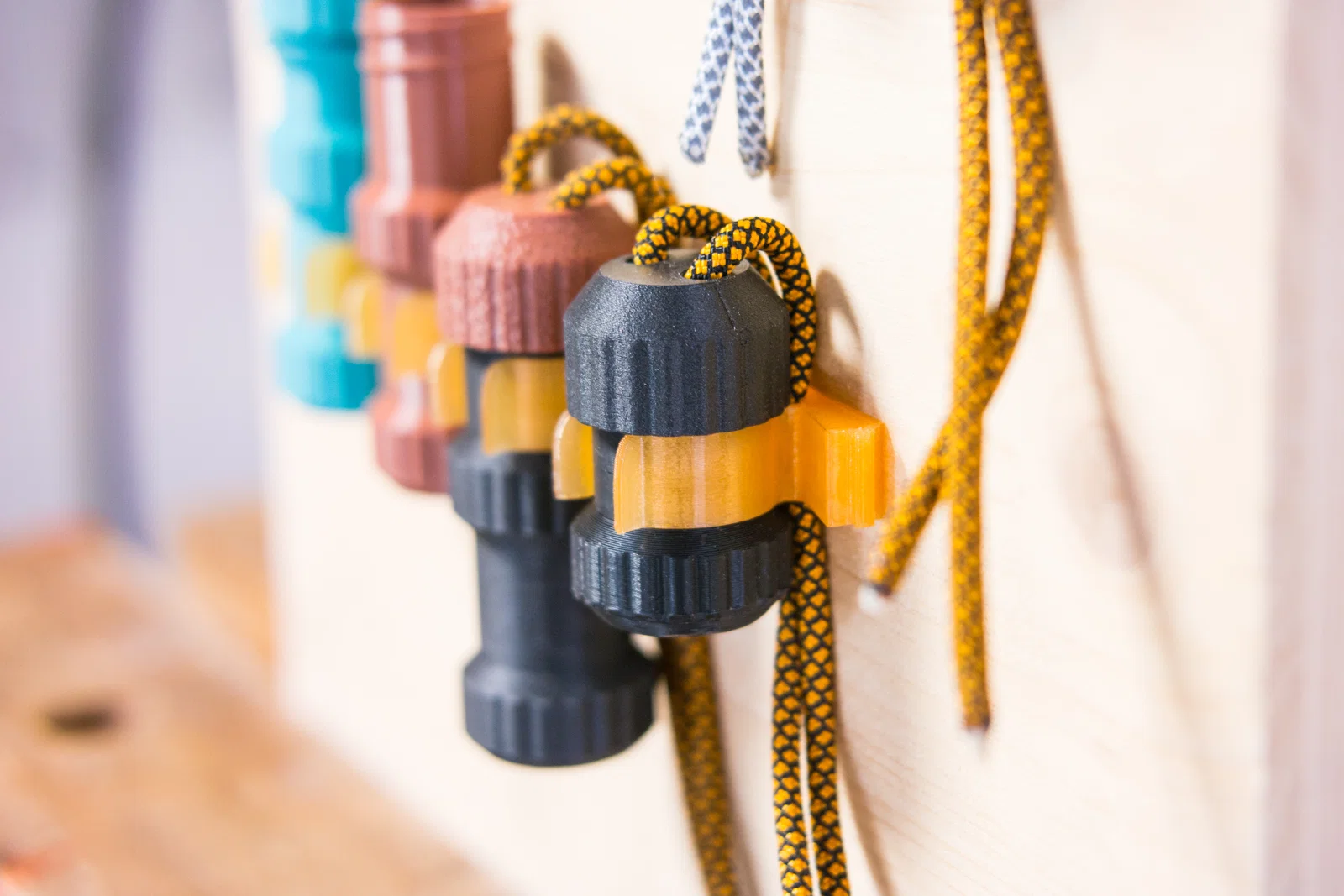

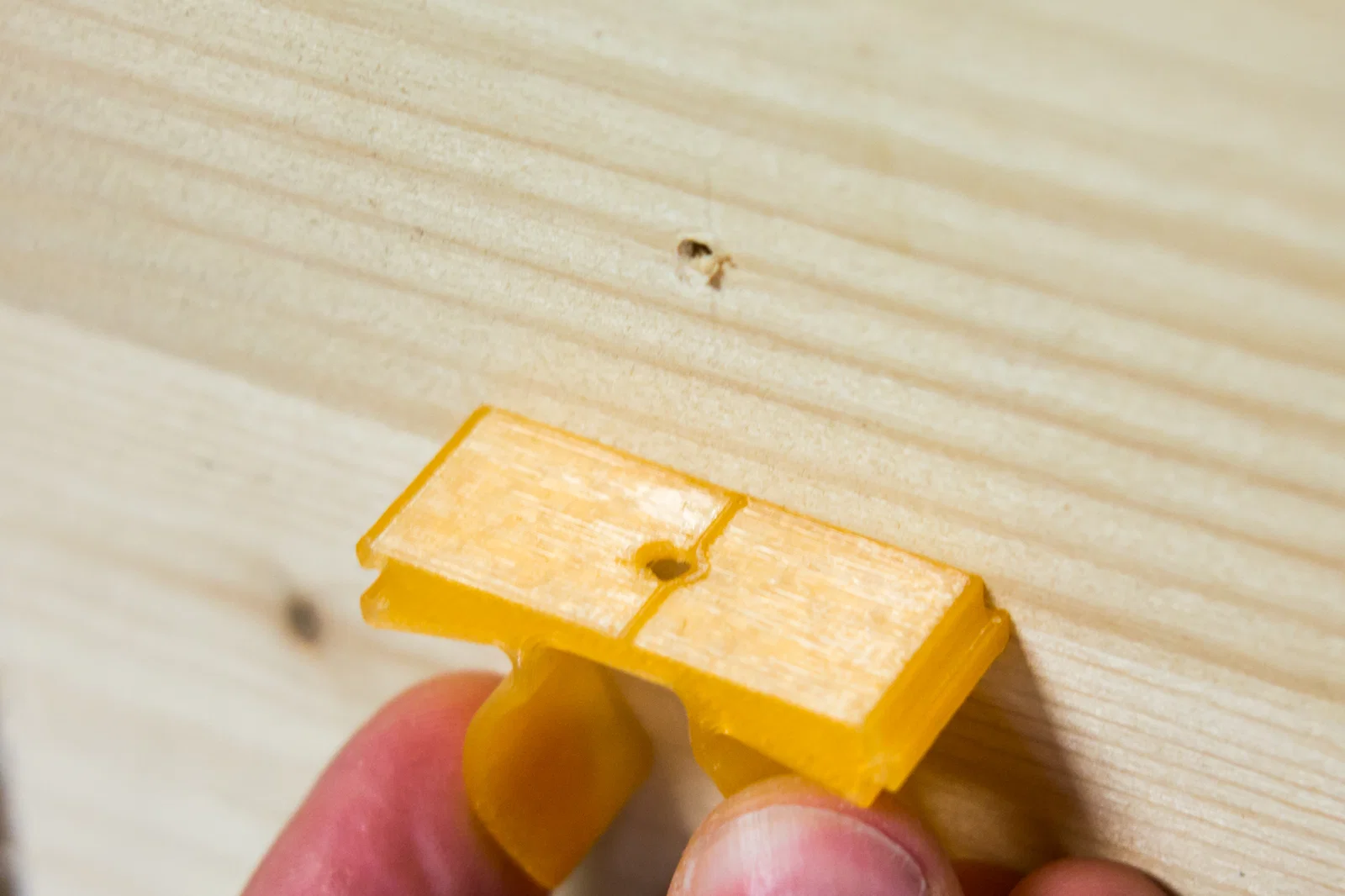

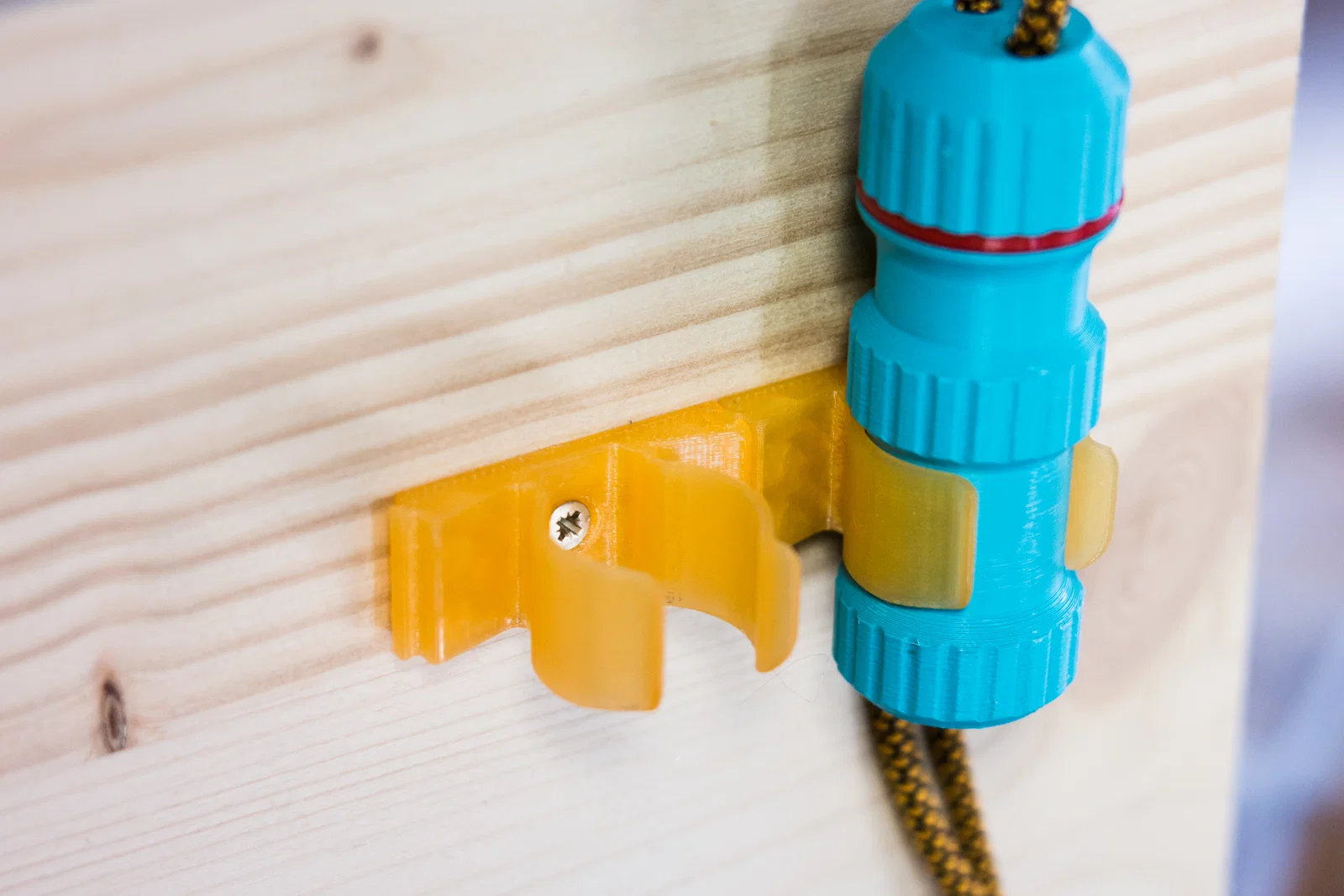

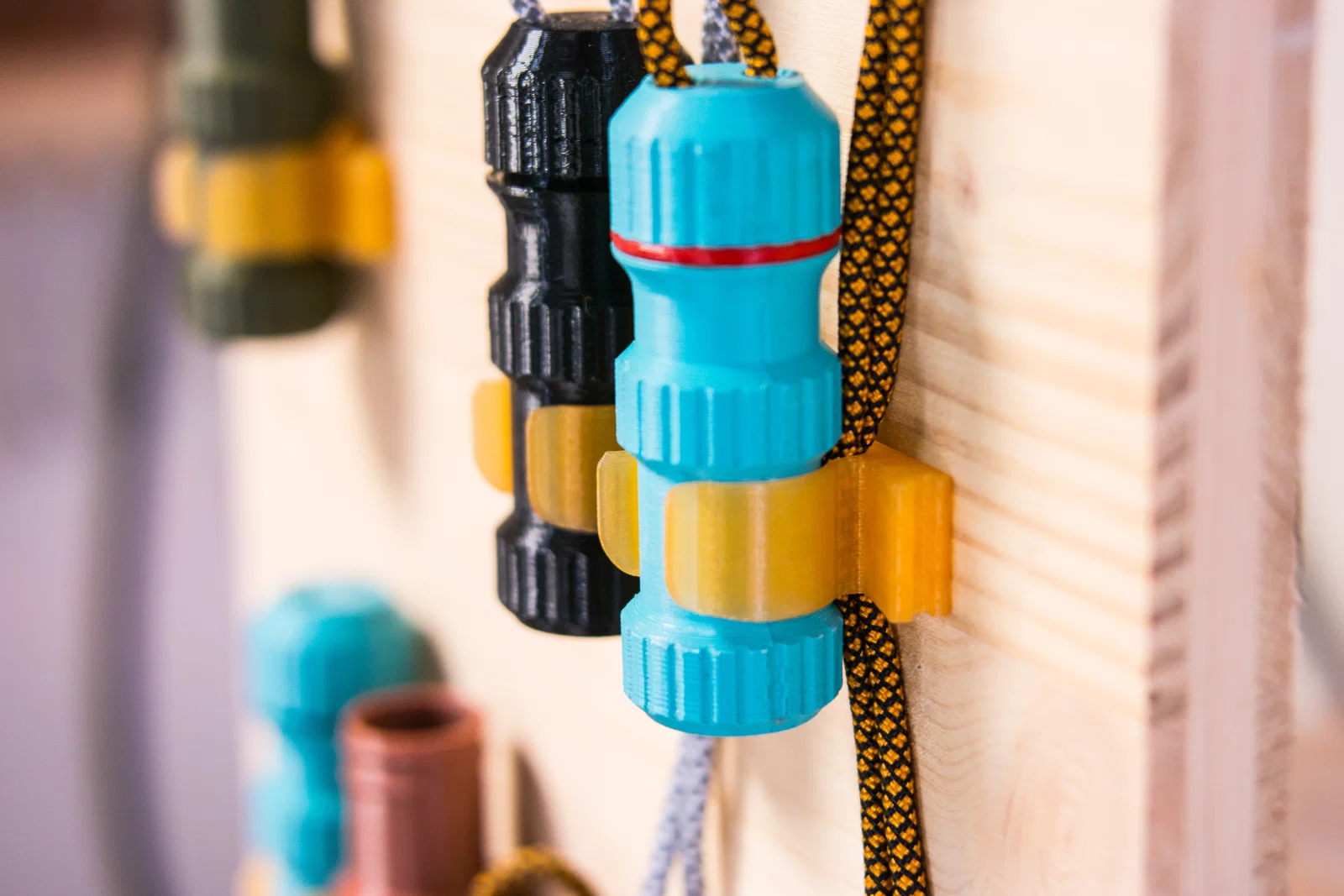

Thêm Holder cho container tiêu chuẩn.

Big: Fit ổn mọi phiên bản thường và kẹp rất chặt.

Small: Fit mọi phiên bản thường và cả bản small, trừ EDC_Outring_Small.

Mẹo in:

• In holder với đường seam ở mặt sau. Cách này sẽ tránh bị xoay khi dùng chỉ một holder.
• Nếu bạn gặp khó khi ráp các phần lại với nhau, hãy hơ nóng cẩn thận bên trái (U-Grab) bằng lửa rồi ghép các mảnh lại. Tuy vậy, với các bản in của mình thì không cần.

Update 28.09.2022

Thêm file STL O-Ring TPU. Chỉ dùng với TPU thật mềm thôi!

Update 02.06.2023

Thiết kế lại (redesign) tất cả các phần một chút để nhìn và cầm cảm giác “gọn sạch” hơn. Đồng thời thêm Insert Muối & Tiêu.
