Gridfinity - Bộ sưu tập hộp Econo

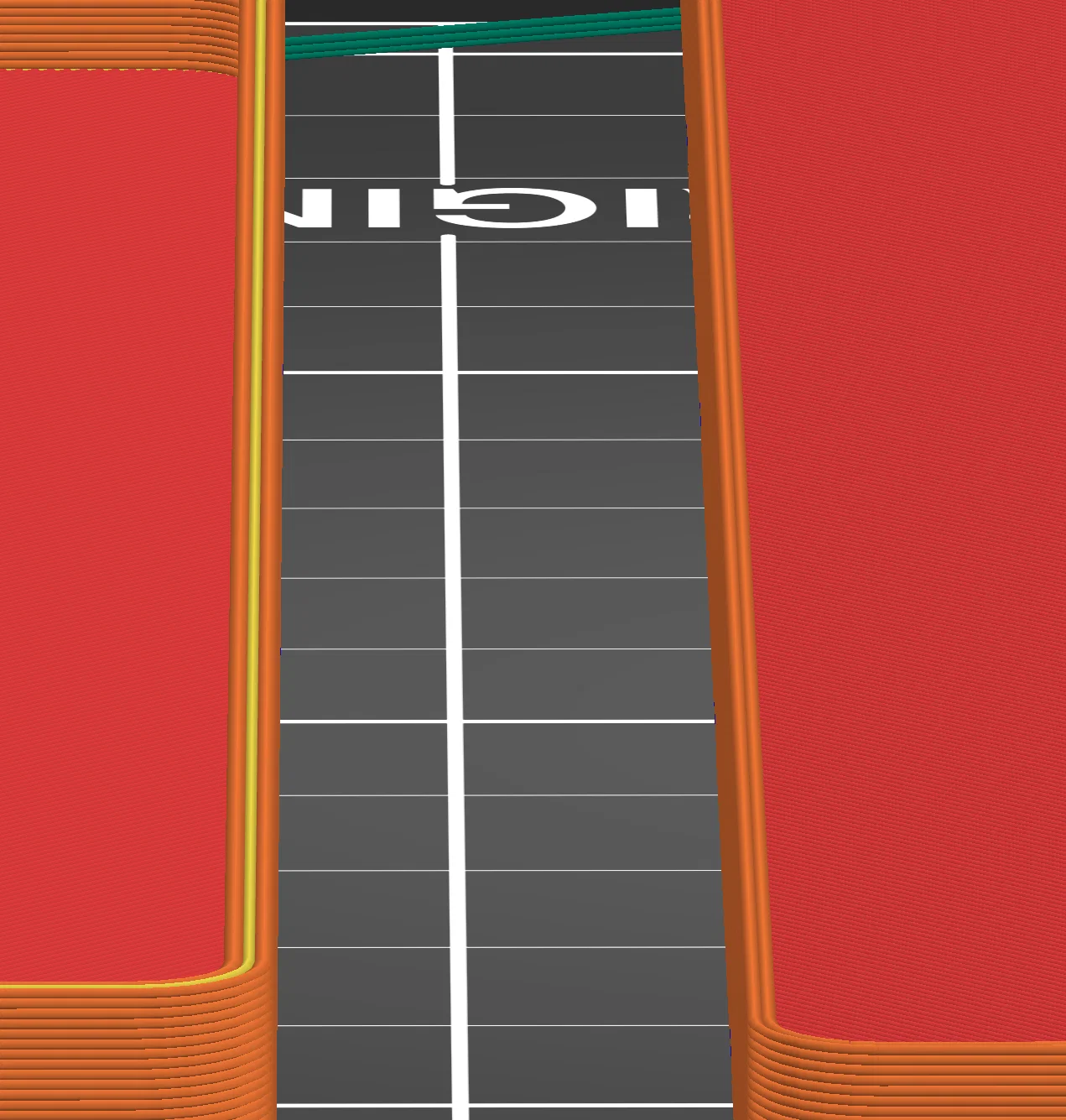

Có khi model này đáng ra không nên tồn tại — mình cần một giải pháp lưu trữ, và Gridfinity là lựa chọn quá rõ ràng vì nó phổ biến. Nhưng điều đầu tiên mình để ý ở thiết kế gốc là nó muốn in 3 walls, và thứ hai là các lỗ dưới đáy để gắn magnet thì cần supports, không thì in treo trên không sẽ không đẹp.

Dĩ nhiên tương thích với các phần còn lại của hệ Gridfinity, kích thước như sau:

Length và Width là bội số của 42mm.

Height là bội số của 7mm

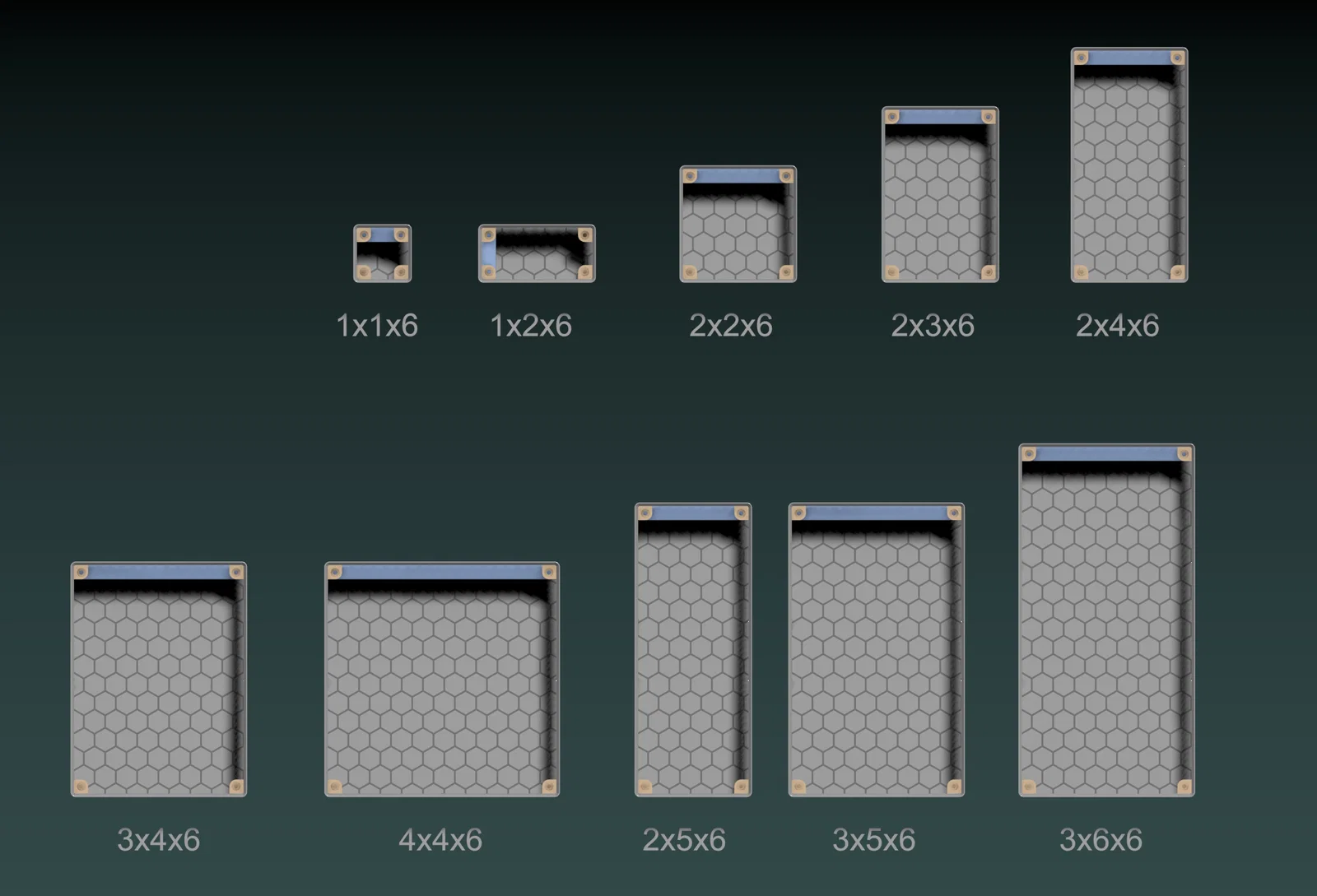

Mình quyết định làm biến thể riêng: tải schematics về rồi tự dựng lại model. Bản commit đầu sẽ có các size:

• 1x1x6
• 1x2x6
• 1x3x6*
• 1x4x6*
• 2x2x6
• 2x3x6
• 2x4x6
• 3x4x6
• 4x4x6
• 2x5x6
• 3x5x6
• 2x5x6

*thêm ngày 04.092025

Hiện tại mình chỉ làm chiều cao x6 thôi, vì mình thiết kế cho ngăn kéo của mình. Nếu hệ này chứng minh là hữu ích trong trường hợp của mình thì mình sẽ làm thêm các phiên bản khác.

File được gom theo folder dựa trên các tuỳ chọn bổ sung:

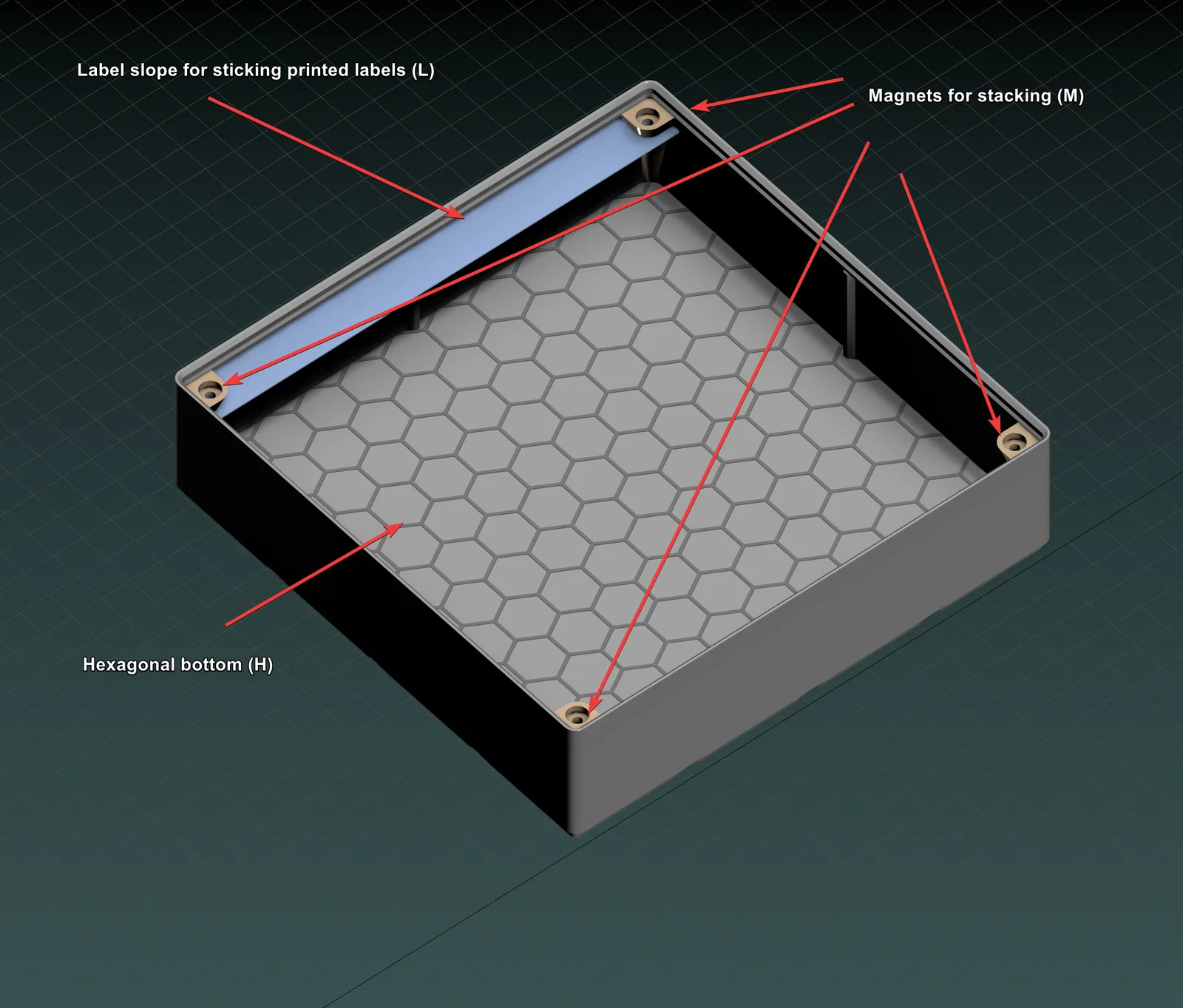

Label slope (L), Magnet stacking (M), Hex pattern (H) ở đáy.

Nếu bạn muốn hộp 1x1x6 có label slope và đáy hex, tải file “Bin - 1x1x6_LH” trong folder “Bin Labels + Hex”.

Nếu bạn muốn hộp 2x5x6 có đáy trơn và magnet stacking, tải file “Bin - 2x5x6_M” trong folder “Bin Magnets”, v.v.

Lần này không cần DIN912!

v0.1 - commit ban đầu gồm 8 x 10 file cho các container chiều cao x6.

v0.2 - thêm container 1x5x6.

v0.3 - thêm container 1x3x6 và 1x4x6.
