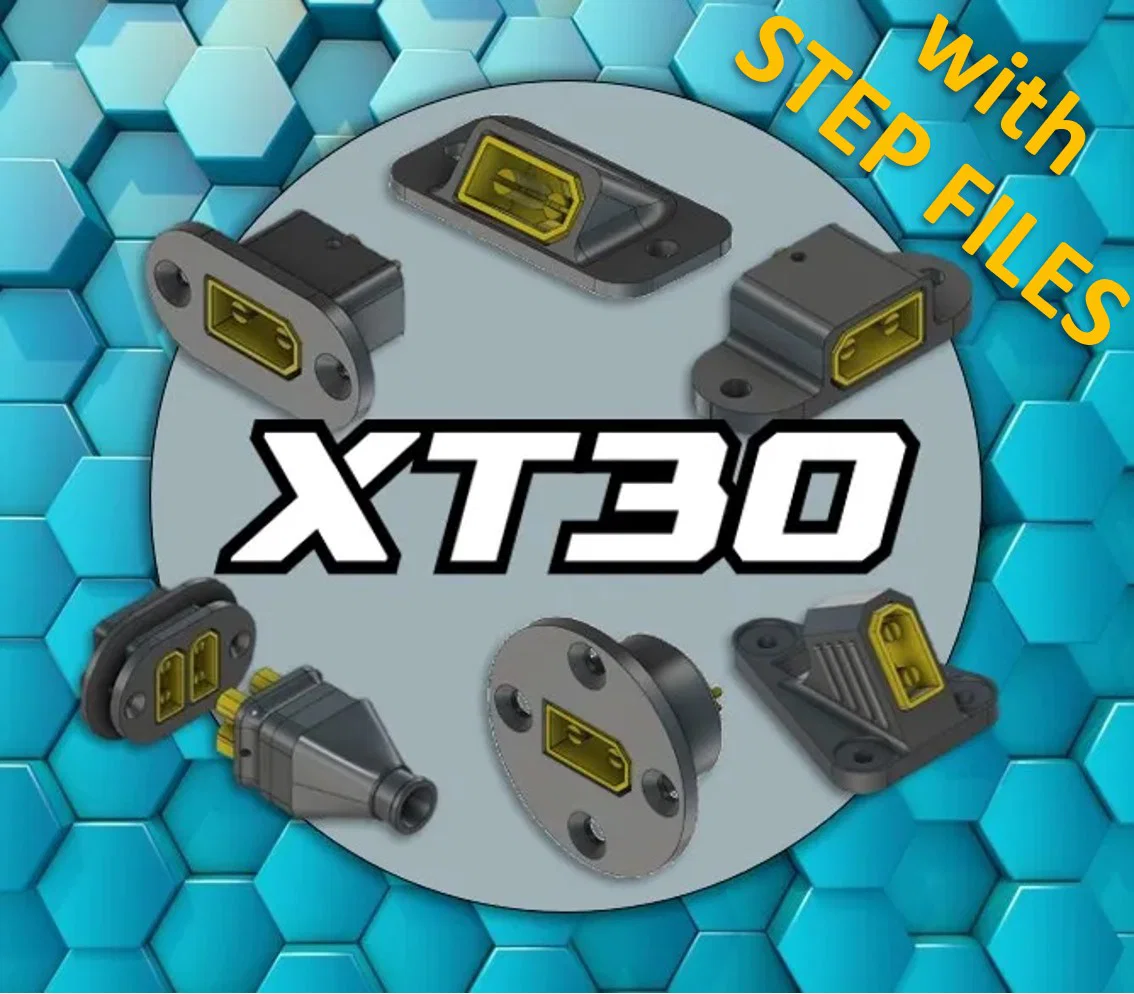

Bộ ngàm gắn & lựa chọn đầu nối XT30

Nhiều thiết kế cho đầu nối XT30

Ở đây bạn sẽ tìm thấy các thiết kế của mình cho cỡ XT60 và MR30-M.

Tin mới

12.03.25 Đã có file STEP

22.11.23 Thêm thiết kế pát gắn nghiêng và pát gắn tròn

02.11.23 Thêm thiết kế pát gắn tiêu chuẩn

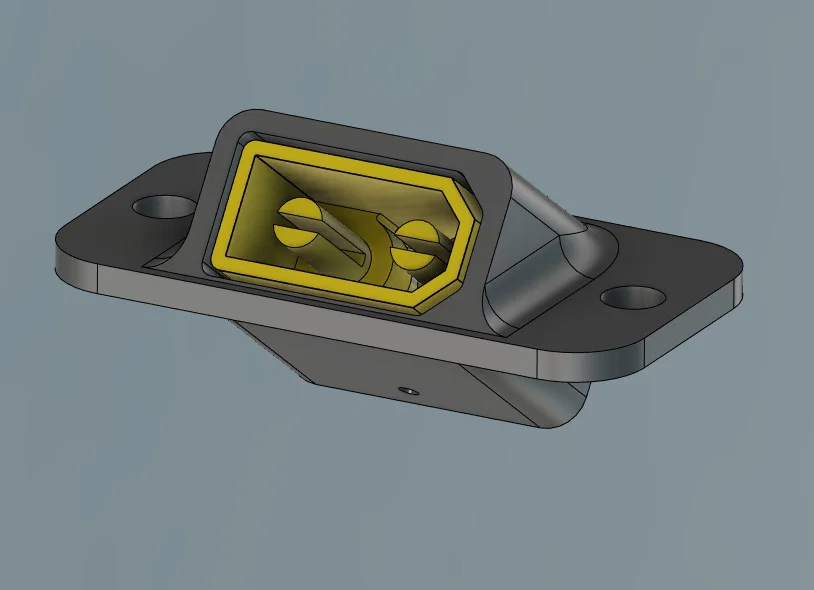

Pát gắn XT30 dạng nghiêng

• thiết kế để lắp phẳng nhưng vẫn dễ cầm/nắm đầu cắm
• Để cố định thêm đầu cắm trong ngàm giữ, có thể khoan một lỗ giữa hai tiếp điểm. Sau đó chỉ cần luồn một đoạn ty ngắn vào và cố định bằng một ít keo CA.

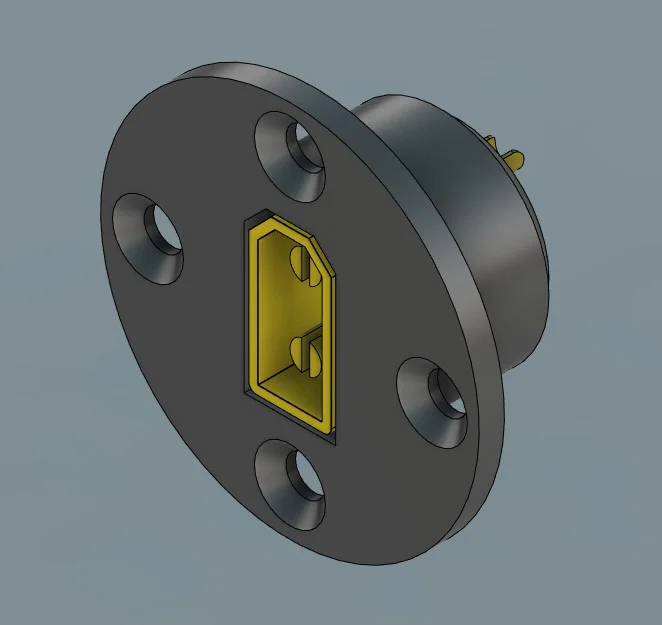

Pát gắn XT30 dạng tròn

• thiết kế đơn giản, gọn mỏng
• phù hợp cho nhiều ứng dụng khác nhau
• lắp đặt dễ vì chỉ cần khoan một lỗ đường kính 8
• Để cố định thêm đầu cắm trong ngàm giữ, có thể khoan một lỗ giữa hai tiếp điểm. Sau đó chỉ cần luồn một đoạn ty ngắn vào và cố định bằng một ít keo CA.

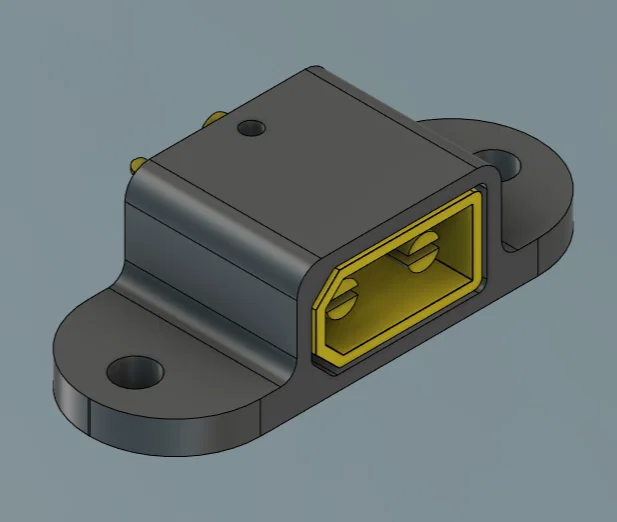

Pát gắn XT30 dạng ngang

• thiết kế đơn giản, gọn mỏng
• phù hợp cho nhiều ứng dụng khác nhau
• Để cố định thêm đầu cắm trong ngàm giữ, có thể khoan một lỗ giữa hai tiếp điểm. Sau đó chỉ cần luồn một đoạn ty ngắn vào và cố định bằng một ít keo CA.

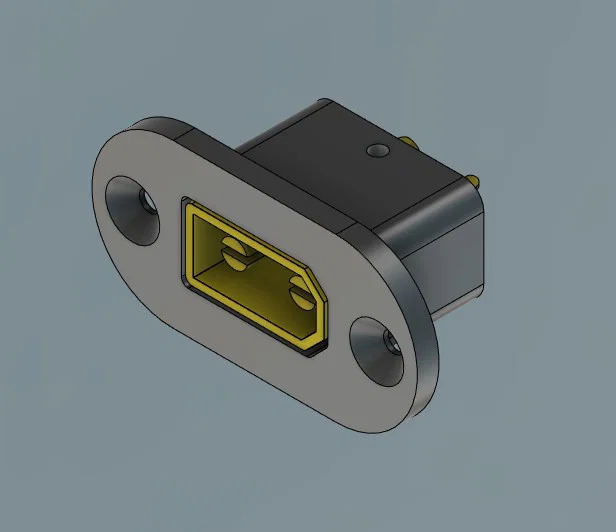

Ngàm gắn XT30 Male dạng dọc

• thiết kế đơn giản, gọn mỏng
• phù hợp cho nhiều ứng dụng khác nhau
• Để cố định thêm đầu cắm trong ngàm giữ, có thể khoan một lỗ giữa hai tiếp điểm. Sau đó chỉ cần luồn một đoạn ty ngắn vào và cố định bằng một ít keo CA.
•

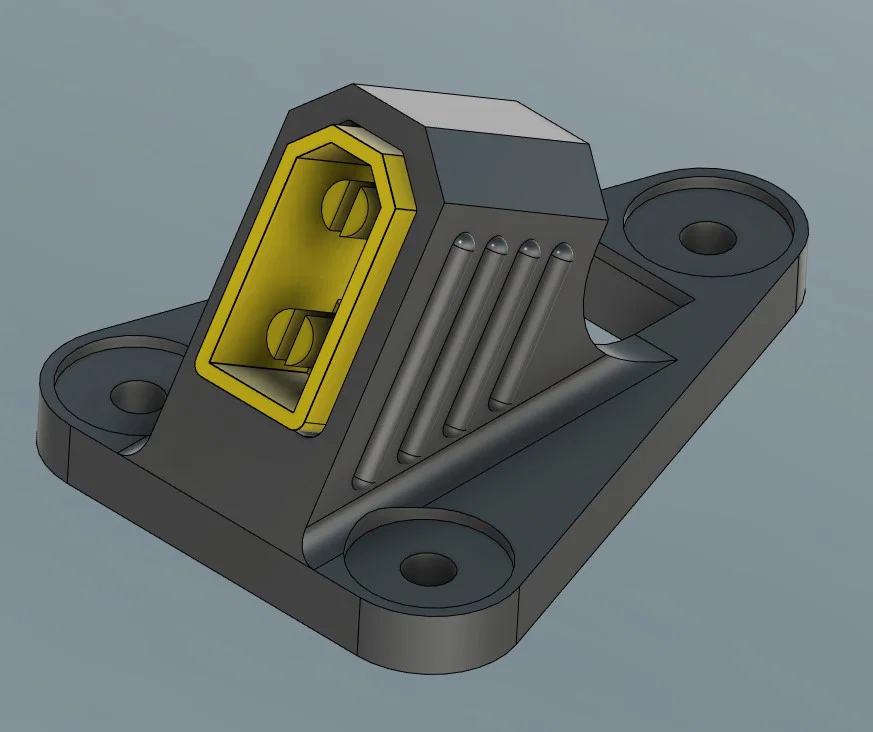

Ngàm gắn XT30 Male 30°

• thiết kế thẩm mỹ và gọn
• đặc biệt cho kiểu lắp phẳng

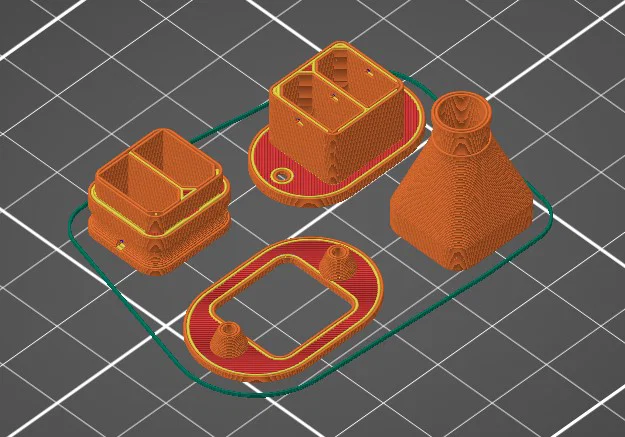

• dễ in với organic support

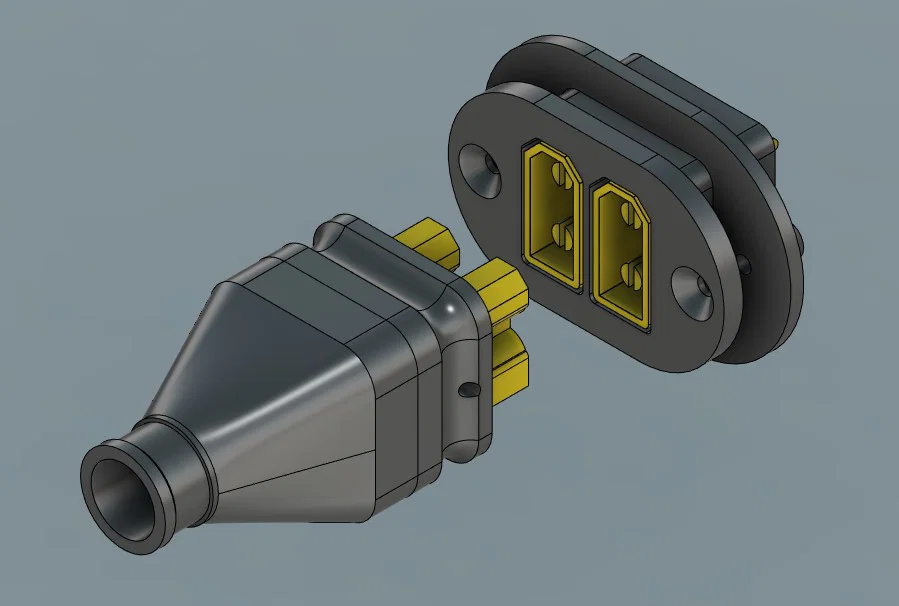

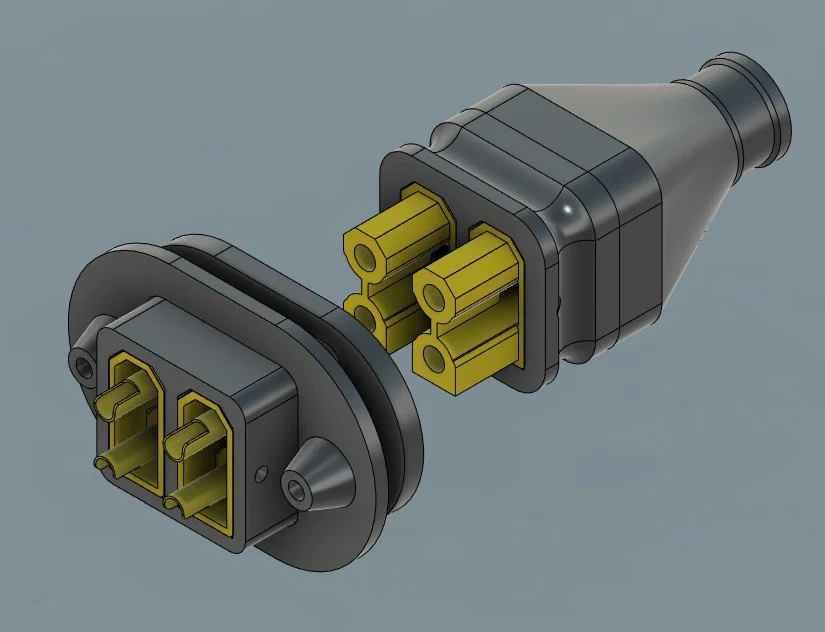

Đầu nối đôi XT30

• thiết kế cho kết nối cắm/rút với cánh có 2 servo
• kèm khung support để gắn đầu cắm male


Cảm ơn nhiều mọi người đã like, tải về và lưu bộ sưu tập. Sẽ vui lắm nếu bạn up hình bản in (make) của bạn lên nha! 😃
