Simple Differential (Bộ vi sai đơn giản)

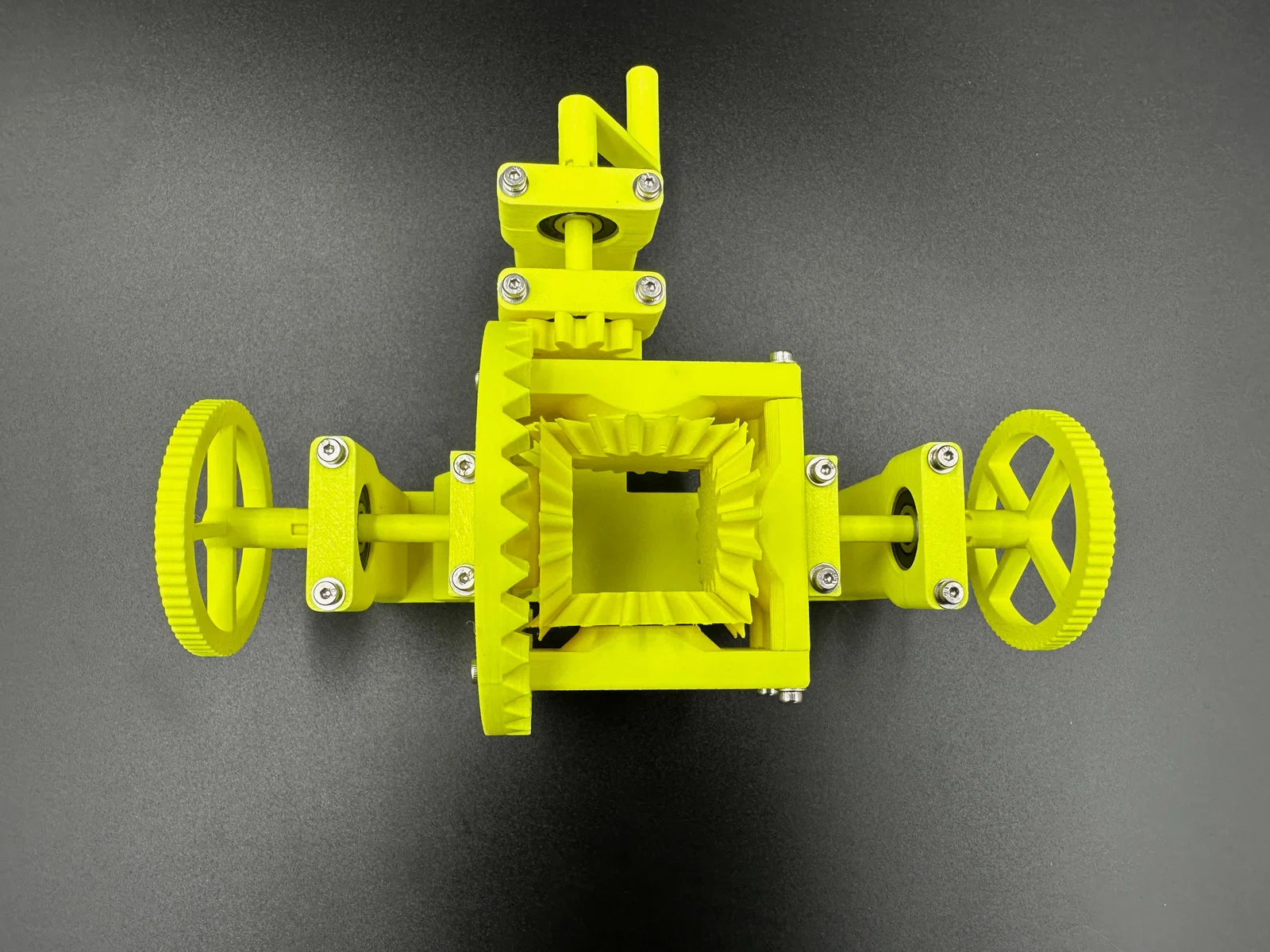

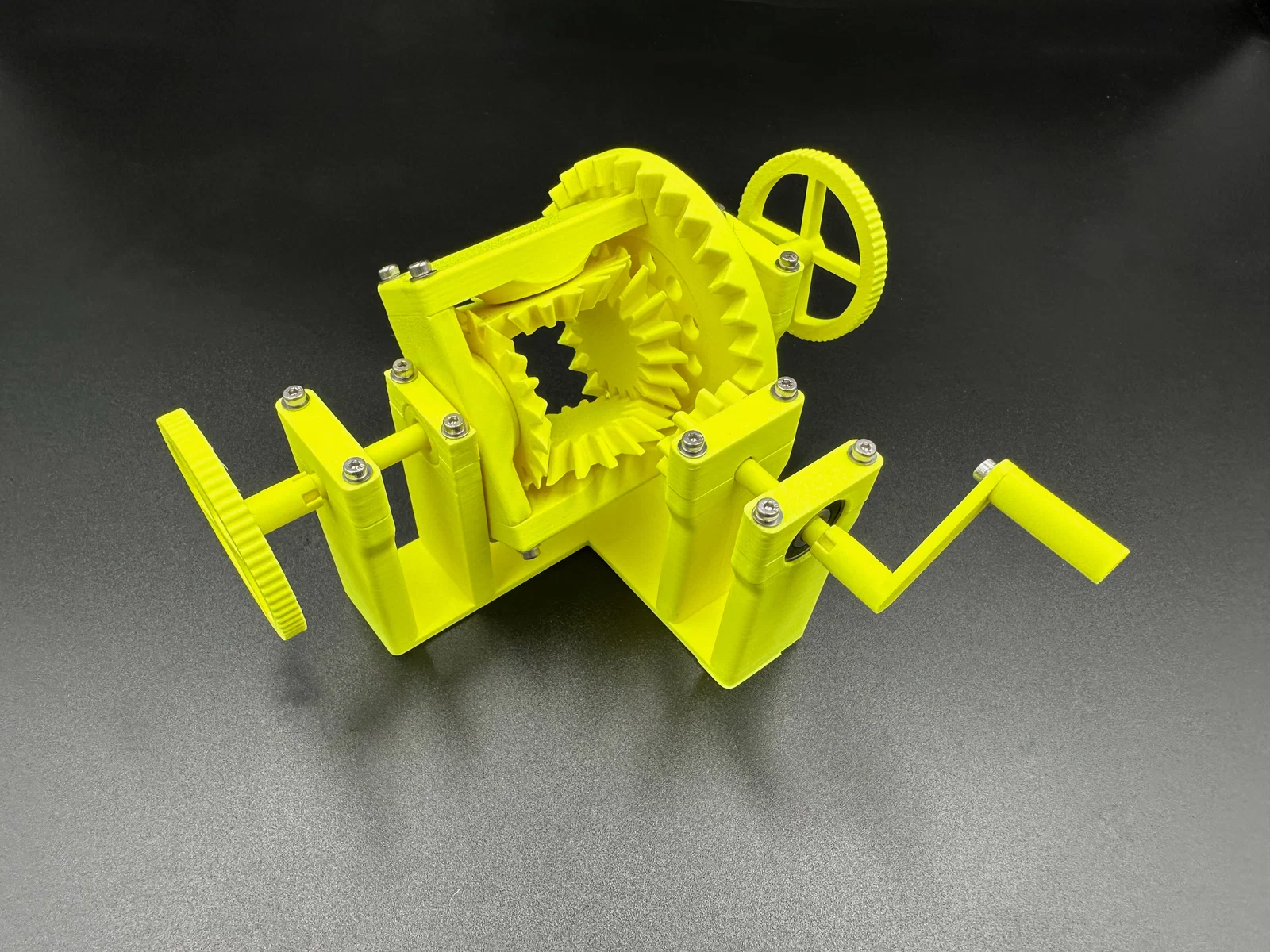

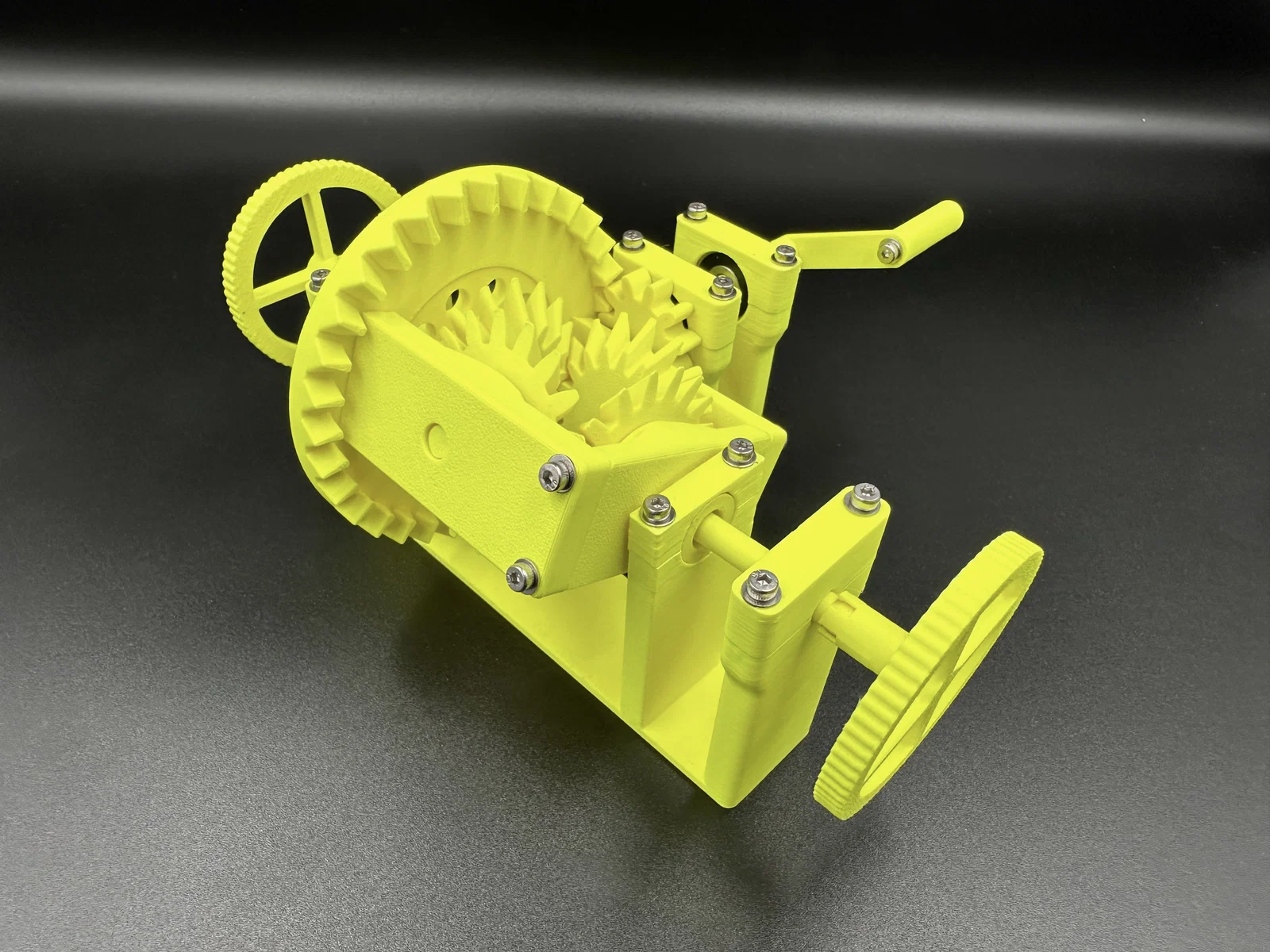

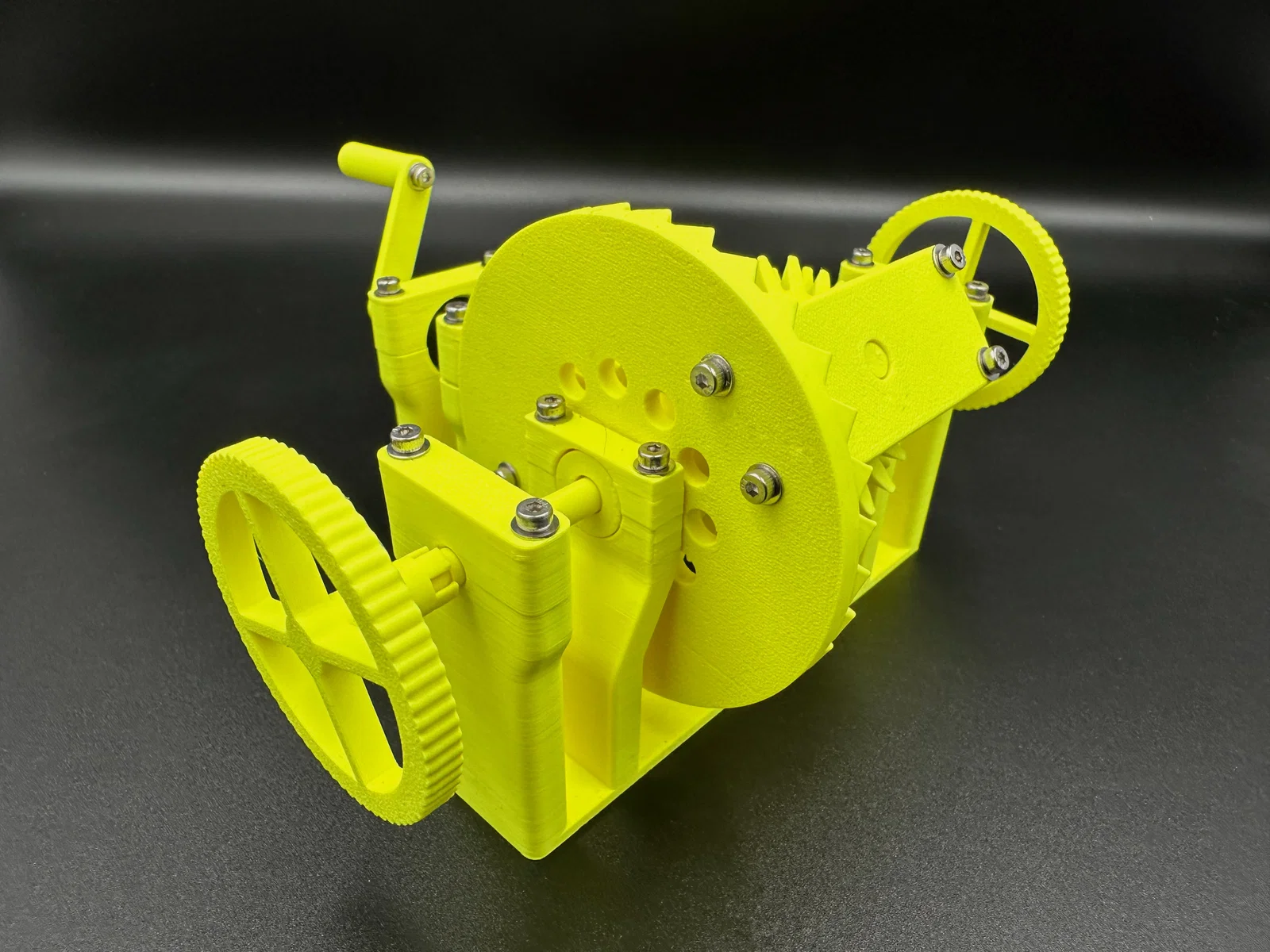

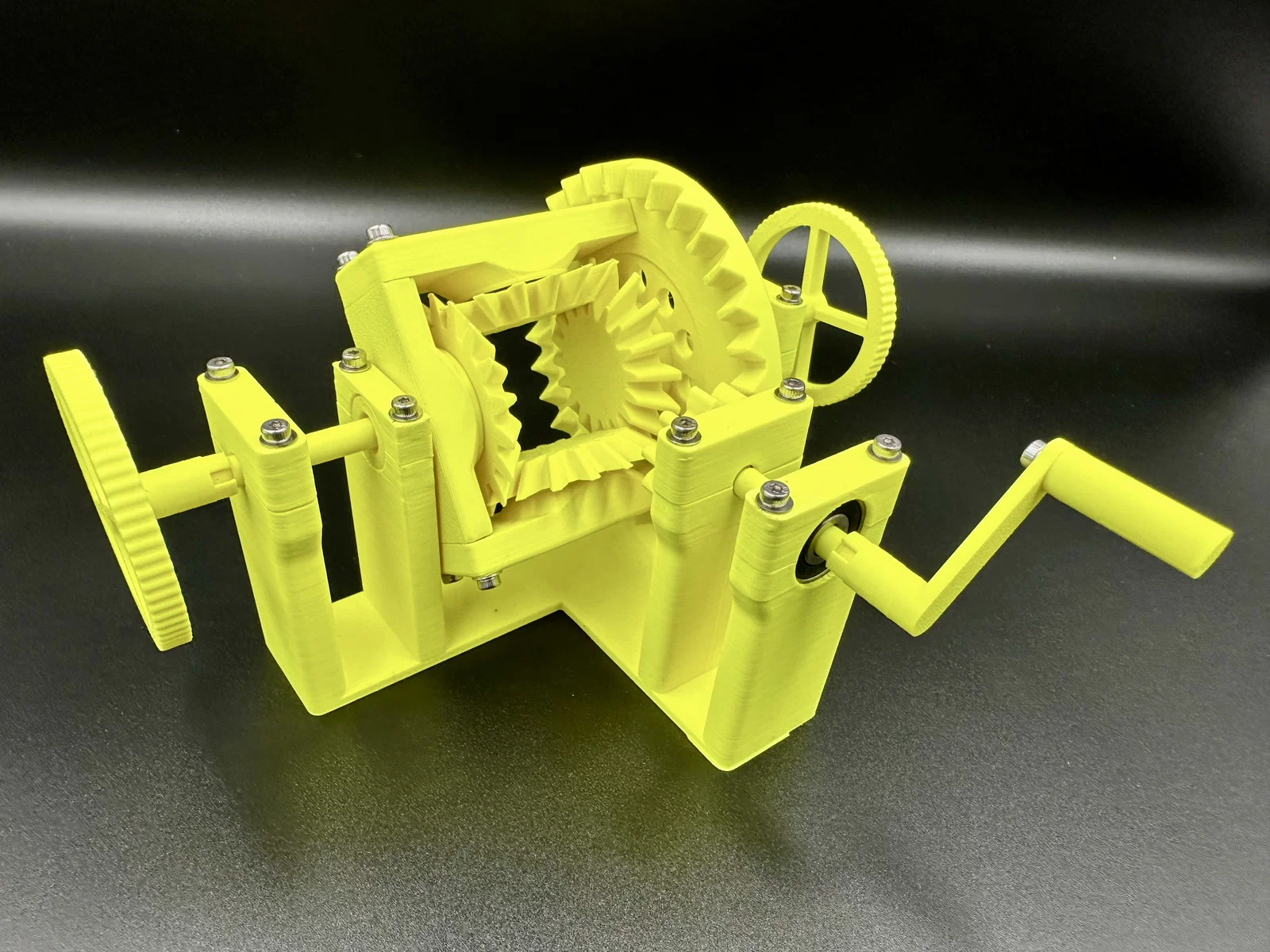

Đây là một model hoạt động được của một bộ vi sai (differential) cơ bản, phù hợp để in chơi cho vui hoặc dùng cho mục đích học tập/giảng dạy.

Mình thiết kế mẫu này để học cách làm gear cho các dự án sau này. Phần gear được dựng trong FreeCAD rồi import sang Shapr3D để làm các phần model còn lại.

Các bộ phận cần chuẩn bị

• 8x bạc đạn 625
• 21x insert Ruthex M2
• Vít M2 dài 8mm
• Vít M2 dài 12mm
• 21x long đền (washer) M2

In 3D

Model được thiết kế để in trực tiếp trên mặt bàn in (print bed) và không cần support. Có sẵn phiên bản cho Bambu Studio đã cấu hình trước, tuy nhiên lưu ý là mình đã in ở chế độ silent (tức chậm) để tránh các chi tiết cao và mảnh có thể bị ngã trong lúc in.

Mình dùng nozzle 0.4 với layer height 0.2mm cho tất cả, và in mẫu ở trên bằng filament Extrudr NX-2 neon yellow.

Lắp ráp

Insert Ruthex

12 insert lắp vào các lỗ trên phần nắp của thân chính:

1 insert lắp vào đầu tay quay (handle):

Mỗi đầu của 2 miếng bên này lắp 2 insert (tổng 4).

Mỗi đầu của chi tiết này lắp 2 insert (tổng 4).

Insert nhựa (Plastic Inserts)

Insert có lỗ nhỏ hơn ở giữa sẽ lắp vào tâm của crown gear.

Insert có lỗ lớn hơn lắp vào chi tiết này.

Bạc đạn – Phần 1

Ấn bạc đạn vào các chi tiết sau:

Cụm cơ cấu chính

Lấy 2 bevel gear có trục dài và lắp vào các chi tiết này:

Lấy các bevel gear có trục ngắn và lắp vào các chi tiết này:

Giờ đặt phần phía sau và một trong hai miếng bên như hình (giữ nguyên các gear đang lắp), rồi liên kết chúng bằng 2x vít M2x12 kèm washer.

Làm tương tự cho bên còn lại.

Đặt cụm lắp ráp cạnh crown gear như hình và bắt bằng 4x vít M2x8 kèm washer.

Trước khi đưa cụm này vào thân chính, luồn 1 bạc đạn vào mỗi trục. Bạc đạn nên được đưa vào đúng vị trí gối đỡ ngoài cùng ở mỗi bên.

Gắn các clamp, đảm bảo các rãnh trên trục (axel) canh đúng với clamp ngoài.

Clamp ngoài: mỗi cái dùng 2x vít M2x12; clamp trong dùng M2x8.

Nhớ dùng washer!

Canh bánh xe cho chuẩn rồi ấn nhẹ để lắp chặt (push fit) vào đầu trục. Nếu cần, hãy tì lực từ phần giữa của bevel gear tương ứng.

Cuối cùng…

Luồn 2 bạc đạn vào trục được nối với involute gear.

Canh và ấn nhẹ để lắp chặt (push fit) càng/arm vào đầu trục.

Gắn tay quay (handle) bằng 1 vít M2x8 và 1 washer.

Đặt toàn bộ cụm vào đúng vị trí. Đảm bảo rãnh trên trục canh đúng với clamp, rồi siết clamp cố định.

Chúc mừng, vậy là bạn đã có một bộ vi sai hoạt động được!

Các phiên bản

2023.11.23: Phiên bản đầu tiên.
