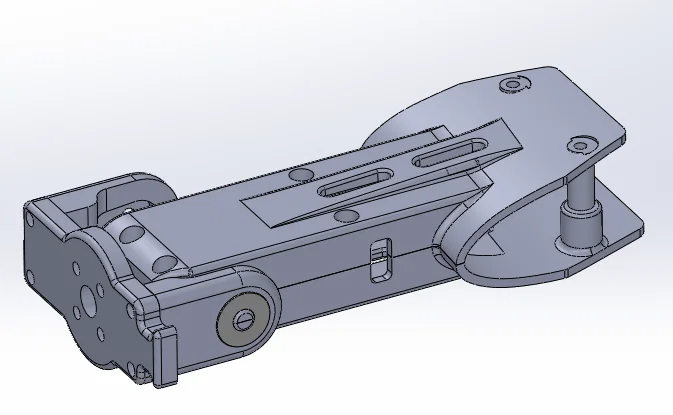

Heewing T1 VTOL cho servo GDW425MG và motor Emax 2004

Tác giả PIEngineer_580794

Lượt tải
137
Lượt thích
11
Lượt coi
749

File 9 5,7 MB

  • t1_vtol_part-gdw-2mm-spacer_1777796609.STLSTL · 16,5 KB
  • t1_vtol_part-gdw-2mm_servo_arm_1777796610.STLSTL · 90,4 KB
  • t1_vtol_part-gdw-2mm_bearing_arm_1777796611.STLSTL · 84 KB
  • t1_vtol_part-gdw-2mm_motor_plate_1777796612.STLSTL · 317,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#371914
Danh mục
DIY
Ngày đăng

Mô tả

Thay đổi:

- servo đổi sang GDW DS 041MG

- tay (arms) được gia cường dày hơn

- plate motor có thêm tab để rút dây motor bằng dây rút (zip tie)

- dùng ốc M2 để bắt chặt 2 nửa nacelle lại với nhau.

Cần chuẩn bị:
Bộ ốc vít M2 mua từ Amazon

2x bạc đạn có vành (flanged bearing) 4x10x4

2x servo GDW DS 041MG

8x ốc tự ren #2 để bắt plate motor vào mối nối arm

In bằng PETG

Khuyến nghị in nacelle theo hướng mũi chúc xuống.

- 3 walls

- infill 40%

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
9
Tổng dung lượng
5,7 MB
File lớn nhất
3,4 MB
