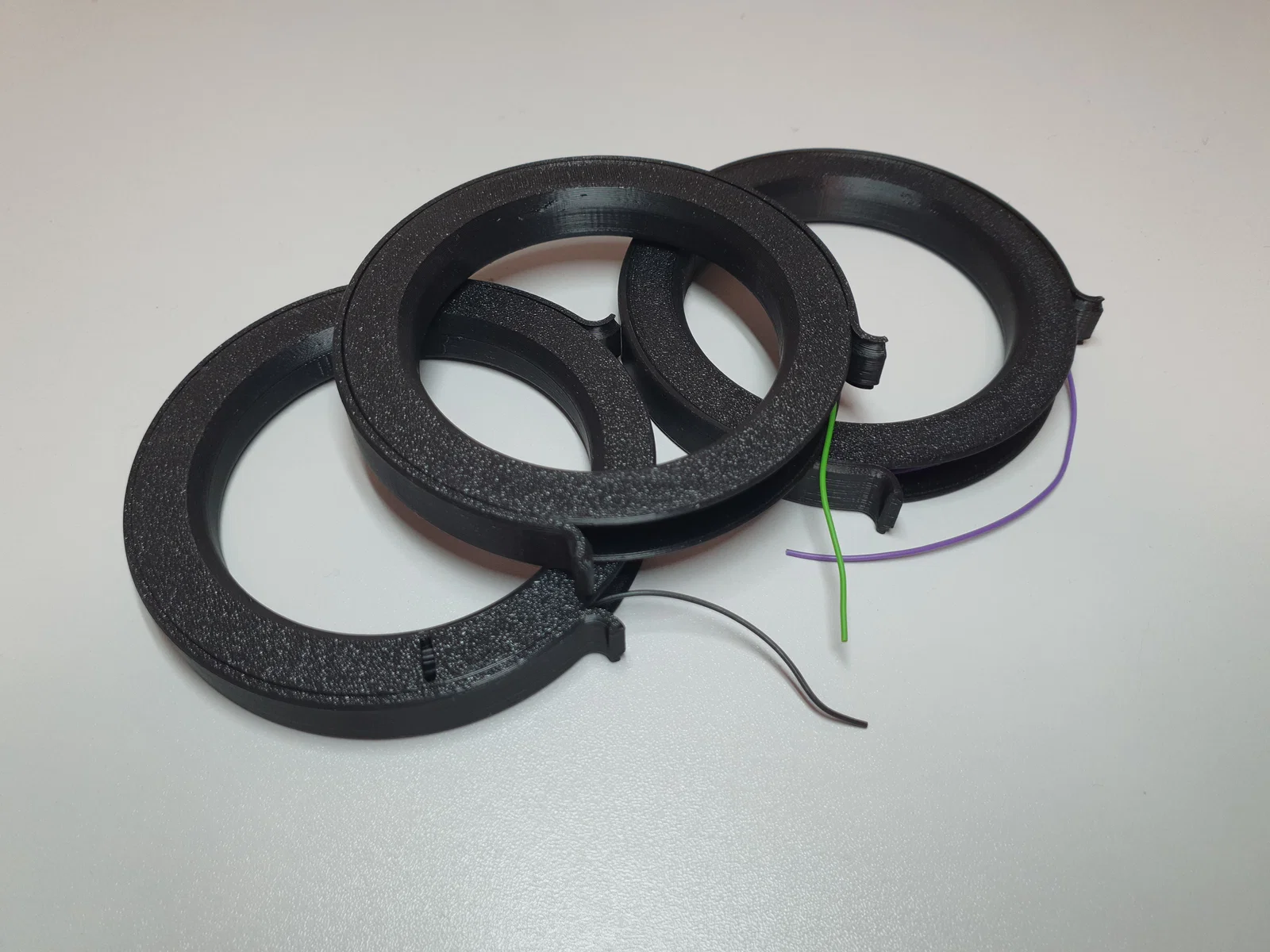

Cuộn dây điện (Wire spool) gọn gàng, có lò xo chống tuột

Cuộn dây (wire spool) để cất dây gọn gàng, dễ dùng. Có lò xo giúp dây không bị tuột/nhả ra (trong giới hạn nhất định về tiết diện dây).

Thuộc tính chung

Tất cả đều là thiết kế “snap in” – không cần keo.

Không cần supports.

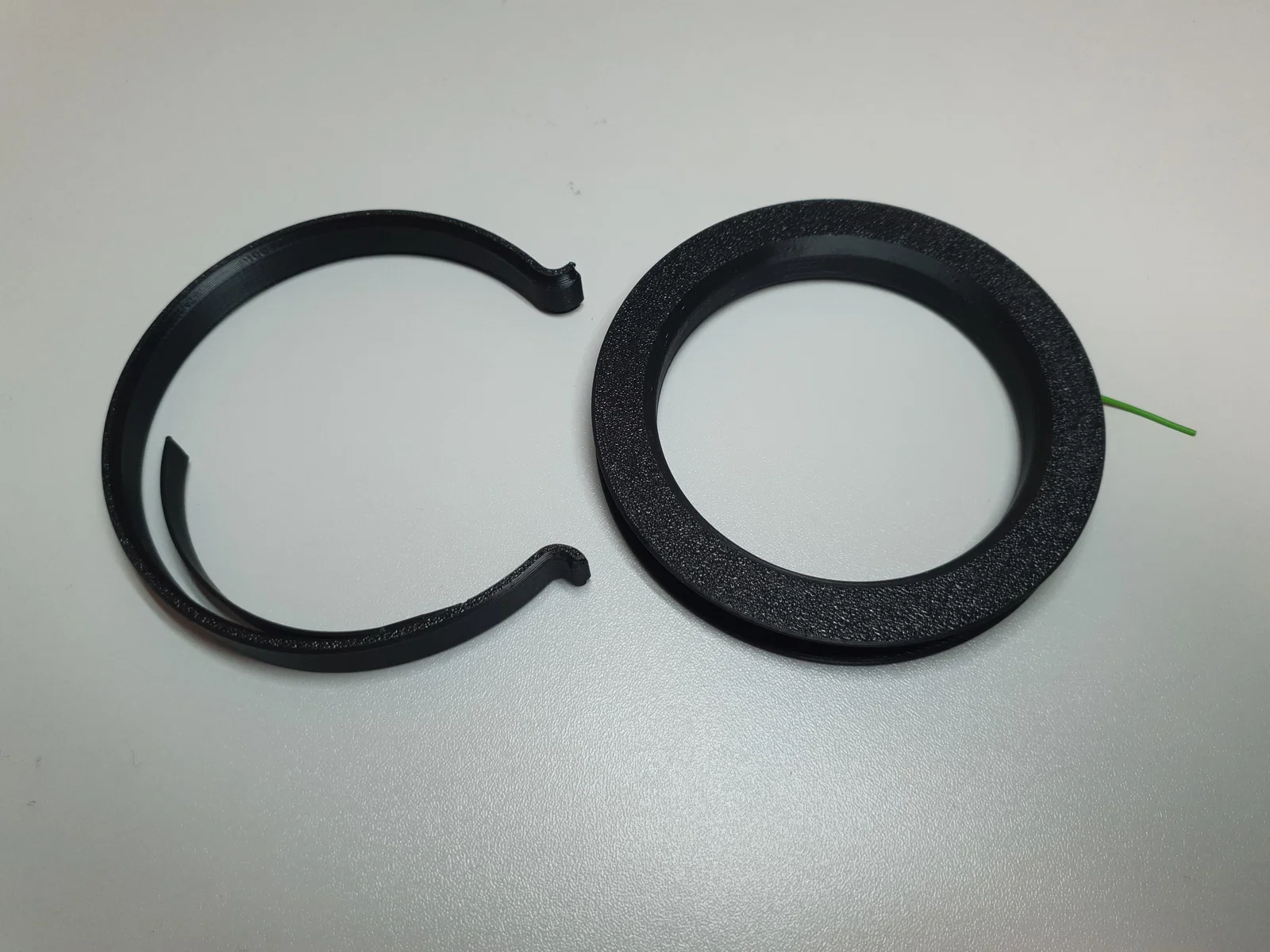

Lắp ráp

• Chỉ cần ấn hai nửa cuộn (spool) dính lại với nhau.
• Ấn lò xo vào vỏ ngoài
  • đẩy mép của cơ cấu lẫy (snap in) của lò xo vào đúng ngàm
  • bắt đầu kéo vỏ mở ra và ấn vỏ lại cùng với cơ cấu lẫy của lò xo, nó sẽ bật vào
• Luồn dây vào (đút đầu dây vào lỗ rồi bắt đầu quấn theo hướng ngược lại)
  • đẩy đầu dây vào lỗ nằm trên một nửa của cuộn

• bẻ dây để mép lỗ đó ăn nhẹ vào lớp vỏ cách điện của dây

• Đẩy cuộn vào vỏ ngoài

Thiết kế được làm bằng FreeCAD. File nguồn có đính kèm. Cứ thoải mái chỉnh sửa theo nhu cầu của bạn!

Thiết kế này phụ thuộc rất nhiều vào việc bạn tune máy in, đặc biệt là dung sai (tolerances).
