Ống cuốn dây/cáp Clip-In (Clip-In cable/wire spool)

Tự hào thiết kế bằng FreeCAD ❤. Tham gia FreeCAD-Group đầu tiên ngay tại PrusaPrinters.org!

Cập nhật gần đây

• 2021-08-22 cập nhật mô tả
• 2021-07-15 đăng lần đầu. Files: V0

Ống cuốn dây/cáp kiểu clip-in

Rất tiện để luôn có sẵn vài mét các loại dây đường kính nhỏ khác nhau khi cần. Hợp cho prototyping các kiểu. Mẫu này không nhằm để cuộn/giữ các loại dây đường kính lớn. Mình dùng cho các loại nhỏ như dây đồng tráng men 0.2mm và dây litz 0.6mm.

Nó có thể giữ khoảng 5 đến 6m dây Ø0.6mm và >10m dây đồng 0.2mm.

• Thời gian in khoảng 1h30m cho một bộ 3 cái
• Có thể tăng ma sát bằng cách quấn một sợi dây thun vòng qua cả hai móc
• Hai lỗ Ø3.5mm, cách nhau 20mm để bắt cố định

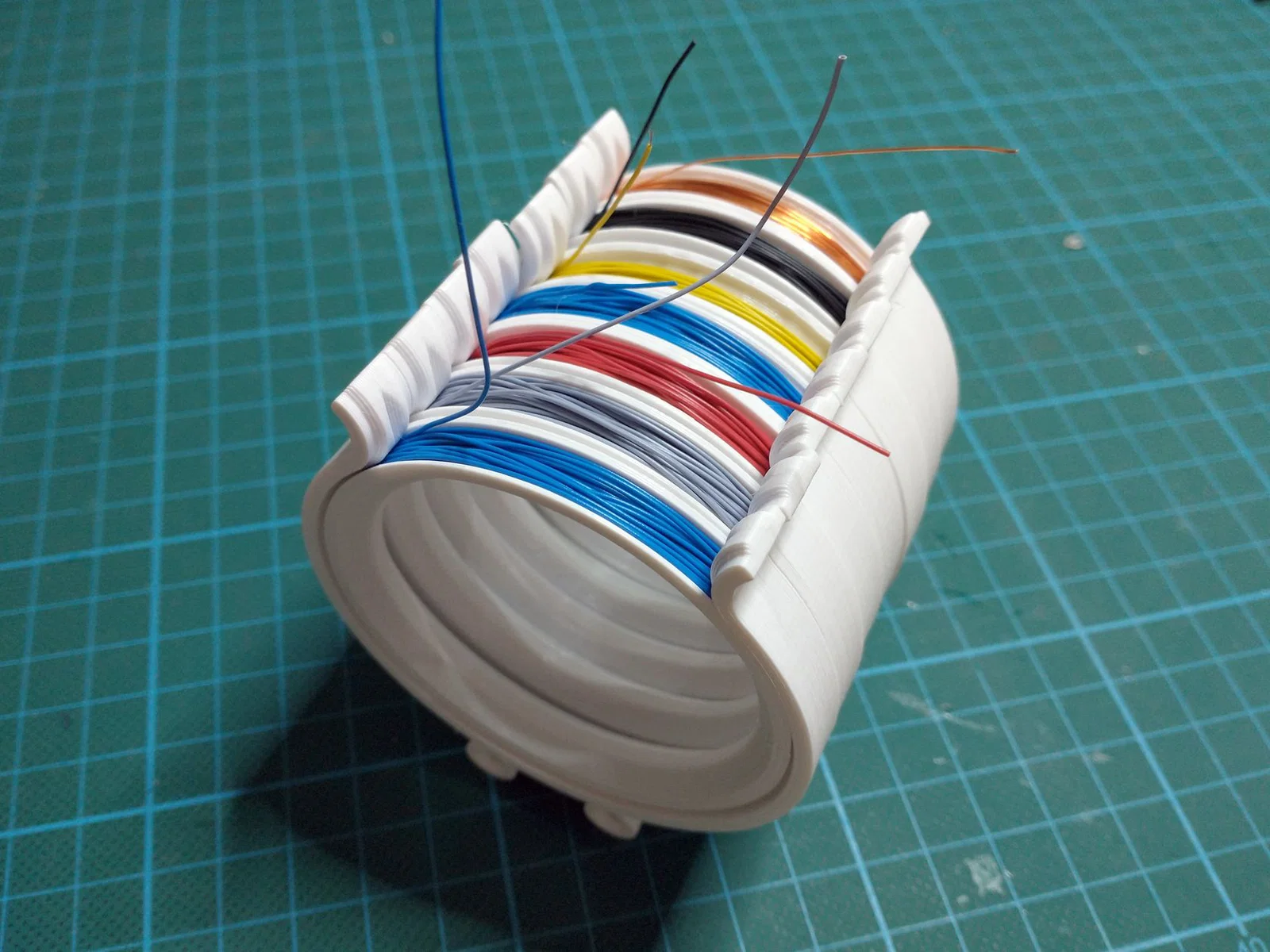

• Có thể xếp chồng bằng cách luồn một cây ty ren M3 xuyên qua các lỗ. Lúc đó bạn có thể muốn thêm 1–2 long đen (washers) giữa từng cái kẹp cuộn

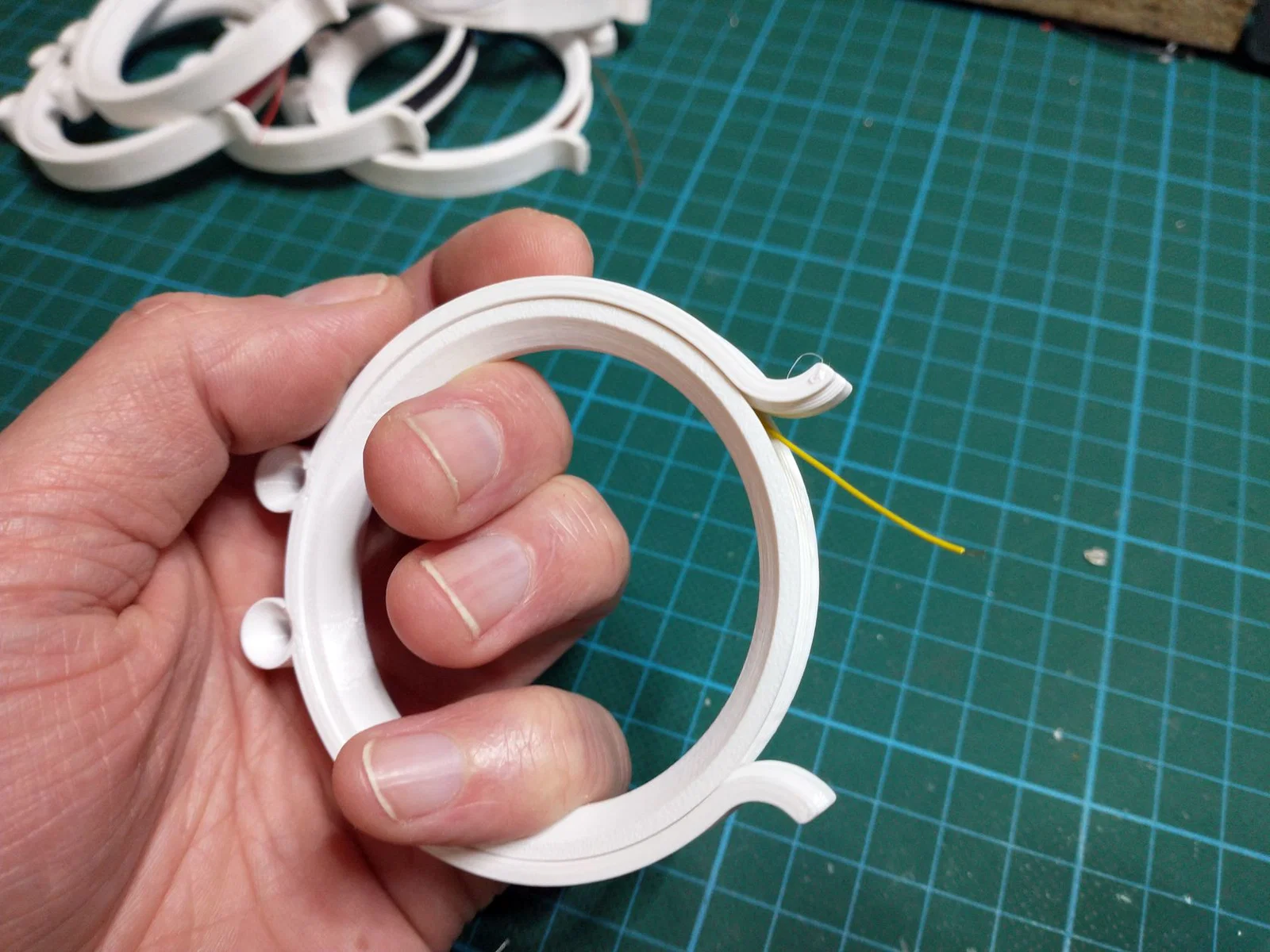

Cuộn kẹp vào rất dễ và “tách” một cái là vào đúng vị trí:

Kéo dây ra cũng nhẹ, độ ma sát luôn tự chỉnh nhờ các “snap rings” phía ngoài:

Mẫu này có hữu ích với bạn không?

Đừng ngại bấm ❤ ủng hộ nha. Mình luôn vui khi được nghe phản hồi của bạn ở phần 🗩 bình luận. Nếu bạn gặp vấn đề khi in các file của mình: cũng cứ để lại ở phần bình luận luôn!

File được cung cấp

Mình rất thích có CAD-file thật khi tải đồ của người khác. Nhiều người chỉ cung cấp mỗi file .STL. Mấy file này gần như vô dụng nếu muốn chỉnh sửa tiếp hoặc thay đổi nhanh. Nên mình sẽ cung cấp cho bạn các file sau:

Format

Included?

Description

STL

✓

-

STEP

✓

Version 214

FreeCAD

✓

Version 0.19 Link Branch

Lắp ráp có dễ không?

Có, bạn chỉ cần in 2 phần rồi kẹp (clip) chúng lại với nhau.

Ngoài các phần đã in, cần thêm gì không?

• Một miếng băng keo nhỏ để cố định đầu dây vào cuộn

Mẫu này đã hoàn chỉnh chưa?

RỒI

Thiết lập in (Print Settings)

Dưới đây là vài hướng dẫn chung để in mẫu này.

Rafts: Không cần

Supports: Không cần

Resolution: 0.2 … 0.3

Infill: 100%

Filament: PETG, ABS, ASA. In phần clip bằng PLA có thể sẽ quá cứng/dễ giòn.

Hậu xử lý (Post-Printing)

không có

Lắp ráp (Assembly)

không có
