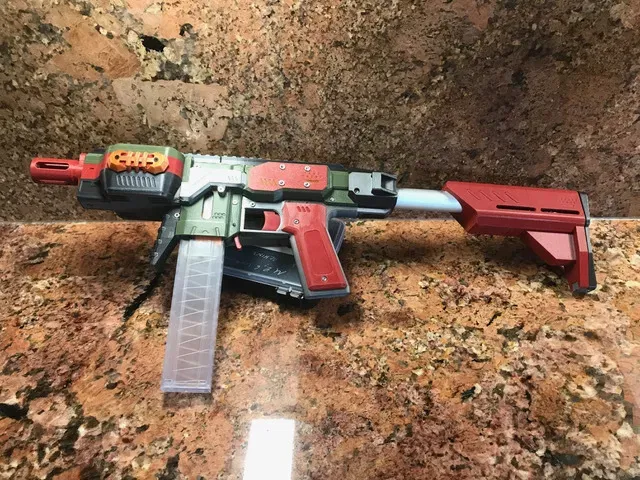

Súng bắn đạn foam Solenoid Gryphon cải tiến

Chào mừng bạn đến với Dự án Súng Bắn Gryphon Solenoid

Dự án này là một phiên bản remix của Gryphon gốc do Flygonial thực hiện

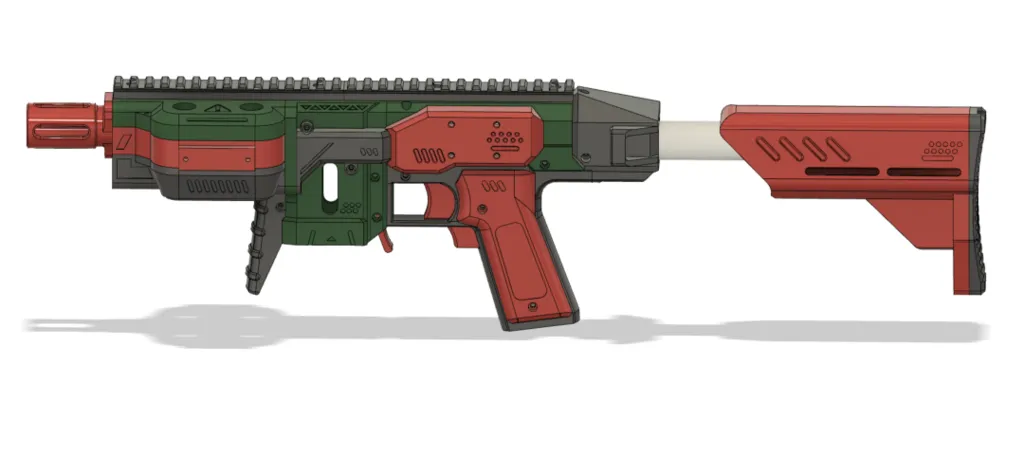

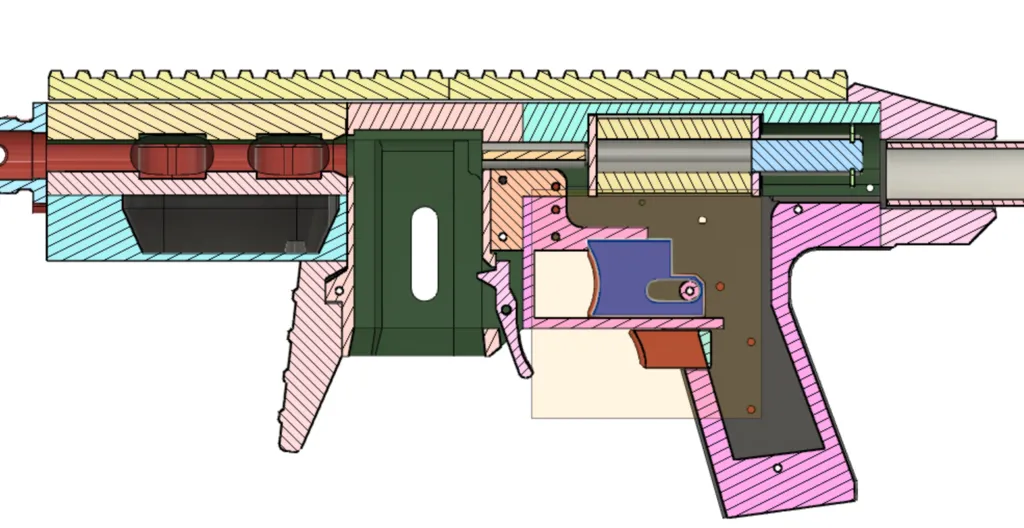

Dự án ban đầu được bắt đầu bởi Taffy và Ciela trong Fusion 360 và được điều chỉnh thêm bởi Egghebrecht trong Tinkercad. Nếu bạn muốn có các tệp F360 gốc, hãy truy cập vào máy chủ discord của Taffy: hoặc xem tại đây

Súng bắn này đã được nhiều người kiểm tra và hoạt động hoàn hảo

Súng bắn sử dụng băng đạn talon tiêu chuẩn và được thiết kế cho Solenoid Hyperdrive FTW

Bộ tệp đi kèm với cả thiết lập cò hai giai đoạn và thiết lập 2 cò

Danh sách phần cứng:

• ốc vít M3 5mm, 8mm, 10mm, 14-16mm cho việc thả băng đạn, 20mm cho nắp động cơ
• 8x6mm ốc vít M4 để gắn solenoid
• 8x4-5mm ốc vít động cơ M2
• 4 ốc vít m2,6 (tiêu chuẩn nerf) có đầu phẳng cho các công tắc (chiều dài tùy thuộc vào công tắc sử dụng)
• một solenoid hyperdrive FTW
• Công tắc (xem sơ đồ dây điện)
• Kết nối (XT 60 hoặc khác)

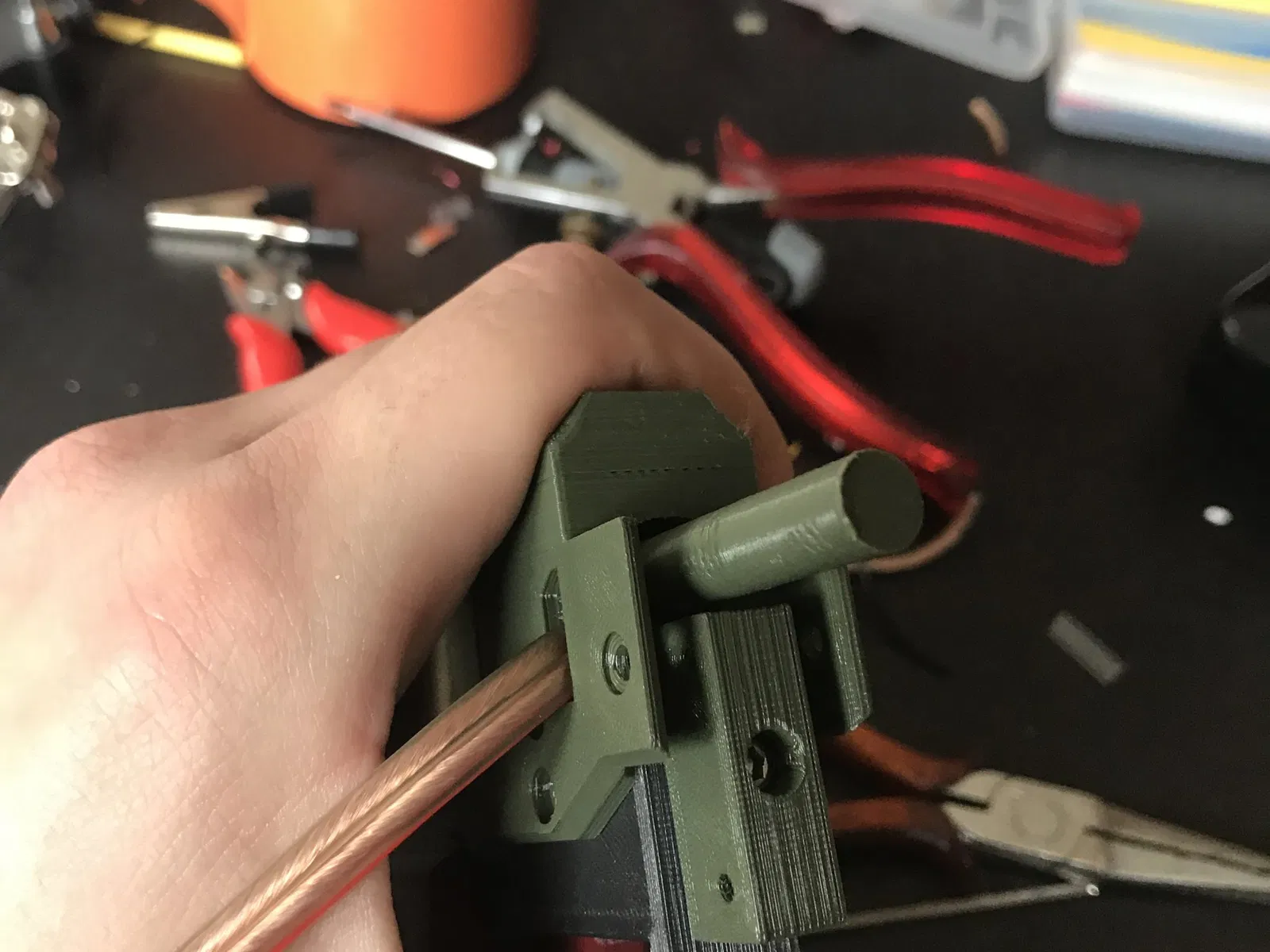

• 10-20cm ống 25mm hoặc ống khác cho tay cầm (xem gryphon gốc để biết các tùy chọn imperial)
• Keo siêu dính để lắp ráp tay cầm
• Lò xo rộng 5mm cho cò và thả băng đạn
• 4 động cơ bánh đà
• Dây phù hợp với tải điện của bạn, co nhiệt, v. v. - mosfet tùy chọn dựa trên lựa chọn công tắc của bạn

Ghi chú & hướng dẫn

• Chỉ có một lồng động cơ hai giai đoạn có sẵn cho đến bây giờ, nếu bạn thêm một cuộn từ, bạn muốn có hiệu suất 200 fps+ phải không? - Trong bộ tệp stl chỉ có các tùy chọn lồng bánh đà 40-39,5mm và 40-40mm, bộ tệp f360 cho phép bạn xác định khoảng cách của riêng bạn một cách tham số, vì vậy nếu bạn cần các tùy chọn khác, hãy đến discord và bộ tệp f360
• Dây thứ cấp chạy bên trái chỉ mang tính chất thẩm mỹ nhưng có thể được sử dụng nếu cần, bạn chỉ cần cắt một lỗ nhỏ trong nắp động cơ nếu bạn cũng muốn sử dụng nó

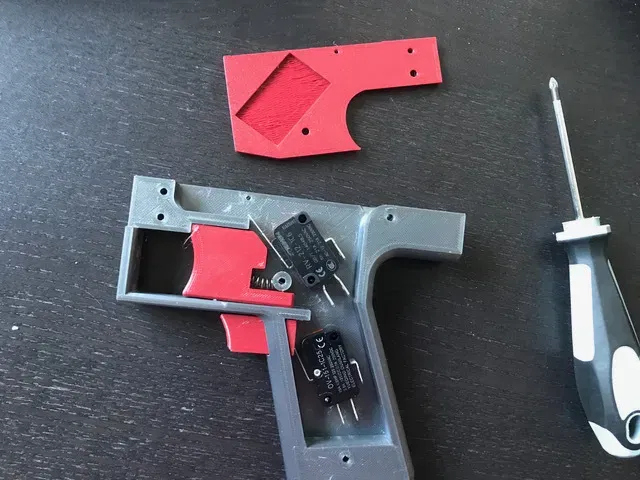

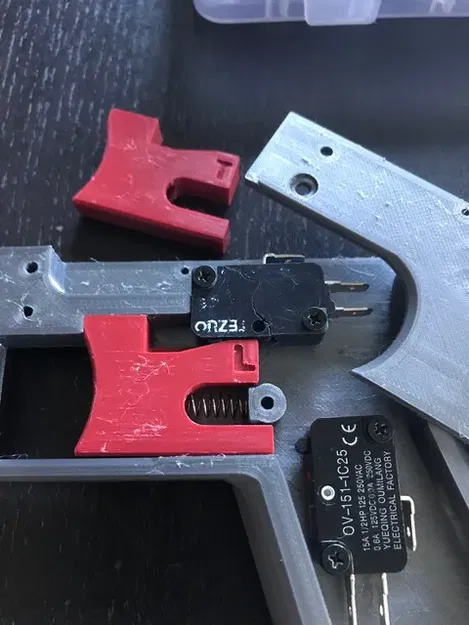

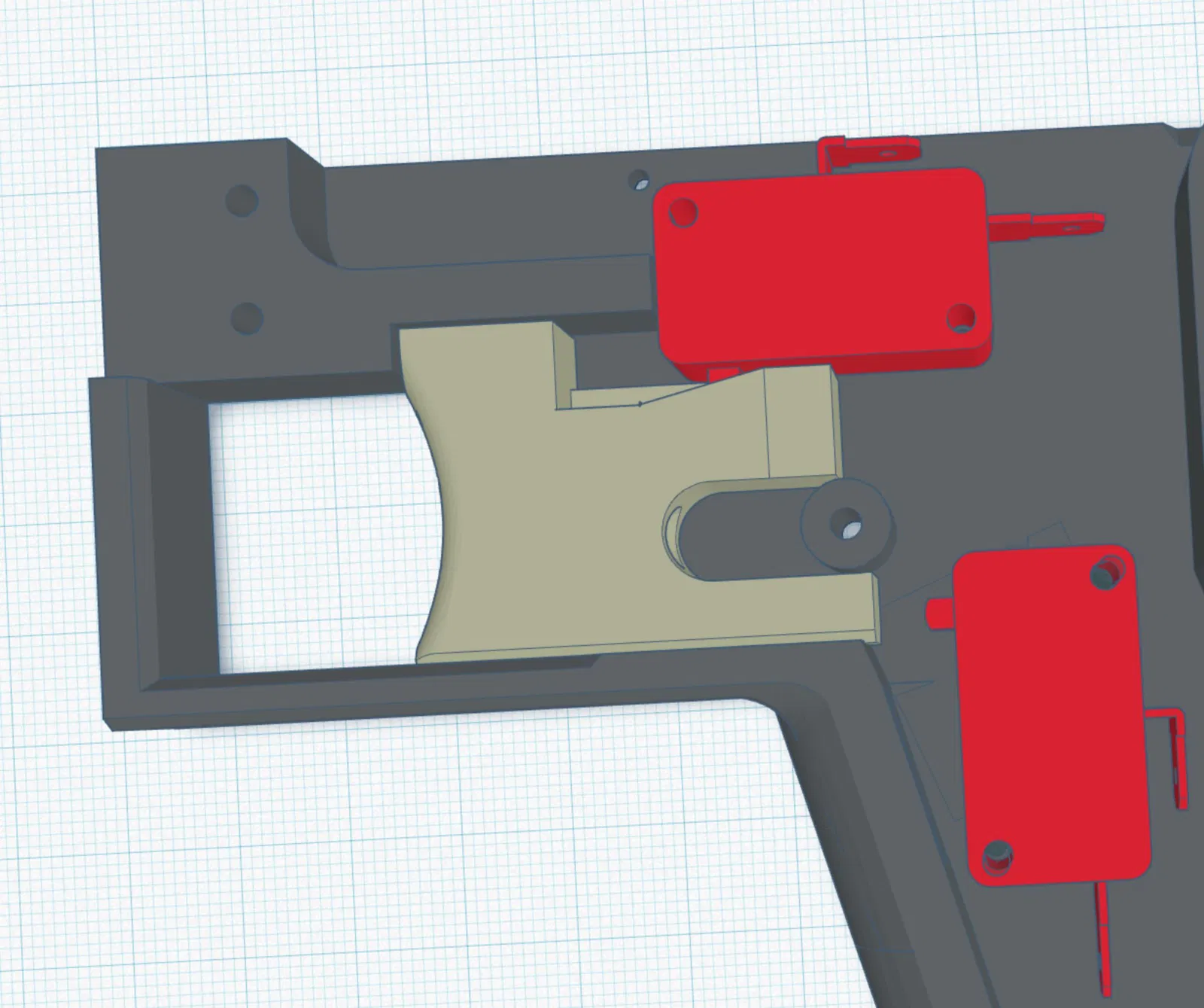

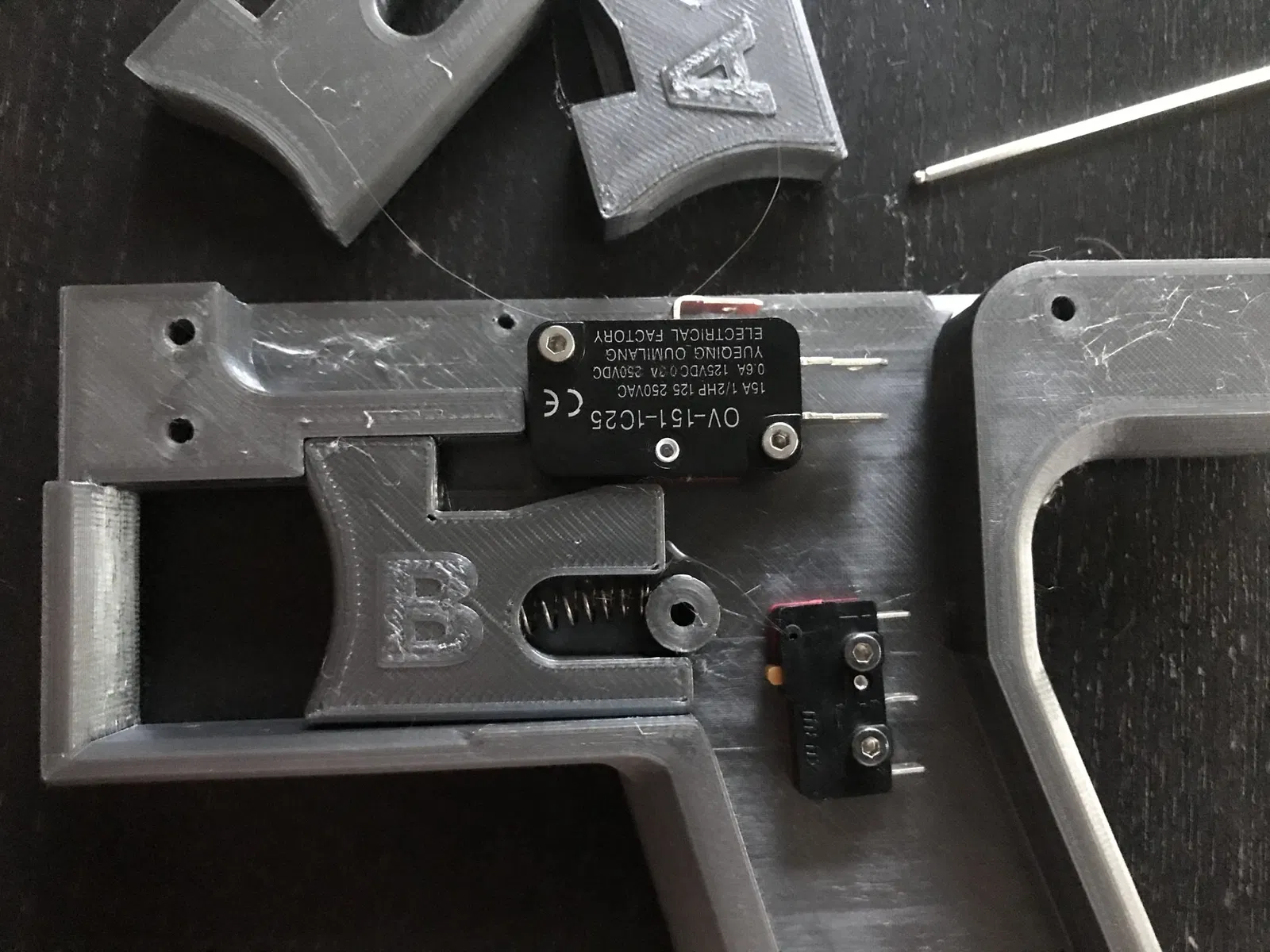

• Đối với cò hai giai đoạn, nên in cả hai cò và thử nghiệm xem cái nào hoạt động tốt nhất cho bạn, do sự khác biệt trong công tắc, chất lượng in, và thậm chí cả ốc vít, sự khác biệt nửa mm giữa 2 cái có thể tạo ra sự khác biệt lớn
• Magwell ‘thí nghiệm’ được thiết kế để cải thiện khả năng in, cả hai đều có sẵn
• Tay cầm trước: tất cả các tùy chọn gryphon bình thường đều có sẵn, cả ray và tay cầm tiêu chuẩn đều được bao gồm trong bộ tệp

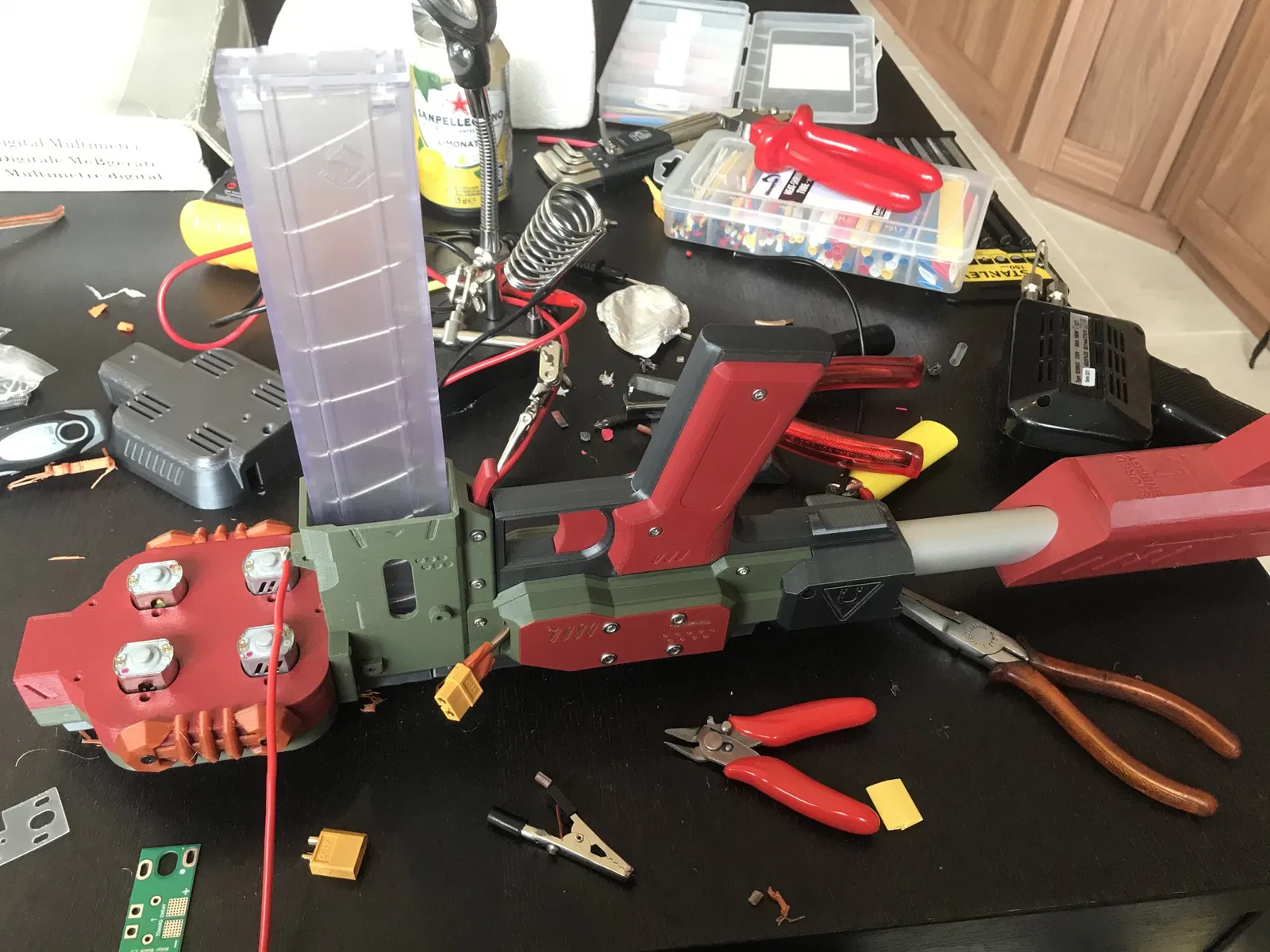

• Cổ phiếu: Tất cả các tùy chọn cổ phiếu gryphon đều có sẵn, một điểm cổ phiếu cho ống 25mm và một ống pvc 3/4" được bao gồm. Một tùy chọn cổ phiếu ống alu 25mm lớn được bao gồm trong bộ tệp vì đó là những gì tôi cần cho bản dựng cá nhân của mình. - Đi dây: Xem sơ đồ đi dây pdf, việc lắp tất cả các dây trong bản dựng có thể hơi thách thức nhưng hoàn toàn có thể, chỉ cần chú ý để dây không cản trở pusher. - Có thể có khả năng vặn pusher vào cuộn từ bằng cách sử dụng một bộ kìm để nắm cả pusher in và chốt cuộn từ. Danh mục: Đồ chơi & Trò chơi
