Giá đỡ/kẹp điện thoại xe đạp universal bike phone holder/mount v2

Giá đỡ điện thoại xe đạp universal v2, có thể gắn lên ghi-đông hoặc lên stem raiser, dùng được cho cả tay trái hoặc tay phải. Có tùy chọn thêm bottom bracket. Chưa test. Anh/chị in thử (post a make) hoặc để lại comment nếu gặp vấn đề gì nha.

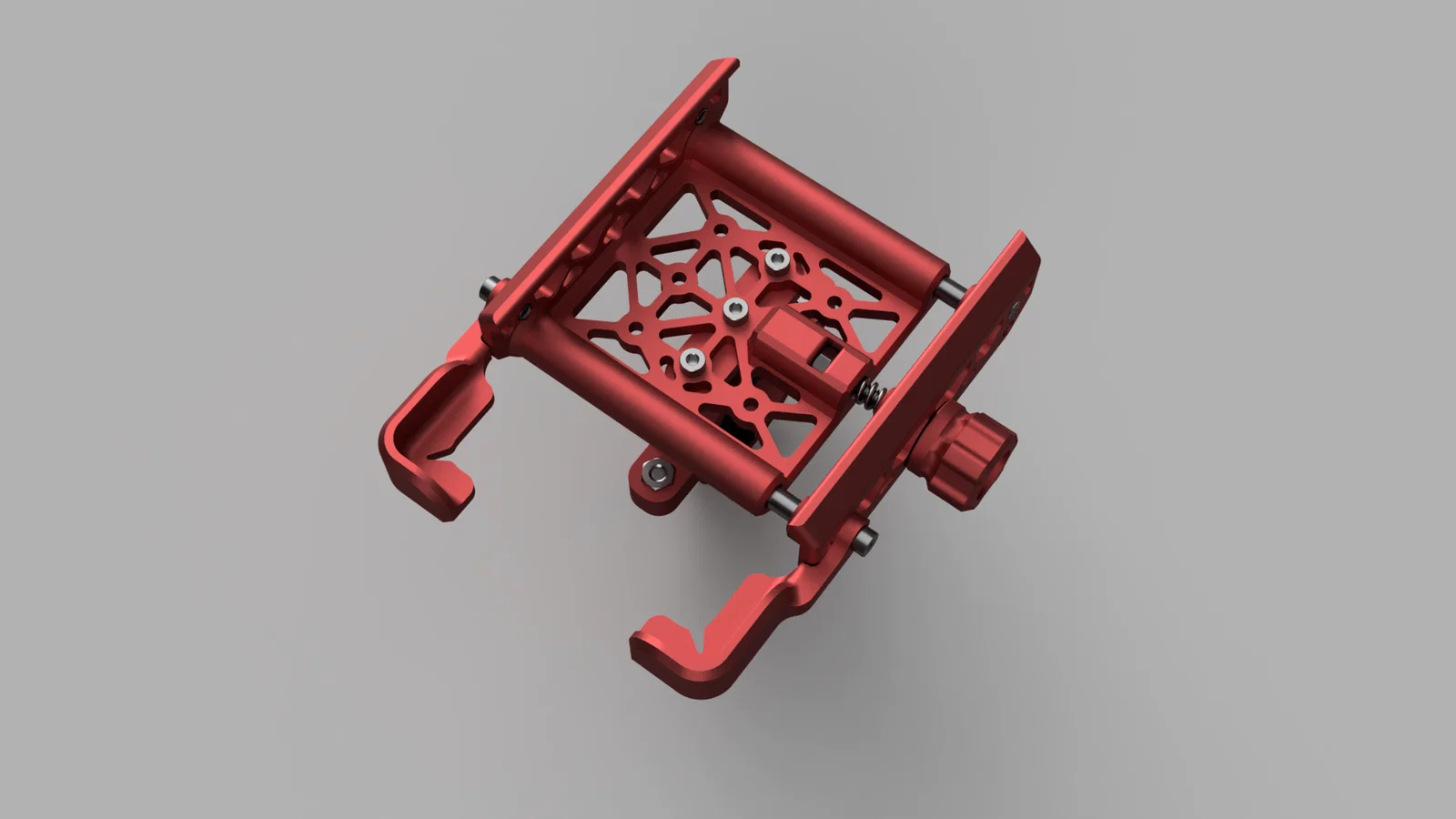

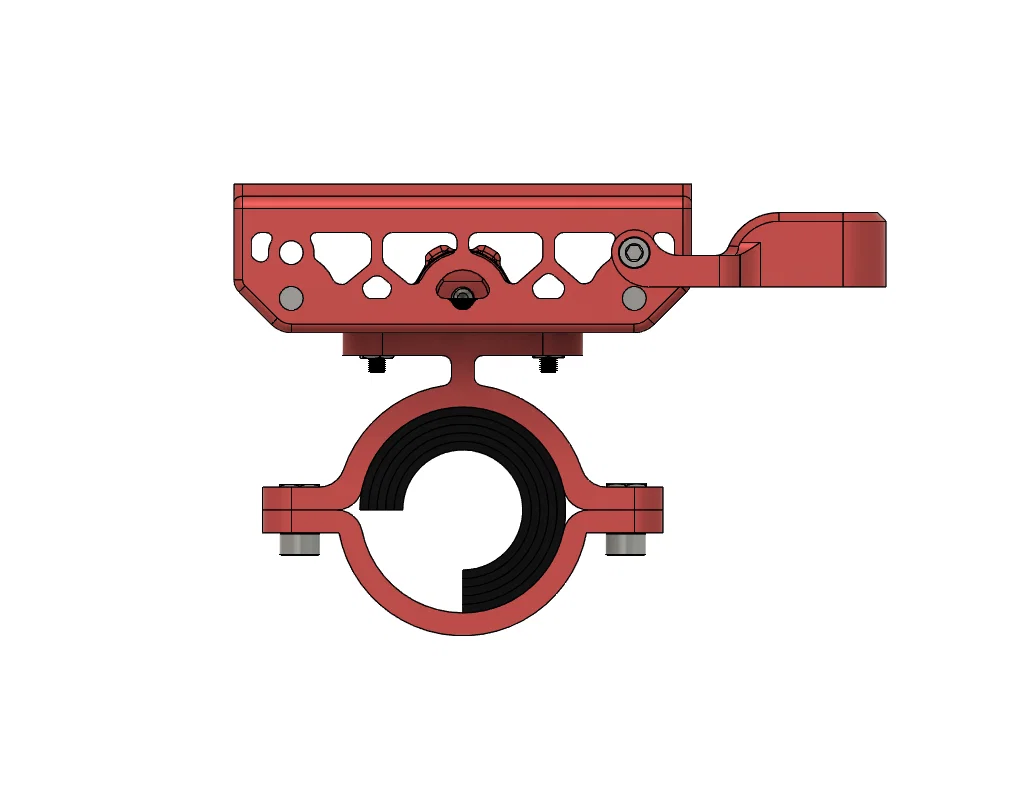

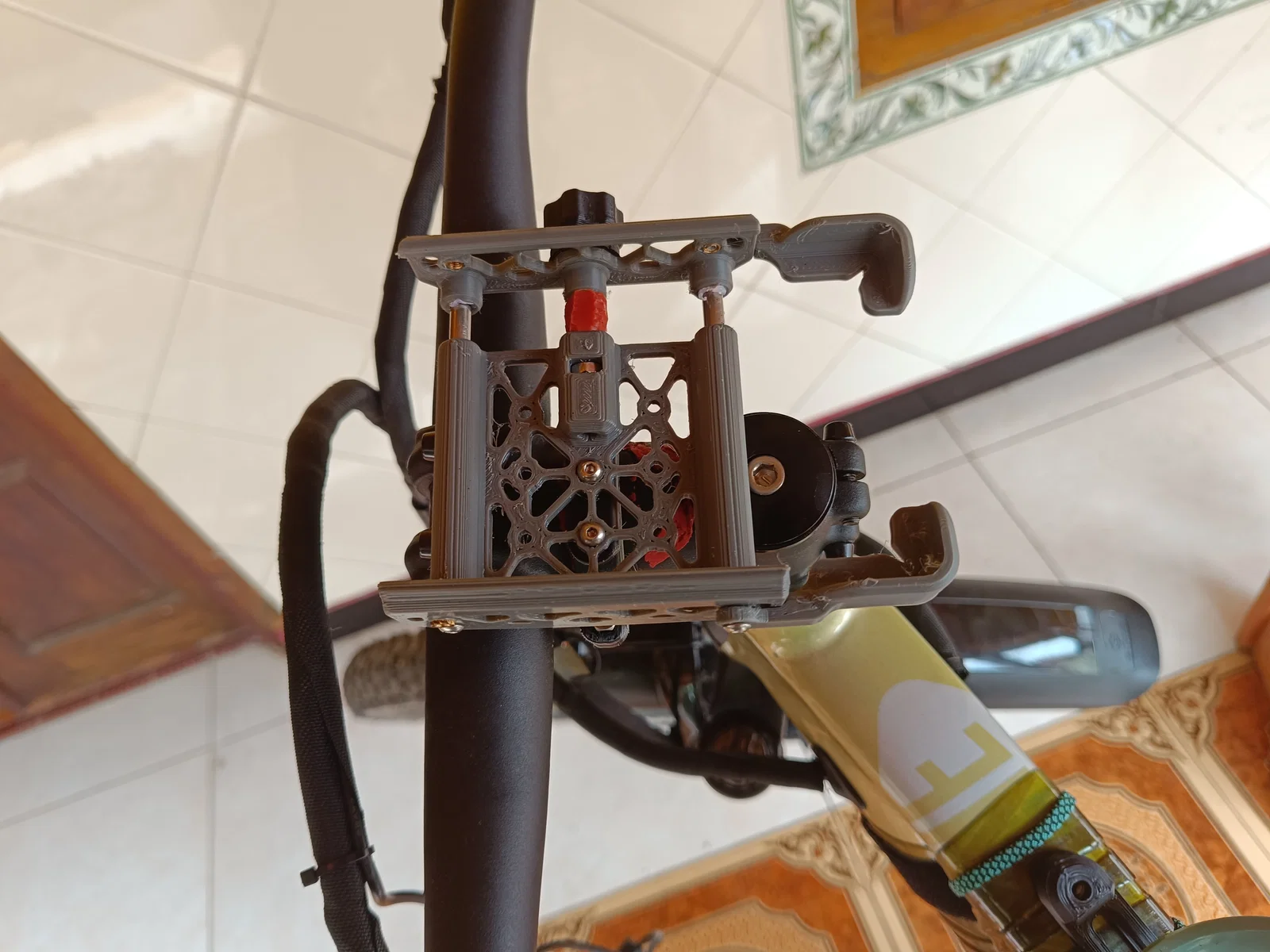

Lỗ bắt clamp được thiết kế đối xứng nên có thể gắn theo phương ngang hoặc dọc; có thể dùng 3 bolt, 2 bolt hoặc chỉ 1 bolt ở giữa để dễ xoay.

Nếu muốn dùng 1 bolt ở giữa để bắt vào clamp, nhớ lắp m3 heatset insert.

Để bám chắc hơn nên dùng ốp điện thoại silicon; nếu không có thì có thể chèn thêm vật liệu mút như poron foam hoặc loại foam khác để tăng độ bám ở hai bên (trái/phải) của ngàm giữ.

BOM:

1. 2 pcs shaft/rod 5mm (vật liệu nào cũng được: steel/stainless steel/cf tube)
2. 1 pcs bolt m4x40/50 headless (cho knob)
3. 1 pcs m4 nylon lock nut (cho knob)
4. 2 pcs bolt m4x8/10
5. 3 pcs m4 nut
6. 3 pcs m3x3x4.2 heat set insert (2 cái tùy chọn cho bottom holder, 1 cái cho lỗ bắt clamp ở giữa)
7. 2 pcs bolt m3x5/6 (tùy chọn cho bottom holder)
8. 3 pcs bolt m3x8/10
9. 2 pcs m3 nut
10. 1 pcs silicon spacer/spring cho knob để tránh bị rung/lạch cạch khi dùng mà không kẹp điện thoại.

Có sẵn file STEP, anh/chị có thể chỉnh nếu muốn dùng shaft 3mm hoặc cần thay đổi gì đó cho phù hợp phần cứng đang có.

Knob m4 lấy từ project vzbot

https://github.com/VzBoT3D/VzBoT-Vz330/blob/master/Assemblies%20BOM%20and%20STL/Gantry/Motor%20Mounts/Printed/Left%20Motor%20Mount%20Nema17%20with%20Tensioner/STLs/knob-cap.stl
Còn lại mọi thứ là mình tự làm.

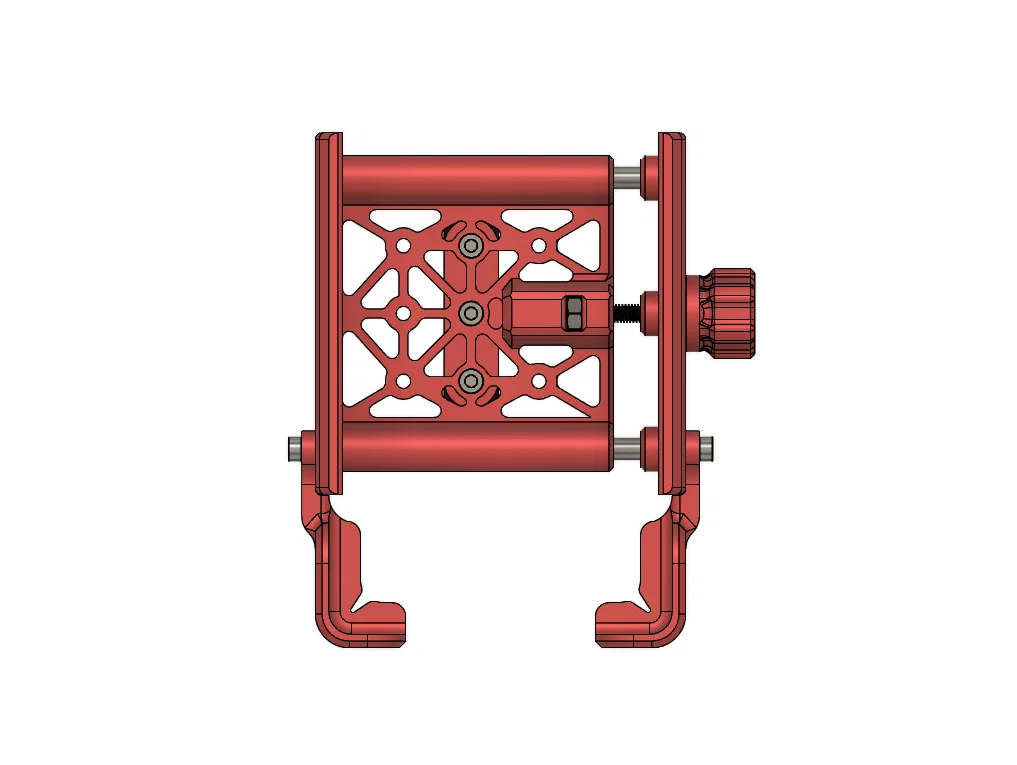

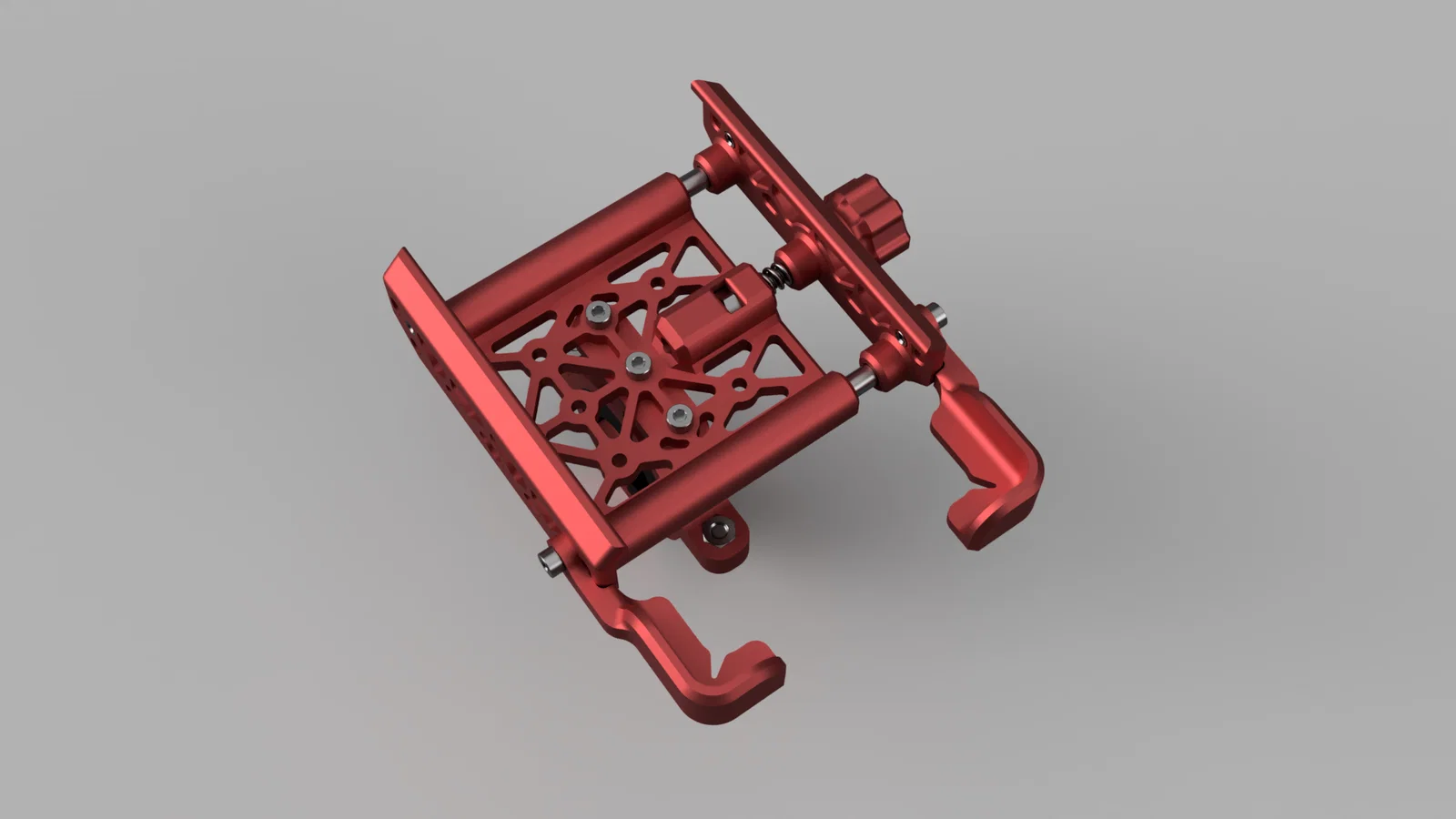

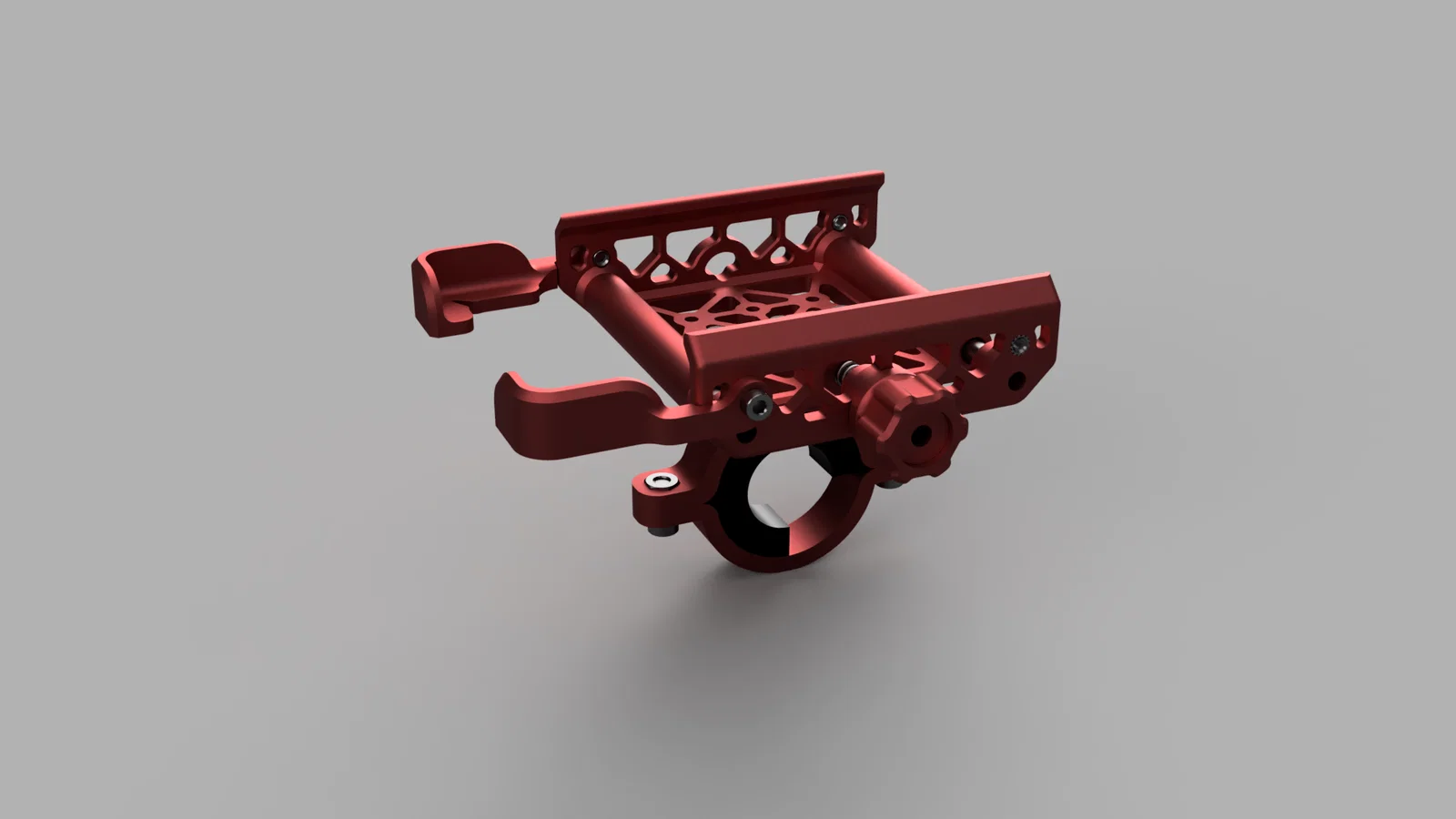

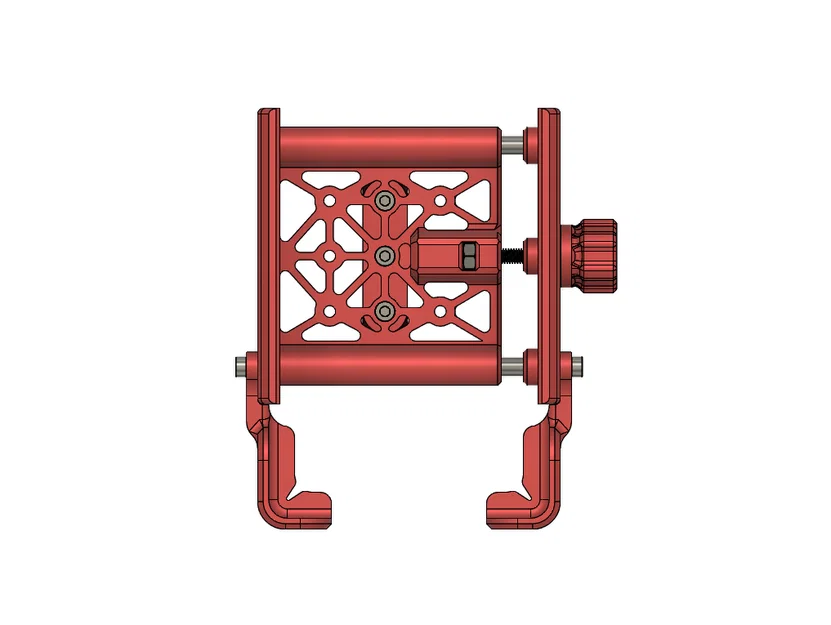

Lắp ráp phần knob sẽ như hình dưới đây; các phần còn lại nhìn là hiểu. Nếu có chỗ nào chưa rõ thì mở file CAD/STEP để xem.
