Connector OpenSCAD cho Honeycomb Wall System

Khi làm viền (border) cho honeycomb wall của mình, mình nhận ra cần mấy connector mà tìm hoài không thấy cái nào khớp. Với lại mình cũng muốn các tính năng nằm ở những vị trí khác so với vài adapter có sẵn mình thấy trên mạng. Vậy nên mình làm bộ này để tạo ra đủ kiểu biến thể “lạ đời” theo ý tưởng của mình, và giờ bạn cũng có thể dùng luôn.

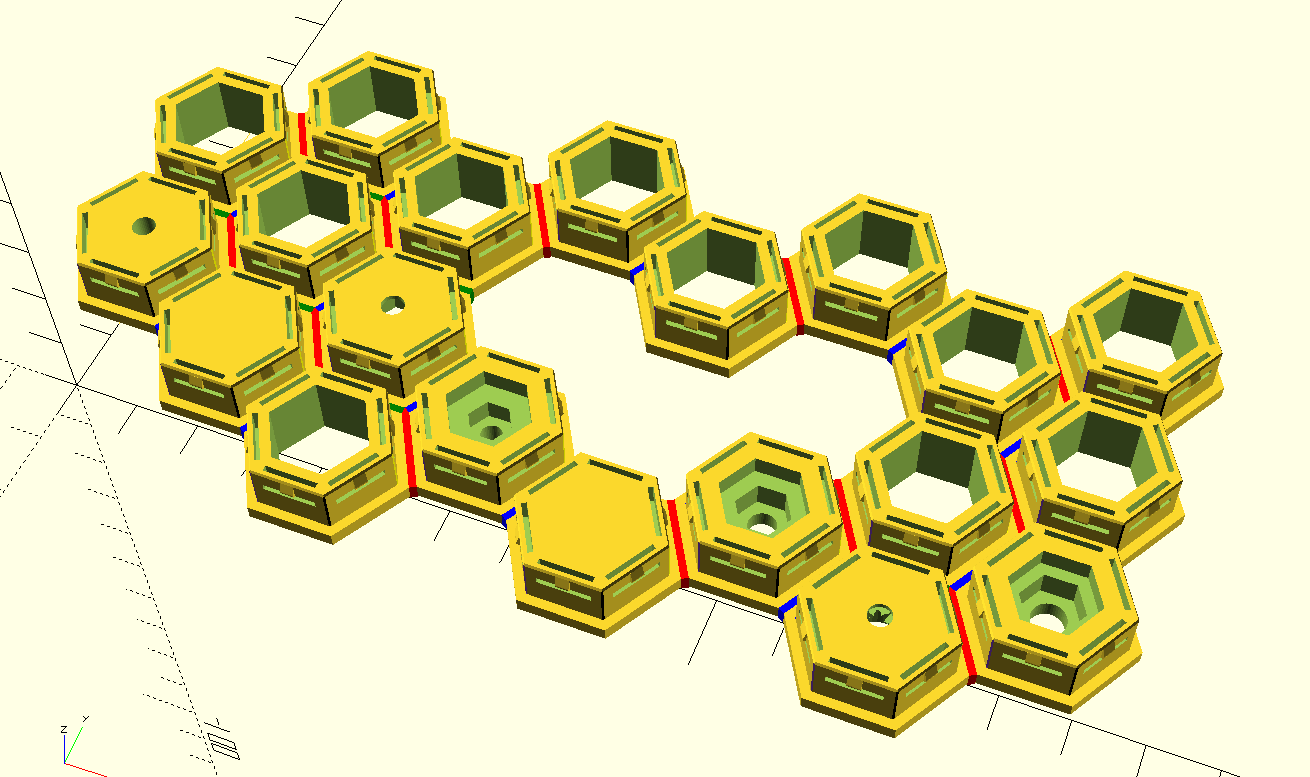

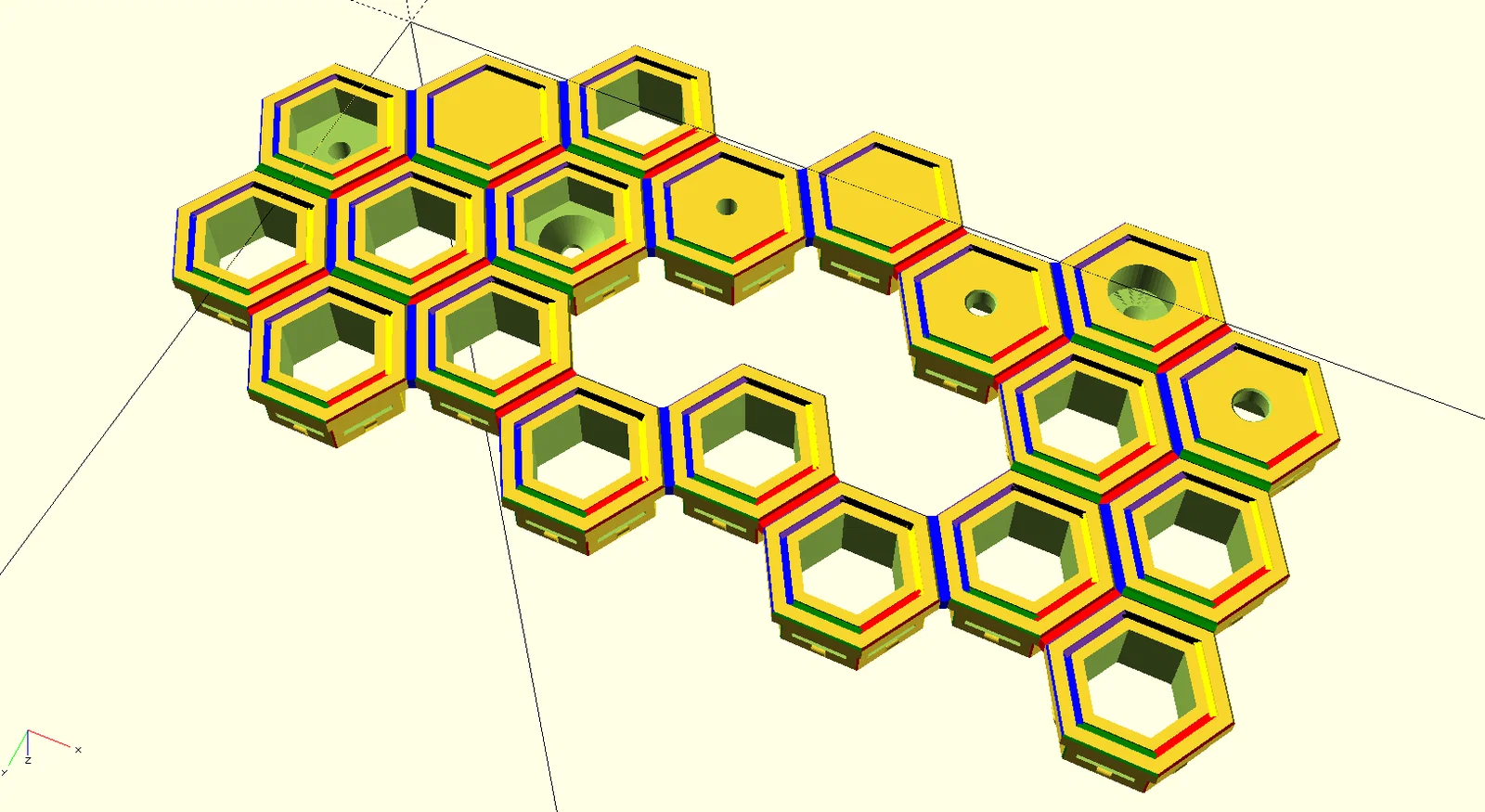

Inserts có thể được thiết kế với kích thước tuỳ ý bằng cách dùng một danh sách giá trị đã định nghĩa. Mỗi vị trí trong connector có thể gắn một trong các loại đã định sẵn.

• 0 - Không có insert
• 1 - Tâm rỗng
• 2 - Đặc
• 3 - Countersunk
• 4 - Đai ốc m3
• 5 - Đai ốc m4
• 6 - Đai ốc m5
• 7 - Empty counters

Chia sẻ các bản in (makes) và ý tưởng hay của bạn ở phần bình luận nha!

Một vài ví dụ:

Gắn tường bằng vít countersunk, xếp chồng phía trên một đai ốc m4.

structure = [[4], [0], [3]];

Một kết nối góc với “empty countersunk” và một ngàm gắn đai ốc m3.

structure = [ [ 1, 1 ], [7], [5] ];

Bạn cứ thoải mái thêm loại insert bạn thích, hoặc phụ mình sửa/chỉnh trên Github

https://github.com/neclimdul/hws_openscad_attachments_and_connectors
