GRÅPPA – Minimal Conduit Clip (Kẹp ống conduit tối giản) 1

6 hình

Đồ Gia Dụng

GRÅPPA – Minimal Conduit Clip (Kẹp ống conduit tối giản)

Tác giả plbarrio_1080574

Lượt tải
689
Lượt thích
84
Lượt coi
2.183

File 5 462,2 KB

  • ConduitClip_1777795451.scadSCAD · 2,1 KB
  • ConduitClip_1777795452.fcstdFCSTD · 54,7 KB
  • ConduitClip16mm_1777795453.stlSTL · 226,4 KB
  • ConduitClip20mm_1777795454.stlSTL · 81,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

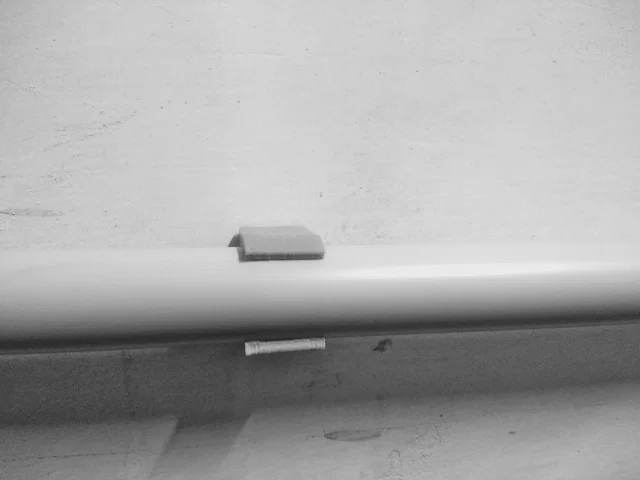

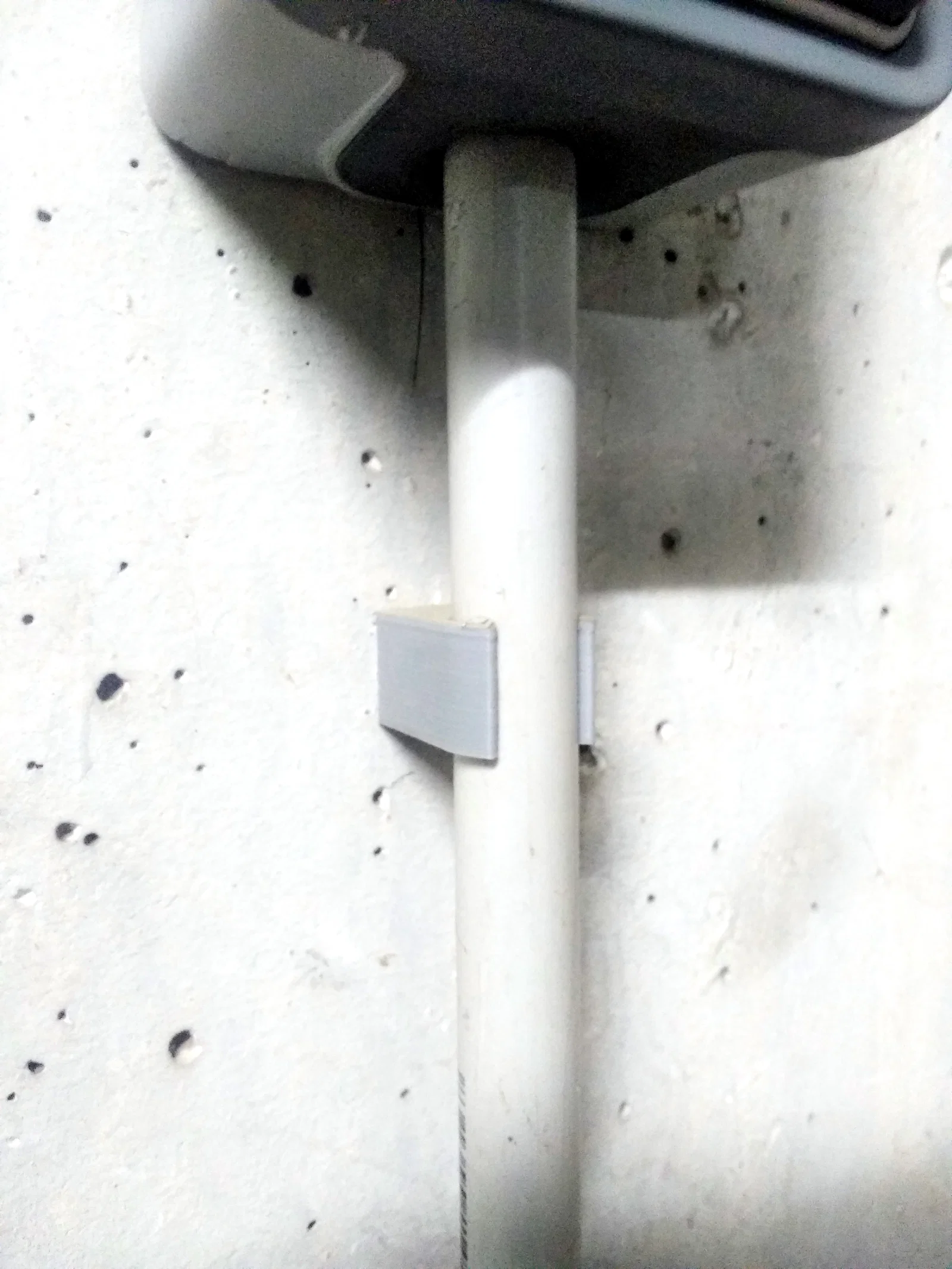

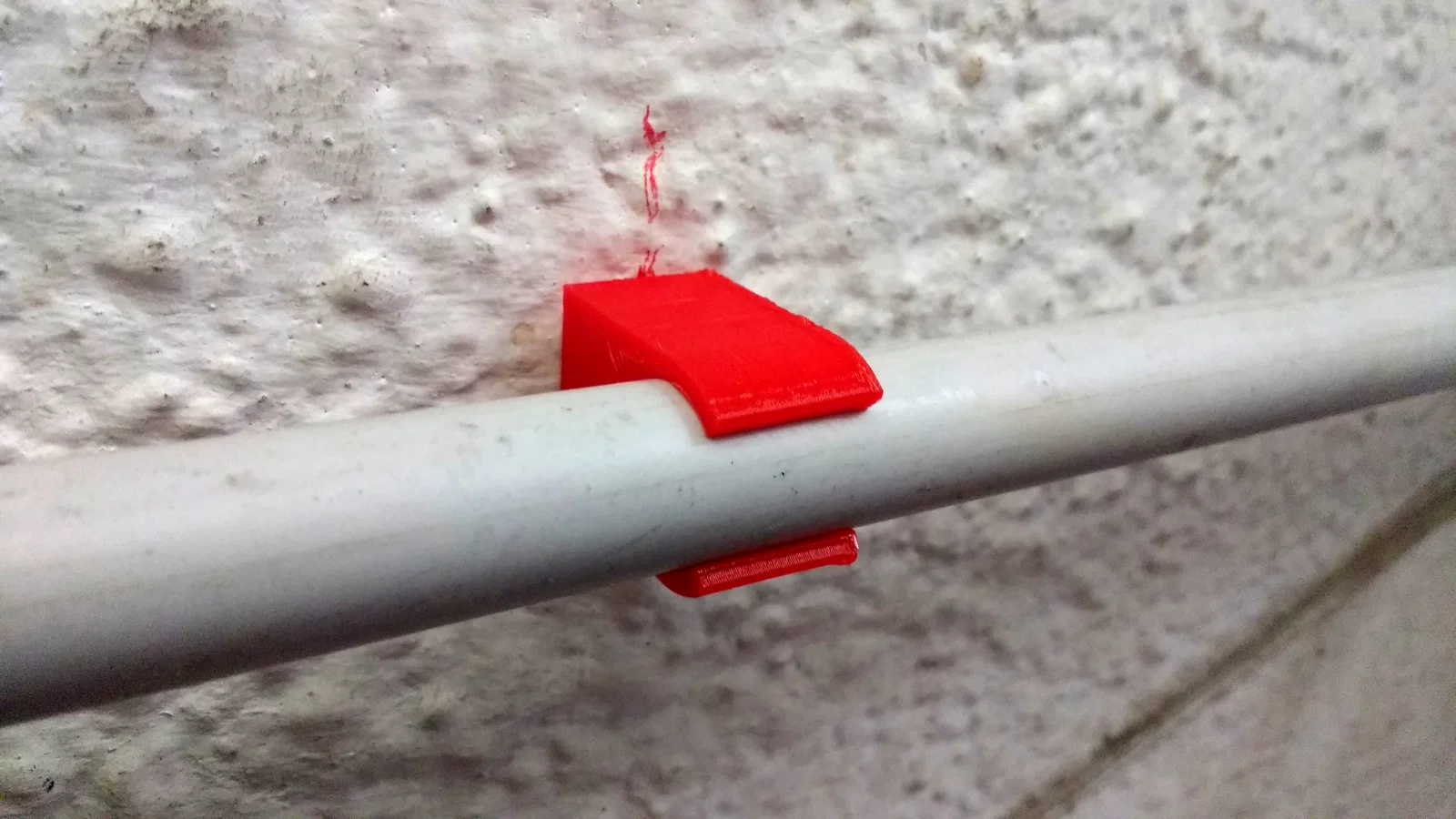

Kẹp tối giản, sạch sẽ, thiết kế để làm gọn và đẹp hơn khi ống conduit điện lộ thiên.

Đơn giản, chắc chắn và dễ in.

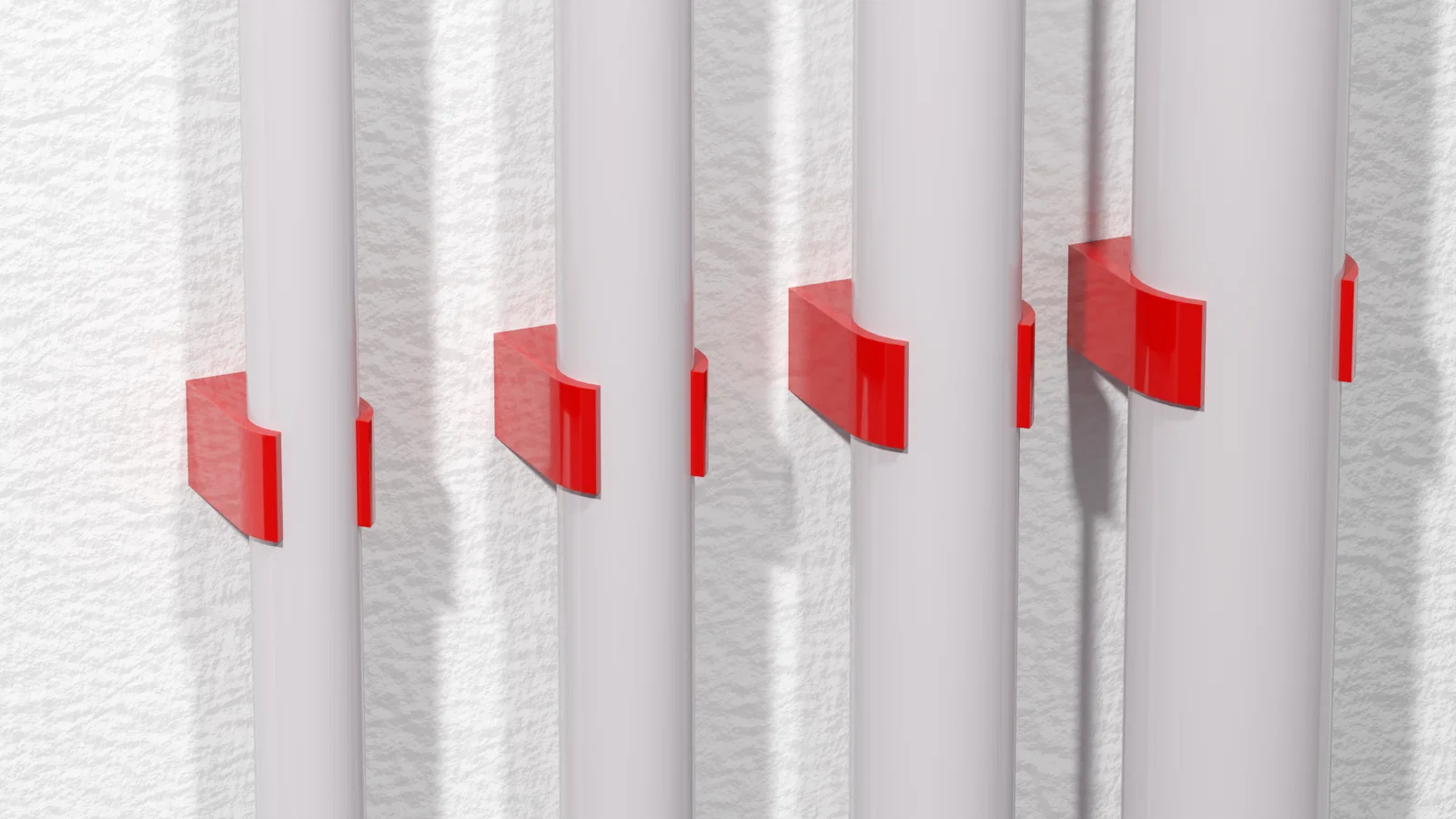

✔ Thiết kế gọn đẹp cho các vị trí lắp đặt nhìn thấy trực tiếp
✔ Bám chắc, giữ ổn định
✔ Không cần supports

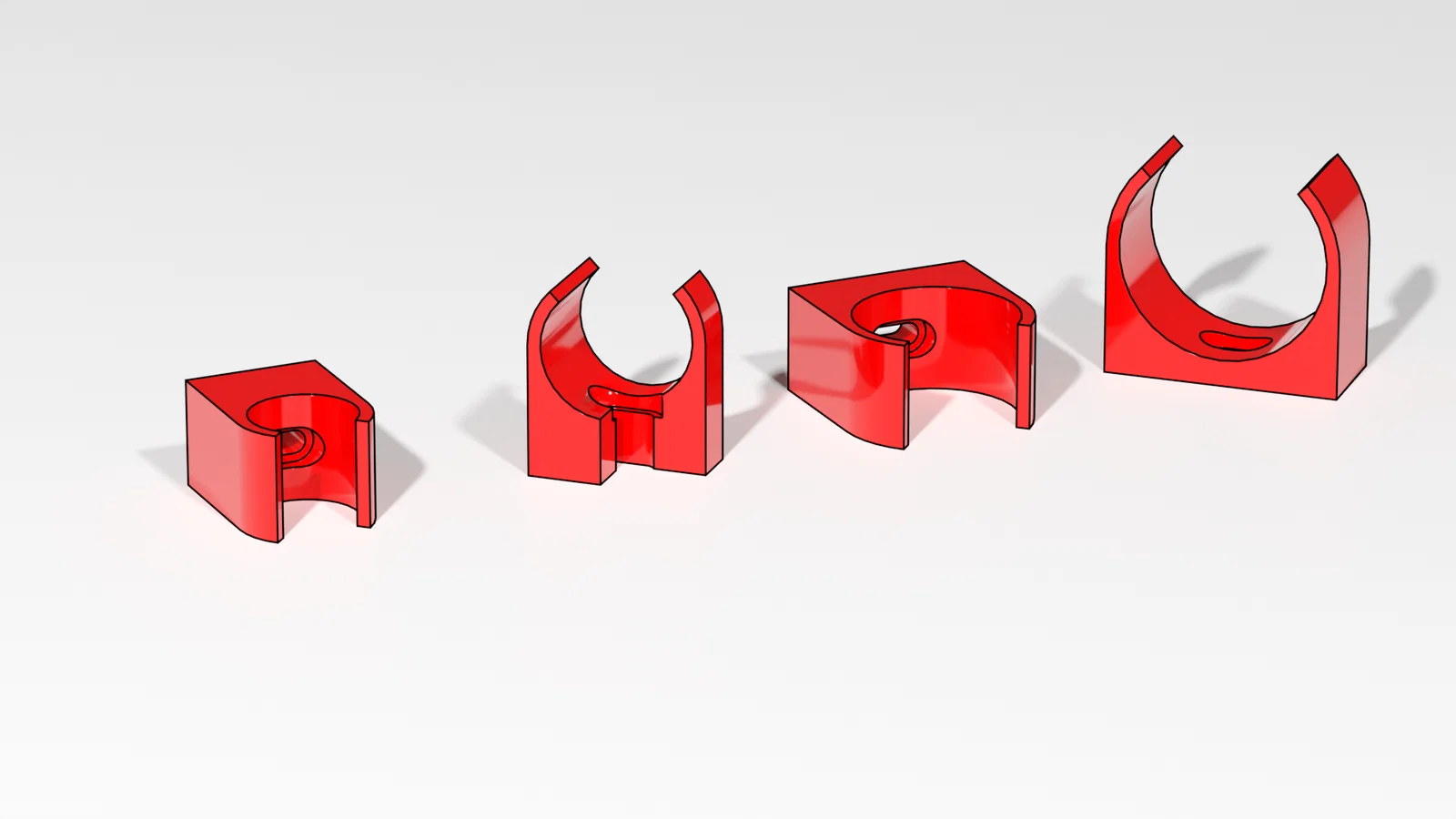

Có sẵn các size tiêu chuẩn (16mm, 20mm).

Có thêm nhiều kích thước và biến thể khác. https://cults3d.com/:133835

🇪🇸 Abrazadera para tubo eléctrico (16mm, 20mm). Totalmente personalizable en FreeCAD y OpenSCAD.

🇩🇪 Klemme für elektrische Rohre (16mm, 20mm). Vollständig anpassbar.

🇫🇷 Clip pour tube électrique (16mm, 20mm). Entièrement personnalisable.


Đây là một thiết kế hoàn toàn có thể tùy chỉnh.

Bạn có thể chỉnh model bằng:
- FreeCAD (Spreadsheet)
- OpenSCAD

Các tham số gồm có:
- Đường kính trong (Inner diameter)
- Độ dày thành (Wall thickness)
- Bề rộng kẹp (Clip width)
- Góc mở (Opening angle)
- Kích thước vít (Screw dimensions)


name

description

default value

intDiameter

Đường kính trong

16

wallThick

Độ dày thành

2

openAngle

Góc mở

90

clipWide

Chiều dài ống (chiều cao)

16

distToCenter

Khoảng cách từ tâm ống tới tường

20

screwDiameter

Đường kính vít

3.5

screwWide

Rãnh vít

5

screwHeadDiameter

Đường kính đầu vít

6

screwHeadHeigth

Chiều cao đầu vít

2

Cách in

Đặt chi tiết như hình minh họa.

Cập nhật

  • 2021.11.07 Tải lên file FreeCAD 0.19

  • 2021.11.10 Tải lên file STL kẹp 20mm

Category: Household Supplies
