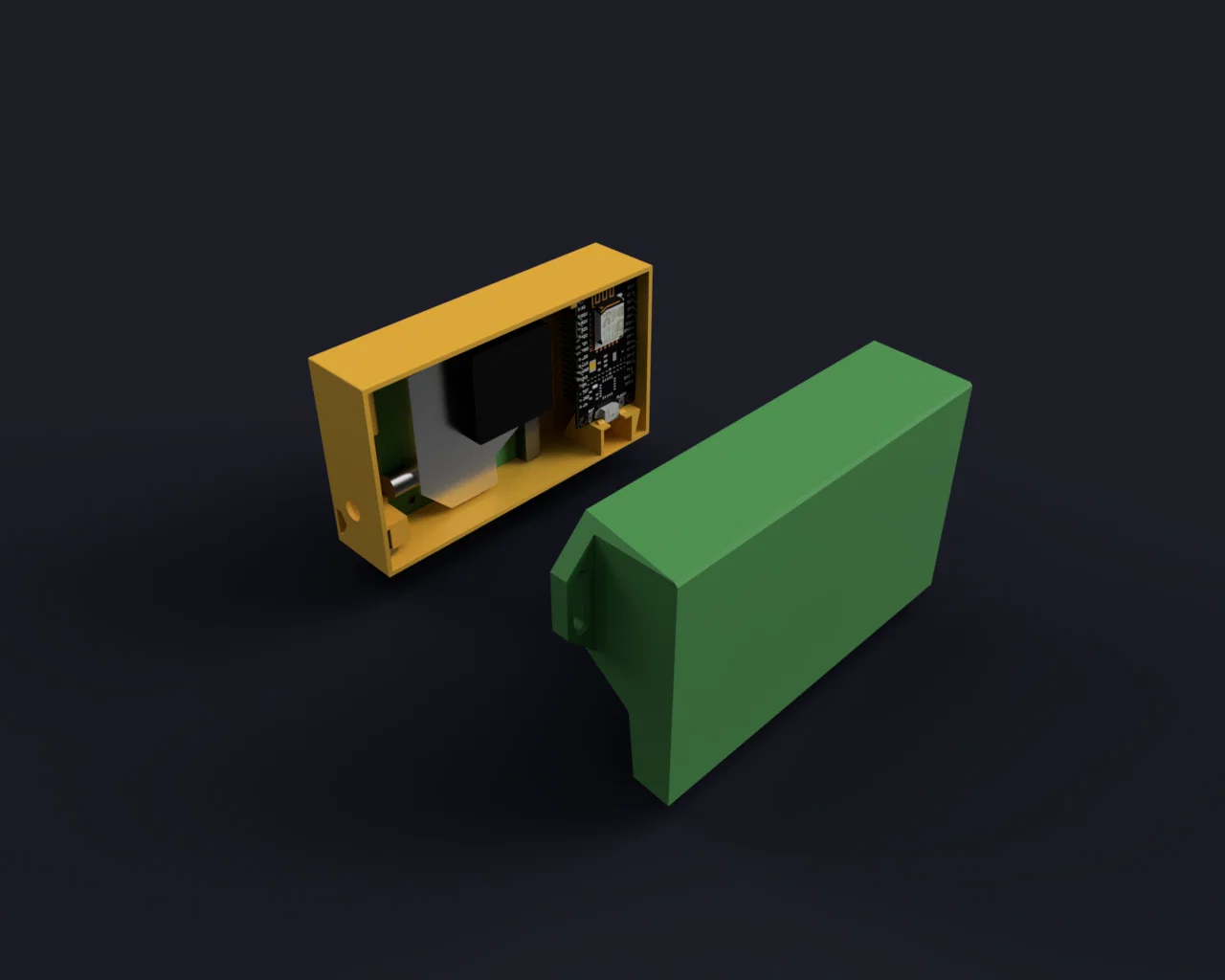

Vỏ case Sensor community (airRohr)

Mô tả chung

Vỏ case này được thiết kế để chứa các linh kiện dùng trong bộ kit tại đây: https://sensor.community/en/sensors/airrohr/

• NodeMCU v3 (ESP8266)
• Cảm biến bụi mịn SDS011
• Cảm biến nhiệt độ BME280

Hộp này được thiết kế để dùng ngoài trời nhưng phải đặt dưới mái che.

Kích thước ngoài: 155.2 x 92.2 x 34.4

Hướng dẫn in

• Nên dùng filament PETG vì chịu điều kiện ngoài trời tốt hơn.
• Không cần support để in cả hai phần.

Hướng dẫn lắp ráp

1. Kết nối tất cả linh kiện với nhau theo hướng dẫn tại https://sensor.community/en/sensors/airrohr/

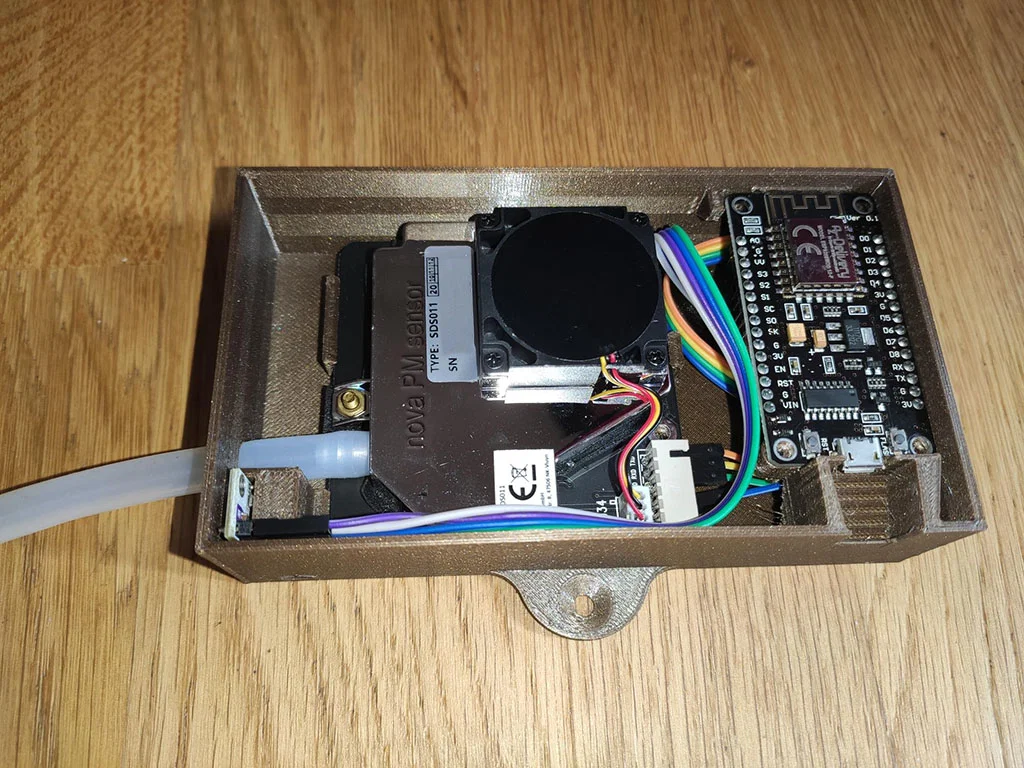

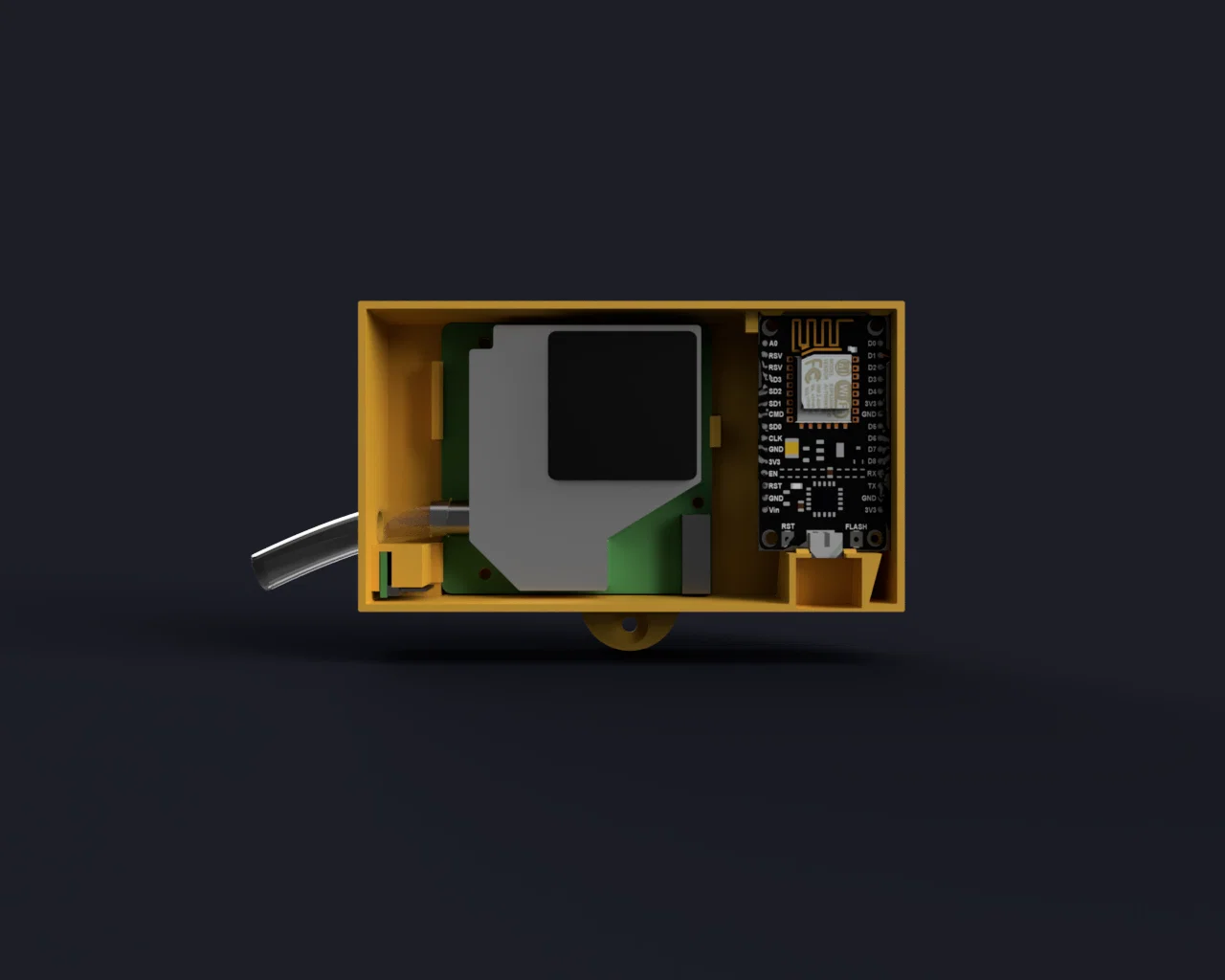

2. SDS011: Bắt đầu bằng cách luồn ống mềm vào lỗ tròn, sau đó bấm (clip) SDS011 vào vỏ (không cần vít khi lắp)
3. NodeMCU: Bấm (clip) NodeMCU vào (không cần vít khi lắp)
4. BME280: Đặt bme280 vào khe:

1. Cắt phần vách mỏng để dây USB đi qua:

Hỗ trợ Remix

Để remix dễ hơn, file Fusion 360 định dạng f3d hiện đã có sẵn để tải về!
