Nắp che dây cho Prusa Enclosure (Cable Cover)

Mình rất muốn dùng bộ cable management của GiantBrain nhưng thấy gần như không thể lắp được nếu không phải liều kẹp/ép trúng dây của air filter.

Bản remix này giúp việc lắp đặt nhẹ nhàng, không còn rủi ro kẹp dây. Ngoài ra nó chỉ dùng 3 bộ vít + ê-cu M3x8 (mỗi cặp dùng 1 miếng cố định), 4 vít M3x4 để bắt các cover dài và cover dọc, và 2 vít M3x12 cho combo air filter + top hatch. Tất cả vít đều lấy từ phần dư của bộ enclosure khi lắp.

Vì mình không nghĩ mọi người sẽ tháo lên tháo xuống mấy cái cover này mỗi ngày, nên mình chọn kiểu thiết kế vặn vít trực tiếp vào nhựa (screw-into-plastic). Nếu lỗ bị rộng ra sau khi tháo/lắp nhiều lần thì cứ in lại cái mới thôi! :D

[UPDATE 28-11-23]

What to print:

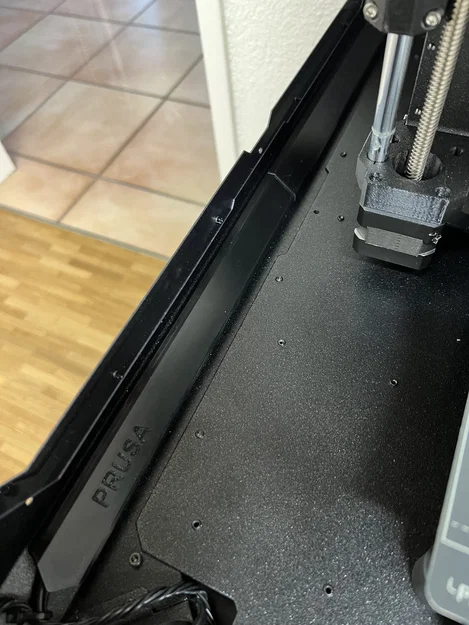

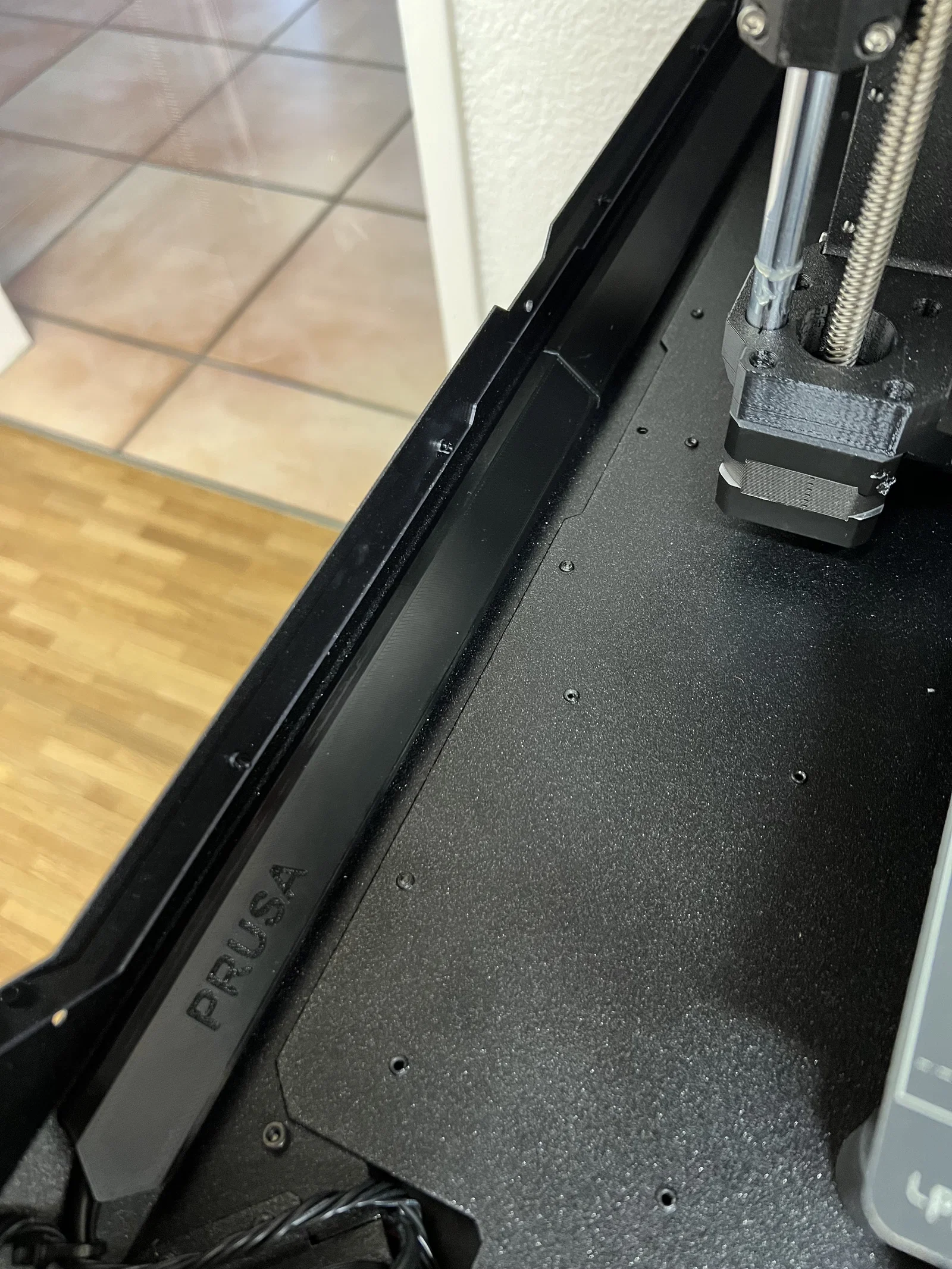

• 2 cái dài lắp ở cạnh dưới bên trái của enclosure
• 2 cái ngắn lắp ở đoạn dựng đứng (vertical rise) bên trái
• 2 cái ngắn lắp ở phía trên mặt sau (khu air filtering unit) – có 2 phiên bản: có khe đi dây hoặc không có (đọc bên dưới)
• mỗi cặp cover cần 1 chi tiết đỡ (supporting element)
• file 3mf đi kèm có đầy đủ các phần cần in và có thêm một lựa chọn khác (không được chọn để in) dùng trong trường hợp bạn không có option air filter (nhưng nếu không có filter thì chắc bạn cũng không cần lắp phần dọc và phần phía sau)

How to install

• bắt các supporting element từ phía trong
• trượt đầu phẳng của từng cover vào supporting element rồi bắt vít cố định từ phía ngoài
• nếu bạn gặp khó khăn khi lắp, tham khảo vài mẹo sau:
  • taro/đi ren sẵn các lỗ trước khi lắp cover
  • mở / tháo tấm top panel (cái này giúp RẤT nhiều)
  • nhờ thêm một người phụ

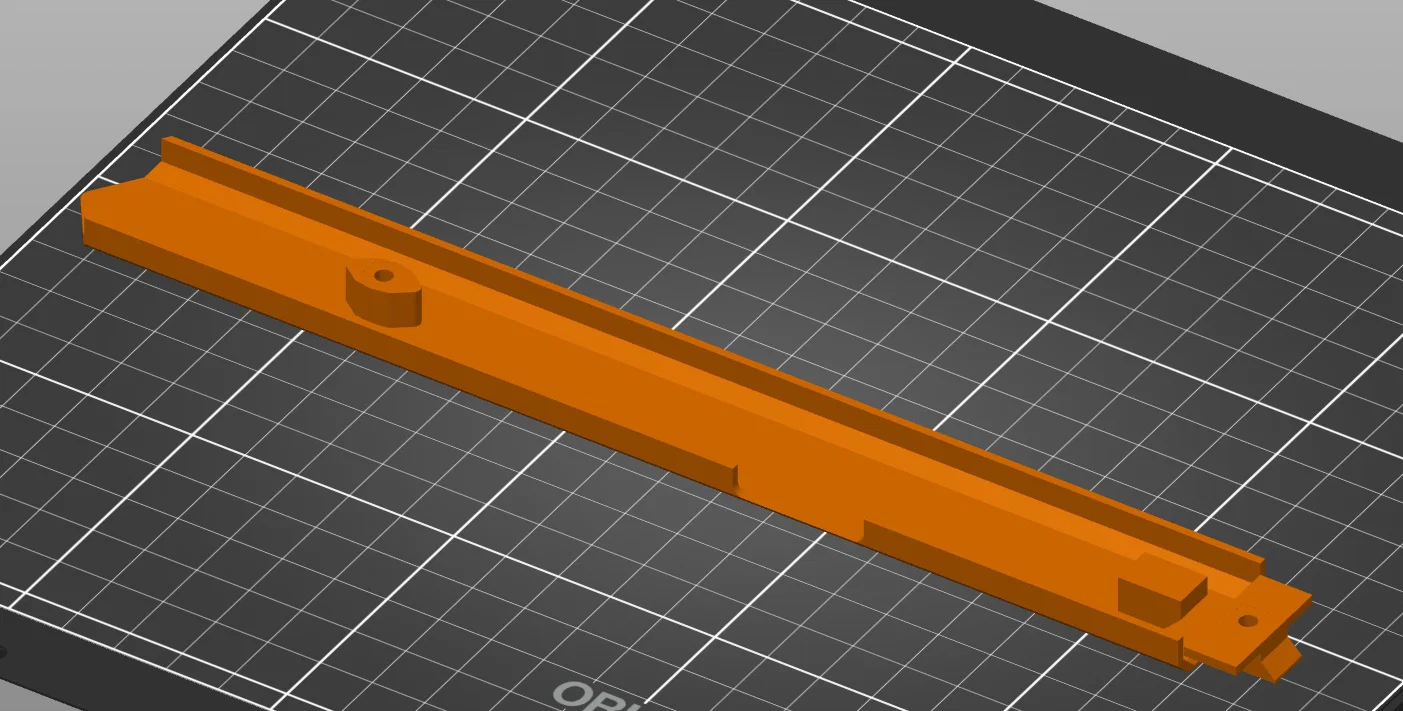

Ảnh chụp màn hình trong slicer cho thấy supporting element và cover khớp cơ khí với nhau như thế nào.
