Ống đựng mũi khoan dạng ống xoay - 1.0mm đến 8.0mm
Ống đựng mũi khoan in 3D gọn gàng cho dải 1.0–8.0mm (bước 0.5mm, 15 mũi). Nắp xoay có cơ chế spring detent print-in-place để “click” đúng vị trí, dễ chọn size và khóa nắp khi dùng.
Mô tả
Video hoạt động
Tổng quan

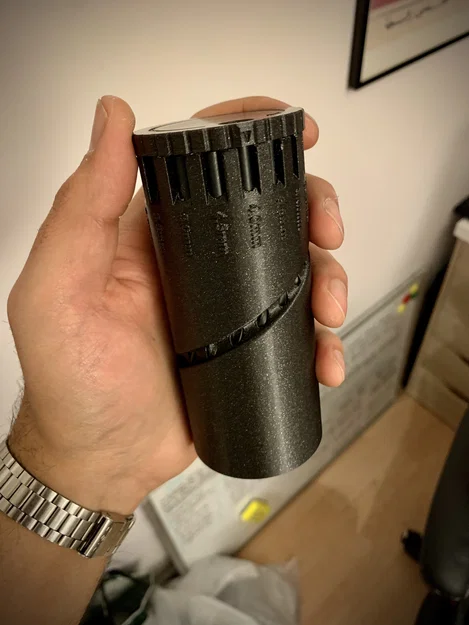

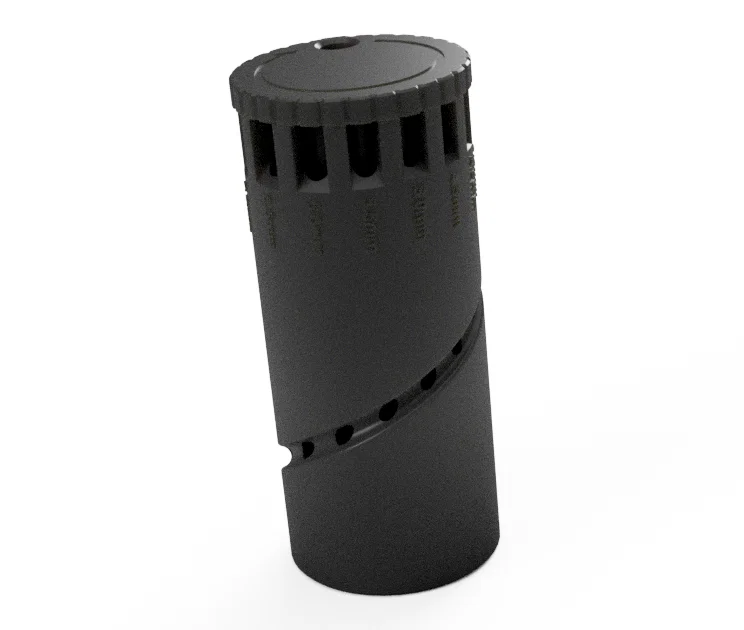

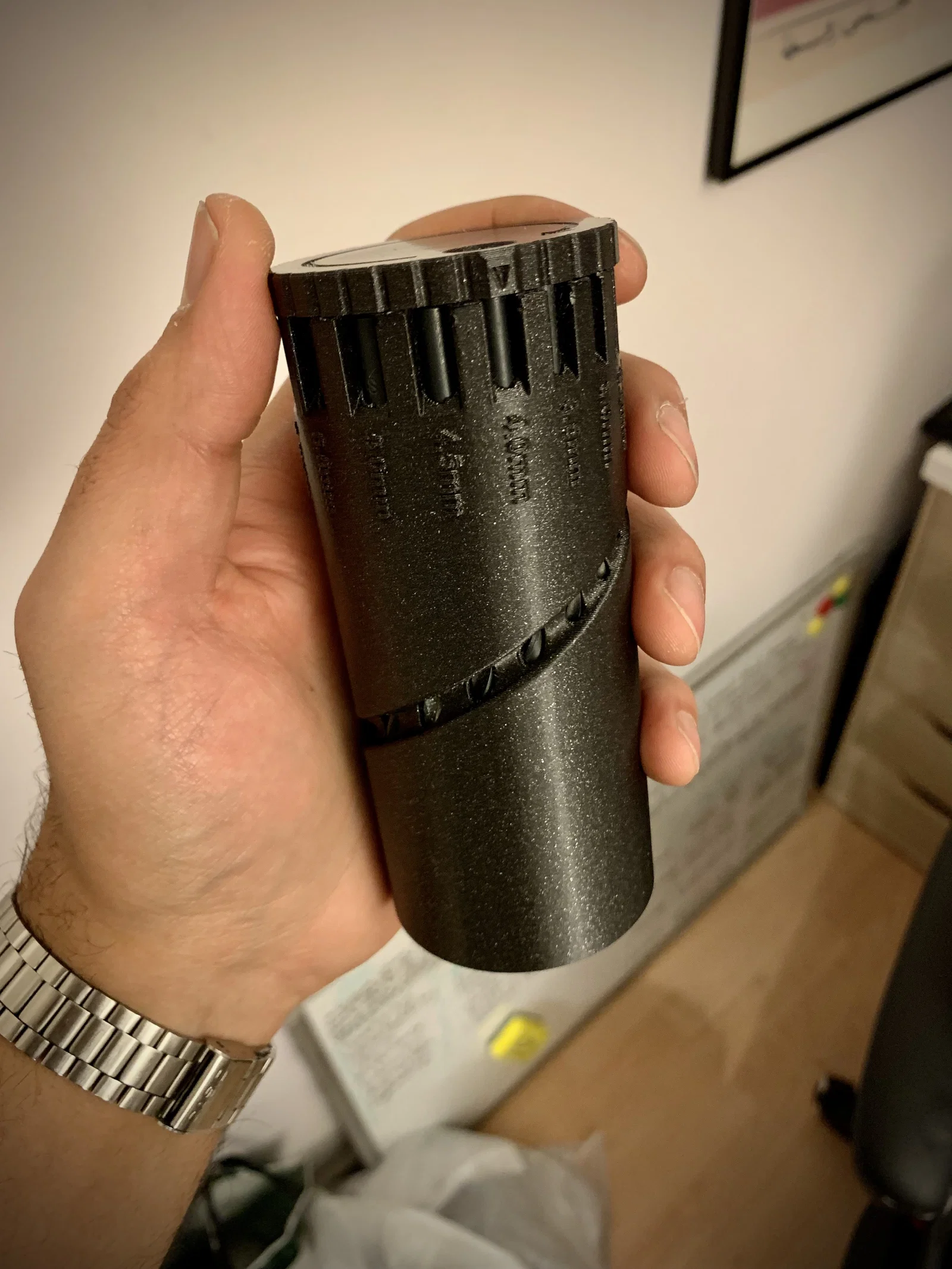

Đây là ống đựng mũi khoan dạng compact có thể in 3D, giúp bạn cất gọn các mũi khoan từ 1.0mm đến 8.0mm theo bước 0.5mm, tổng cộng 15 mũi.

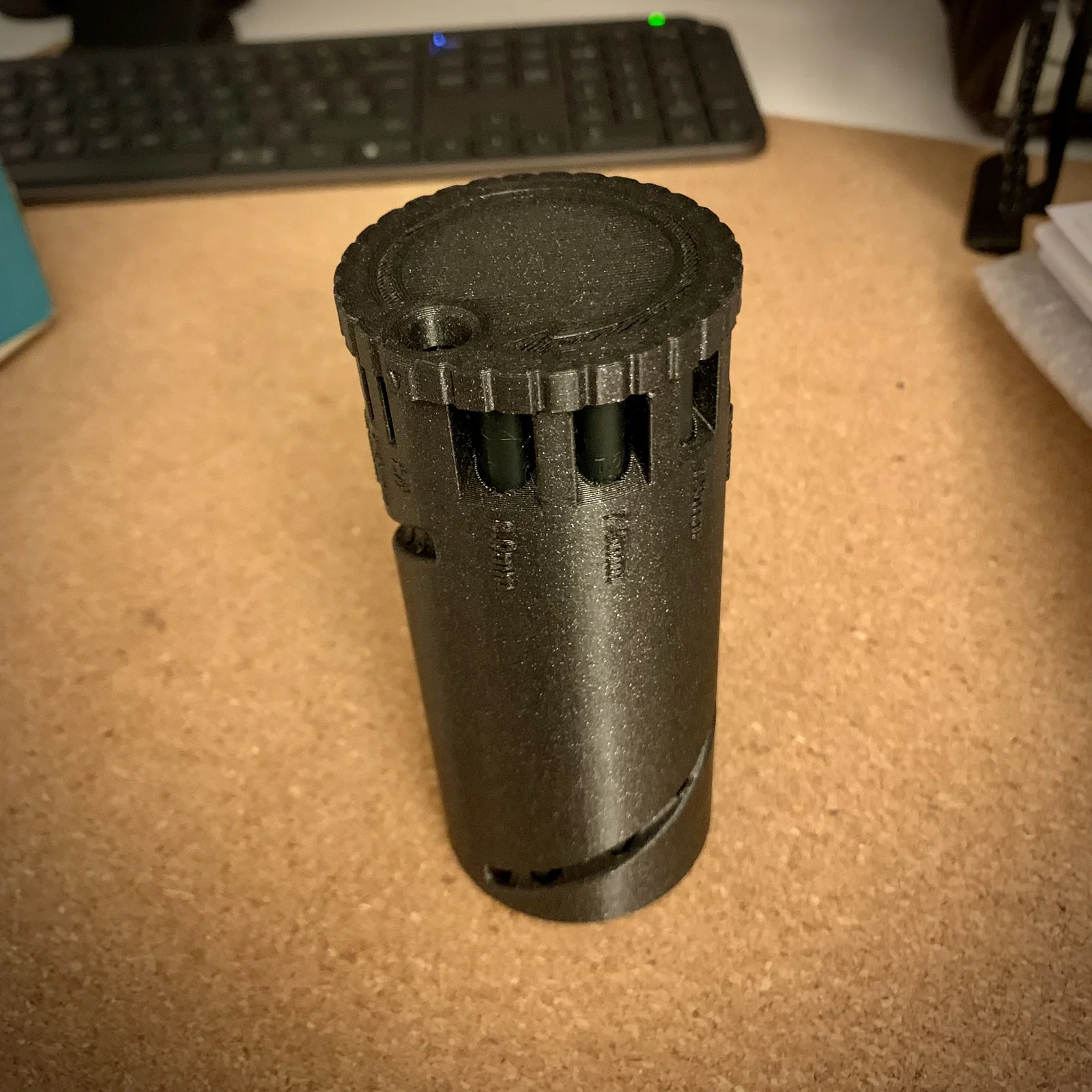

Phần nắp có cơ chế spring detent print-in-place, khi xoay sẽ “click” vào đúng vị trí để canh thẳng và khóa nắp lại khi bạn chọn đúng size mũi khoan cần dùng.

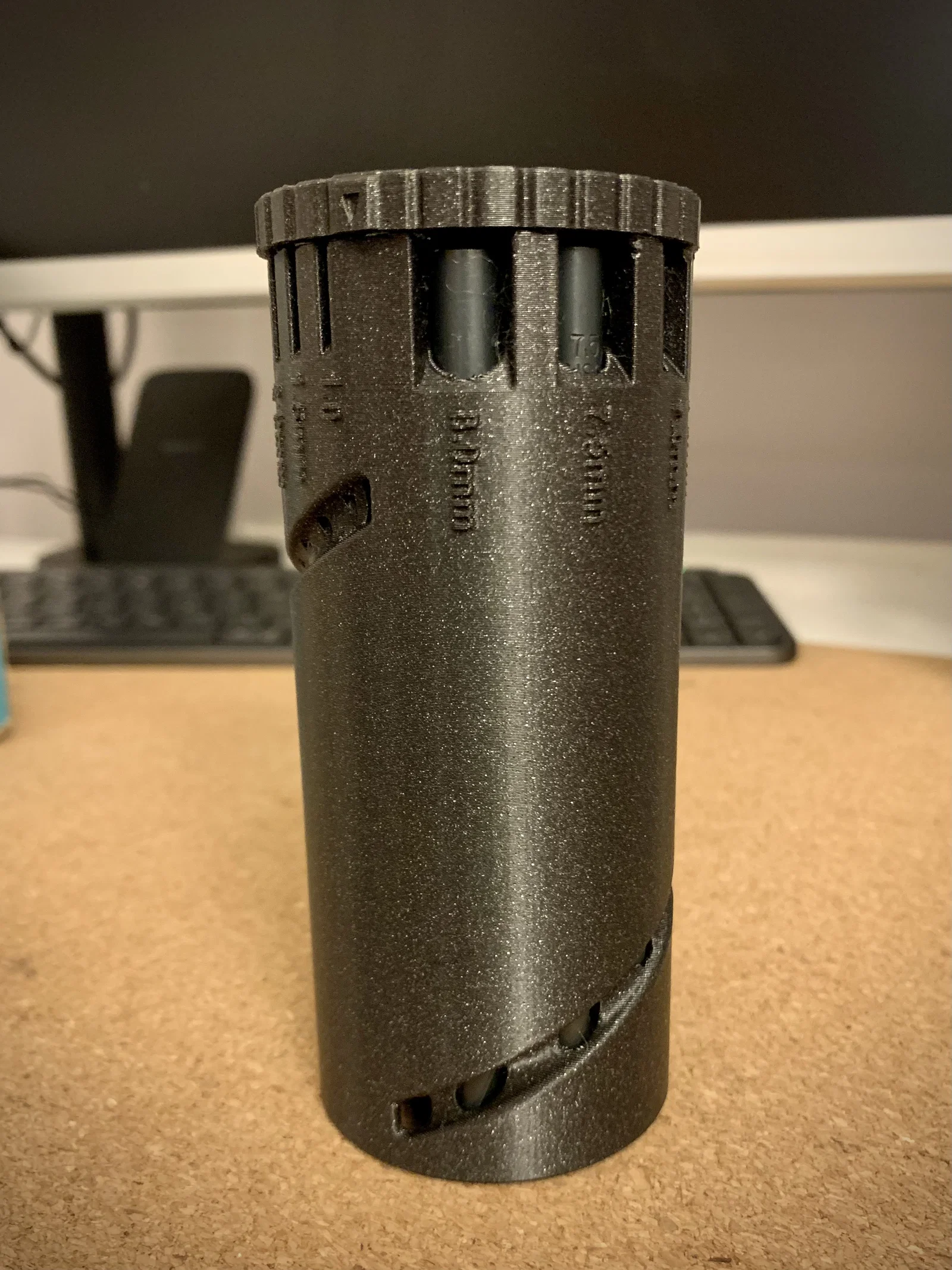

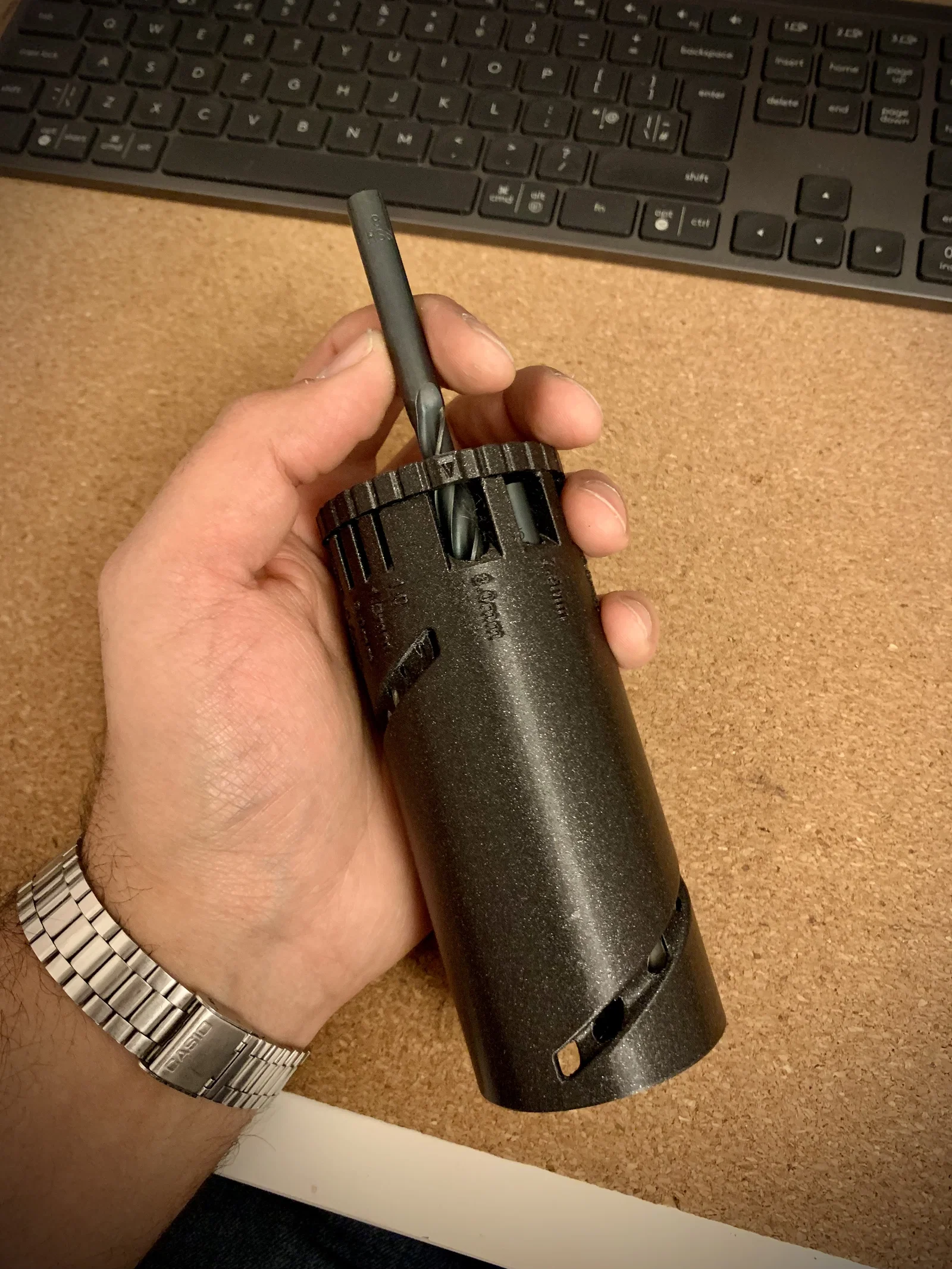

Chỉ cần xoay nắp theo chiều kim đồng hồ đến khi mũi tên chỉ đúng size mũi khoan bạn cần, rồi nghiêng ống để lấy mũi khoan ra. Khi nạp lại mũi khoan thì làm ngược lại.
UPDATE - 20/NOV/2023
Model này hiện có 2 phiên bản: print-in-place và phiên bản tách rời từng chi tiết (discrete component). Tùy máy in và thiết lập in, bản print-in-place có thể cần dùng lực một chút để “ráp” cho cơ chế chạy trơn sau khi in. Bản tách rời ít nhạy với các yếu tố này hơn và có thể dễ in hơn.
Phiên bản tách rời có sẵn cơ chế gài (fastening) tích hợp và không cần thêm linh kiện hay ốc vít. Chỉ việc bấm nắp vào thân chính là dùng được ngay!
Linh kiện nắp
Thân chính
Thiết lập in & Lắp ráp
Thiết lập in chính:
Phiên bản print-in-place
- Đã test với Prusament Galaxy Black PLA
- Profile: Prusa Slicer 0.2mm Quality
- Máy in: Prusa Mini+
- Chiều cao lớp: 0.2mm
- Perimeters: 3
- Extra perimeters on overhangs: Enabled
- Hướng đặt mẫu:
Phiên bản discrete component
- Đã test với Prusament Galaxy Black PLA
- Profile: Prusa Slicer 0.2mm Quality
- Máy in: Prusa Mini+
- Chiều cao lớp: 0.2mm
- Perimeters: 3
- Extra perimeters on overhangs: Enabled
- Supports: Enabled chỉ cho linh kiện nắp (đã test với organic supports)
- Hướng đặt mẫu:
Lắp ráp:
Phiên bản print-in-place
Không cần lắp ráp! Cơ chế nắp có thể cần dùng lực để “bung” ra sau khi in. Bạn có thể chèn một cây spudger mỏng vào khe giữa nắp và thân chính để nới nắp ra. Khi đã trơn rồi, xoay nắp vài vòng để rà cho đến khi nắp quay mượt.
Phiên bản discrete component
- Nới phần spring detent trên linh kiện nắp bằng cách tác lực nhẹ theo phương ngang cho đến khi nó tách khỏi bề mặt bên dưới. Khi ấn vào, nó phải bật lại tự do.
- Canh mũi tên trên nắp trùng với bất kỳ vị trí mũi khoan nào, rồi đưa trục nắp vào đúng lỗ trung tâm tương ứng trên thân chính như hình. Ấn cho đến khi nắp “click” vào hẳn vị trí.
- Xong! Lúc này nắp sẽ quay trơn và sẽ “click” vào từng nấc (detent) cho mỗi size mũi khoan bạn chọn.
Chúc bạn in ngon (và khoan đã)!
