Ống kính macro 3D lập thể (phóng đại 2x) cho máy ảnh Sony FE

Thiết kế này kết hợp hai ống kính hiển vi 4x để tạo thành một ống kính macro 3D lập thể, với độ phóng đại 2x và khoảng cách stereo baseline là 5mm.

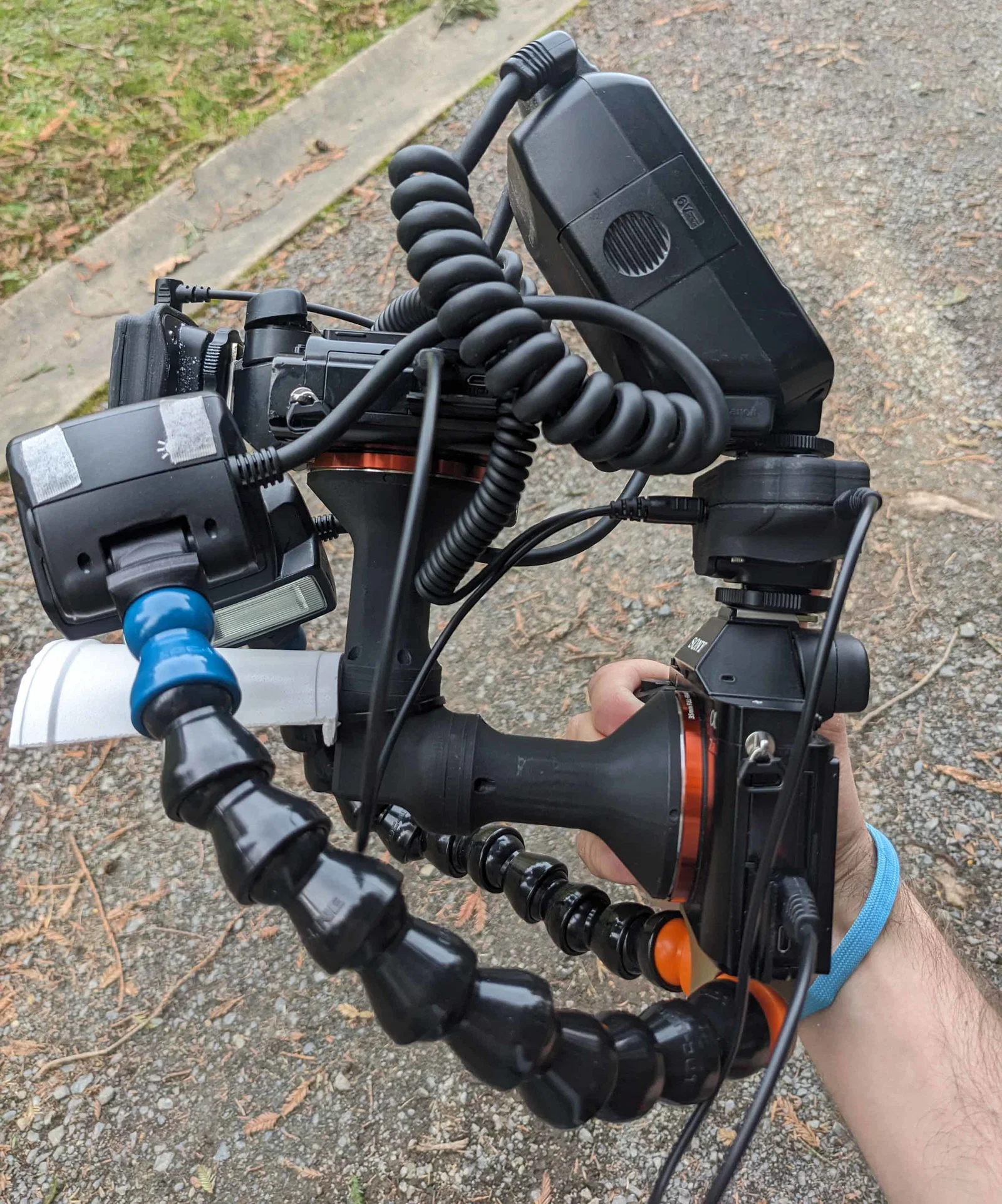

Sản phẩm này được thiết kế để chụp cầm tay ngoài trời với đèn flash, thay vì chụp trong studio trên chân máy, giúp bạn có thể chụp các chủ thể sống trong môi trường tự nhiên của chúng. Quay video cũng hoàn toàn khả thi.

Trường nhìn tại mặt phẳng tiêu cự là 18x12mm trên máy ảnh full-frame, hoặc 12x8mm trên máy ảnh crop 1.5x. Các chủ thể lớn hơn sẽ không chụp được vì độ phóng đại cố định ở mức 2x.

Bạn cần hai máy ảnh Sony E/FE, tốt nhất là cùng một model.

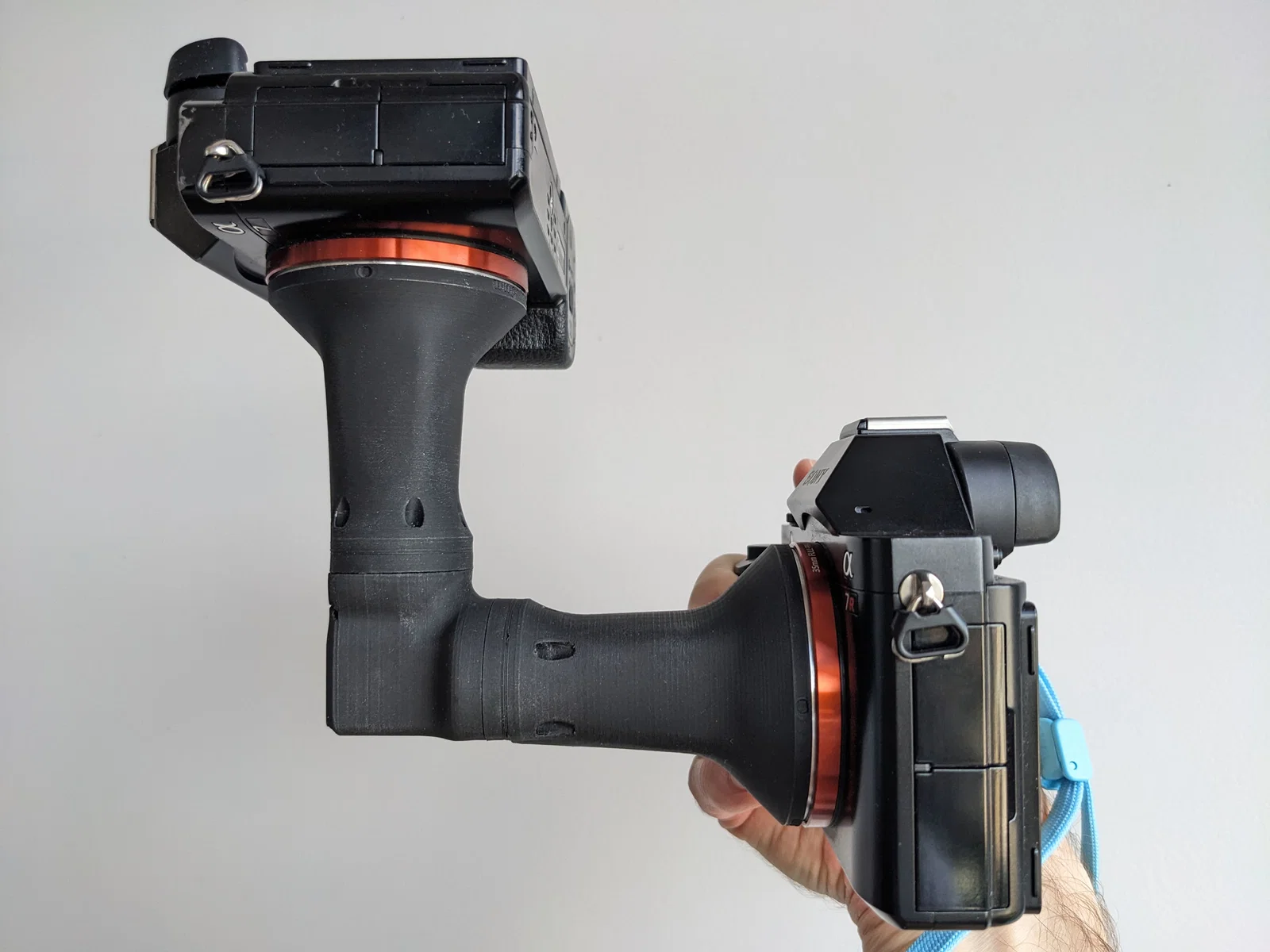

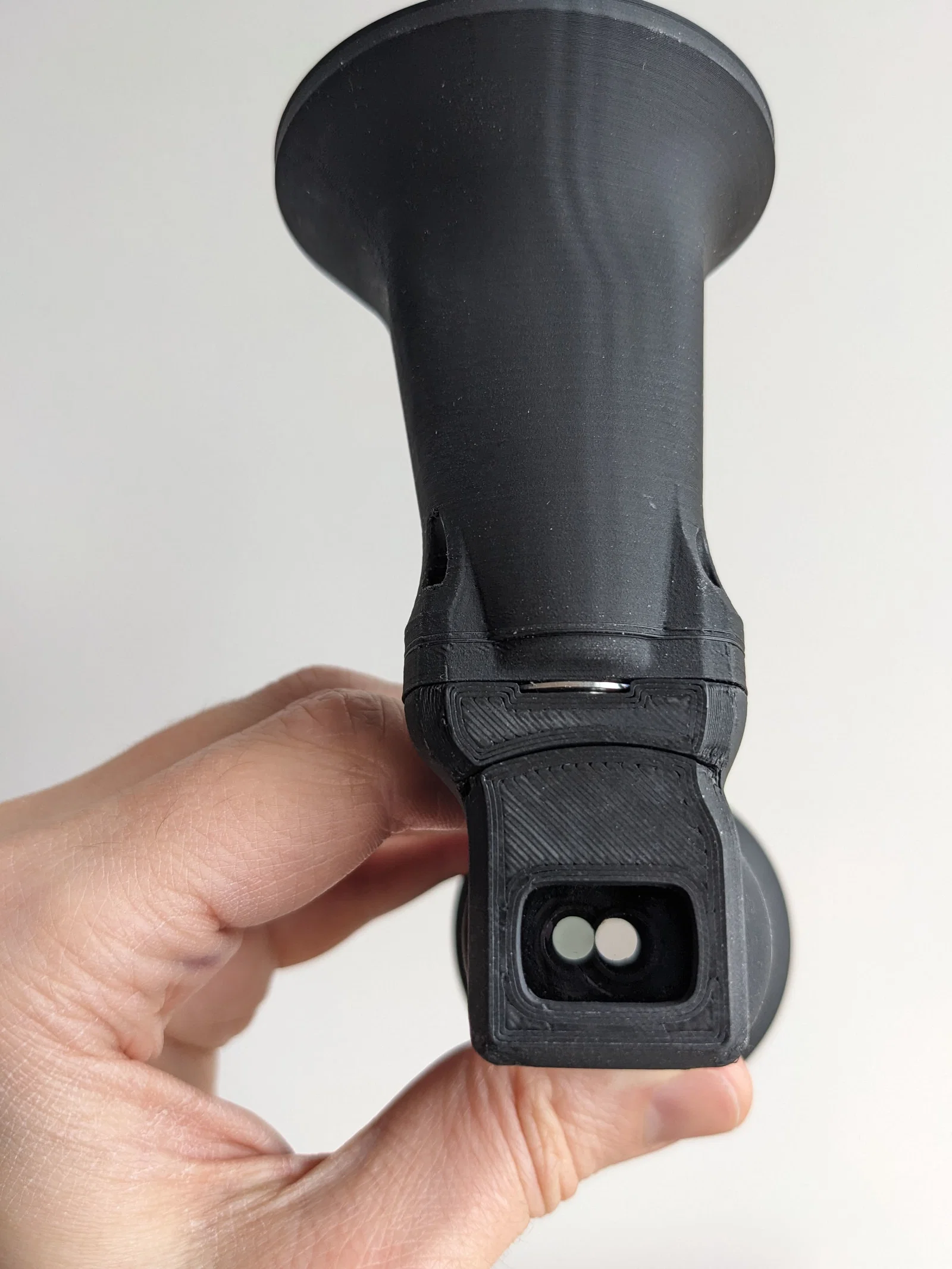

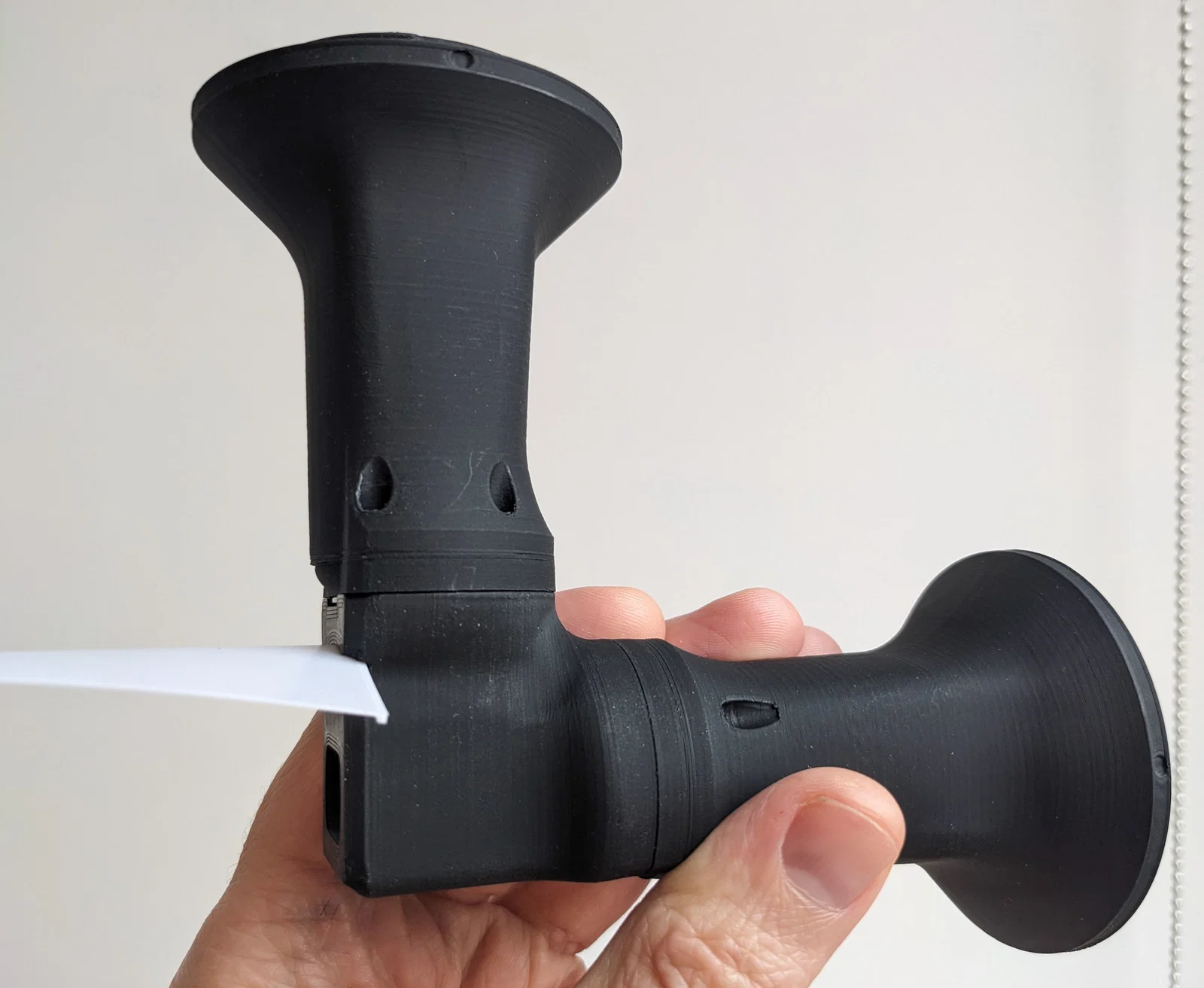

Các kính hiển vi chụp qua một lăng kính tách chùm (beamsplitter prism) để một máy ảnh có thể gắn ở trên hoặc dưới giàn máy, trong khi máy còn lại hướng thẳng vào chủ thể.

Khoảng cách stereo 5mm đạt được bằng cách dịch chuyển cả hai kính hiển vi lệch khỏi đường tâm của lăng kính 2.5mm.

Mỗi máy ảnh sau đó được dịch chuyển thêm 5mm nữa. Độ lệch này tương đương với việc dịch chuyển tiêu chuẩn phía sau của máy ảnh view camera, giúp trường nhìn và mặt phẳng lấy nét của cả hai máy ảnh trùng khớp hoàn toàn.

Cách tiếp cận này tránh hiệu ứng "toe-in" làm ảnh lập thể khó xem và đảm bảo chủ thể luôn nét từ cạnh này sang cạnh kia (không gặp vấn đề như kính hiển vi 3D kiểu Greenough).

Đây là mặt cắt nhìn từ trên xuống; vật thể đầu tiên là lăng kính ở trên, tiếp theo là kính hiển vi bị lệch, và máy ảnh bị lệch thêm ở phía dưới:

Tôi có thể hỗ trợ các dòng máy mirrorless khác nếu bạn yêu cầu, hãy để lại bình luận nếu bạn dự định lắp ráp hệ thống này: Canon RF, Nikon Z, Fujifilm X, Leica L, hoặc Micro Four-Thirds.

Giới thiệu về hệ thống

Hướng dẫn in 3D

Tôi chỉ thử nghiệm với nhựa eSUN ABS+ Black và sẽ không hỗ trợ hay hướng dẫn cho các loại khác. Tôi đặc biệt khuyến nghị sử dụng nhựa ABS hoặc ASA trừ khi bạn muốn tự thử nghiệm với các cài đặt.

In mỗi file sau một bản:

• Full-frame - 5mm baseline - Body set.stl
• Full-frame - 5mm baseline - Camera connectors - 2x magnification - Sony FE.stl
• 4mm apertures for Reakway 4x microscope.stl

Với các cài đặt:

• Chiều cao lớp in: 0.1mm
• Tường (Perimeters): 3
• Infill: 13% rectilinear (hoặc tương đương)
• 9 lớp trên, 8 lớp dưới
• Đường kính đầu phun: 0.4mm
• Bù chân voi (Elephant foot compensation): Tắt
• Độ co rút nhựa: (Cần thiết cho nhựa ABS)
• Trong SuperSlicer đặt độ co rút là 99.5% trong cài đặt sợi nhựa.
• Trong PrusaSlicer chọn model và đặt tỉ lệ X và Y là 100.5%, giữ Z là 100% (mở khóa tỉ lệ khung hình).
• Trình tạo tường: Classic (Tôi chưa thử với Arachne).
• Support: Không cần.
• Nhựa: eSUN ABS+ Black (phải là màu đen và độ nhám cao để tối ưu quang học).
• Tốc độ quạt: 30% cho đầu nối máy ảnh, 60% cho bộ khung, 100% cho vòng khẩu độ 4mm.

In một bản phần "diffuser":

• Nhựa trắng, tôi dùng PETG trắng.
• Infill 100%.
• Chiều cao lớp 0.2mm.

Phụ kiện và công cụ

Cần các linh kiện:

• Reakway 4x plan microscope objective x 2.
• 18mm cube beamsplitter prism x 1.
• Ốc M2x6mm x 18.
• M2 heatset threaded insert x 18.
• Tấm xốp dính đen (dày <= 1mm).

Công cụ:

• Mỏ hàn thiếc.
• Búa.
• Đũa gỗ.
• Cây lục giác 1.5mm đầu bi.
• Khăn lau ống kính/tăm bông.
• Dung dịch lau ống kính hoặc cồn isopropyl.

Thiết bị máy ảnh:

• 2 máy ảnh Sony E/FE (tốt nhất là giống hệt nhau).
• Đèn flash macro dạng cánh tay đôi (khuyên dùng).

Lắp ráp

... (Vui lòng tham khảo hình ảnh hướng dẫn đính kèm cho từng bước chi tiết).

Chụp ảnh và chỉnh sửa

Vì camera trên/dưới chụp qua gương, bạn cần lật ngược ảnh từ camera đó.

Tôi có kèm file zip chứa cấu hình hiệu chỉnh ống kính (lens correction profiles) cho Adobe Lightroom (.lcp) và Darktable (.xml) để khắc phục hiện tượng tối góc do ống kính lắp lệch 5mm.
