Hộp số (Gear box) tương thích bộ lắp ráp Merkur

Phát hành 18.11.2023
Cập nhật 20.11.2023: bánh răng mới, thêm trục có tay quay, hình ảnh mới

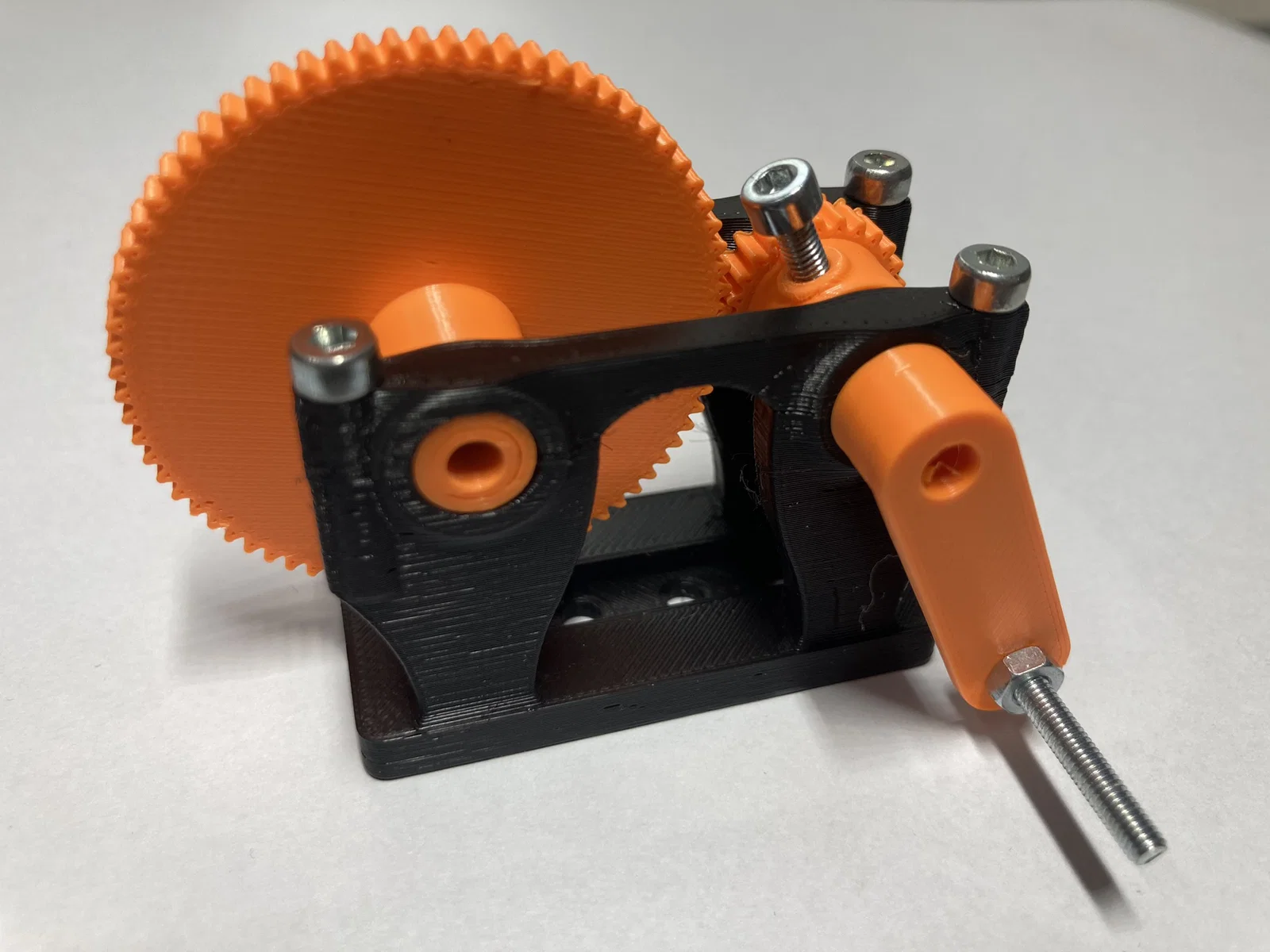

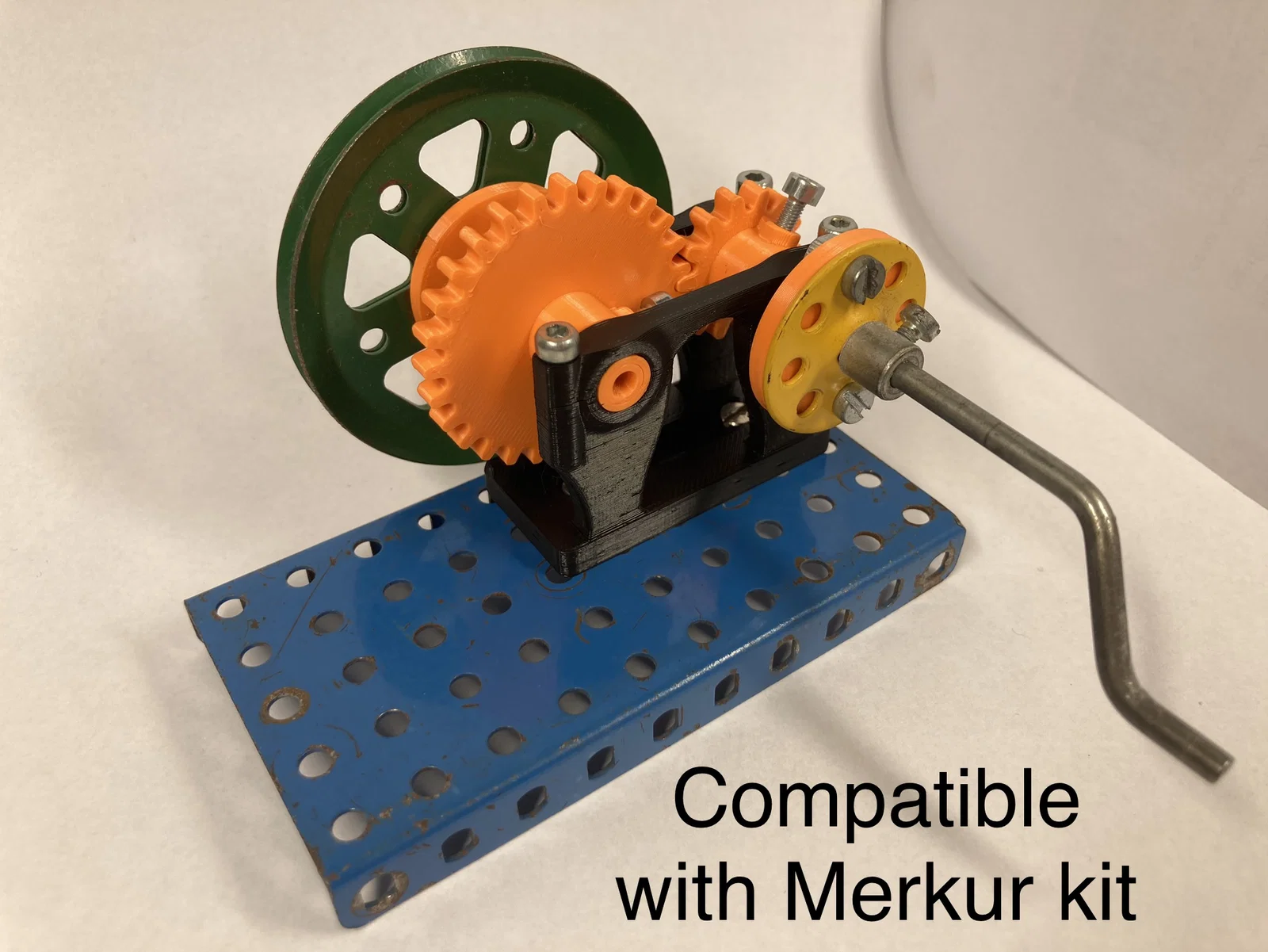

Gearbox tương thích với bộ lắp ráp Merkur. Tỉ số truyền có thể điều chỉnh bằng cách thay đổi các bánh răng trên các trục.
Các bánh răng trên trục được cố định bằng vít M3. Có thể tạo ren cho vít bằng taro, nhưng nếu khéo một chút thì vẫn có thể vặn vít vào mà không cần tạo ren trước.

Tỉ số truyền cho các bộ bánh răng khác nhau:

• 1:4 (bánh răng 20 răng và 80 răng)
• 1:3 (bánh răng 25 răng và 75 răng)
• 1:2 (bánh răng 33 răng và 67 răng)
• 1:1 (bánh răng 50 răng và 50 răng)

Các linh kiện khác cần có:

• 4x vít M3-14
• 2x vít M3-4 (để cố định bánh răng trên trục)

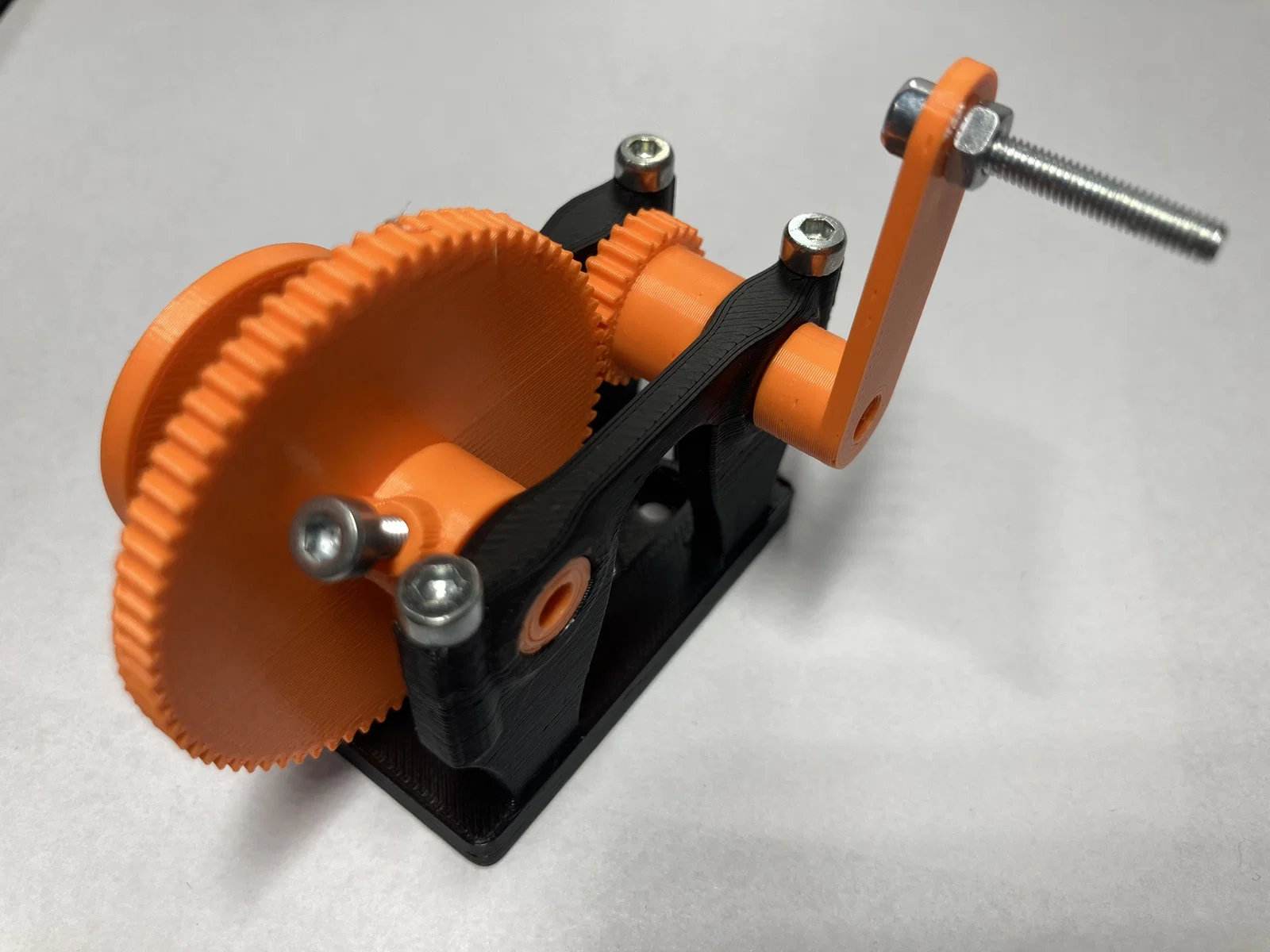

• 1x vít M3-20, ê-cu M3 (cho tay quay)

Thông số in:

• Nozzle: 0,4 mm
• Chiều cao lớp (Layer height): 0,2 mm
• Perimeters: 2
• Infill: 15%
• Supports: Không
• Filament: PLA
