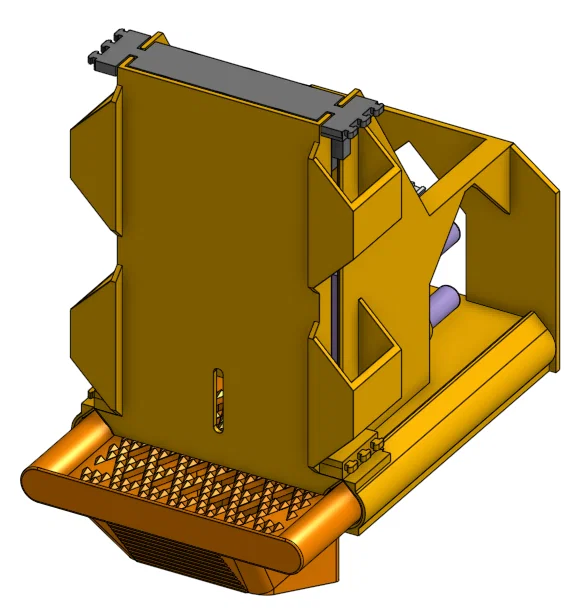

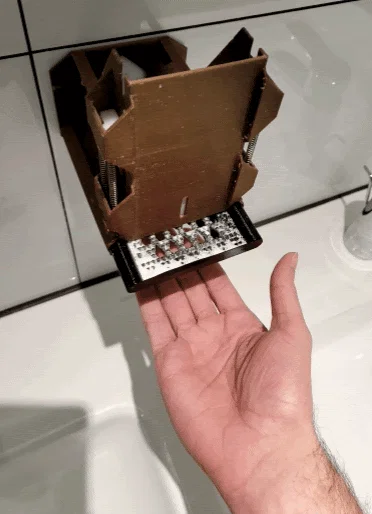

Dụng cụ bào xà phòng bánh (Bar Soap Dispenser)

Các vật liệu cần chuẩn bị

1. 2x Lò xo nén --> đường kính 10 mm / chiều dài 50 mm

2. 4x Lò xo kéo --> đường kính 4 mm / chiều dài 30 mm

3. Băng keo hai mặt

4. Các bộ phận in 3D

Hướng dẫn in

1. Tất cả các bộ phận đã được định hướng sẵn theo chiều in đúng.
2. In mỗi bộ phận trong tổng số 6 chi tiết đúng một lần.
3. Chỉ cần sử dụng vật liệu hỗ trợ (support) ở những vị trí sau:

2x dưới các móc lò xo bên trái và phải, và dọc theo toàn bộ phần đáy.

4. Có thể bỏ qua support trên phần “Grate with Funnel” (Lưới kèm phễu) nếu máy in của bạn có thiết lập bridging tốt.
5. Khuyến khích in bằng nhựa PETG vì môi trường phòng tắm thường xuyên ẩm ướt.

Lắp ráp

1. Loại bỏ toàn bộ vật liệu support.

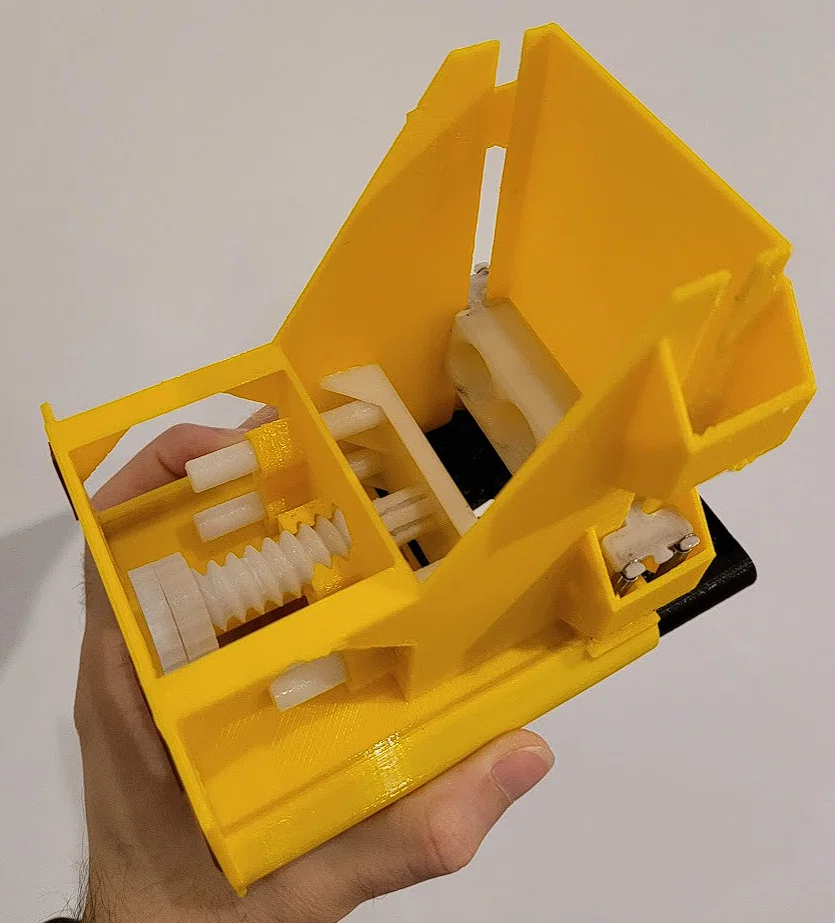

2. Chèn bộ phận “Side Press” từ phía trên vào 4 lỗ đã thiết kế. Vặn bộ phận “Side Nut” vào “Side Screw”, sau đó vặn phần lỗ qua mặt sau của “Main Body” (Thân chính) cho đến khi khớp và cố định vào “Side Press”.

3. Lắp mỗi lò xo nén vào lỗ ở phía trước “Main Body”. Đẩy “Grate with Funnel” vào. Lưu ý ❗ Cần nhấn nhẹ chốt chặn trên “Grate with Funnel” 2 lần cho đến khi nó khóa vào vị trí cuối cùng.

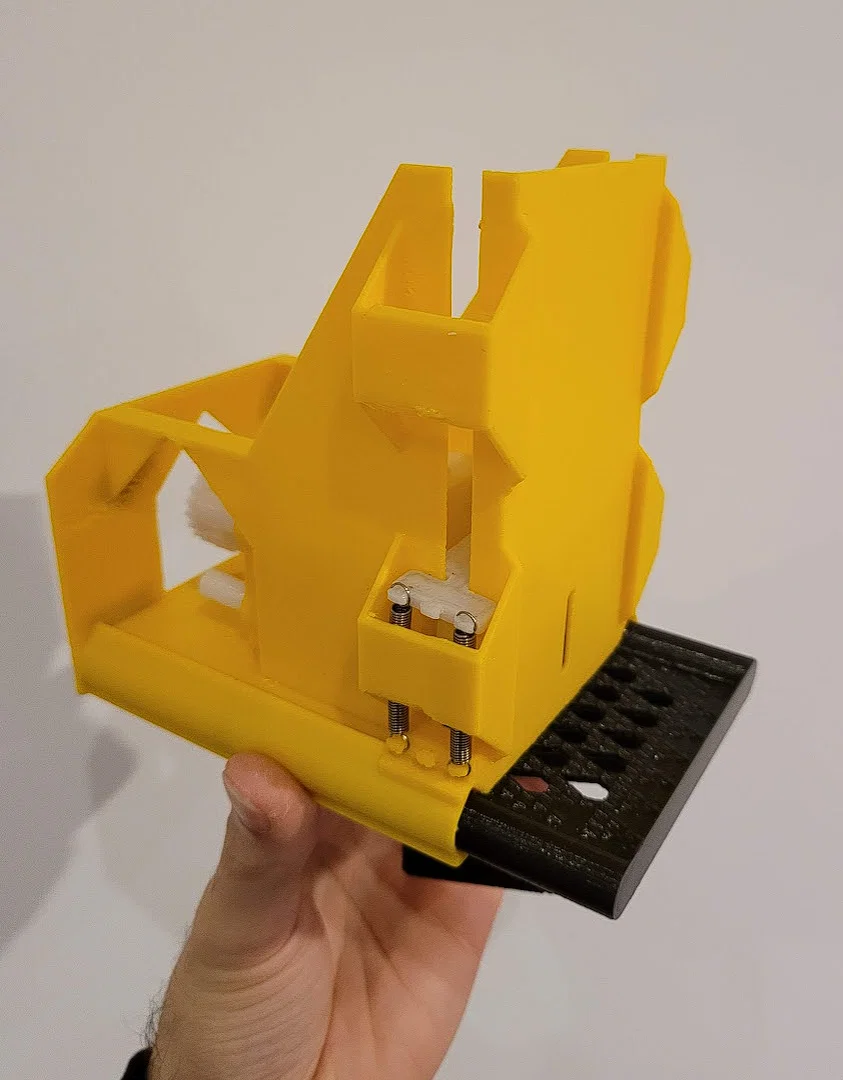

4. Gắn các lò xo kéo vào “Top Press” (Nắp nhấn). 2 cái mỗi bên là đủ. Trượt tất cả vào “Main Body” từ phía trên và móc chúng vào các móc ở đáy.

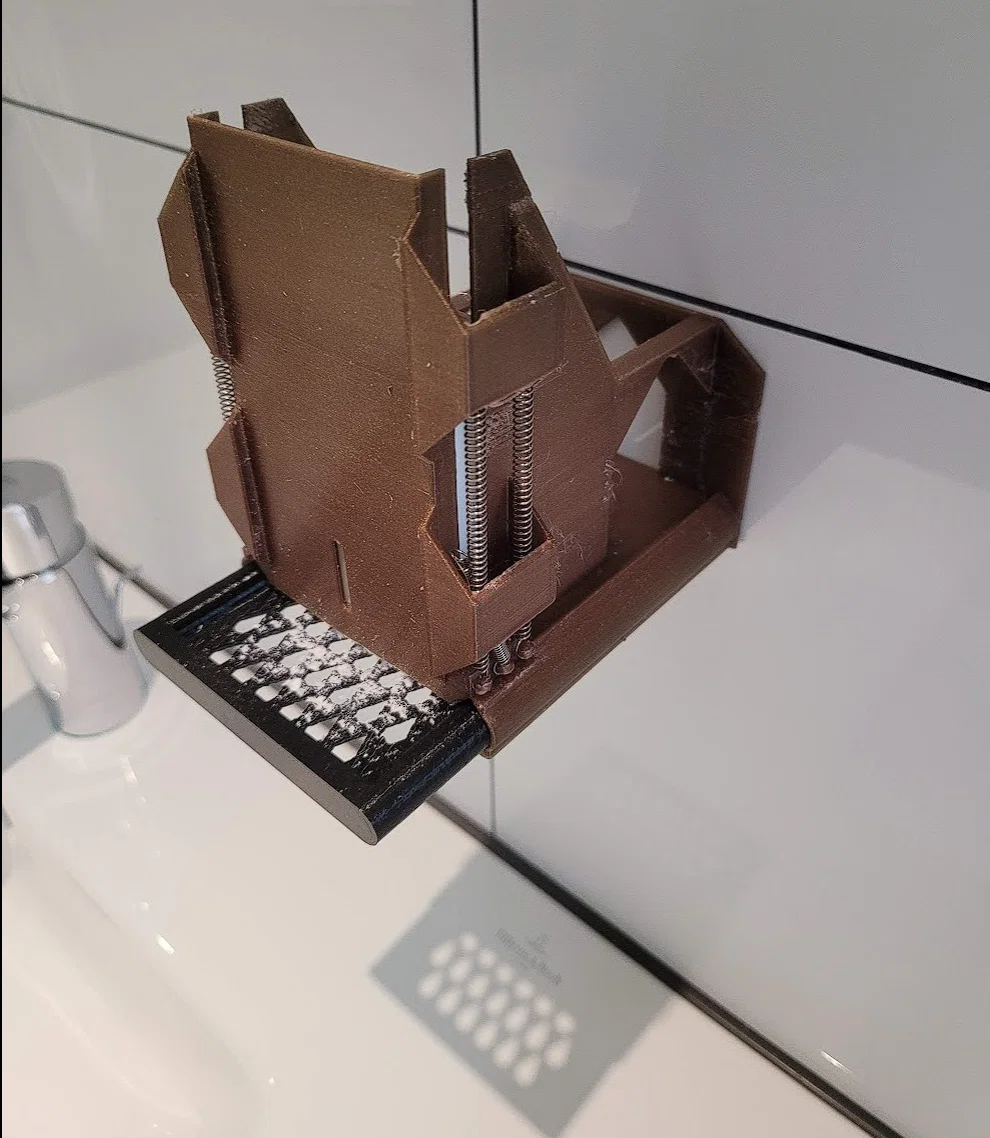

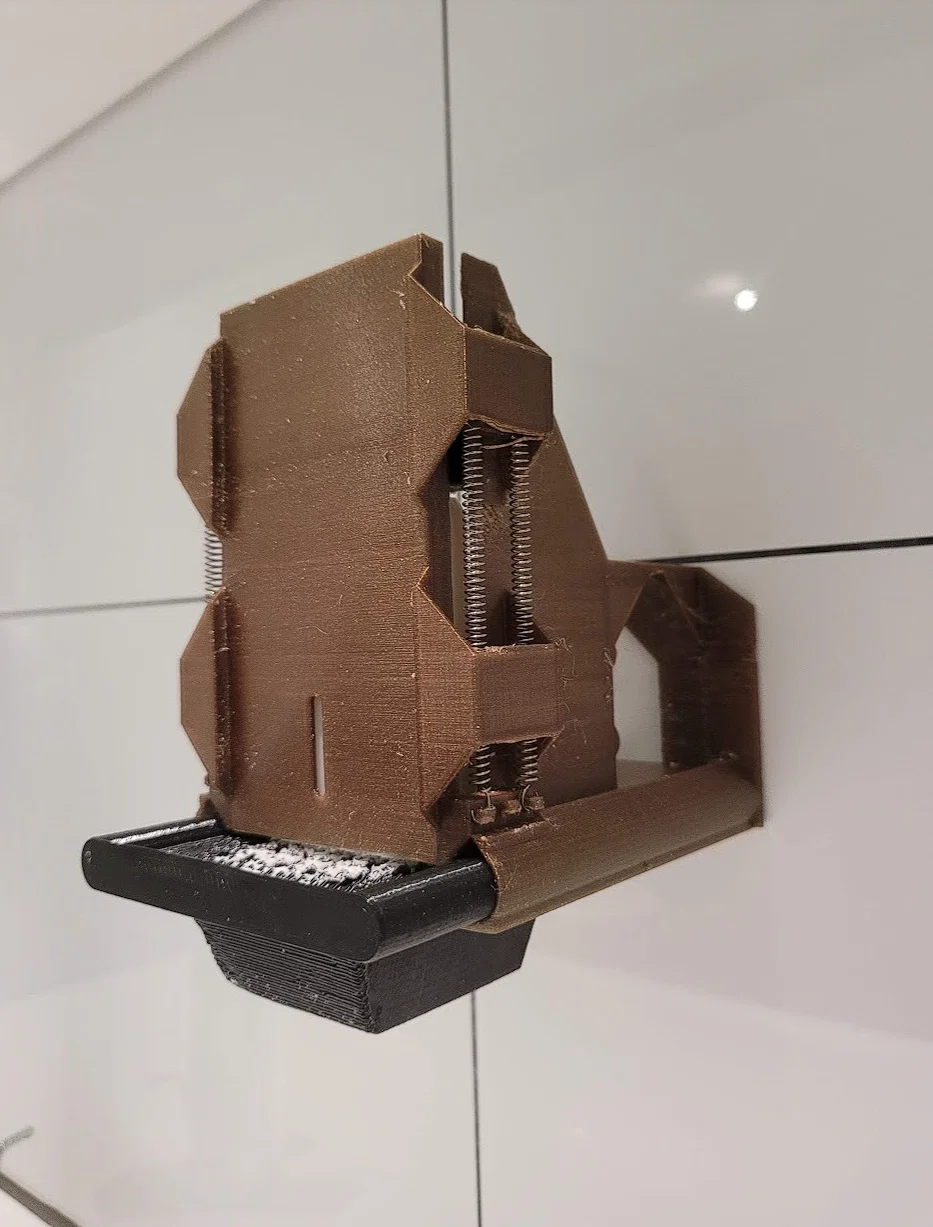

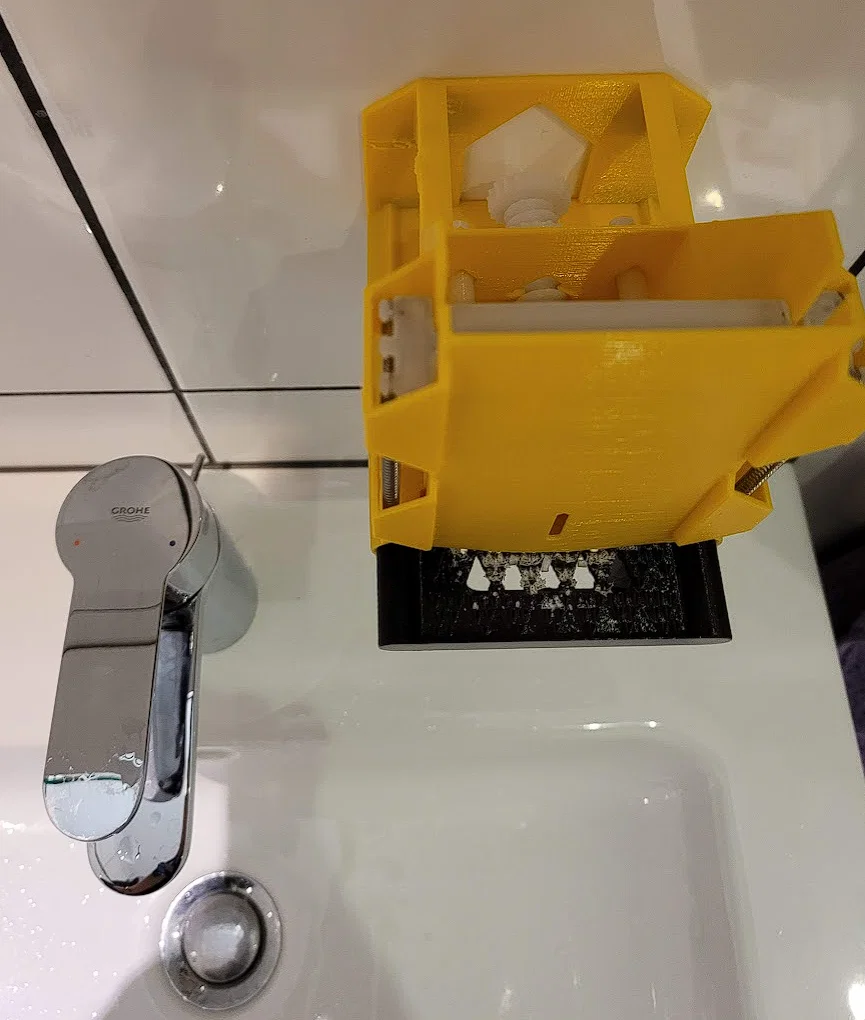

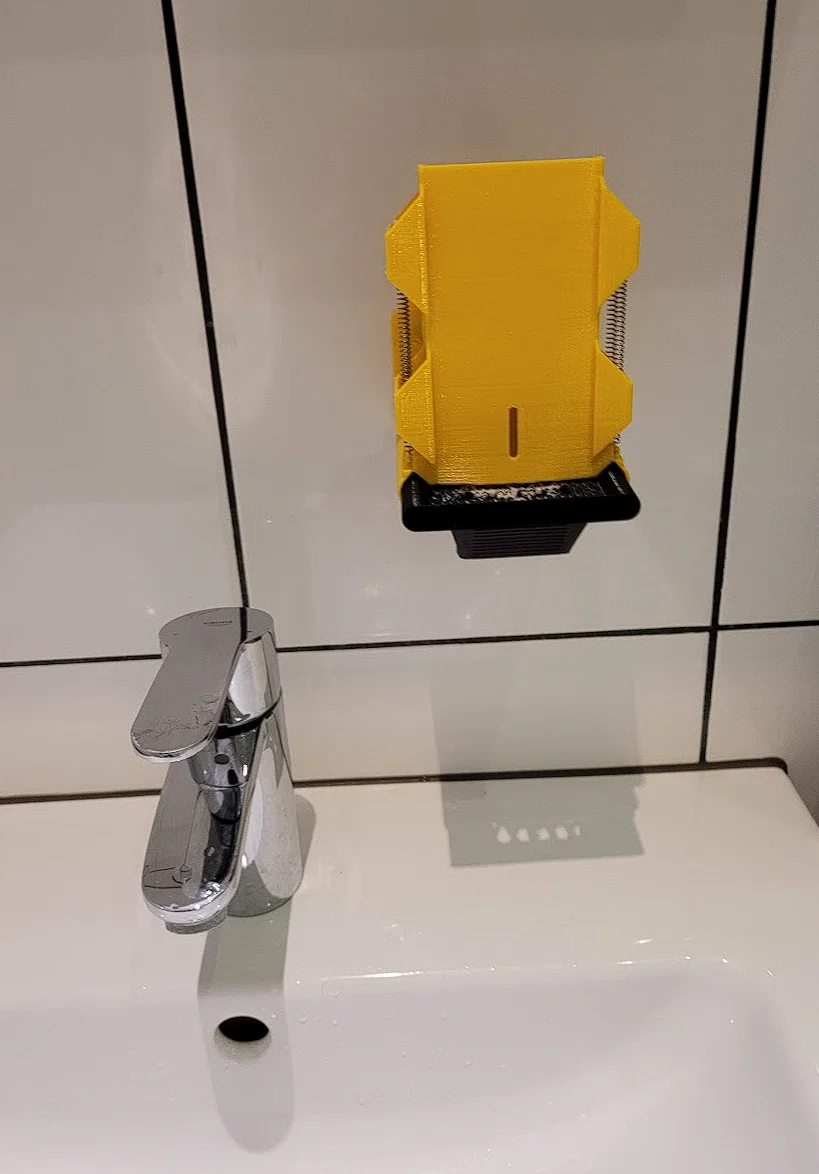

5. Dán thiết bị đã hoàn thiện lên tường bằng băng keo hai mặt.

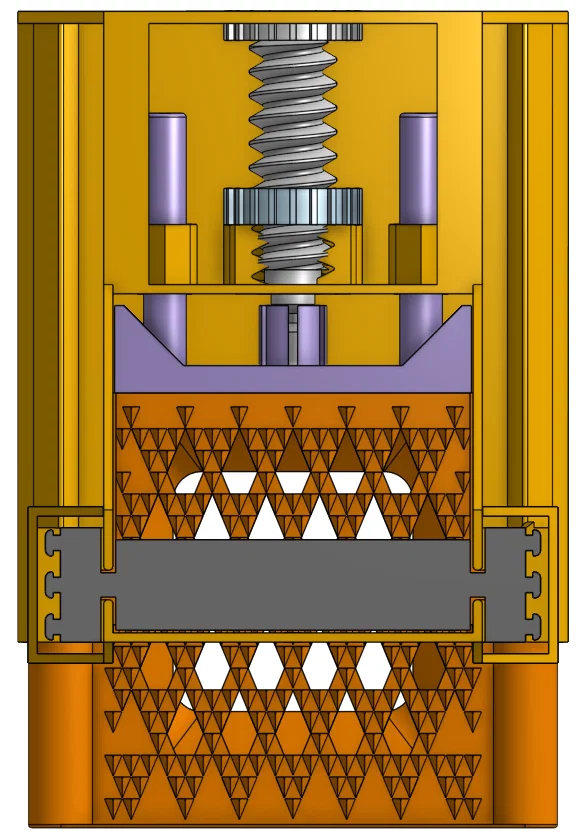

6. Vặn “Big Screw” (Ốc vít lớn) ra hết mức có thể. Dùng 3 ngón tay kéo “Top Press” lên, đồng thời dùng lòng bàn tay tì nhẹ vào “Main Body” để không làm bung thiết bị khỏi tường. Dùng tay kia đặt bánh xà phòng vào từ phía sau. Thả “Top Press” ra. Vặn “Big Screw” cho đến khi giữ chặt bánh xà phòng ở phía trước. Đừng vặn quá chặt để tránh làm kẹt xà phòng. Khi đã điều chỉnh xong, hãy vặn chặt “Side nut” để cố định vị trí.

Quá trình thiết kế

Tôi đã dùng xà phòng lỏng cả đời, rồi chuyển sang dùng máy nhả xà phòng tự động 3 năm nay nhưng không hài lòng lắm vì khó chỉnh lượng xà phòng và giá nạp lại đắt đỏ. Sau khi so sánh giữa xà phòng lỏng, bọt và bánh, tôi thấy xà phòng bánh có nhiều ưu điểm: dùng lâu, dễ vận chuyển, thân thiện với môi trường và đa năng.

Khó khăn duy nhất là việc lấy xà phòng bất tiện và vấn đề vệ sinh ở nơi công cộng. Giải pháp lý tưởng là một dụng cụ bào xà phòng. Ngoài ra, xà phòng bánh còn không bị đổ khi dùng trên xe caravan hay tàu thuyền, thậm chí còn tỏa hương thơm nhẹ.

Trước đây cũng đã có nhiều thiết kế tương tự, nhưng đa số bắt buộc phải dùng loại xà phòng riêng của hãng hoặc không thực sự hiệu quả. Một số thiết kế khác thì lại đòi hỏi dùng hai tay nên khá bất tiện.

Với những ý tưởng đó, tôi đã thử nghiệm nhiều loại lưới bào in 3D. Các gai PETG cho thấy hiệu quả bất ngờ với hầu hết các loại xà phòng. Tôi cũng thử in lò xo bằng nhựa nhưng lực kéo không đủ mạnh.

Phiên bản 1 hoàn thiện có các ưu điểm:

1. Chi phí rẻ: Khoảng 4€ tiền nhựa + 1€ tiền lò xo.
2. Dùng một tay: Tiện lợi khi tay đang bẩn.
3. Phù hợp nhiều kích cỡ: Lên đến 100mm x 40mm x 60mm.
4. Tiết kiệm: 1 bánh xà phòng dùng được tận 10 tháng.
5. Ưu điểm của mã nguồn mở: Dễ thay thế linh kiện và tùy biến.

Cải tiến và lỗi đã biết

Đây là phiên bản 1, tôi đang dự định cải thiện thiết kế phễu, thay đổi cách thay xà phòng, làm khoang chứa lớn hơn, dùng lưới kim loại thay vì nhựa để bền hơn và giảm lượng xà phòng rơi vãi.

Cảm ơn bạn đã thử nghiệm thiết kế của tôi, hãy thoải mái remix tùy ý nhé 👍
