Tàu lượn ASW20 (micro glider - bay được)

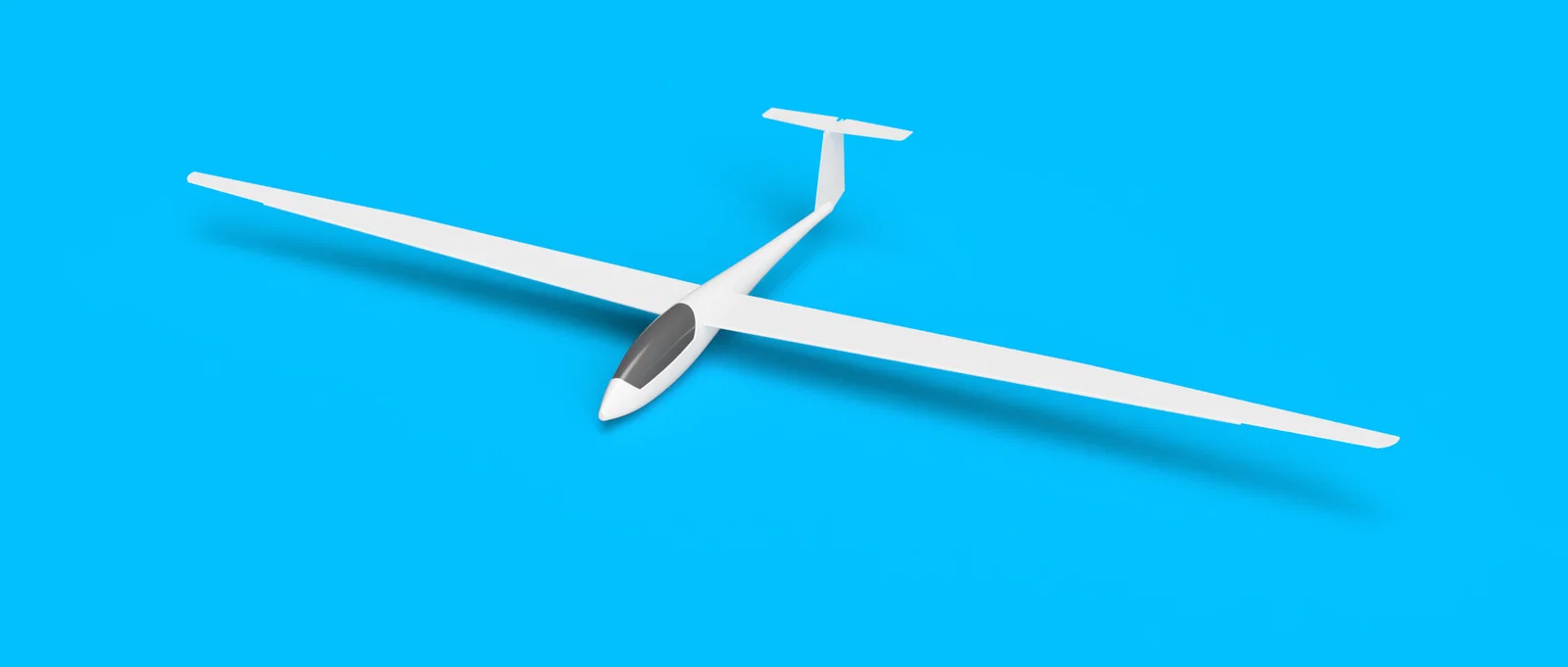

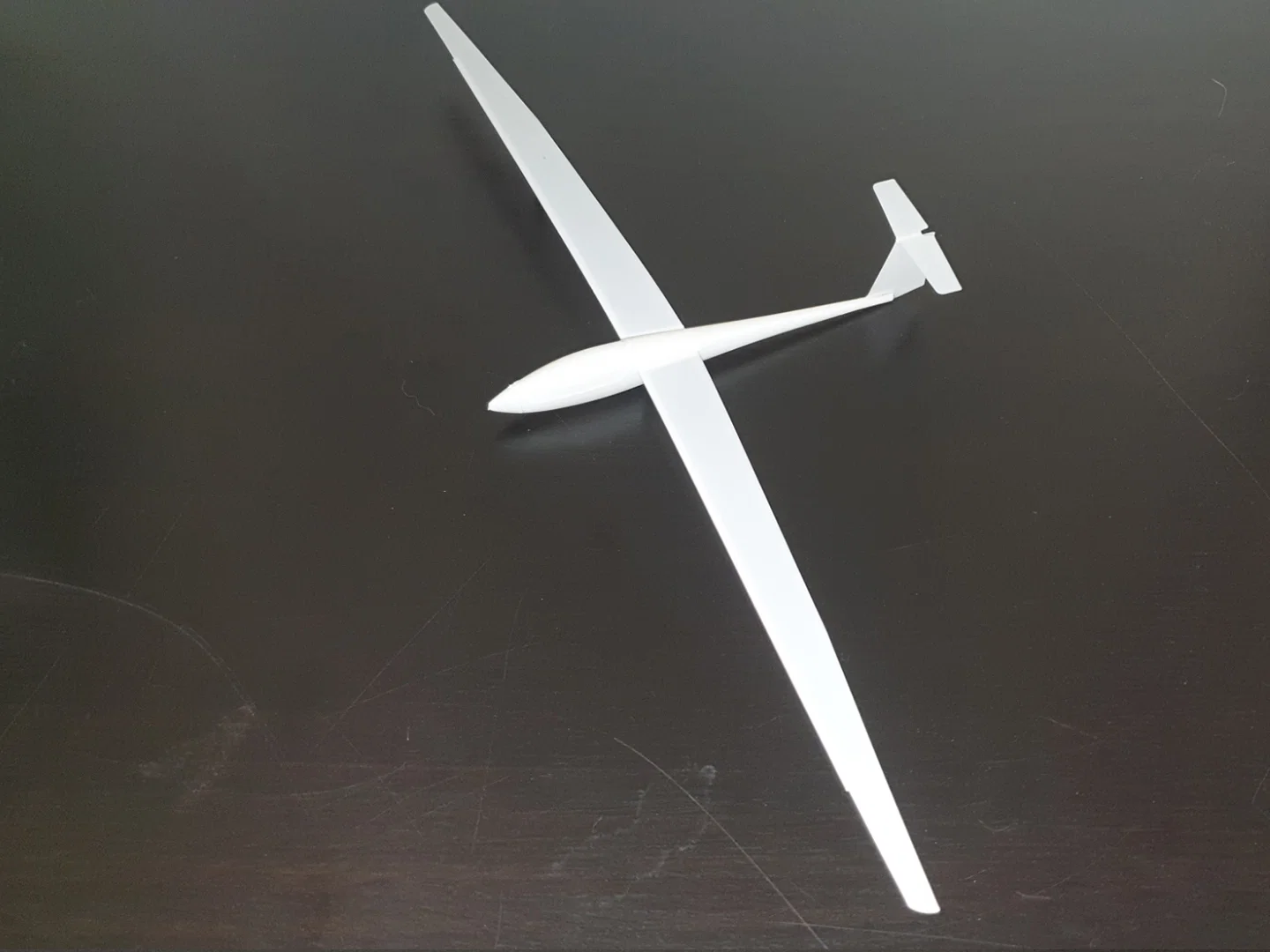

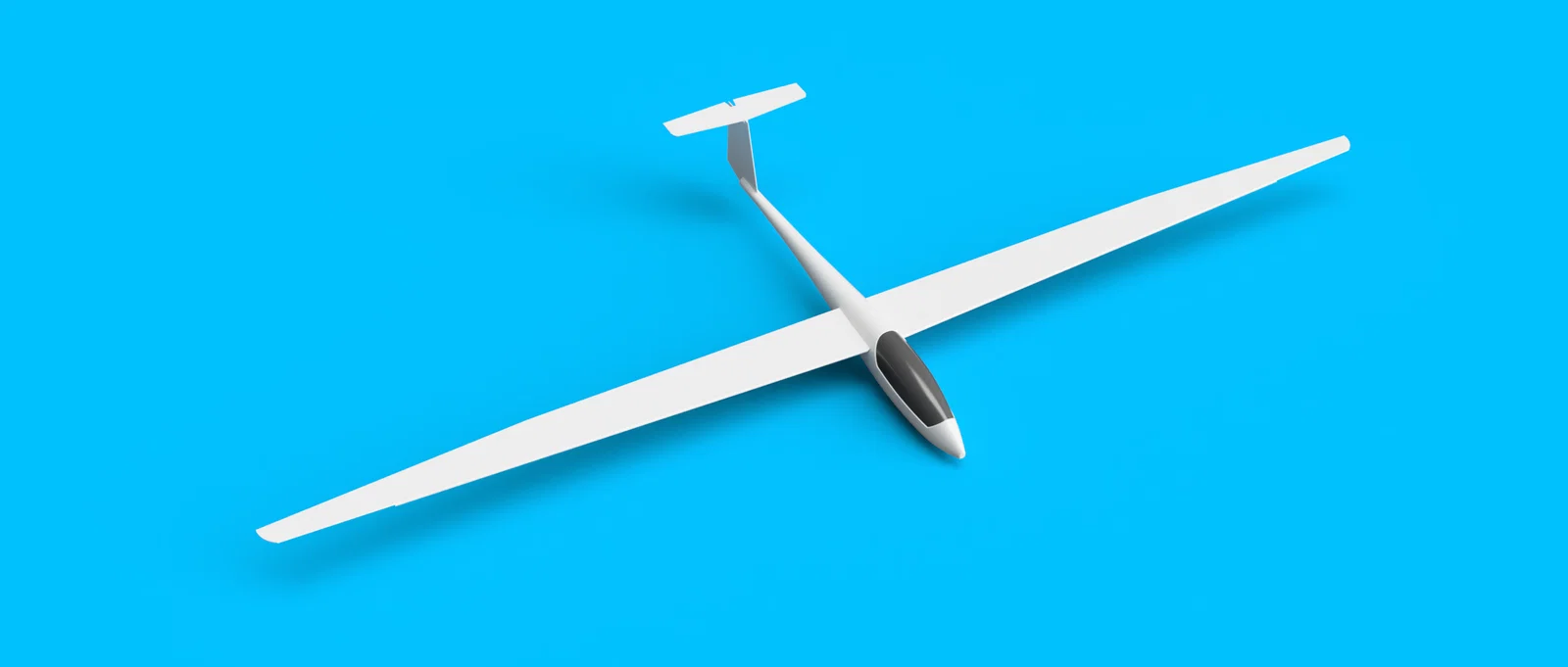

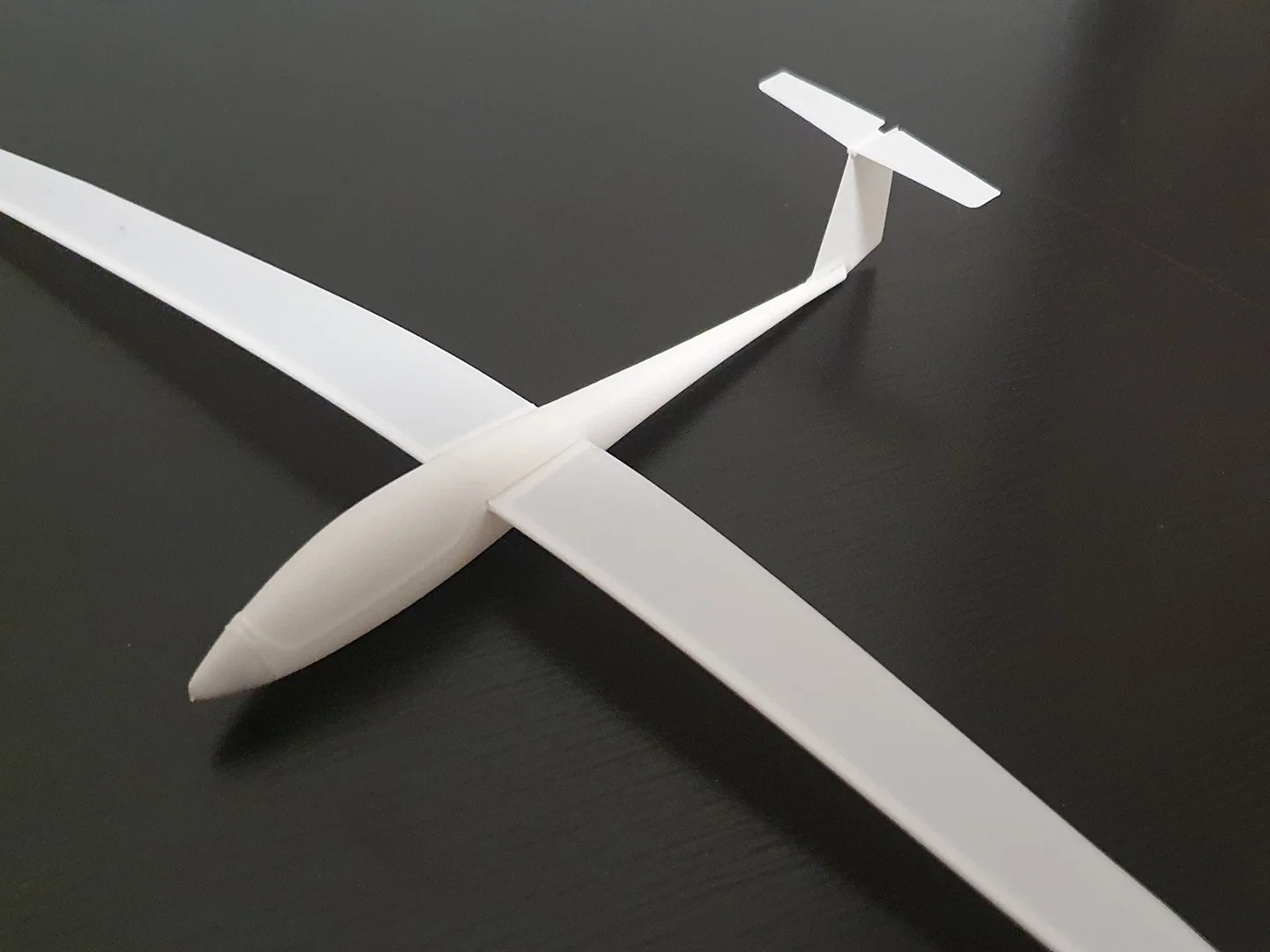

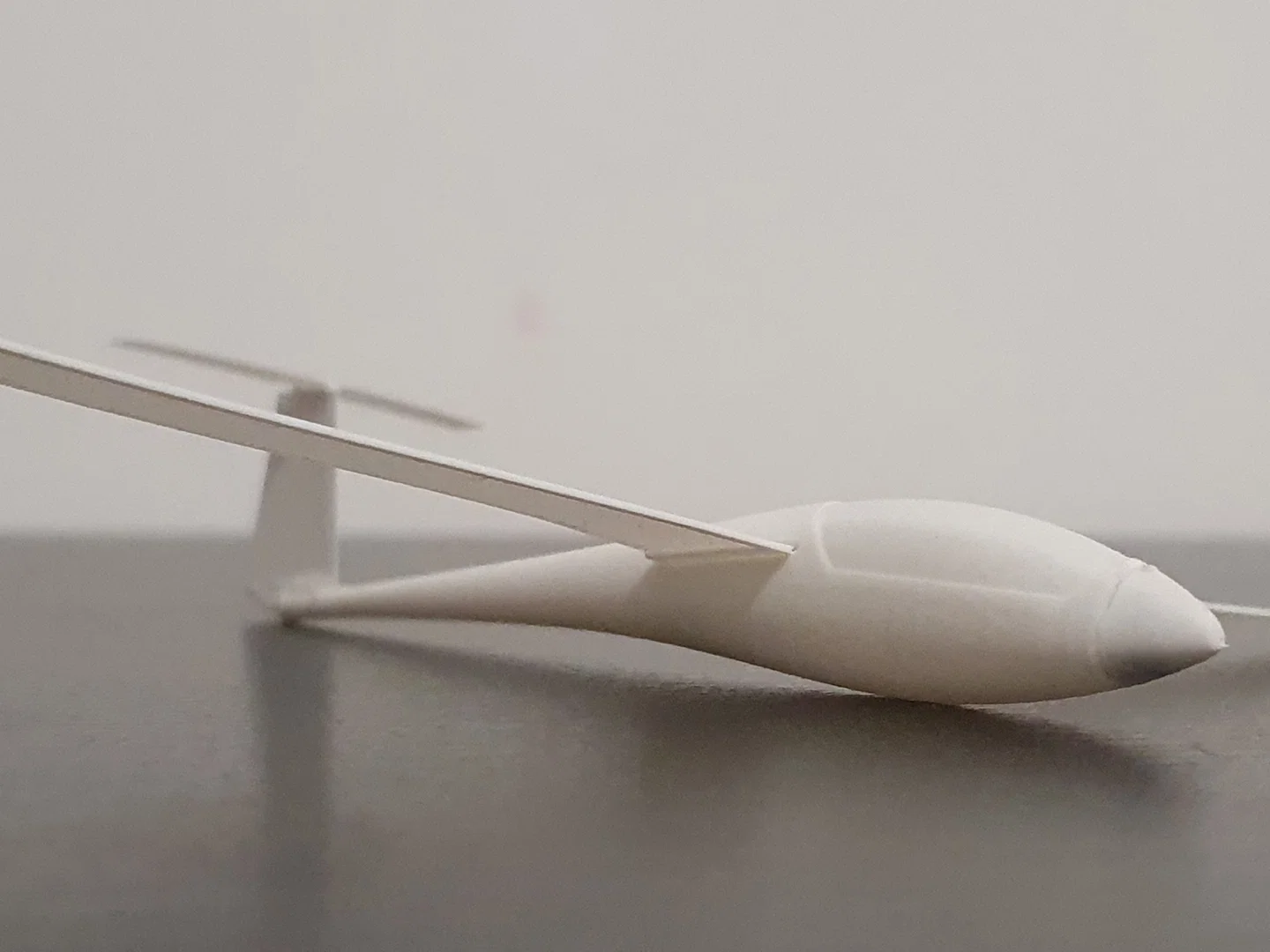

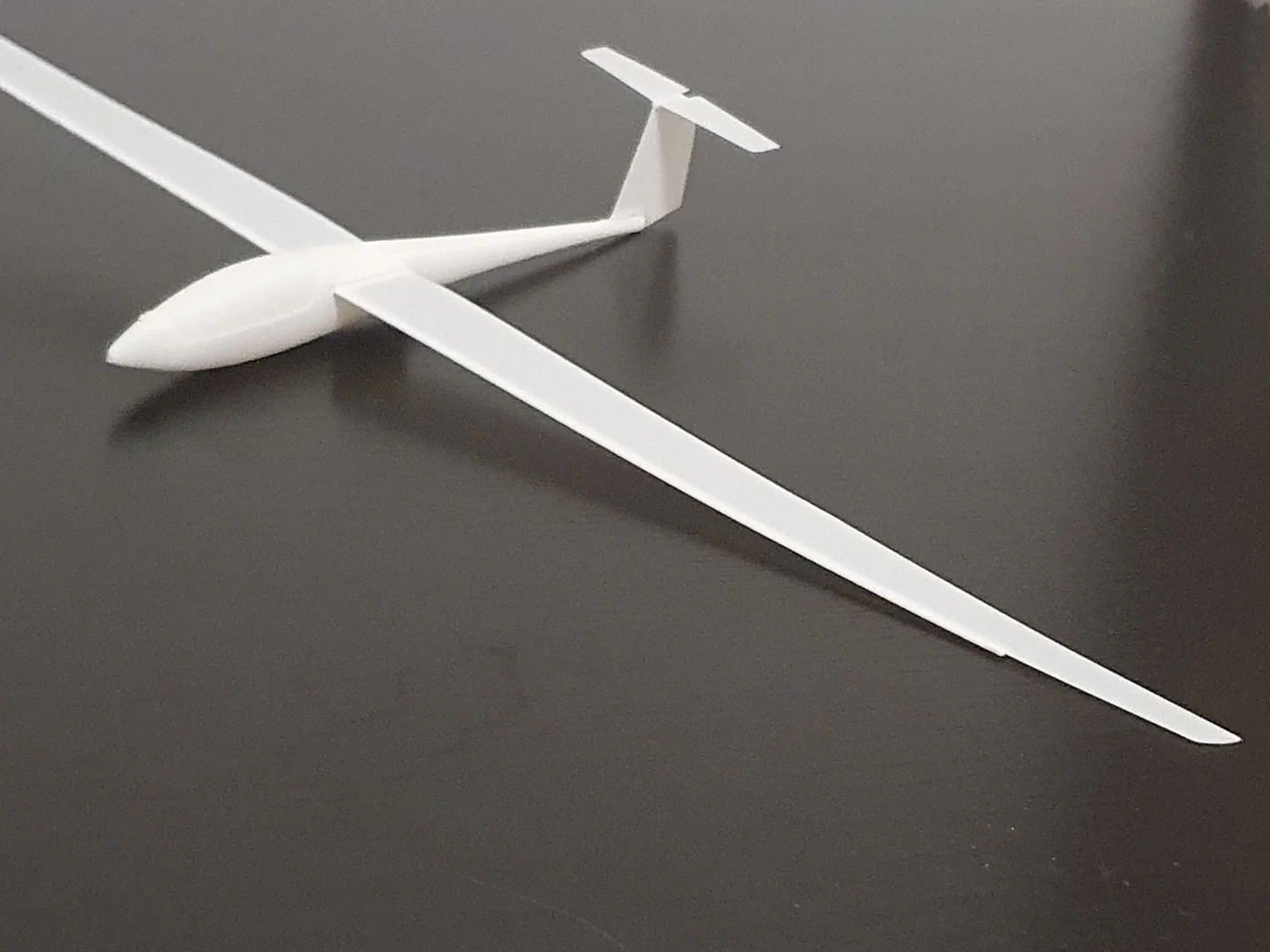

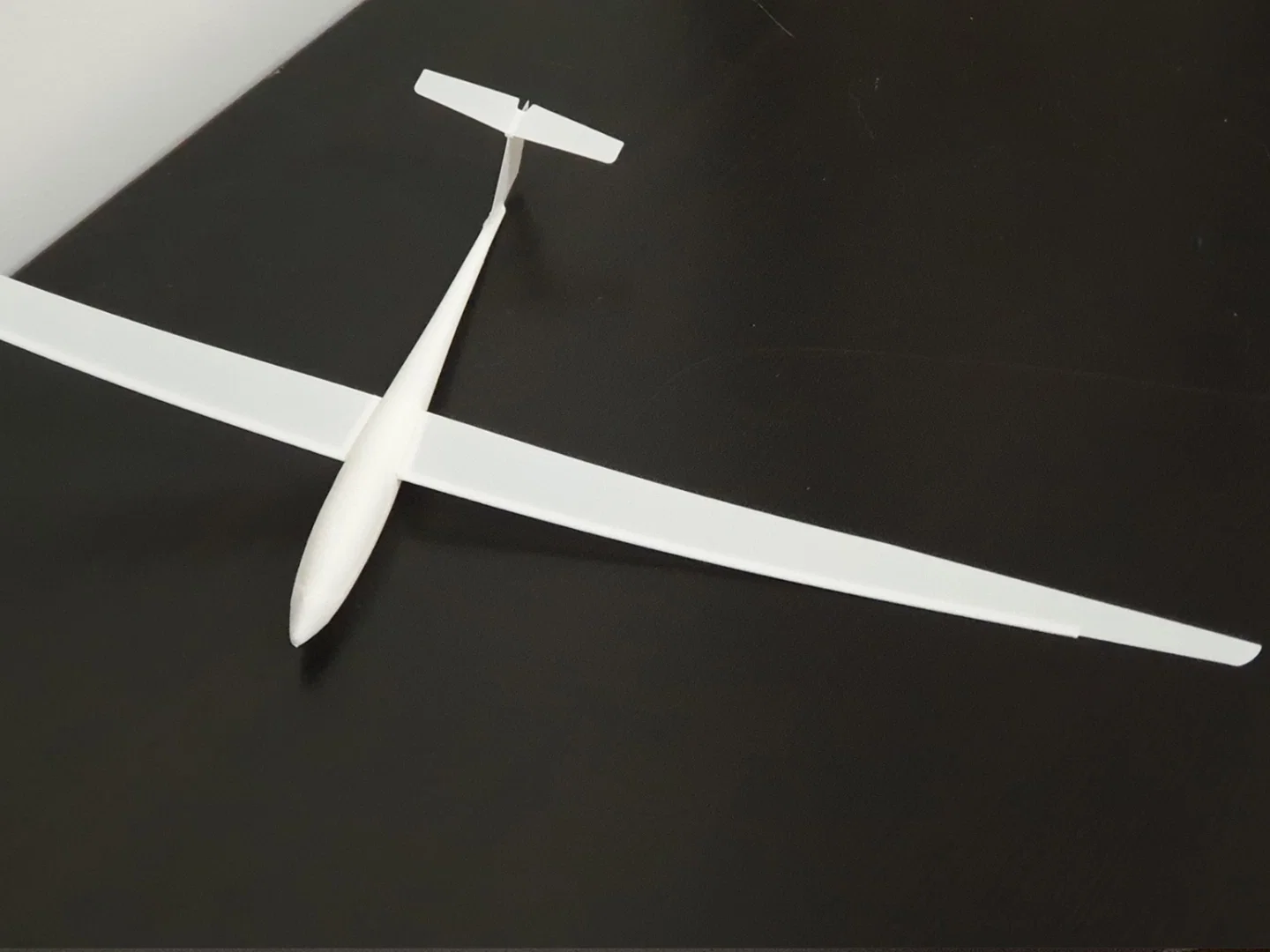

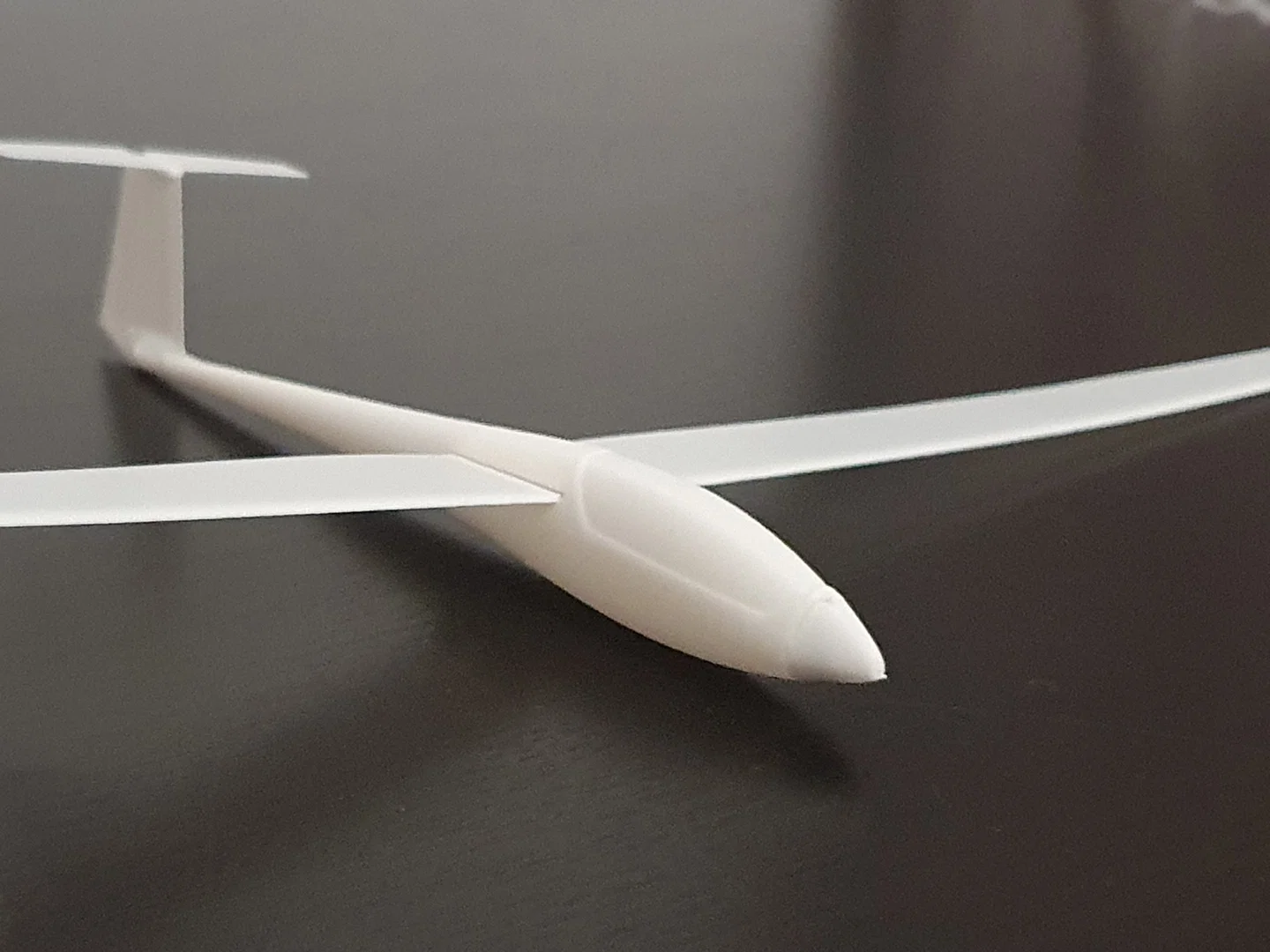

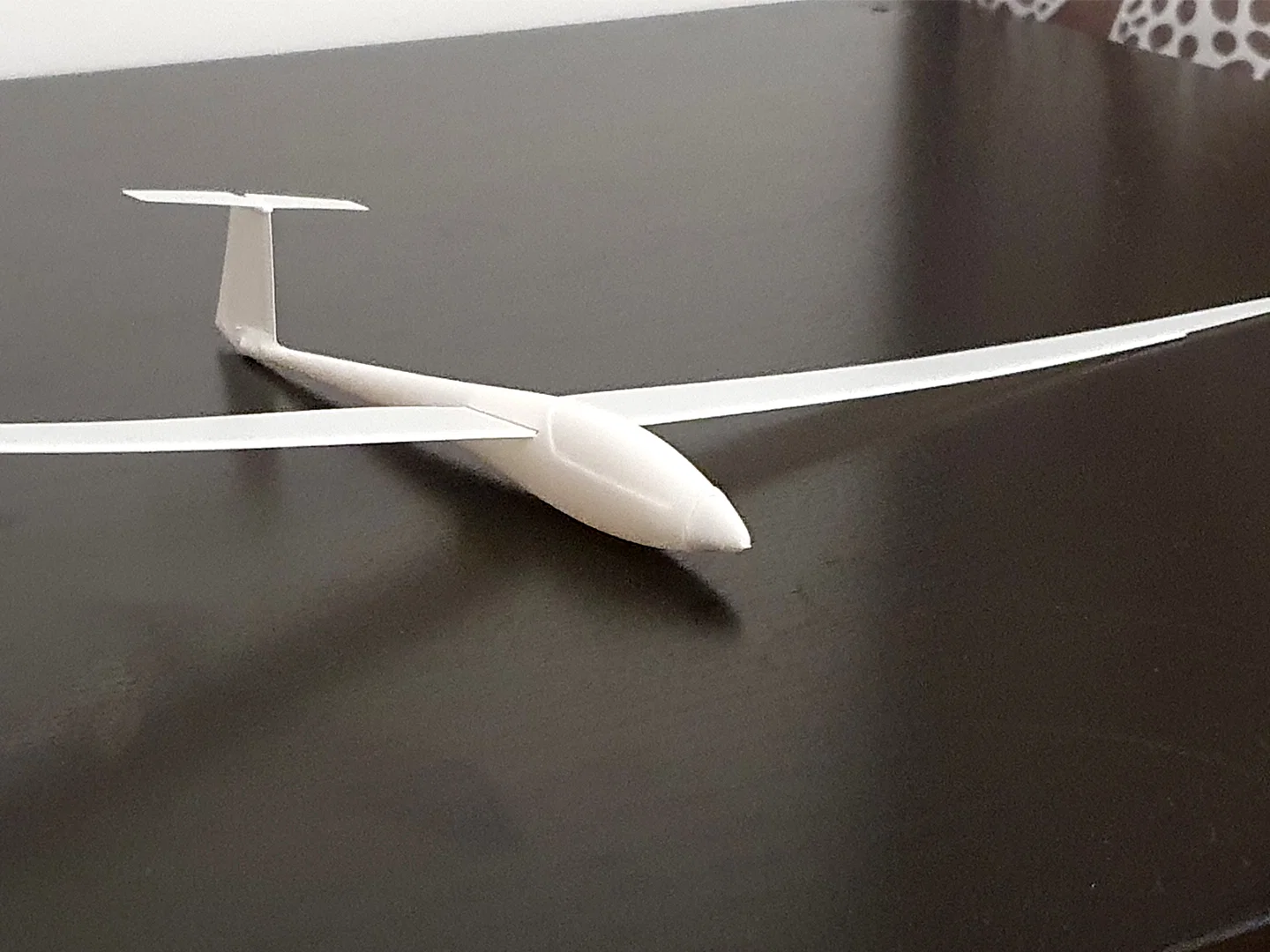

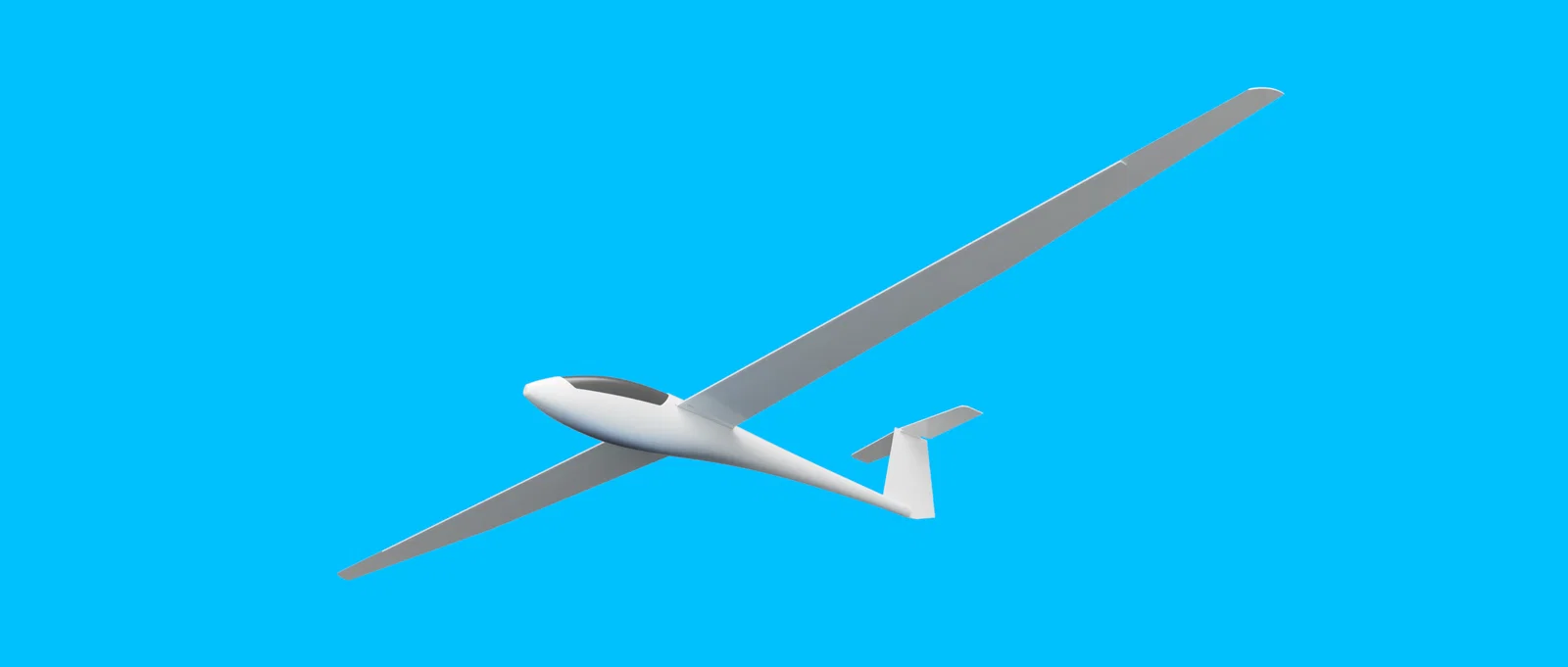

Đây là phiên bản micro có thể bay (scaled flyable) của tàu lượn ASW20 từ Schleicher. Mẫu được thiết kế để nhẹ và có thể in bằng PLA thường.

Do đặc tính rất nhẹ nên lúc ráp sẽ hơi “lắt nhắt” để canh cho chuẩn, nhưng vẫn đủ cứng để chịu được vài cú rơi. Vậy nên nhớ đọc phần Instructions trước khi bắt đầu ráp.

In ấn:

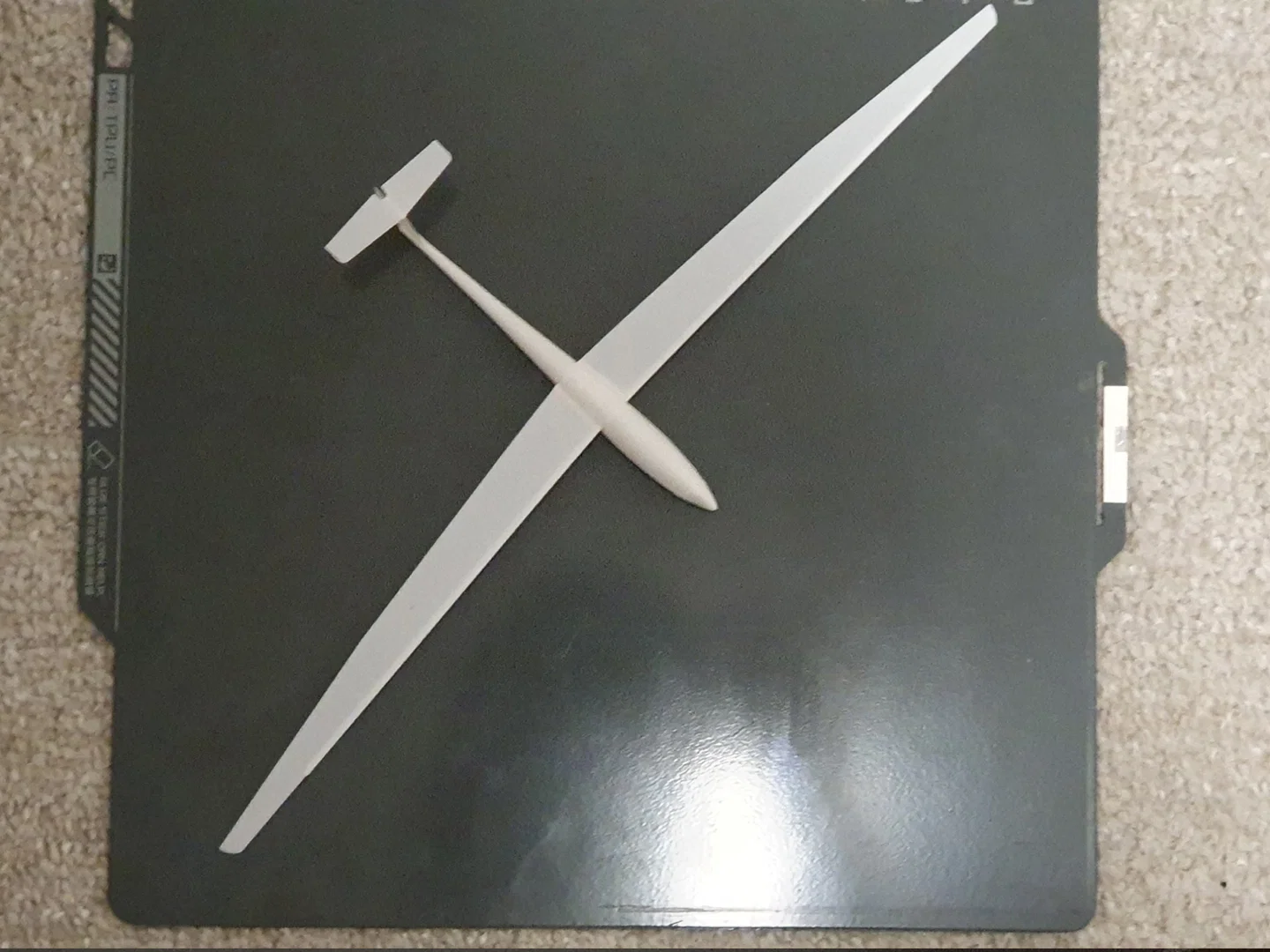

Nhớ canh các file STL nằm phẳng sát build plate giống như trong hình.

Phần Fuselage và Nose cần in ở Vase Mode (0.12mm) để có chất lượng tốt nhất và độ ổn định tối ưu. Nhớ chỉnh part cooling cho đúng, nếu không phần đuôi mỏng sẽ bị quá nhiệt và in không ra chuẩn. Chỉnh Bottom Layers xuống 1 layer.

Các phần Wing in ở chế độ bình thường với layer height 0.12mm. Nhớ để first layer in ở 0.2mm.

Sau khi in xong, gỡ cánh ra khỏi mặt bàn in thật nhẹ tay và tránh bẻ cong quá mức.

Lắp ráp

Vệ sinh các chi tiết, loại bỏ bavia/lỗi in nếu có.

Ướm thử (testfit) xem cánh có lắp vừa vào fuselage không. Phần reinforcement của cánh phải chạm vào fuselage. Nếu chưa chạm, chỉ cần cắt gọt bớt chỗ nào bị dư.

Wing chưa thẳng hàng với fuselage

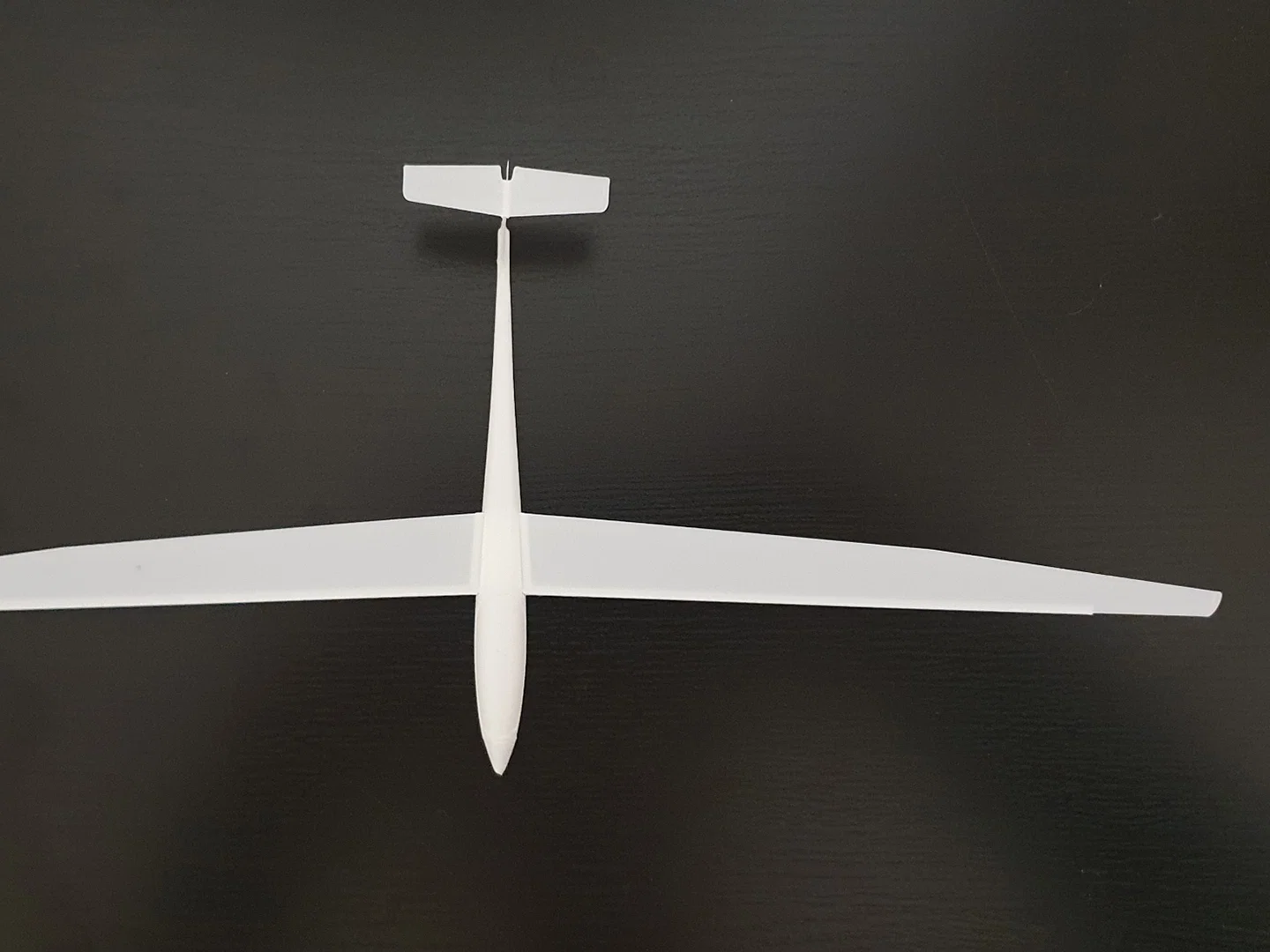

Wing đã thẳng hàng với fuselage

Khi testfit ổn rồi, chấm một ít superglue lên cánh và dán cố định.

Ướm thử xem rudder có gắn vừa vào elevator không. Nếu không vừa, dùng dao rọc giấy (cutter knife) tỉa sạch nhẹ một chút.

Sau đó ráp rudder với elevator và cố định bằng CA glue. Cố gắng đừng dùng quá nhiều keo để khỏi tăng cân nặng.

Dán cụm rudder/elevator lên fuselage là phần khó nhất. Cách dễ nhất là chấm một giọt nhỏ lên fuselage rồi cố định tạm. Sau đó kiểm tra độ thẳng hàng (alignment) và chỉnh lại cho chuẩn.

Nếu thấy ổn, gia cố thêm bằng superglue cho chắc.

Để máy bay bay được, bạn cần thêm trọng lượng vào phần mũi và chỉnh center of gravity. Với mình, một viên bi thép 4,5mm là vừa. Bạn có thể dán tạm nose vào thân bằng băng keo để thử tính năng bay.

Để kiểm tra center of gravity, bạn có thể cân bằng nó trên hai con vít. COG nên nằm ở vị trí 1/3 sải cánh tính từ mép trước.

Nếu bay chưa ổn, bạn cũng có thể thử tăng một chút lực nâng bằng cách bẻ elevator cong lên.

Khi bay ổn rồi, lúc này bạn có thể dán cố định nose vào phần còn lại của tàu lượn.

Chúc bạn chơi vui!
