BoboVR M2 (đổi sang M3) - Quest 3 - Bộ chuyển đổi in 3D

Đây là model miễn phí, nếu bạn muốn ủng hộ công sức của mình thì cứ thoải mái dùng referral code game Meta Quest của mình nhé):

• Bạn sẽ được giảm 25% và mình sẽ nhận tối đa 5$:
  • https://quest-referrals.silvio.cloud/

----------------

Đây là model gốc để chuyển đổi (convert) strap BoboVR M2 Pro cho tương thích với Meta Quest 3.

Changelog

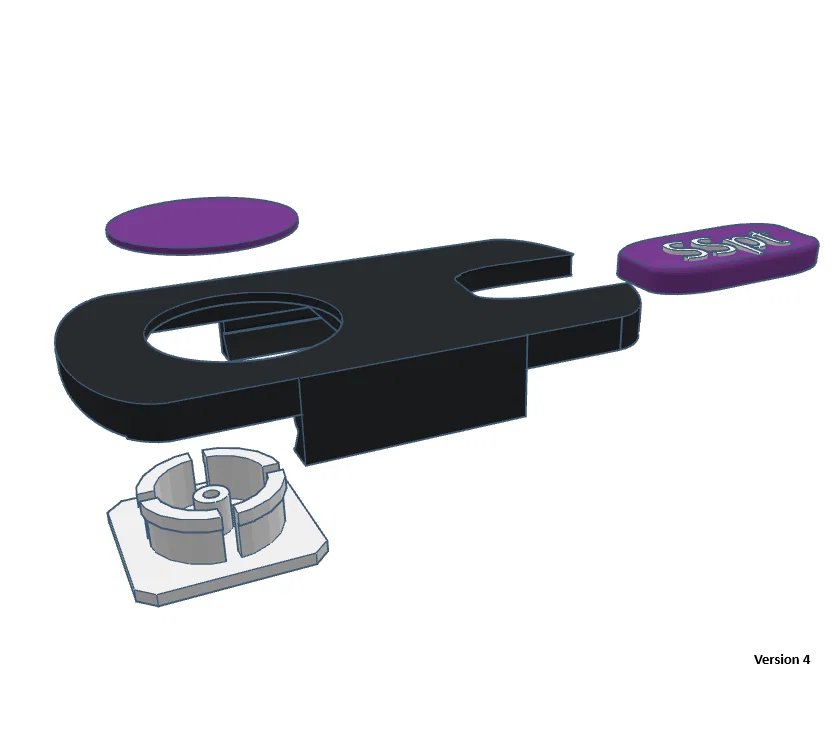

v4 - 2023/10/14

• Tăng tolerance ở phần brace để có thể dùng TPU để chỉnh và tăng độ bám (không cần ép mạnh vào arm), đồng thời đổi vị trí đặt TPU. Có thể bạn sẽ muốn dùng kềm để gắn vào đúng chỗ
• Bỏ bớt một phần arm brace để cho phép nó trượt về phía trước trên arm của Quest (với người không đeo kính thì có thể là một lựa chọn ổn)

• Thêm một “blob” bạn có thể tùy chỉnh (nếu bạn không cần phần không gian tăng thêm ở ý phía trên)

• Thêm insert cho TPU ở mặt sau của M2 clip (Part 2) để tăng độ bám (nếu cần)


v3 - 2023/10/13

• Sửa mesh (giảm số lượng triangles để model nhẹ và đơn giản hơn)
• Tăng chiều cao phần lock ở part 2 (để kẹp vào dễ hơn mà không bị phải ép)
• Giảm kích thước part 2 đi 0.1mm (để dễ canh tolerance)
• Thêm 2 phiên bản nắp che ốc (có thể cần dùng keo)

v2 - 2023/10/12

• Sửa phần “grabber” để dùng mesh dựa trên bản scan của Quest 3

v1 - 2023/10/11

• Phát hành bản đầu tiên

Recommended Printing Settings

Supports: Không, đặt các mặt phẳng xuống bed

Printing Material: Part 1 - PETG hoặc PLA | Part 2 - PETG

Infill: 20%

Layer height: 0.12mm đến 0.2mm

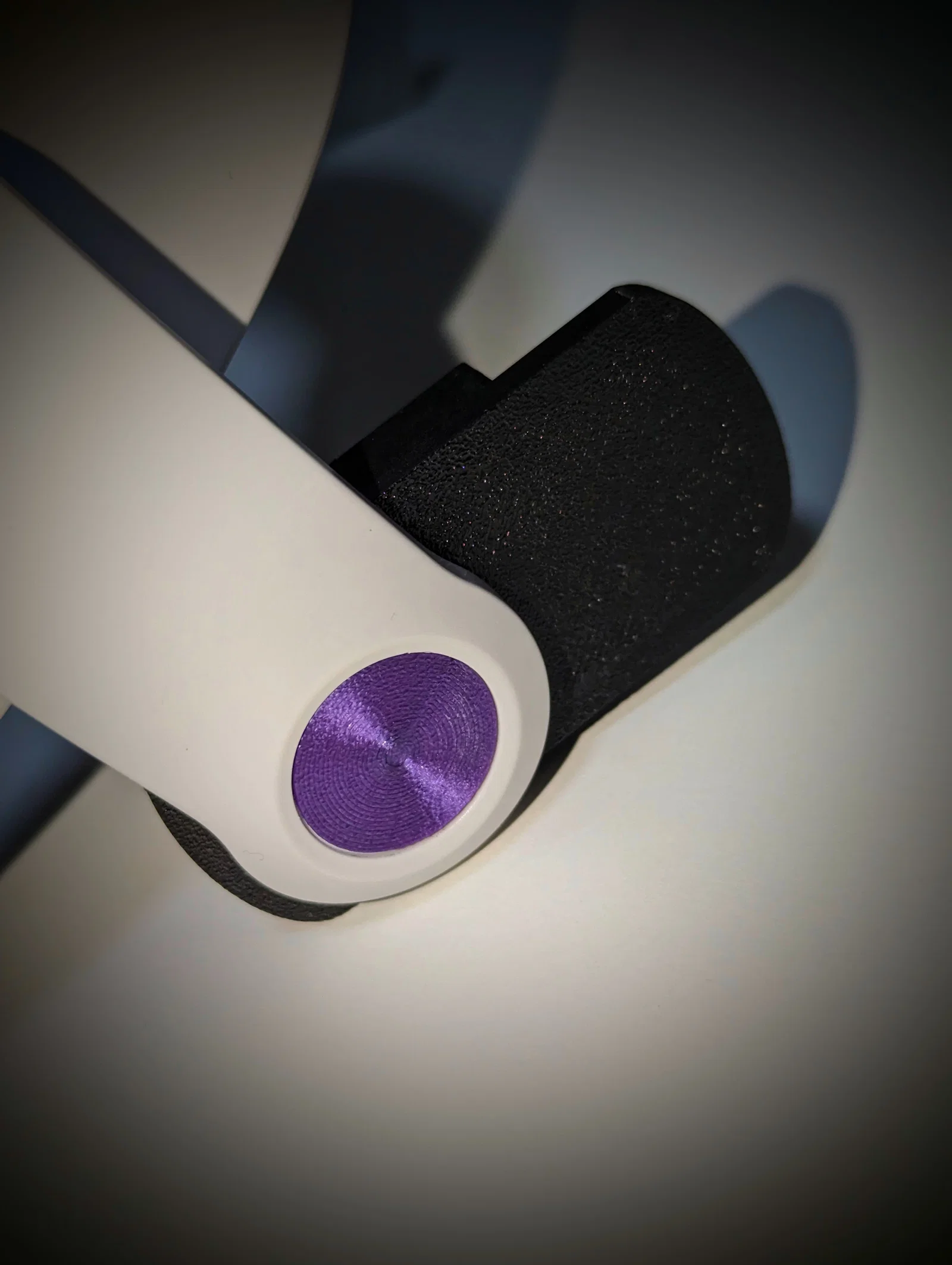

Tips: Bạn có thể in nắp che (caps) với 999 walls, không infill, 0 top layers, 0 bottom layers (bản in sẽ có bề mặt dạng vòng tròn):

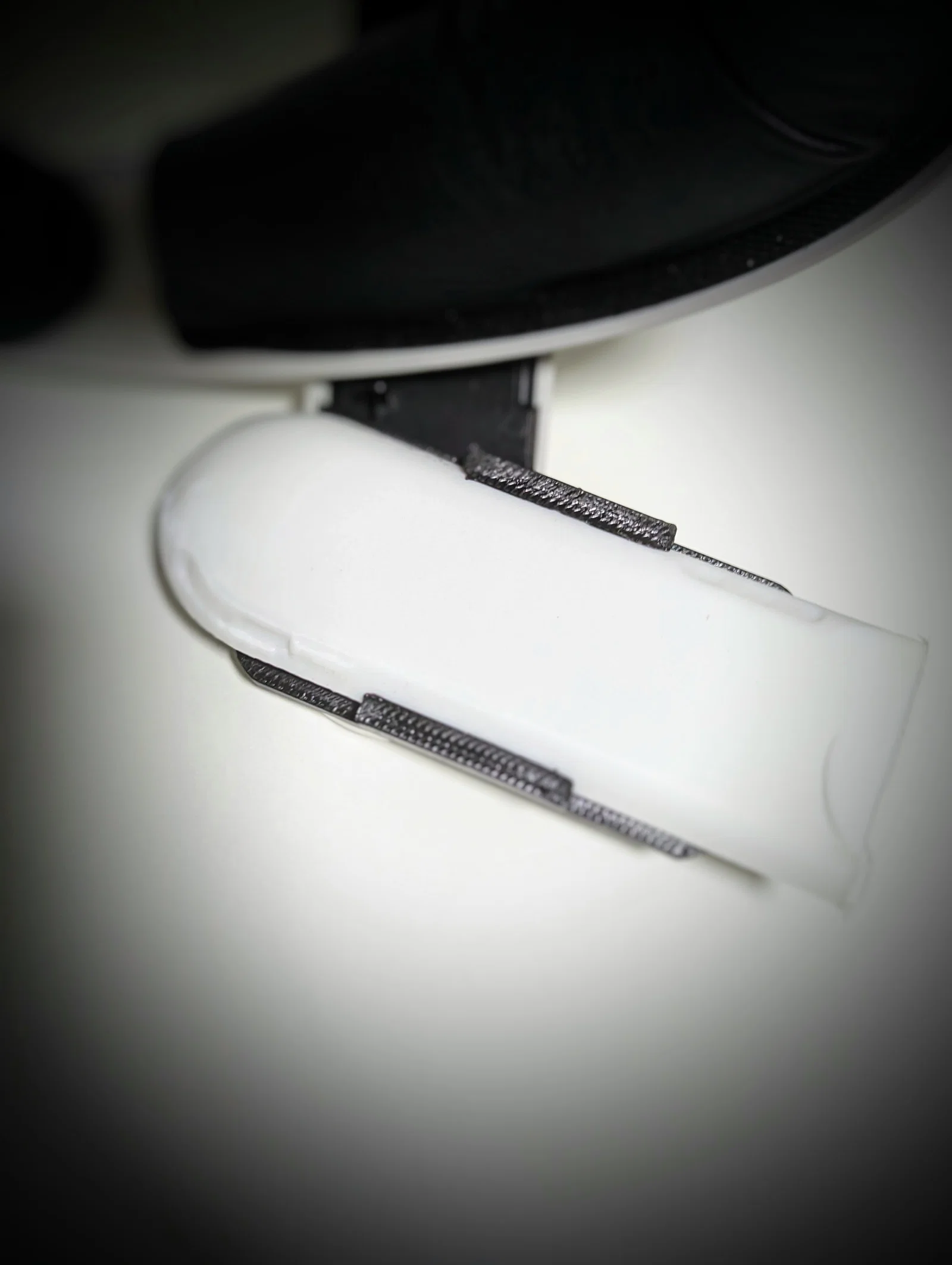

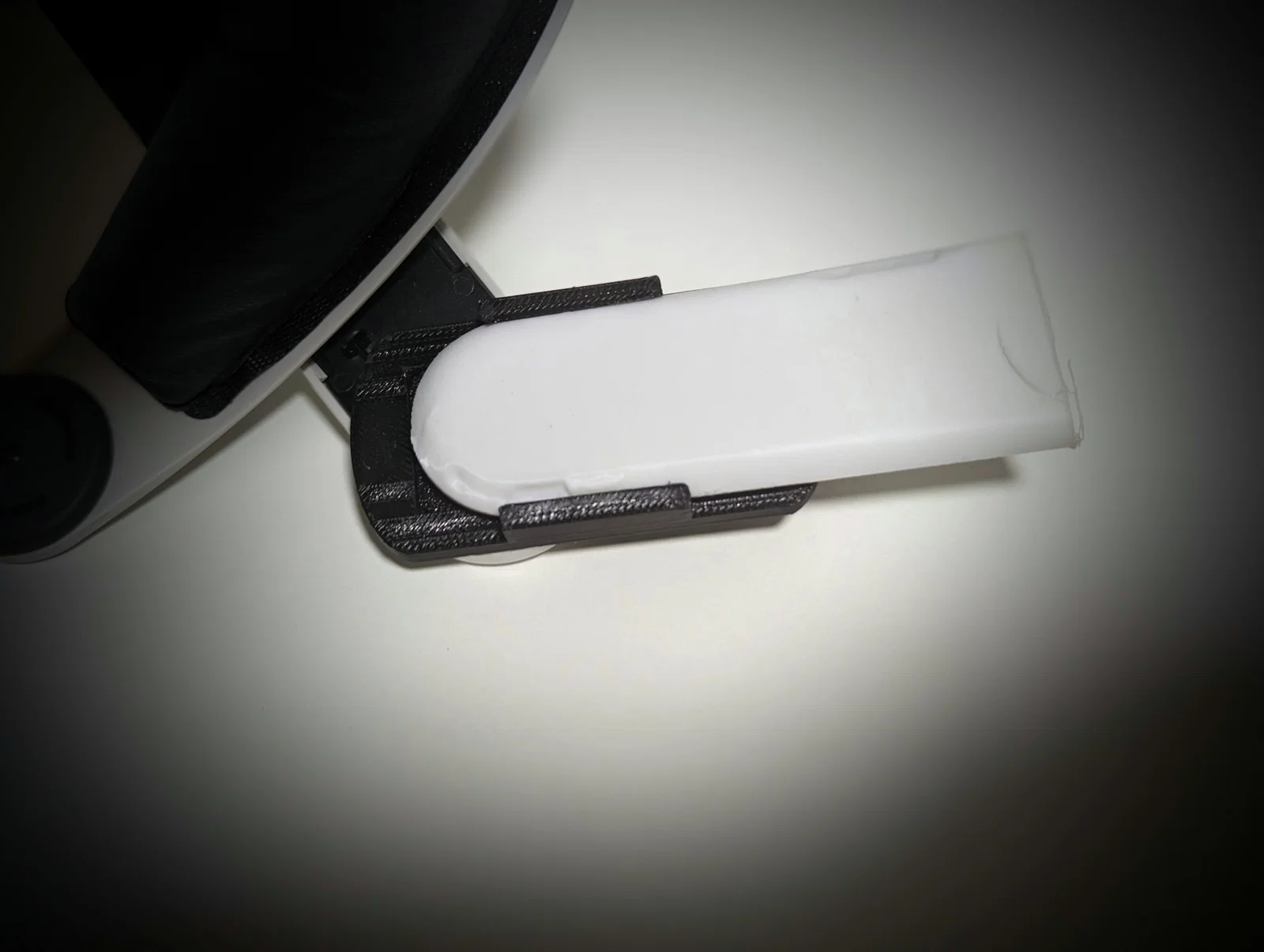

Vì bạn sẽ trượt dây strap ngang của Quest 3 vào “Part 1”, bạn nên press-fit TPU (không cần in TPU, chỉ cần miếng TPU để tăng độ bám). Xem hình để rõ hơn :)

Instructions

Hướng dẫn tháo rời

Cách tháo M2 gốc (không làm bể/gãy)

1. Tháo nắp che ốc (vòng tròn màu bạc) (nó được dán keo, bạn có thể cạy lên bằng tua vít)
2. Tháo ốc khỏi arm
3. Nhấc nắp che arm (phần màu trắng chỗ có con ốc). Không nhấc phần này thì bạn không làm được bước 4
4. Kéo phần nhựa đen (phần bạn sẽ thay) ra (nó sẽ tuột ra). Lắc nhẹ qua lại để dễ tháo hơn
5. Tháo nắp arm (phần màu trắng), bạn có thể dùng một dụng cụ dạng thẻ nhựa/credit-card để nạy tách ra

Hướng dẫn lắp ráp

1. Chuẩn bị mọi thứ:
   1. Các part đã in (Part1 + Part2)
   2. 10cm TPU (để press-fit vào các lỗ)

2. Nhét TPU vào các insert (trên Part 1)
   Tip: Bạn có thể thử gắn Quest vào trước, nếu thấy đã đủ chặt thì không cần TPU


3. Lắp Part 1 vào bên trong Part 2


4. Gắn vòng cao su (rubber ring) vào Part 1

5. Lắp lên arm của M2


6. Lắp lại nắp trắng và con ốc zin, vậy là xong!

7. Test thử

8. Nếu chạy ổn, gắn nắp che ốc lại và đăng make của bạn nhé :)
