Cố định cửa mở cho Original Prusa Enclosure

Khi thao tác với món in, bảo trì hoặc chỉnh máy in 3D đặt trong Original Prusa Enclosure, cửa Enclosure bắt buộc phải mở. Nhiều khi cửa tự dịch chuyển đến vị trí không mong muốn. Dùng bộ 3D models này kèm nam châm, bạn có thể chặn hiệu quả tình trạng cửa đang mở bị xê dịch ngoài ý muốn.

Lịch sử cập nhật

03/12/2023 - Phiên bản mới v4 - gia cường và cố định trục, tinh chỉnh nhẹ để chất lượng in tốt hơn. Giờ trục cần được ấn vào Fixation-180-deg-part-A và Fixation-180-deg-part-B với lực đủ mạnh. Đã test in trên MK4 với PrusaSlicer 2.7.0 và Firmware 5.1.0 (Input Shaper). Phần Fix-180-90-Clutch-v4 mình khuyên in 100% infill. Các phiên bản cũ được chuyển vào thư mục "Old Versions".

26/08/2023 - Phiên bản mới v3 - mình cũng tạo thêm một bracket dạng variable ở phiên bản 3. Bracket được cải tiến với một clutch để giữ hai phần dính với nhau khi cửa chuyển từ 180 xuống 90 độ.

28/08/2023 - Phiên bản mới v3.1 - để ổn định hơn, chiều dài trục của clutch đã được chỉnh lại.

Chuẩn bị holder

Có 2 kiểu bracket để cố định cửa khi mở:

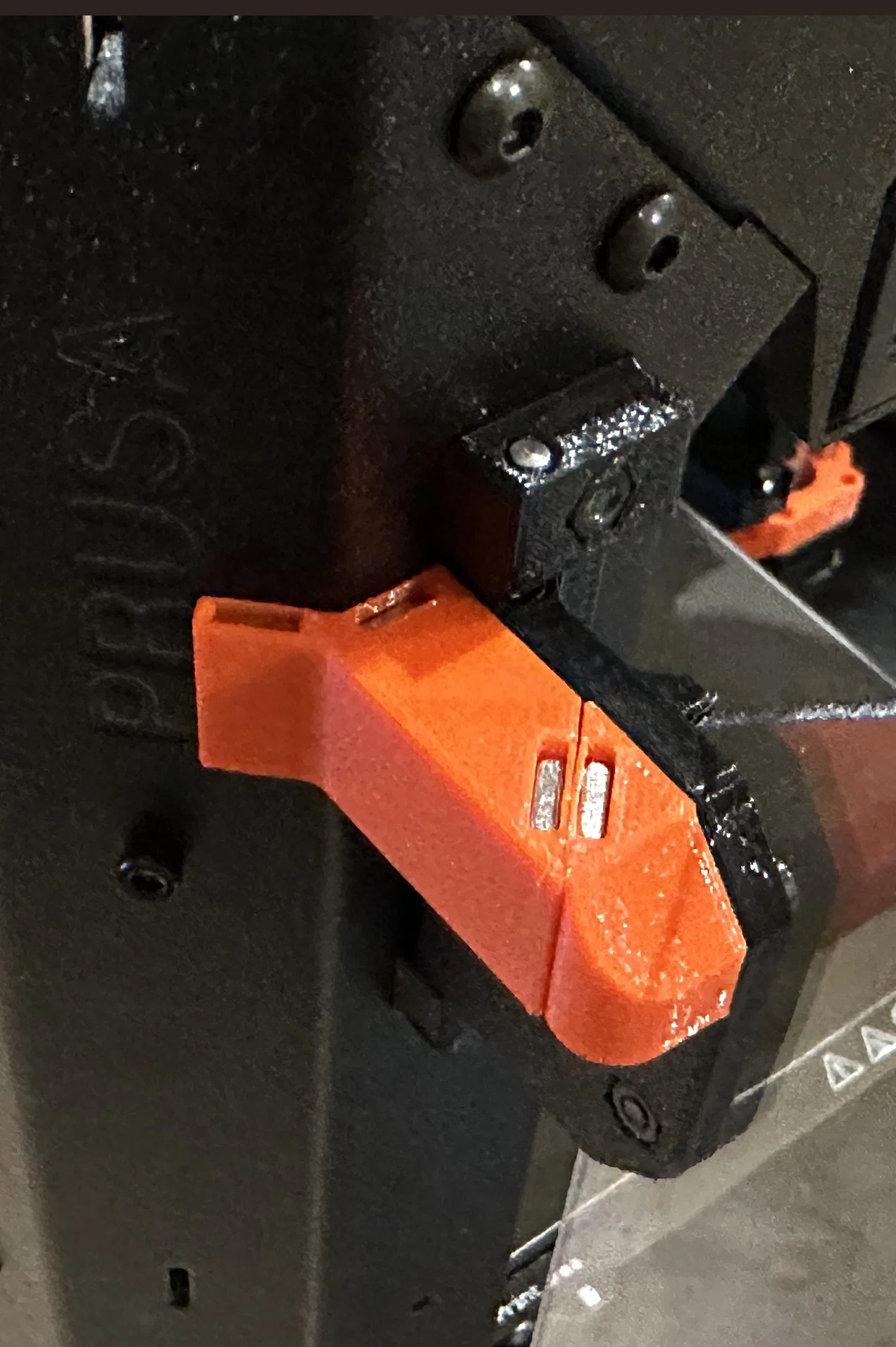

• Loại variable cho góc 90 và 180 độ - cần 8 viên nam châm neodymium 12x6x2 mm và 8 viên nam châm neodymium 13x7x2 mm

         Chỉ cần đẩy nhẹ cửa là có thể chuyển từ góc mở 90 độ sang mở hết 180 độ:

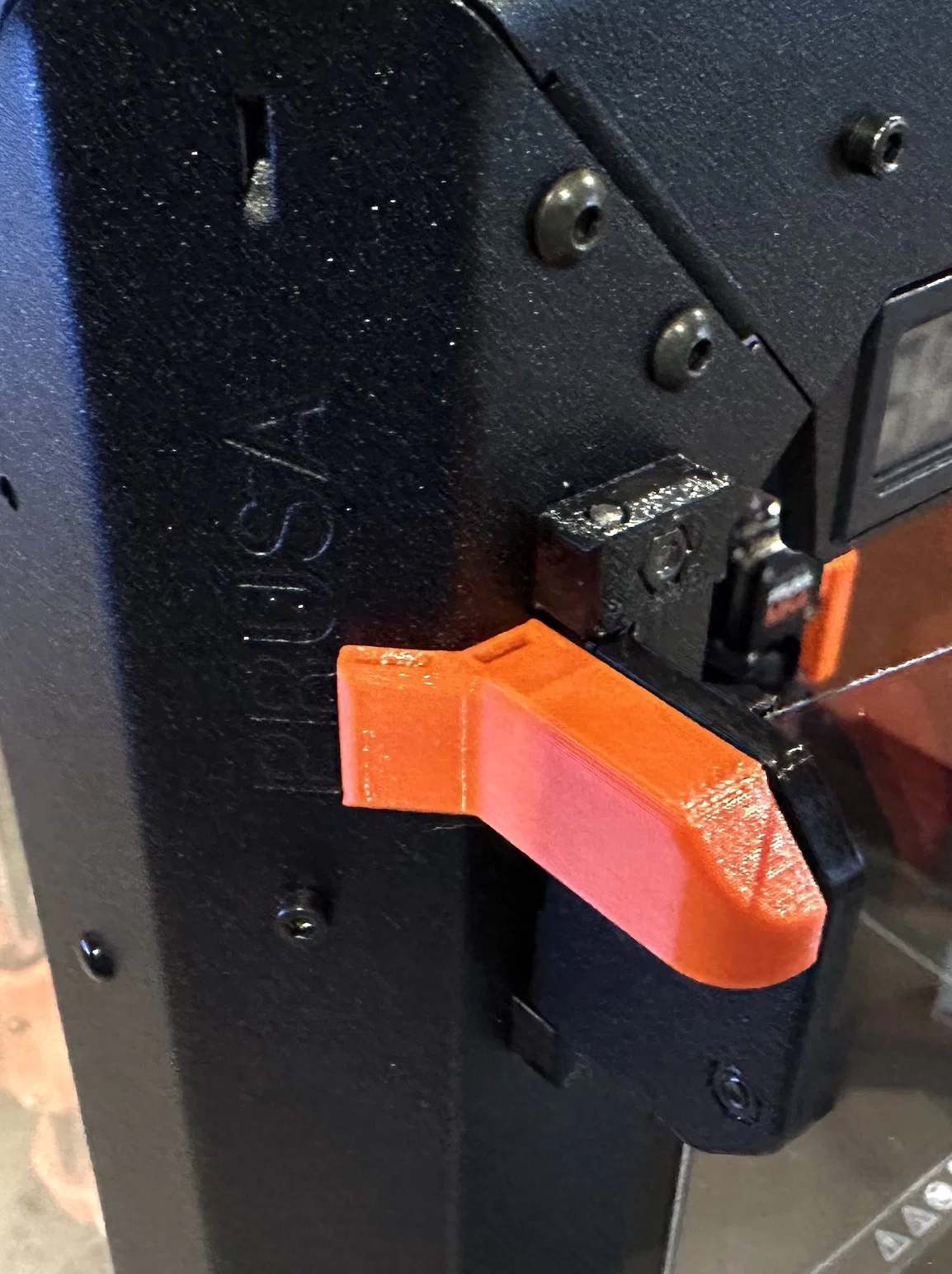

• Loại fixed chỉ cho 90 độ - cần 8 viên nam châm neodymium 12x6x2 mm

Bạn có thể mua nam châm neodymium ví dụ ở đây:
https://www.unimagnet.cz/kv-12-06-02-n_z401/
https://www.unimagnet.cz/kv-13-07-02-n_z991/

Holders được chia thành 2 loại và ký hiệu bằng chữ "A" và "B":
A - cho bản lề trên bên trái và bản lề dưới bên phải
B - cho bản lề dưới bên trái và bản lề trên bên phải

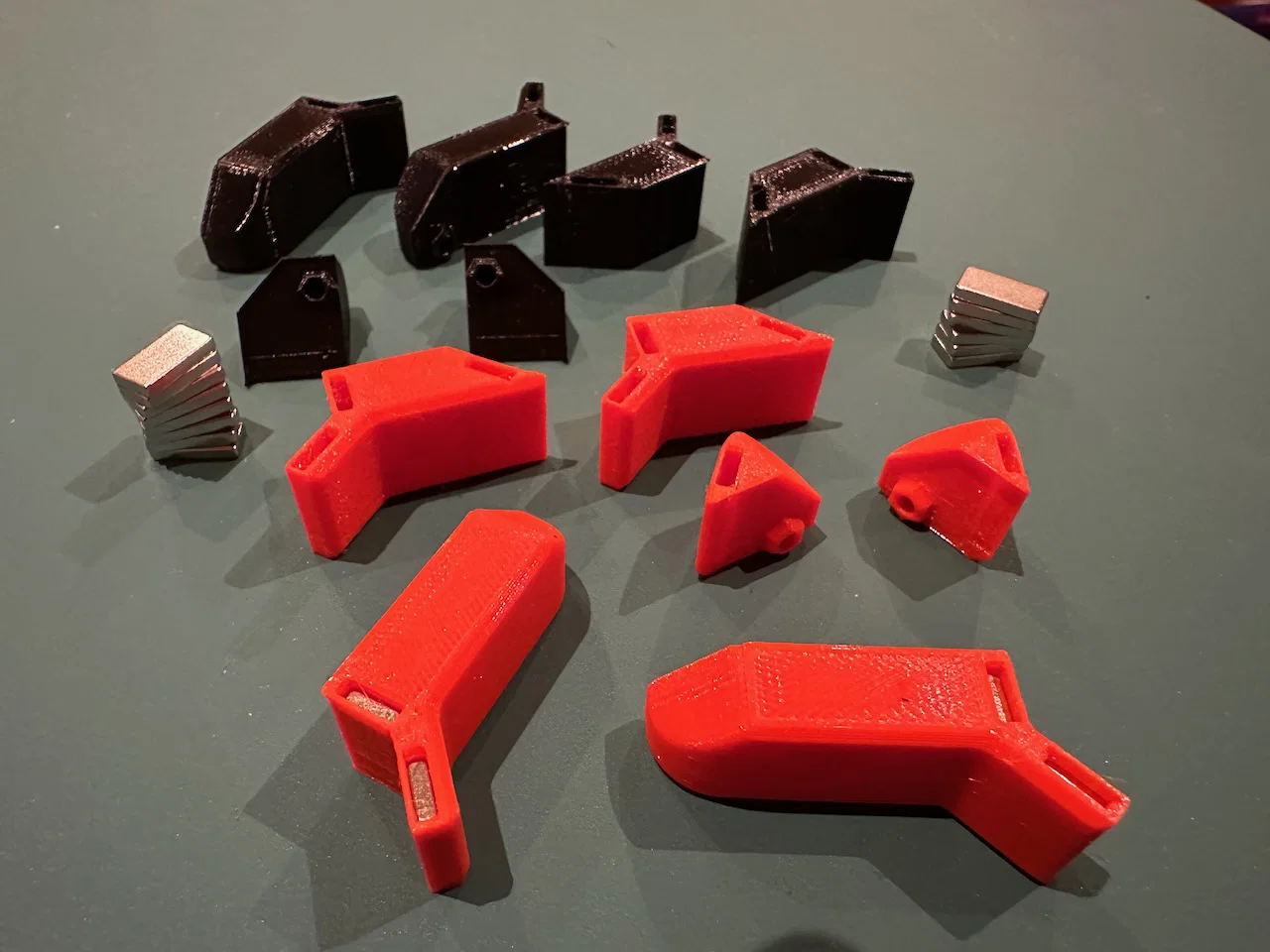

Gắn nam châm neodymium vào các holder đã in theo hình này. Nhớ để ý hướng từ trường (North-South) và đặt đúng vị trí lỗ tương ứng.

Lắp bracket lên Original Prusa Enclosure

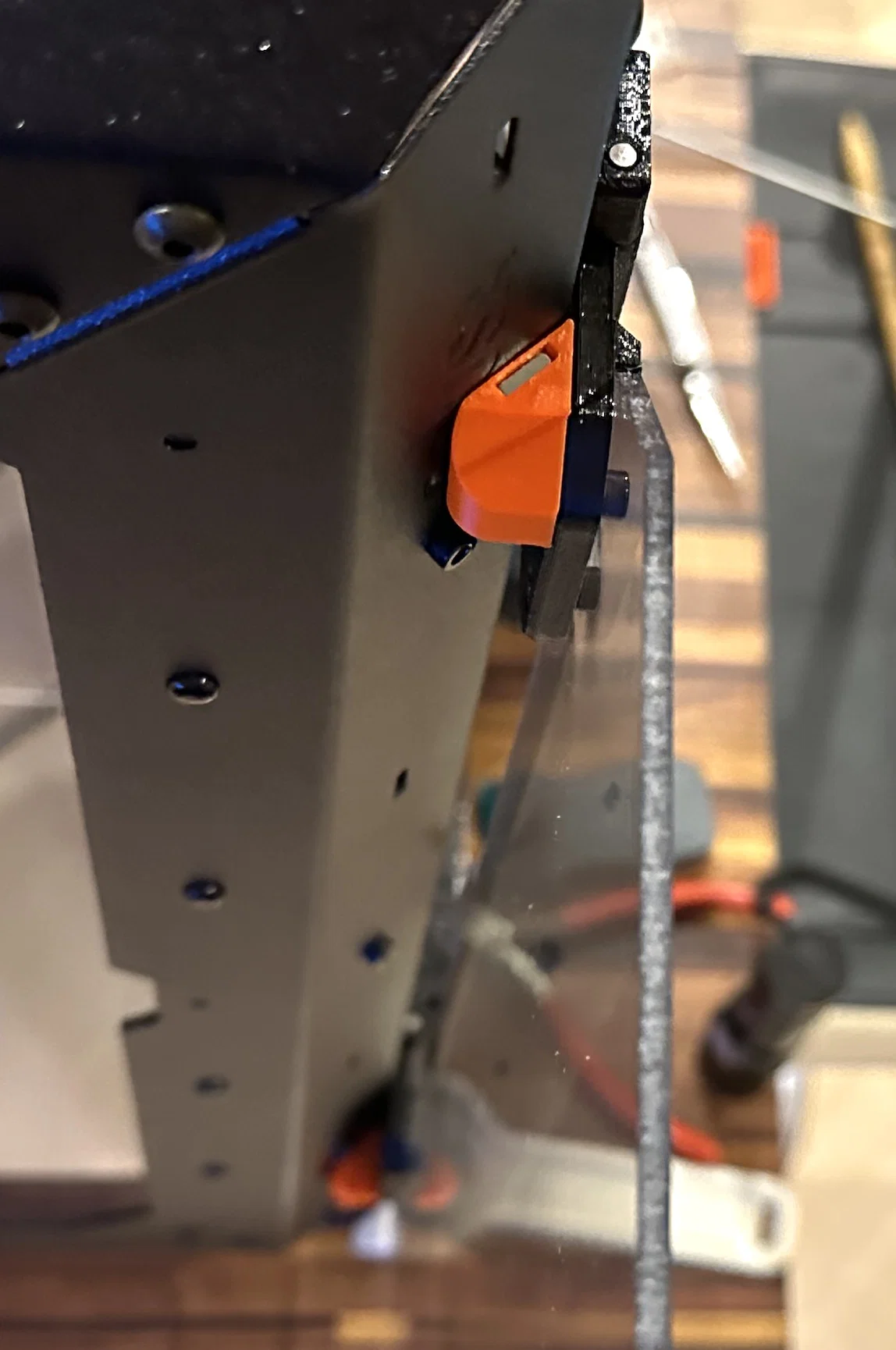

Thiết kế cố định cửa mở được làm sao cho can thiệp ít nhất vào kết cấu sẵn có. Với bản lề trên, chỉ cần nới lỏng các con vít phía trên và đẩy các con tán (nuts) ra ngoài vì sẽ không còn dùng nữa. Với bản lề dưới thì làm tương tự, nhưng với vít và tán ở phía dưới.

Hướng dẫn in

Bạn có 3 lựa chọn:

1. dùng G-code đã slice sẵn và in trên MK3S+ hoặc MK4
2. dùng file 3MF cho bản PrusaSlicer mới nhất
3. tải PrusaSlicer mới nhất, dùng các file STL và thiết lập như sau:

• print settings: 0.20mm QUALITY
• filament: PETG (đã test với Prusament)
• 15% gyroid infill
• không cần support

STL cho bản lề trên bên trái và bản lề dưới bên phải:
Solid-fixation-90-deg-part-A-v1.stl
Fixation-180-deg-part-A-v2.stl
Additional-fixation-90-deg-part-A-v2.stl

STL cho bản lề dưới bên trái và bản lề trên bên phải:
Solid-fixation-90-deg-part-B-v1.stl
Fixation-180-deg-part-B-v2.stl
Additional-fixation-90-deg-part-B-v2.stl

Mỗi bộ sẽ gồm file model cho 1 bản lề.

Chúc bạn in đẹp nha!
