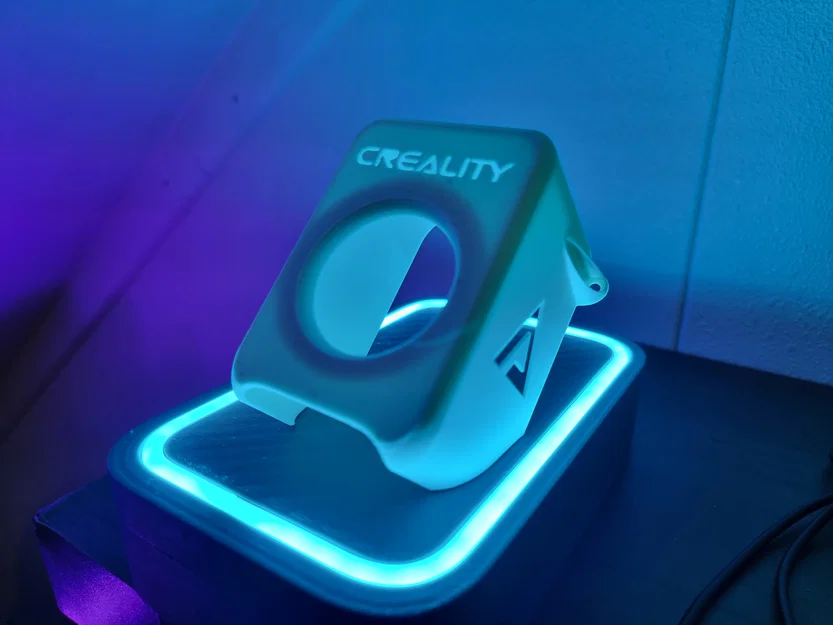

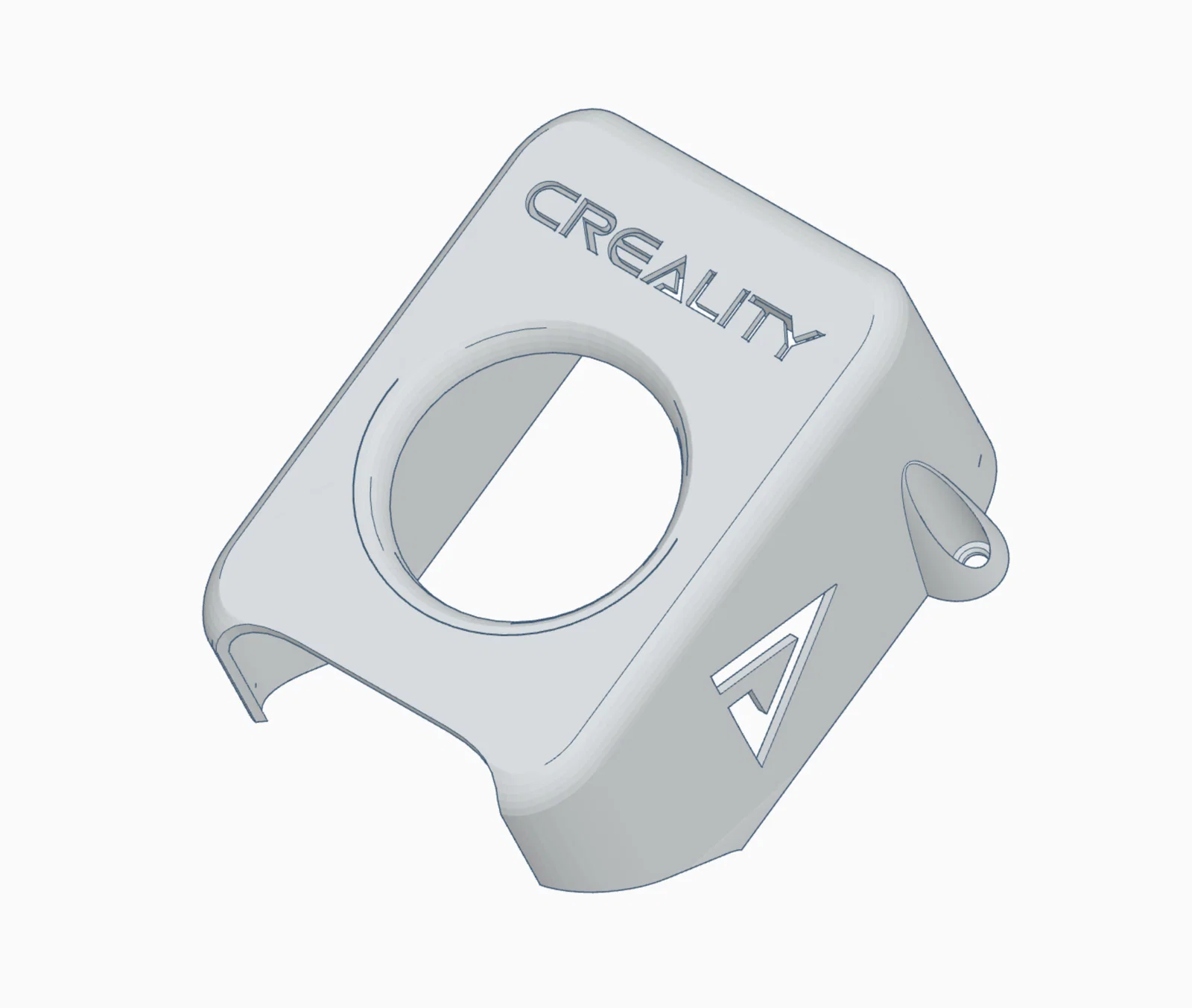

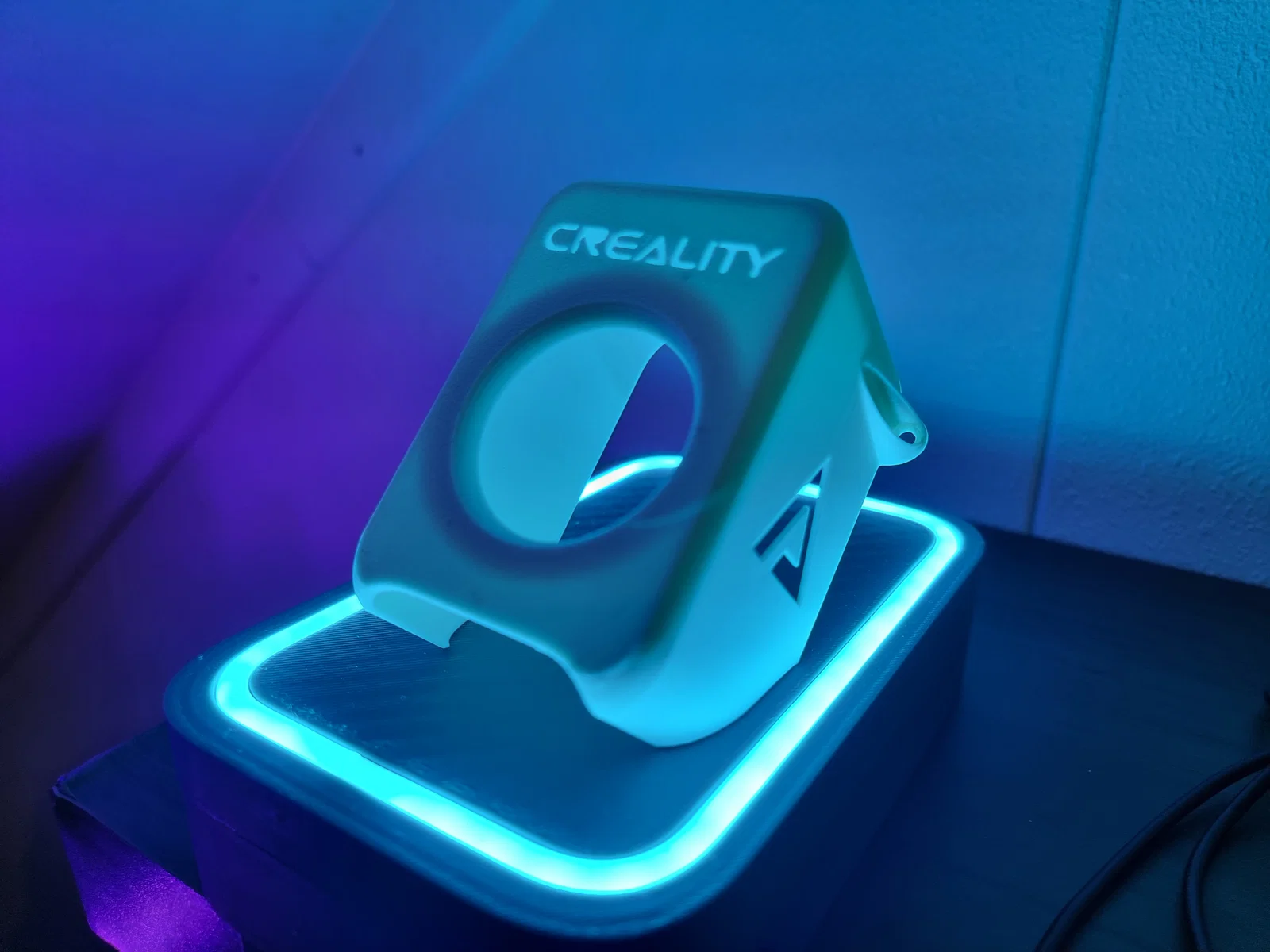

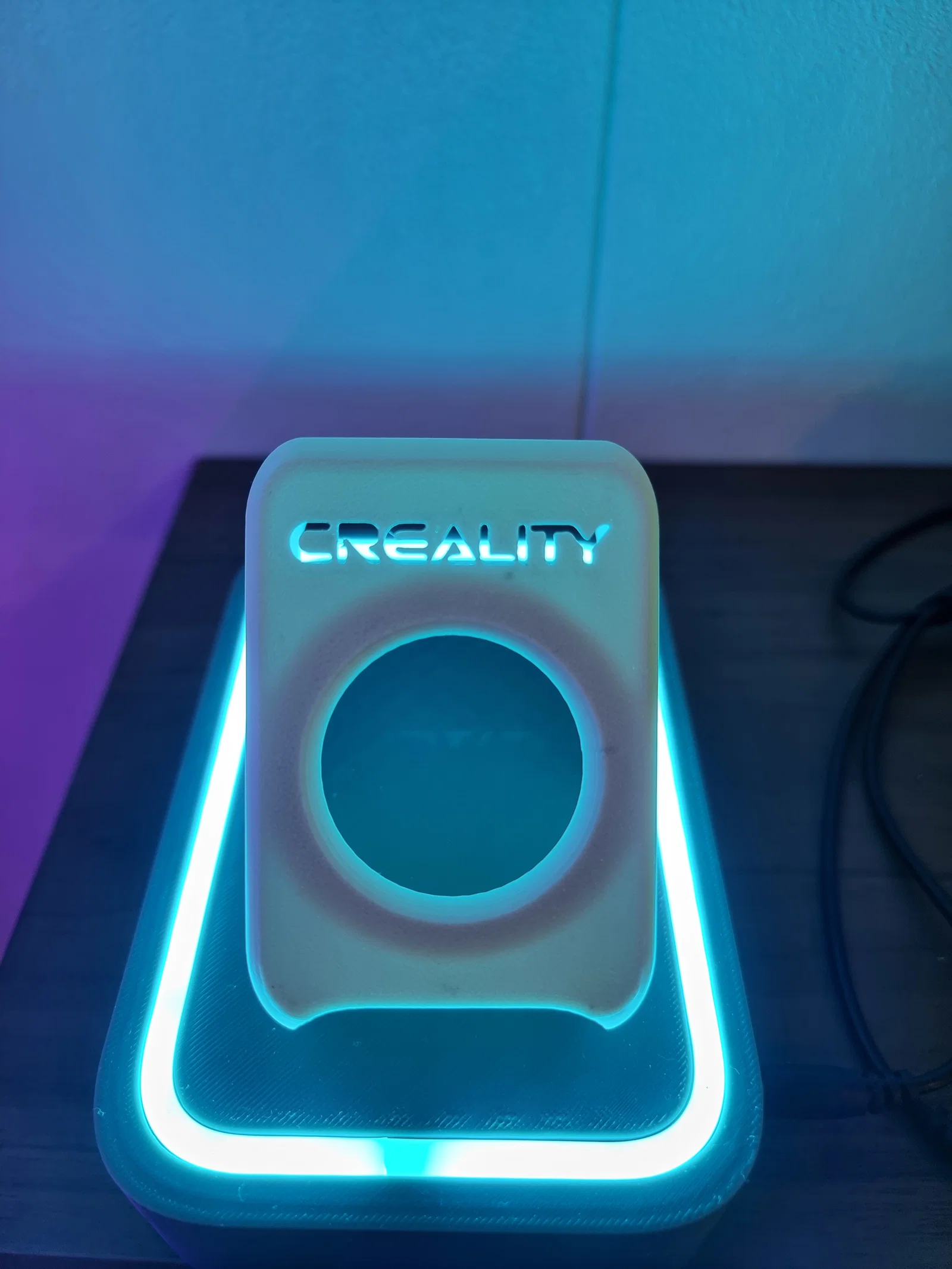

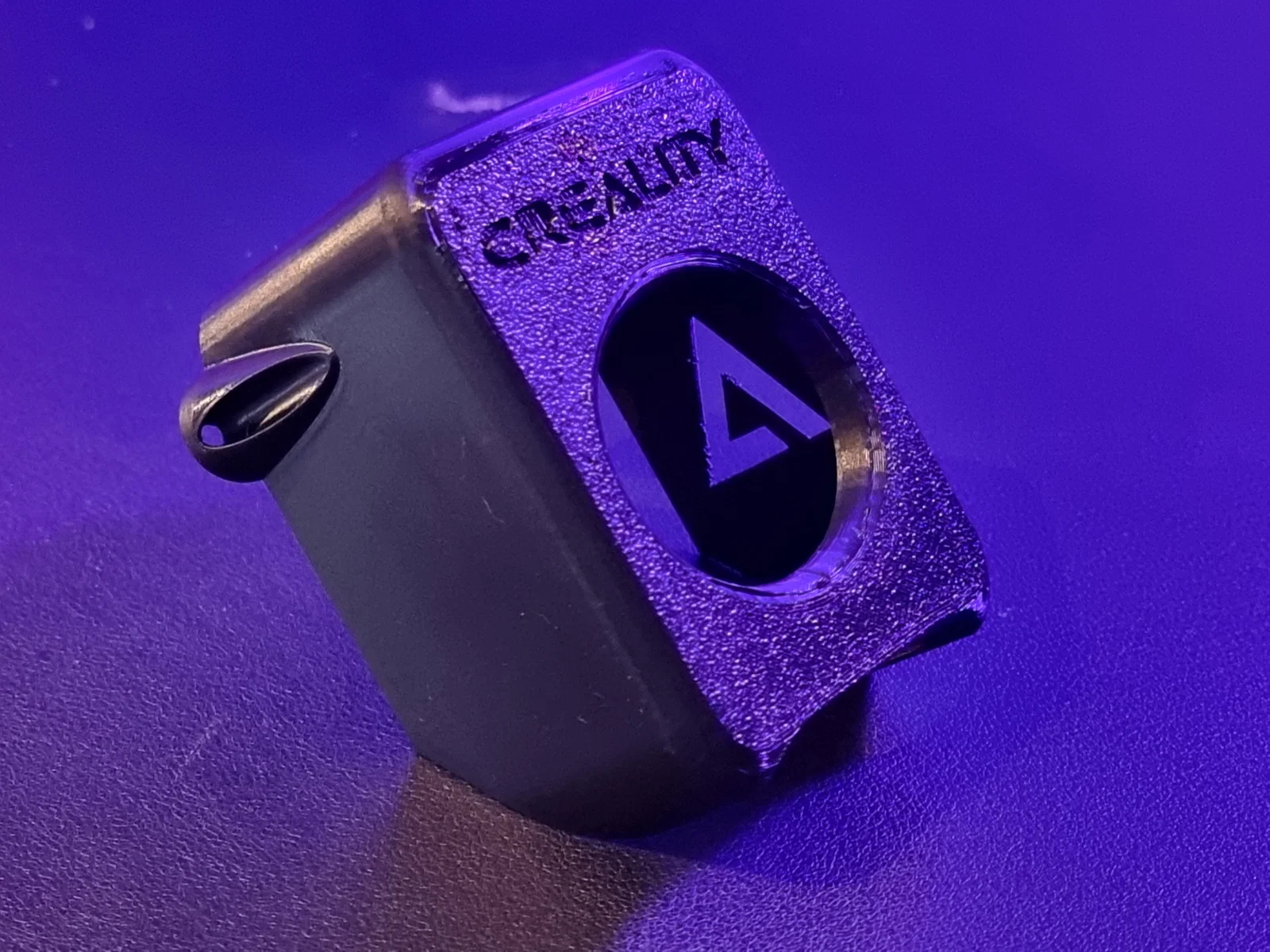

Ốp shroud Ender 5 S1 cho mod quạt chuẩn 10mm & 20mm

Tác giả Otter

Lượt tải
299
Lượt thích
34
Lượt coi
1.817

File 2 1,3 MB

  • creality_ender_5s1_shroud_20mm_fan_1777792358.stlSTL · 661,9 KB
  • creality_shroud_10mm_with_cutout_1777792360.stlSTL · 719 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

In với PETG (khuyến nghị) hoặc PLA (không chắc PLA chịu nhiệt tới đâu, nhưng có thể do lúc nào cũng được làm mát nên vẫn ổn? [sẽ test; edit: có bị cong vênh nhẹ trong môi trường kín])

Layer height .16 hoặc .20, không cần supports!

Mình dùng một con vít đầu côn (tapered screw) khác để bù cho phần cấu trúc support

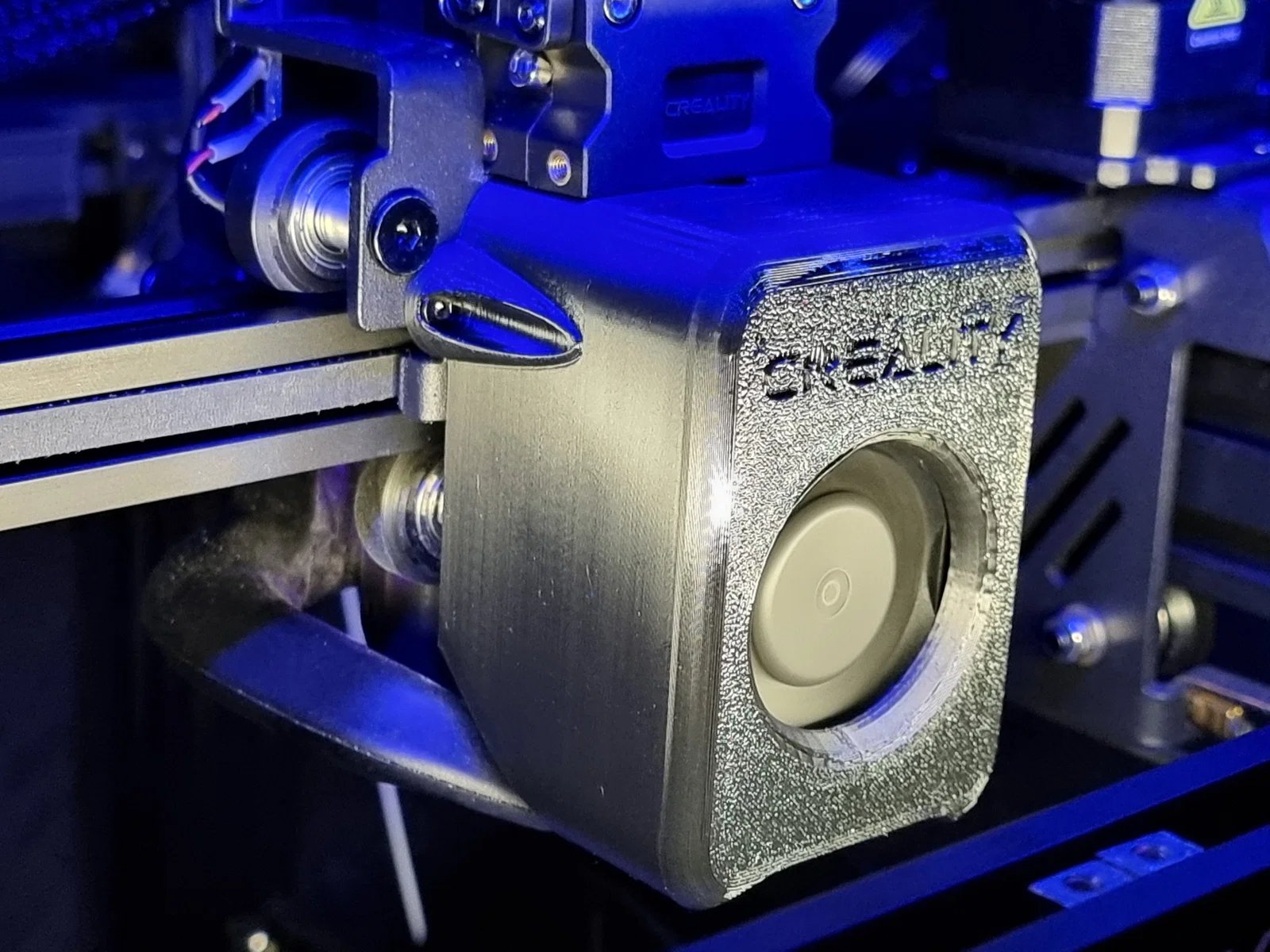

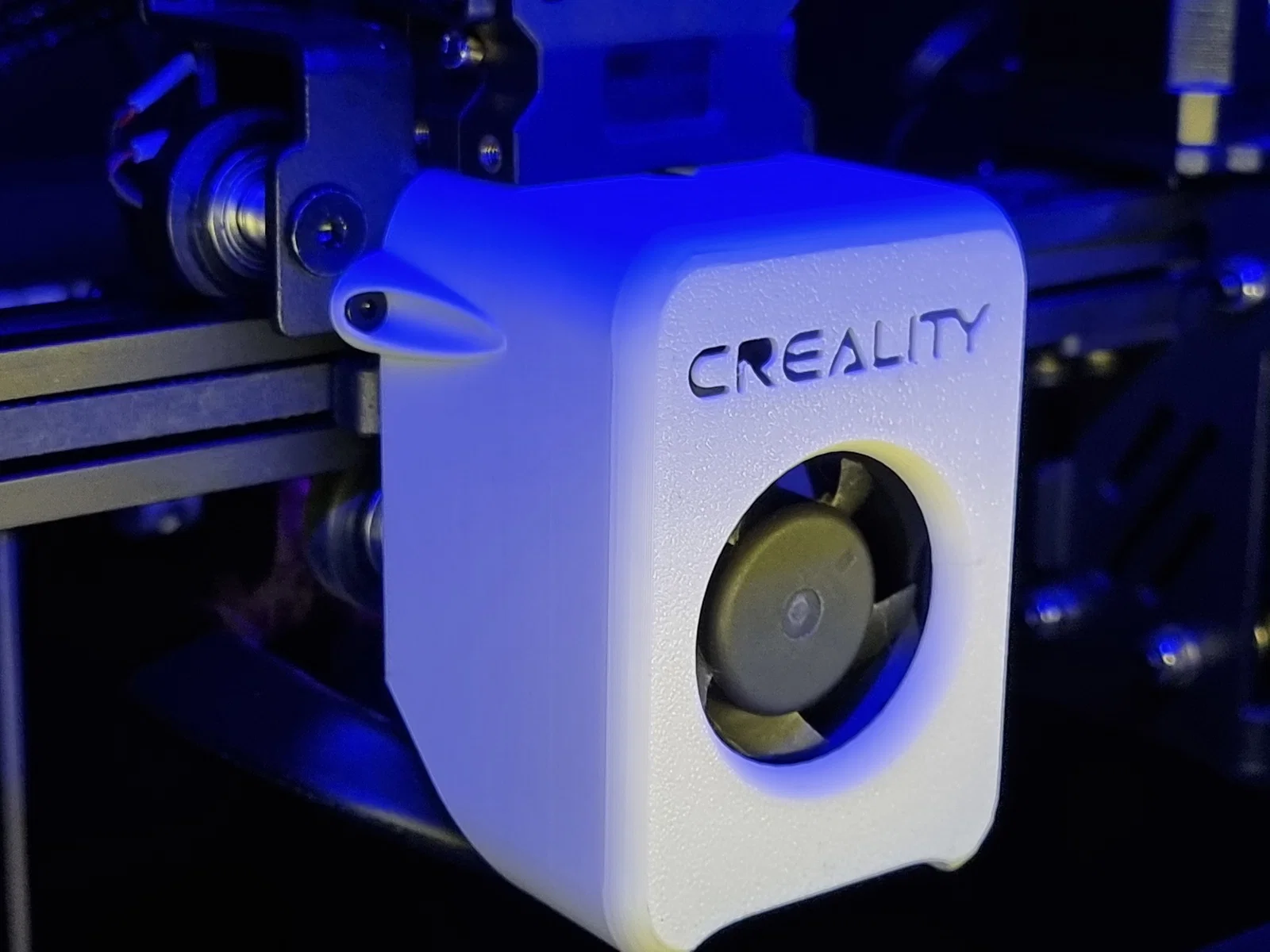

gặp vài vấn đề thiết kế do cụm extruder trên Ender 5S1 không nằm đúng giữa, nên không né được con vít bên phải. Mình sẽ xem có chỉnh được thiết kế để bù lại không, nhưng hiện tại cũng không gây vấn đề gì.

Còn dư 1 mm ở phần gối phía trước của thanh 2020

Nếu bạn vẫn đang dùng quạt 10mm thì mình cũng đã thêm một bản 10mm (standard).

Có gợi ý hay mong muốn gì về thiết kế thì cứ cho mình biết nha! Ví dụ đổi logo hoặc thay kiểu air intake.

Các thay đổi dự định làm:

  • Tạo một phần khoét cho con vít bên phải; nếu ai gặp đúng lỗi thiết kế này thì báo mình với. Vít bên phải đang chạm vào shroud, còn vít bên trái thì không.
  • Sửa chữ ‘R’ vì hiện tại sẽ không in được phần “treo” (floating bit).

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
2
Tổng dung lượng
1,3 MB
File lớn nhất
719 KB
