Bộ lọc xả Voron (Modified) – tương thích BTT SFS V2.0

Bạn có thể tải và in các phần đã chỉnh sửa tại đây từ Printables; các phần còn lại cần thiết thì tải từ kho chính thức của Voron: https://github.com/VoronDesign/Voron-Trident/tree/main/STLs/Exhaust_Filter.

Dự án này cũng có trên GitHub của mình kèm theo file nguồn Fusion360: https://github.com/mkelnar/voron-exhaust-mod — nơi bạn có thể tải cả các part đã mod và part gốc của Voron chung một chỗ.

Print settings

Dùng các thông số in khuyến nghị như mọi part Voron khác: https://docs.vorondesign.com/sourcing.html#print-settings

Description

Smart filament sensor này được gắn bên trong, ở mặt trên của phần vỏ trên (top shell) của thân exhaust đã được thiết kế lại, bằng ba con ốc đi kèm trong hộp sensor. Ngoài ra cũng có sẵn lỗ để đi dây quạt, để toàn bộ dây từ exhaust filter có thể được luồn gọn bên trong, chạy phía trên grill của exhaust filter vào rãnh của khung nhôm định hình, rồi đi xuống chung với bó dây từ gantry.

Dây từ quạt đi qua lỗ, sau đó chạy qua các kẹp dây dán (adhesive cable clips) trên vách.

Cùng với việc thiết kế lại cụm vỏ quạt exhaust, mình cũng làm lại phần ngàm/mount. Thay vì hai mount rời (khá khó canh để bắt ốc đúng vị trí), bản này nối cứng hai mount hai bên lại với nhau. Vì mục đích thiết kế, có thêm một phần canopy nhỏ để che các mép và khe hở giữa filter grill, khung nhôm định hình và vỏ filter.

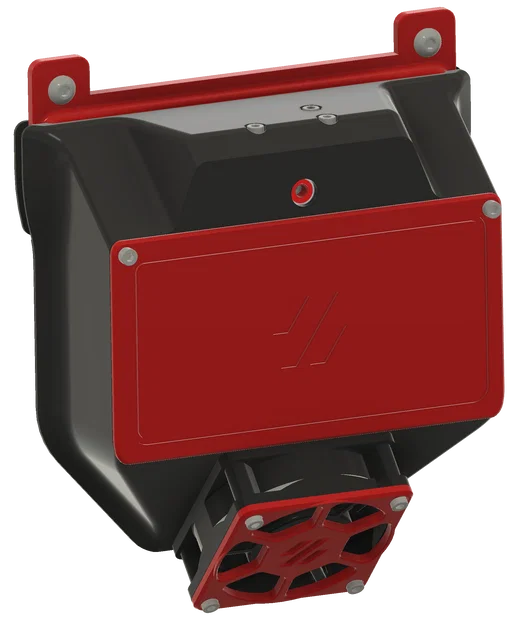

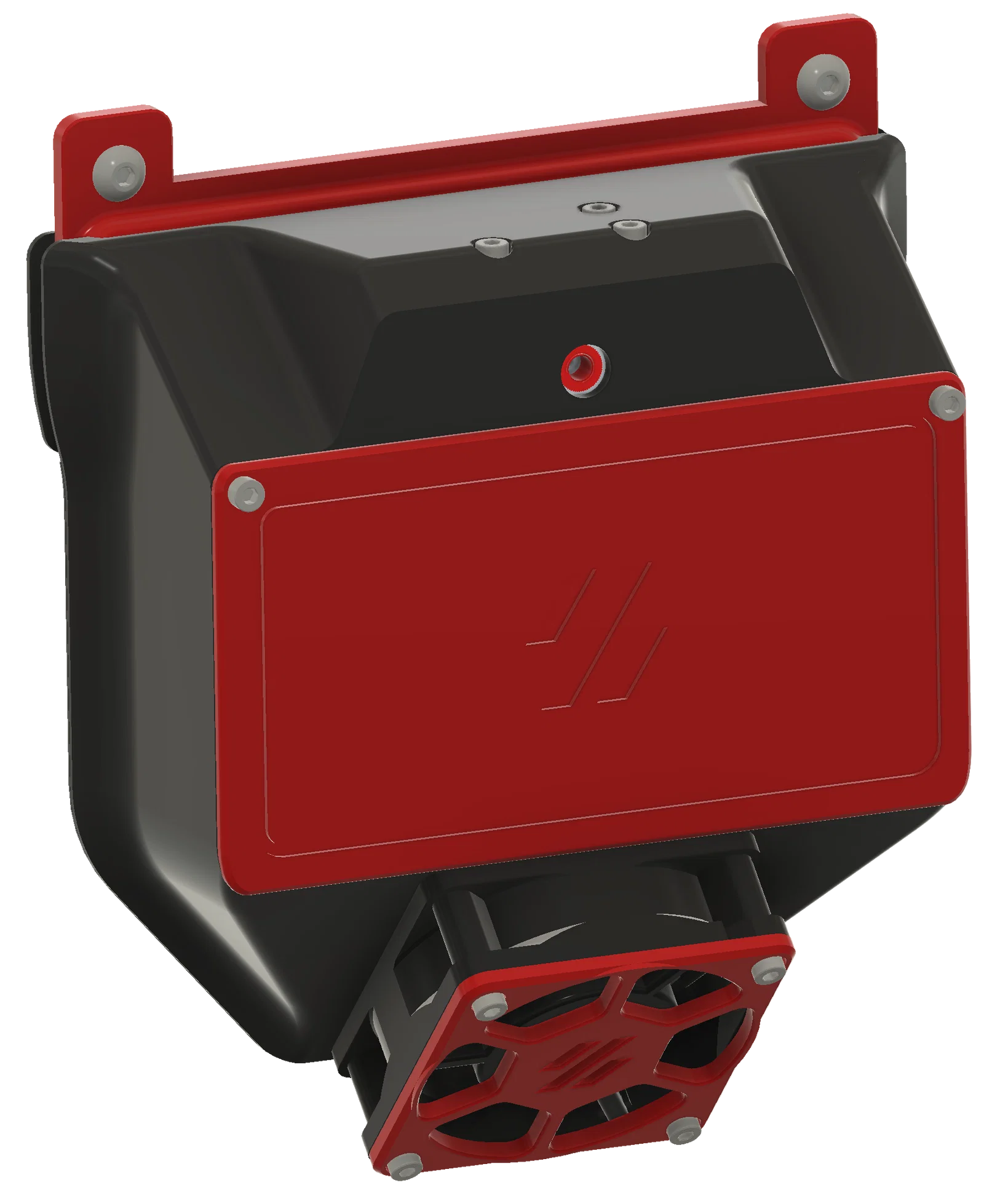

Dưới đây là ảnh render preview trên model 3D.
