Pát trượt (Slider Bracket) cho Beyerdynamic

Một dự án làm nhanh để thay thế mấy cái pát nhựa bên hông dở tệ của Beyer, dùng để gắn củ loa vào càng nhôm. Mình đã bị gãy 2 bộ trong vài năm, trên 2 cái tai nghe khác nhau. Nhựa bị mục/bở dần theo thời gian rồi gãy đôi.

Mấy cái này vừa với các tai nghe như MMX300, DT990 Pro, DT770, nhưng cũng có thể hợp với mẫu khác nữa.

• Có model bản có và không có pát kim loại, cái này có thể là phụ kiện “manufaktur” (semi custom từ cửa hàng của Beyer)

Mình cũng kèm luôn cái lẫy lò xo (internal spring clip) bên trong, thứ tạo ra các nấc chỉnh. Nó không ngon bằng đồ zin, nhưng vẫn xài được. Dùng nếu cái cũ bị mòn hoặc làm mất.

In với mặt có chữ hướng xuống. Layer tối thiểu 0.2. In đặc (solid). Dùng lại ốc zin 9mm.

Phần ngoài được kéo dài thêm một chút để có thể chà nhám phẳng ở mặt tiếp xúc, giúp chỉnh độ khít ở một mức nào đó.

Phần trong có lỗ dạng bịt (capped holes) để máy in không phải “in vòng tròn trên không”. Sau khi in xong thì cắt bỏ phần này.

Có kèm file STEP.

Lưu ý:

• Tai nghe của mình khá cũ nên mình không đảm bảo sẽ hợp với các đời mới hơn. Nếu bạn in thử được thì up một “make” giúp mình để xác nhận là nó dùng ổn trên model nào.
• Trên Thingiverse cũng có vài model khác nhìn hơi khác, nhưng có vẻ không hỗ trợ pát kim loại và cũng không có spring clip.

Changelog:

v.1.1

• Đơn giản hóa hình học – Bỏ draft angles ở phần ngoài vì chi tiết nhỏ quá, thêm vào chỉ làm rối và khó chỉnh sửa. Mặt trên/dưới giờ song song.
• Thêm model không có lỗ cho pát kim loại, vì không phải headset nào cũng dùng.
• Dời chữ Left/Right vào phần trong. Giúp dễ thêm nhãn tùy biến cho phần ngoài.

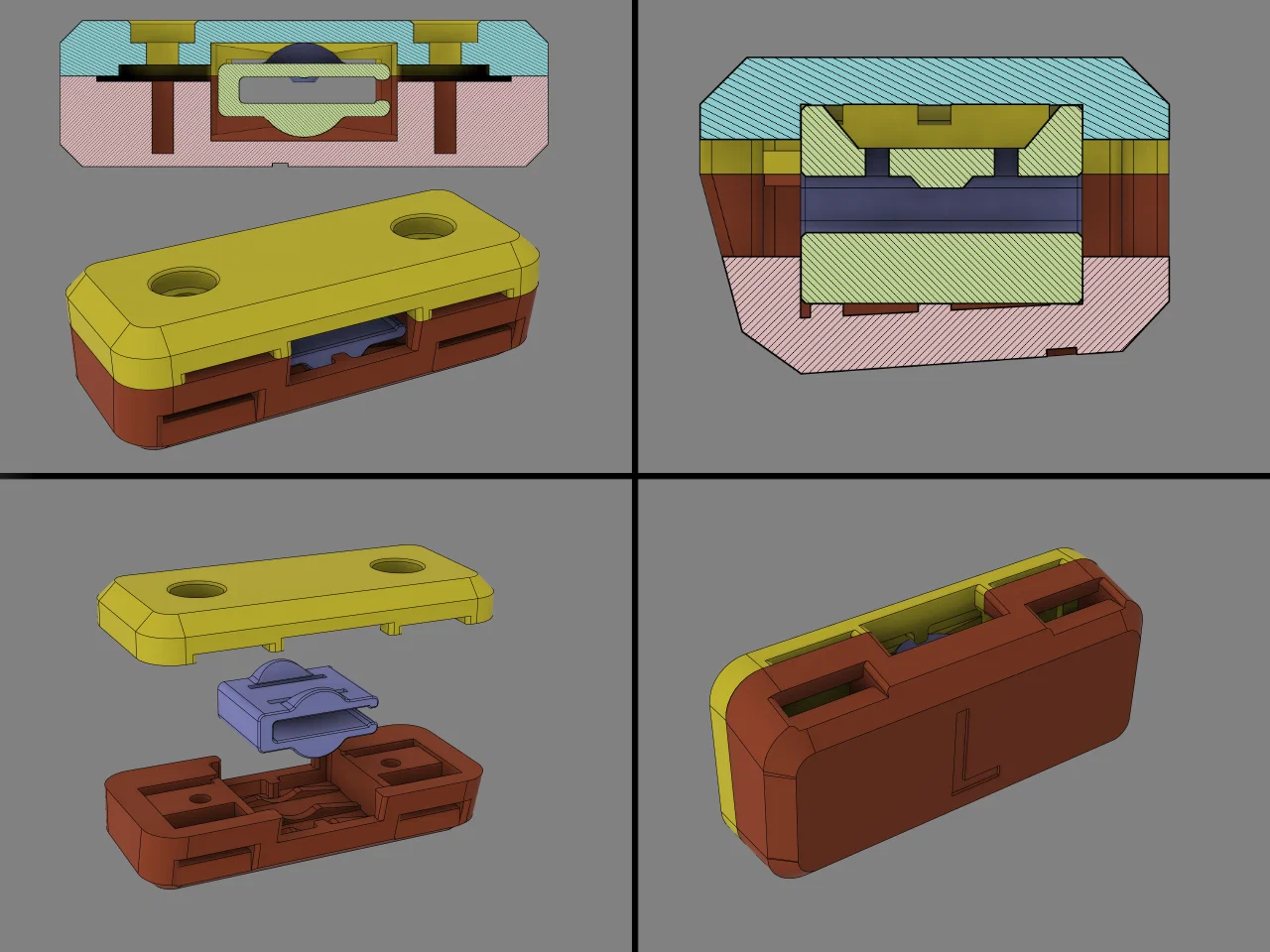

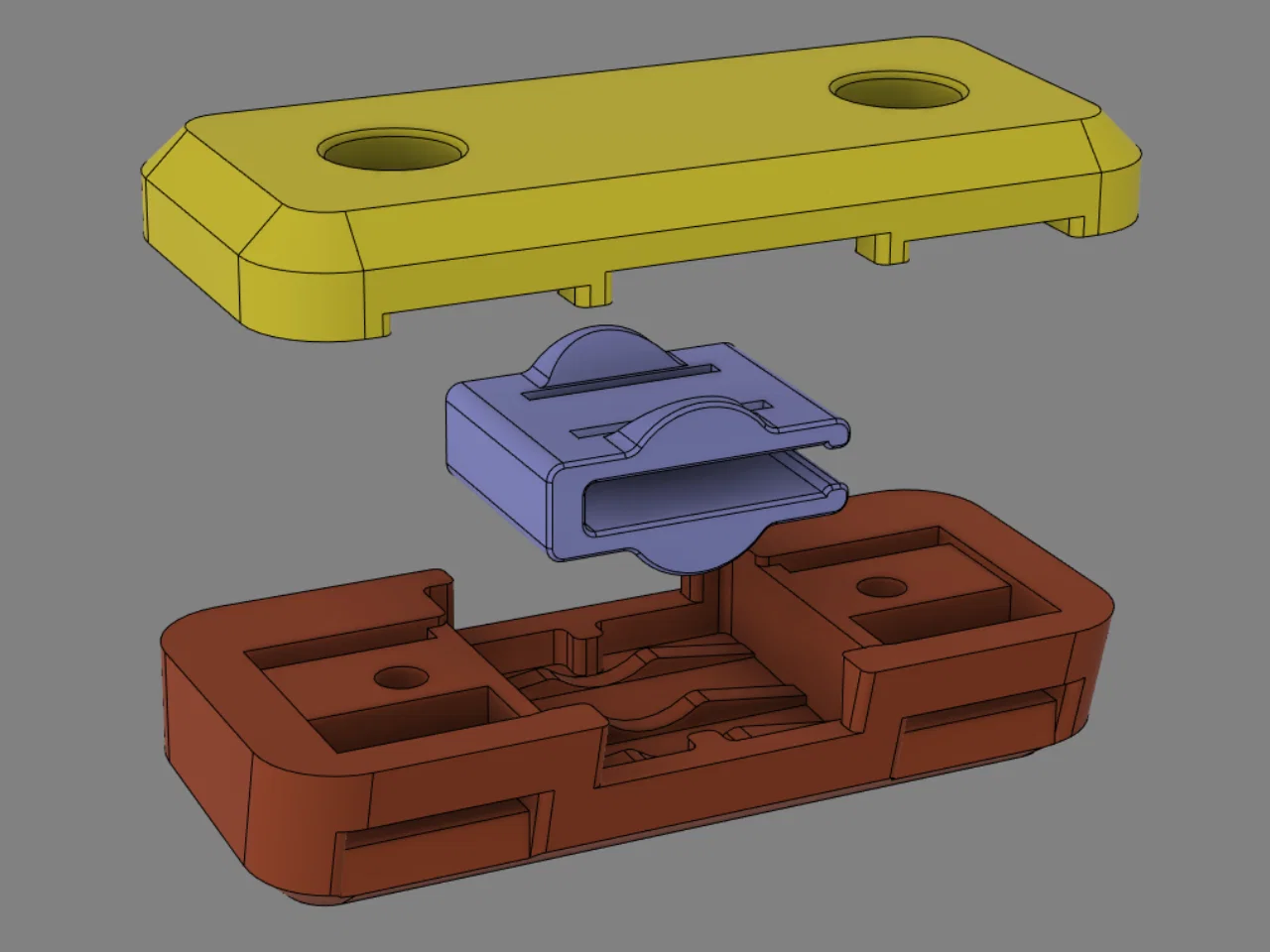

Giờ nhìn như vầy:

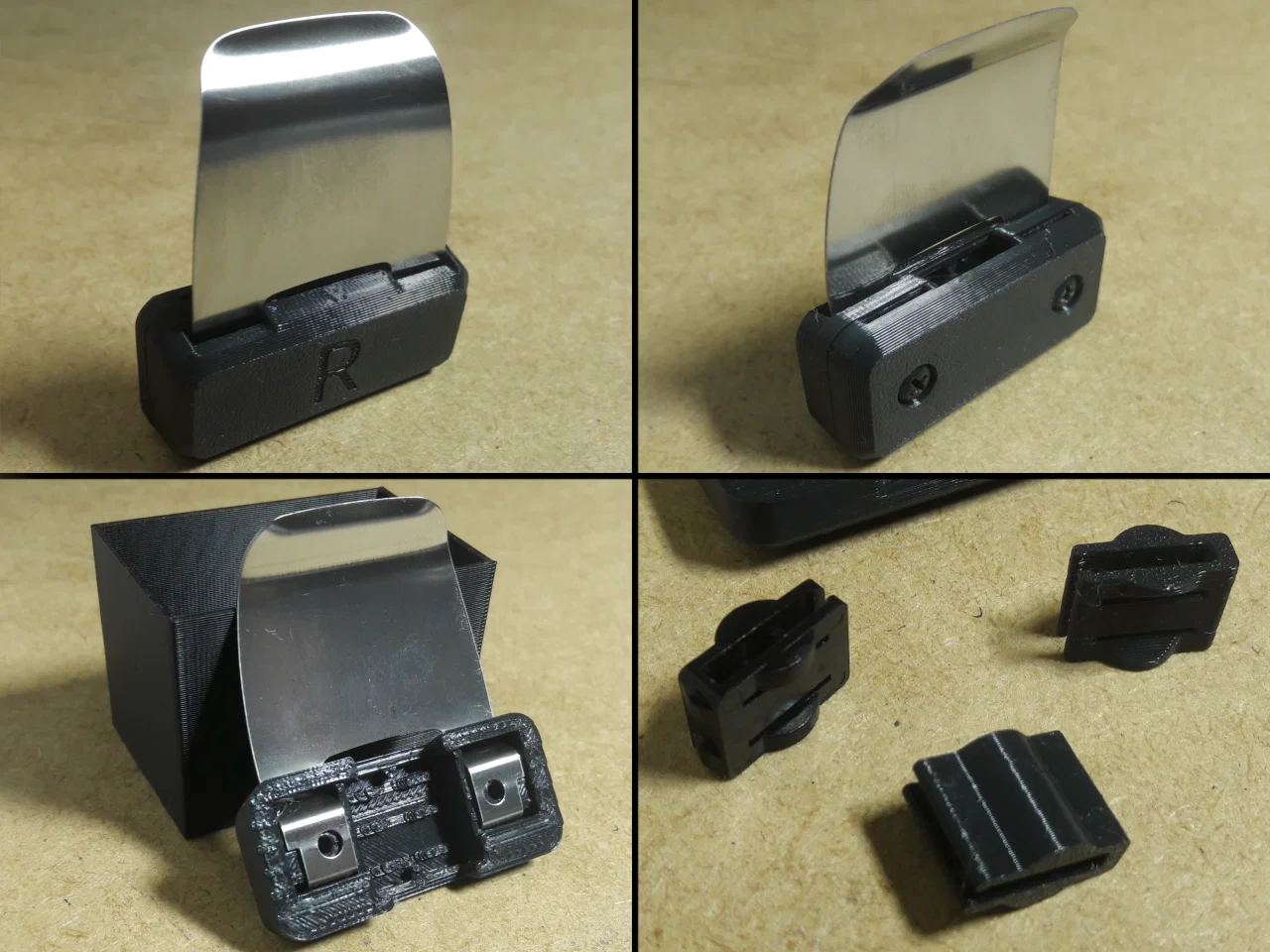

In ra sẽ như vầy:
