Hộp phân loại (Assortment boxes)

Cập nhật 02.12.2023

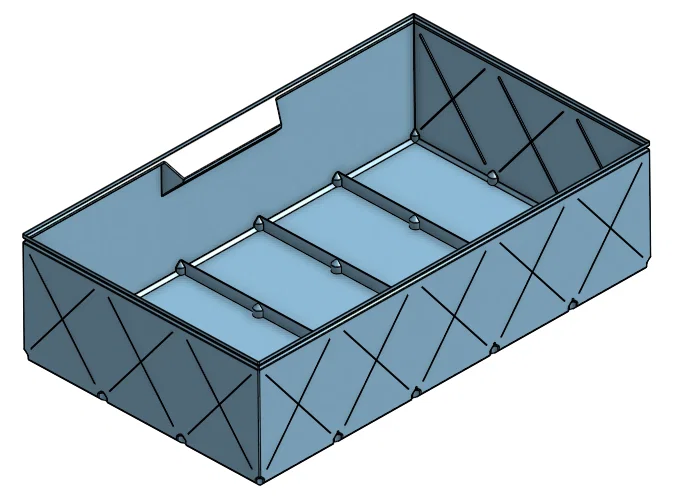

Mình nhận được phản hồi là với một số bạn, những hộp lớn hơi khó in vì các đoạn thành dài bị phình ra ngoài. Vì vậy mình đã chỉnh lại thiết kế và thêm các gân (ribs) vào thành để giảm tình trạng phình. Lưu ý: Mình chưa thử in bất kỳ hộp phiên bản 2 mới nào! Bạn nào in rồi cho mình biết chúng hoạt động khi in ra sao nhé. Các hộp dĩ nhiên vẫn hoàn toàn thay thế lẫn nhau giữa các phiên bản. Kích thước (dimensions) không thay đổi.

Giới thiệu

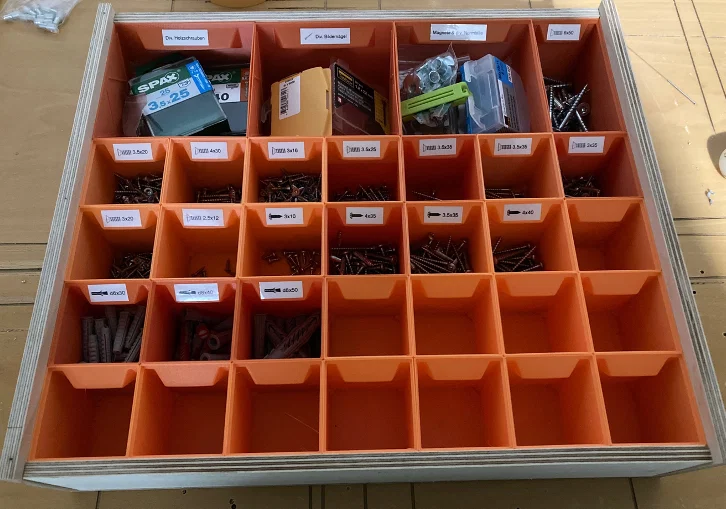

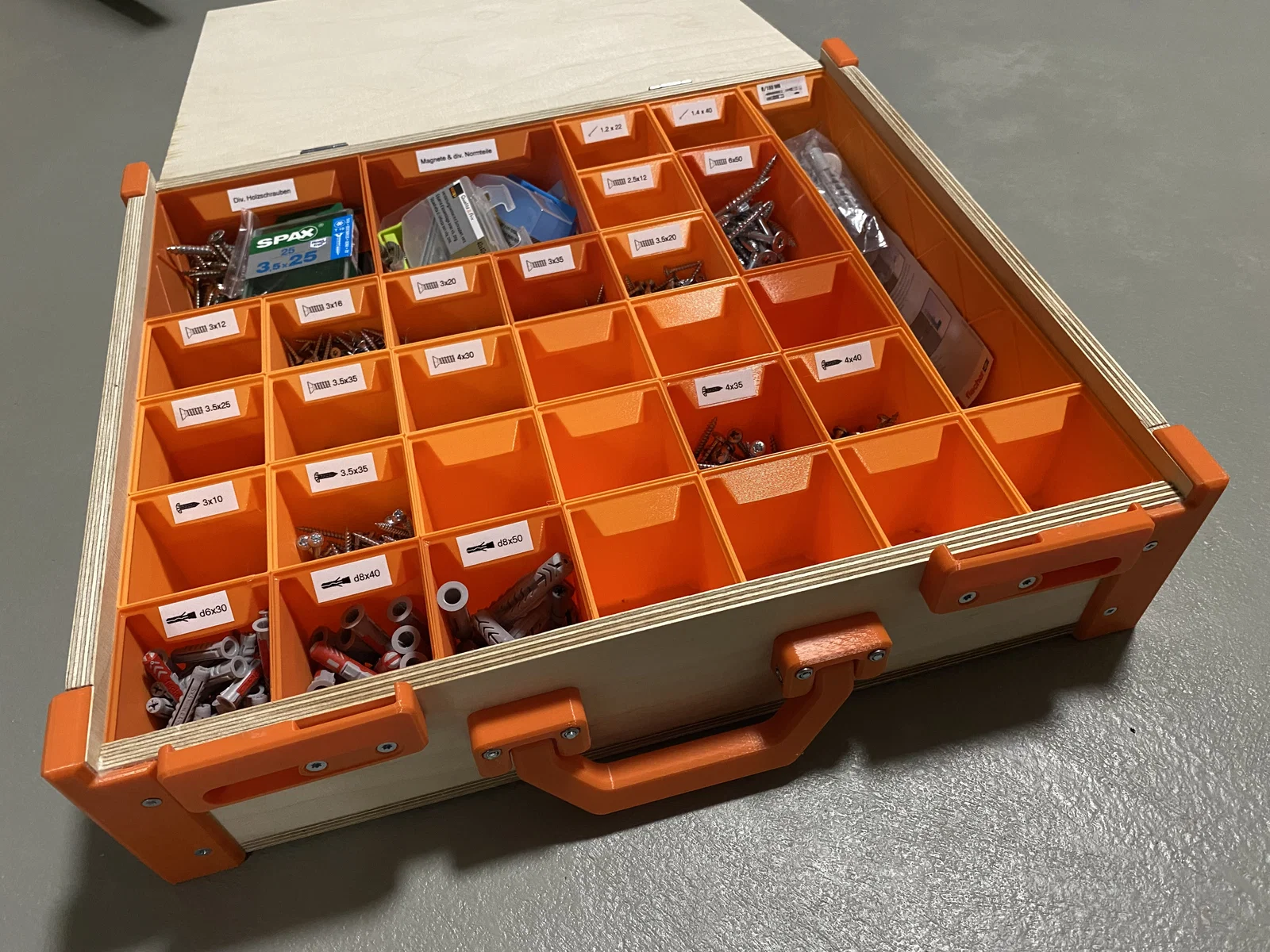

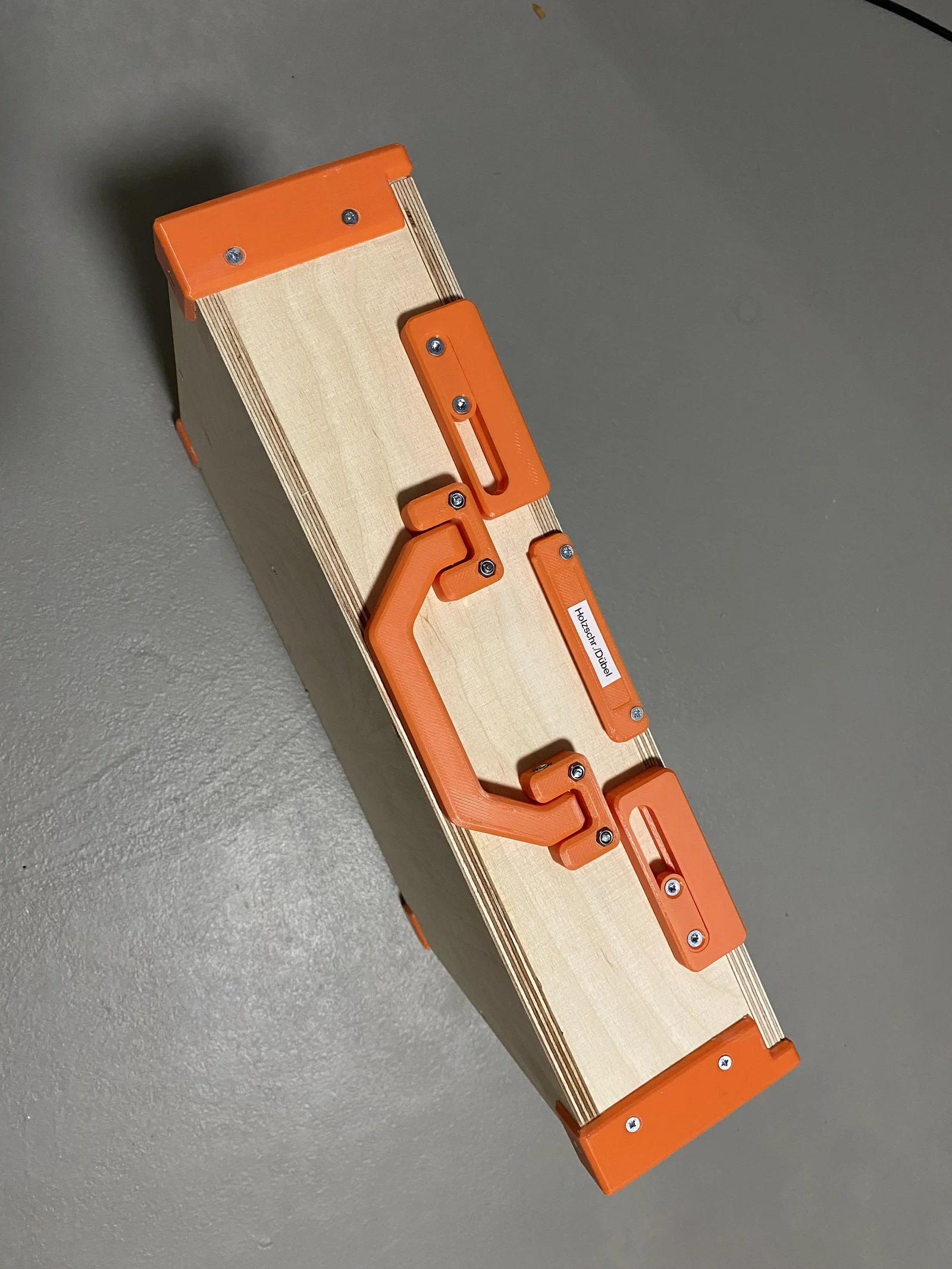

Alexandre Chappel đã thiết kế một bộ hộp đựng rất thông minh, giúp phân loại và lưu trữ có hệ thống đủ loại linh kiện tiêu chuẩn hoặc vật liệu khác. Để làm việc này, người ta dùng các hộp in 3D đặt trong một khung gỗ. Các hộp dựa trên một hệ modular với tiết diện vuông cạnh 55mm. Tùy kích thước đồ cần lưu, bạn sẽ in hộp lớn hoặc nhỏ. Tất cả assortment boxes có thể phối với nhau theo bất kỳ tổ hợp nào phù hợp nhu cầu của bạn. Hệ này còn hay ở chỗ: ngay cả khi trong case chỉ có đúng một hộp nhỏ, nó vẫn được giữ cố định nhờ một lưới in 3D ở đáy, nên không bị xê dịch hay đổ đồ ngay cả khi lật úp hoặc lắc mạnh.

Đây là một ý tưởng rất hay và trước giờ mình dùng khá nhiều. Nhưng các chi tiết cần in cũng tốn rất nhiều thời gian và tiêu hao vật liệu tương đối lớn. Vì vậy mình phát triển tiếp ý tưởng của Alexandre và chỉnh thiết kế để các hộp có thể in ở vase mode. Cách này giảm thời gian in và lượng vật liệu tiêu thụ xuống nhiều lần. Hộp có cùng kích thước bên ngoài như của Alexandre, nên tương thích với khung (case, drawer, v.v.) sẵn có của anh ấy. Thiết kế của mình cũng loại bỏ nhu cầu dùng lưới ở đáy. Thay vào đó, mình dùng các chốt (pins) gắn vào các lỗ được bố trí sẵn ở phần đáy của khung gỗ. Chốt có thể in 3D, hoặc bạn cũng có thể dùng chốt gỗ (wooden dowel pins) (đường kính 5mm, dài 10mm, có vát mép/chamfer) để giảm thêm thời gian in và tiết kiệm filament. Để định vị lỗ chốt chính xác, có một bản mẫu (template) để bạn sử dụng.

Assortment boxes

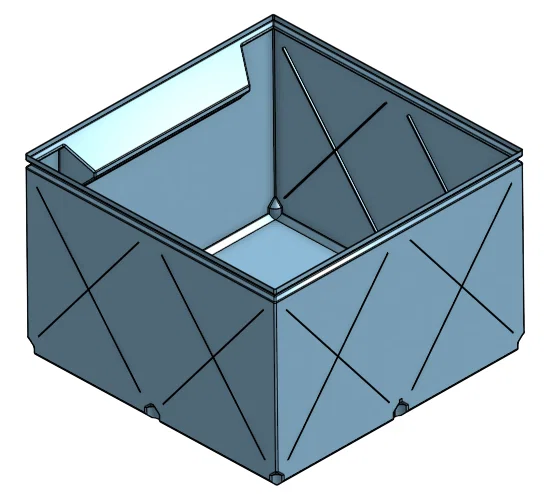

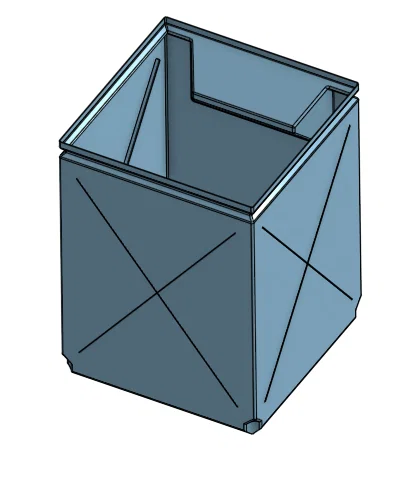

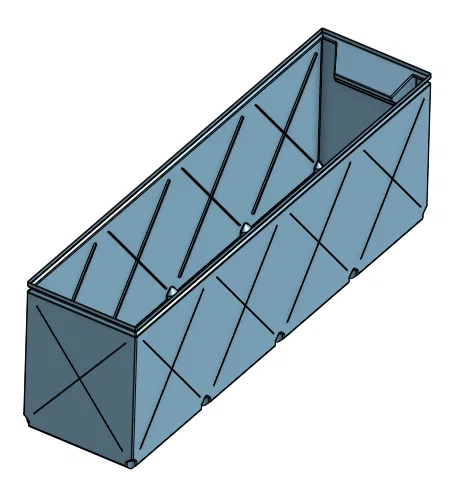

Cách đặt tên file hộp như sau: “Assortment_box_75mm_5x3”. 75mm là chiều cao hộp. Hiện tại tất cả hộp đều cao 75mm, nhưng tương lai mình có thể sẽ thêm phiên bản thấp hơn. Phần 5x3 ở cuối tên file là kích thước theo trục x và y (xem bên dưới). 5x3 nghĩa là rộng 5 đơn vị theo hướng x và dài 3 đơn vị theo hướng y. Một đơn vị luôn là 55mm, nên tổng kích thước hộp sẽ là 5 x 55 = 275mm theo hướng x, 3 x 55 = 165mm theo hướng y và 75mm theo hướng z.

Hiện tại đã có đủ mọi tổ hợp từ 1x1 đến 5x5. Ở một mặt theo hướng x có một phần khoét (cutout) với hai chức năng. Thứ nhất, nó giống như tay nắm giúp bạn dễ lấy hộp khi đặt trong ngăn kéo đầy hoặc bất kỳ khung nào khác. Thứ hai, nó tạo một bề mặt để dán nhãn, giúp bạn nhớ trong hộp đang chứa gì.

Hướng dẫn in

Nhìn chung in các phần này rất dễ. Bạn chọn vật liệu nào cũng được. PLA lẫn PETG đều hoạt động ổn với mình tới hiện tại. Nhớ xem kỹ 2–3 điểm đặc biệt bên dưới để ra kết quả tốt nhất.

Assortment boxes

Các hộp được thiết kế để in ở vase mode. Việc này làm được bất kể bạn dùng nozzle cỡ nào. Trước khi in, nhớ chỉnh các thiết lập đặc biệt dưới đây trong slicer để đảm bảo kết quả chuẩn:

Setting

Value

Spiral vase (mode)

Activated!

External perimeter (width)

0.4mm nozzle = 0.6mm

0.6mm nozzle = 0.8mm

0.8mm nozzle = 1.0mm

Slice gap closing radius

0.024mm hoặc nhỏ hơn

Pins

Chốt (pins) in rất đơn giản. Chỉ cần đảm bảo in đúng hướng (xem ảnh chụp bên dưới). Với PLA thì không cần brim. Nhớ in đủ số lượng. Một case cần 30 cái.

Template

Bản mẫu (template) cũng dễ in. Nó được thiết kế dày chỉ 0.6mm, nên bạn chọn layer height cho phù hợp.

Lắp ráp

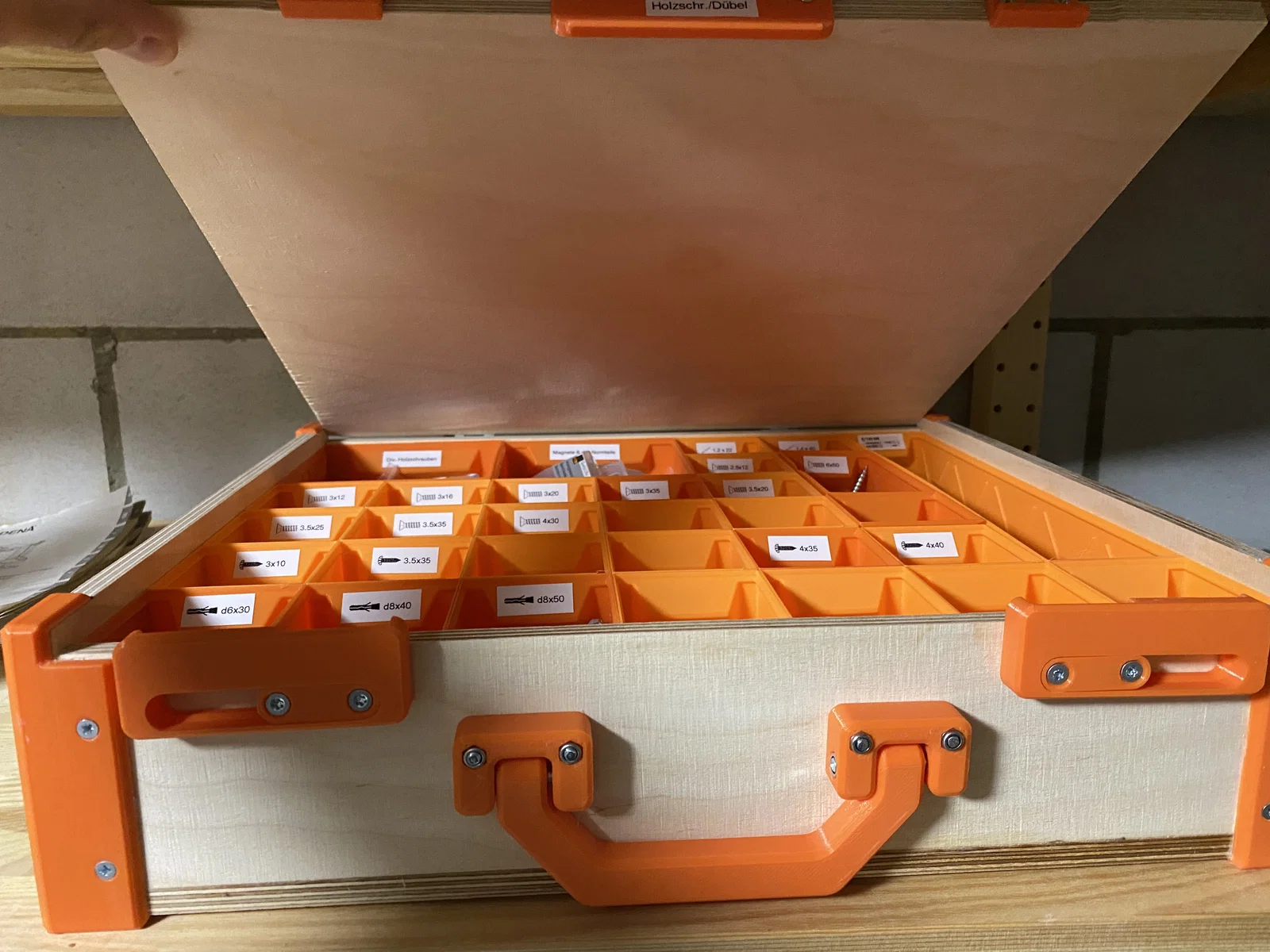

Hướng dẫn lắp ráp sau đây dành cho assortment case do Alexandre Chappel thiết kế, bố trí tổng cộng 7x6 hộp. Bạn có thể khoan lỗ trước khi ráp case, hoặc ráp xong rồi khoan cũng được. Cứ tùy biến theo thiết kế của bạn. Khoảng cách lỗ luôn phải là 55mm x 55mm.

Khoan lỗ trước khi lắp

1. Đánh dấu đường giữa theo hướng x và y trên tấm đáy của case.
2. Đặt template sao cho các rãnh khuyết (màu đỏ) trùng với đường giữa theo hướng x và y. Các mũi tên (màu xanh) phải luôn hướng ra ngoài.
3. Giữ template cố định và dùng bút chì đánh dấu vị trí lỗ.
4. Lật ngược template, canh lại các rãnh khuyết vào đường tâm và tiếp tục đánh dấu lỗ.
5. Lật template thêm 2 lần nữa và đánh dấu lỗ.
6. Khoan các lỗ tại vị trí đã đánh dấu. Bạn cần lỗ đường kính 5mm và độ sâu cũng 5mm.
7. Ấn chốt vào, với phần đường kính ngoài nhám (roughened) hướng vào phía lỗ.
8. Ráp case và xếp các assortment boxes theo bất kỳ tổ hợp nào phù hợp nhu cầu của bạn.

Khoan lỗ trên case đã lắp sẵn

1. Ráp case.
2. Đặt template lên tấm đáy của case và đảm bảo các cạnh chạm vào khung gỗ. Các mũi tên trên template phải hướng ra ngoài, về phía các cạnh gỗ đang tiếp xúc với template.
3. Đánh dấu vị trí lỗ. Sau đó lật template 3 lần và đánh dấu đầy đủ các lỗ.
4. Tiếp tục với bước 6 ở trên (khoan lỗ, v.v.).

Tuyên bố

Mình không hề có liên hệ/đối tác (affiliated) với Alexandre Chappel và cũng không nhận bất kỳ lợi ích tài chính nào từ các model hoặc liên kết được cung cấp. Đơn giản là mình rất hứng thú với các thiết kế của anh ấy và trân trọng nội dung anh ấy tạo ra. Mình chưa từng và hiện cũng không liên lạc với anh ấy, và mình tự dựng các model này từ đầu. Vì tôn trọng Alexandre, mình sẽ không chuyển toàn bộ các mẫu hộp rất hay của anh ấy sang thiết kế mới của mình. Mình sẽ dừng lại ở các thiết kế dạng hộp chữ nhật đơn giản này. Nhưng mình sẵn sàng gửi dữ liệu cho anh ấy để anh ấy có thể áp dụng các ý tưởng của mình vào hệ này nếu anh ấy muốn.
