Extruder Idler Remixed - chặn tuột trục! (chỉ MK3S+)

Remix từ Bộ parts in 3D nâng cấp i3 MK3S lên MK3S+ Tác giả F3D Team

Tác giả theHeig

Lượt tải
123
Lượt thích
15
Lượt coi
740

File 2 276,7 KB

  • remixed-extruder-idler_1777792168.stlSTL · 205,1 KB
  • remixed-extruder-idler_1777792169.3mf3MF · 71,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#371728
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Sau khi trải qua cảm giác bực bội khi cố truy ra tiếng “clicking” phát ra từ extruder và bản in thì thấy rõ các vấn đề liên quan tới extrusion không ổn định, mình mừng vì với trường hợp của mình, cách sửa đơn giản chỉ là canh lại extruder idler shaft. Trục đó đã bị tuột ra khá xa ở phía gần mặt sau máy in đến mức cái pulley có thể bị đẩy lệch trục chỉ với một lực rất nhỏ. Tiếc là chuyện này còn xảy ra thêm hai lần nữa nên mình quyết định làm gì đó. Mình không rõ lỗi này phổ biến tới đâu, nhưng mình có thấy vài thread trên diễn đàn Prusa và một video YouTube (khá cũ) nói về vấn đề này.

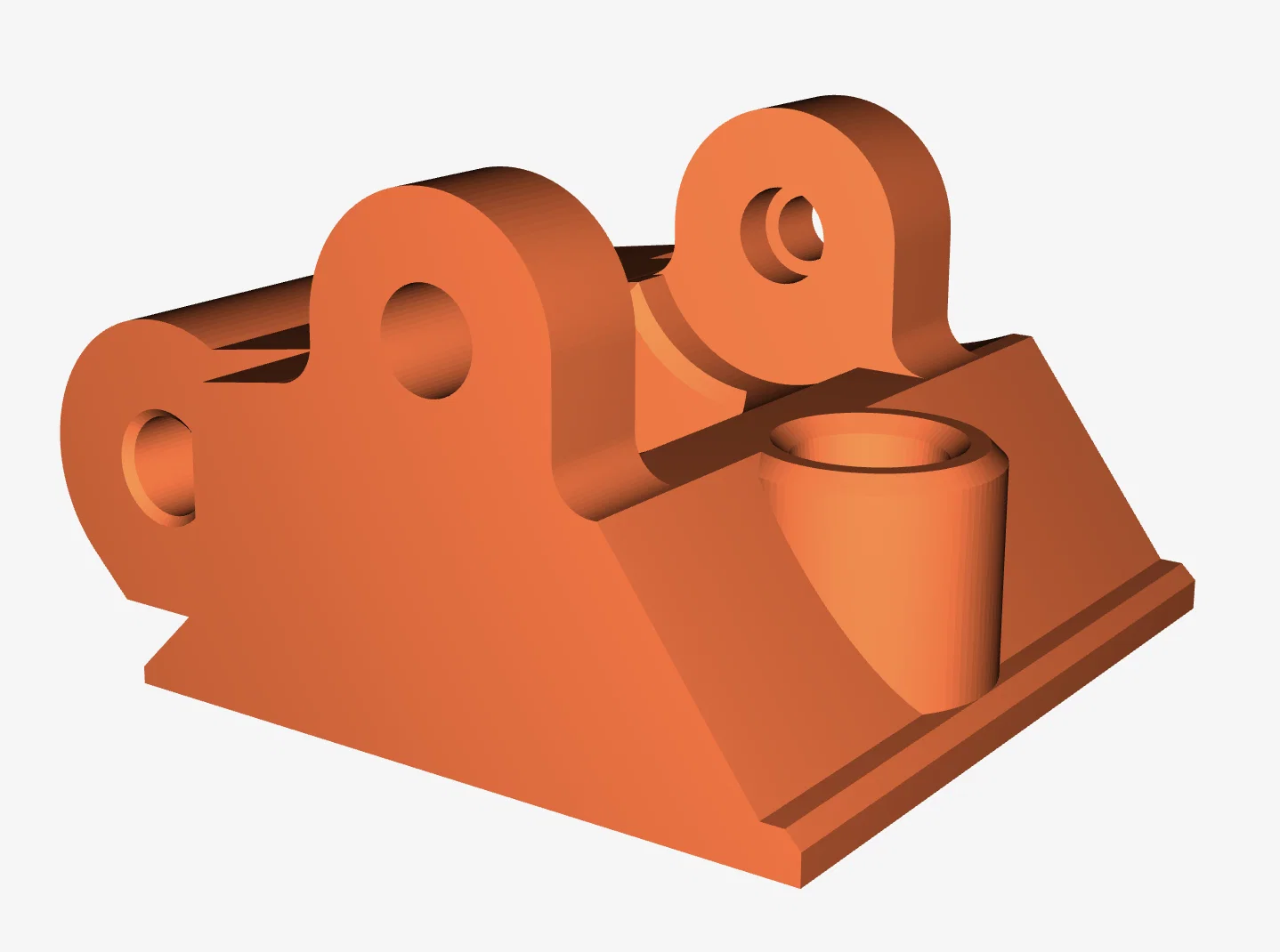

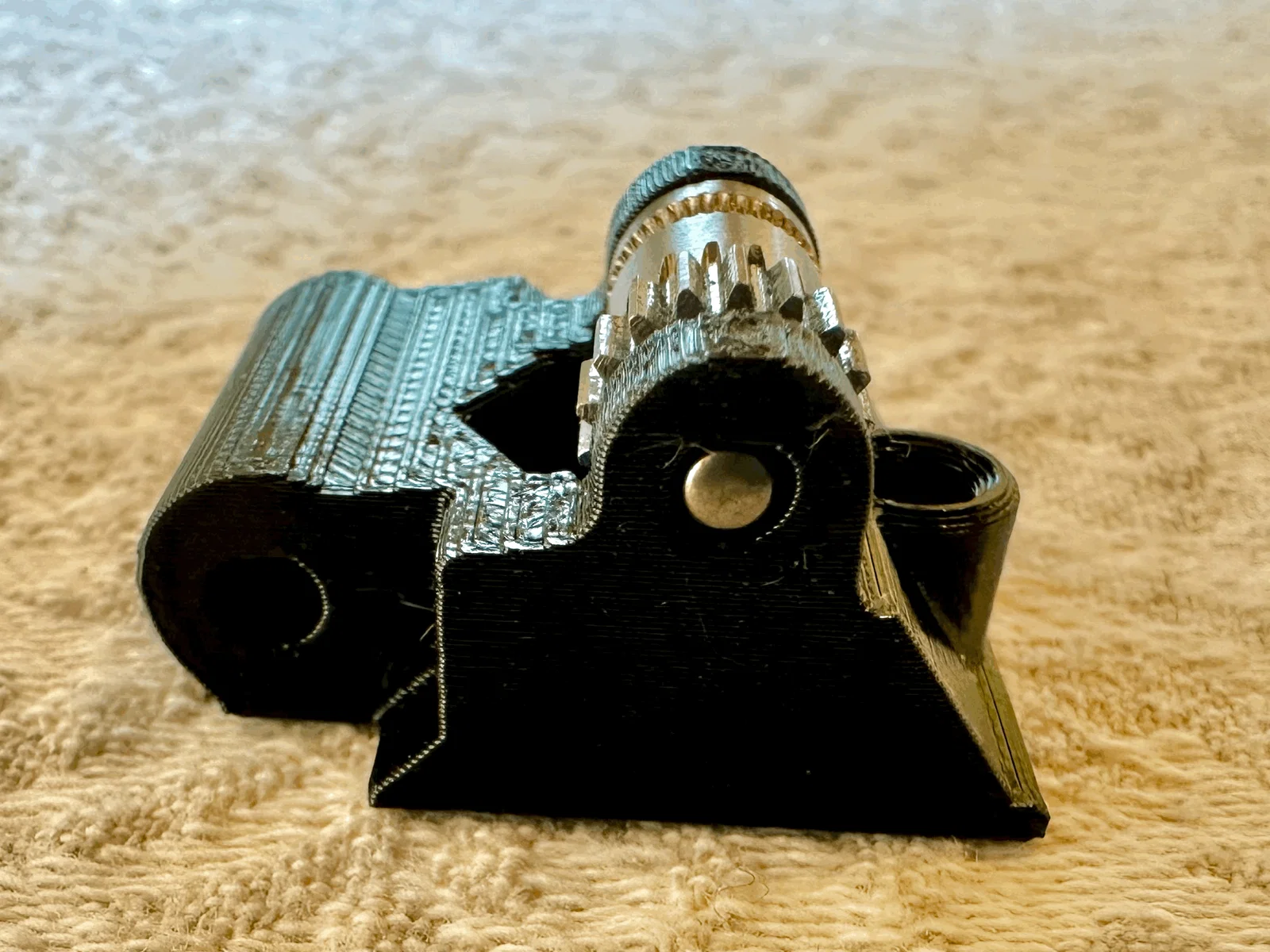

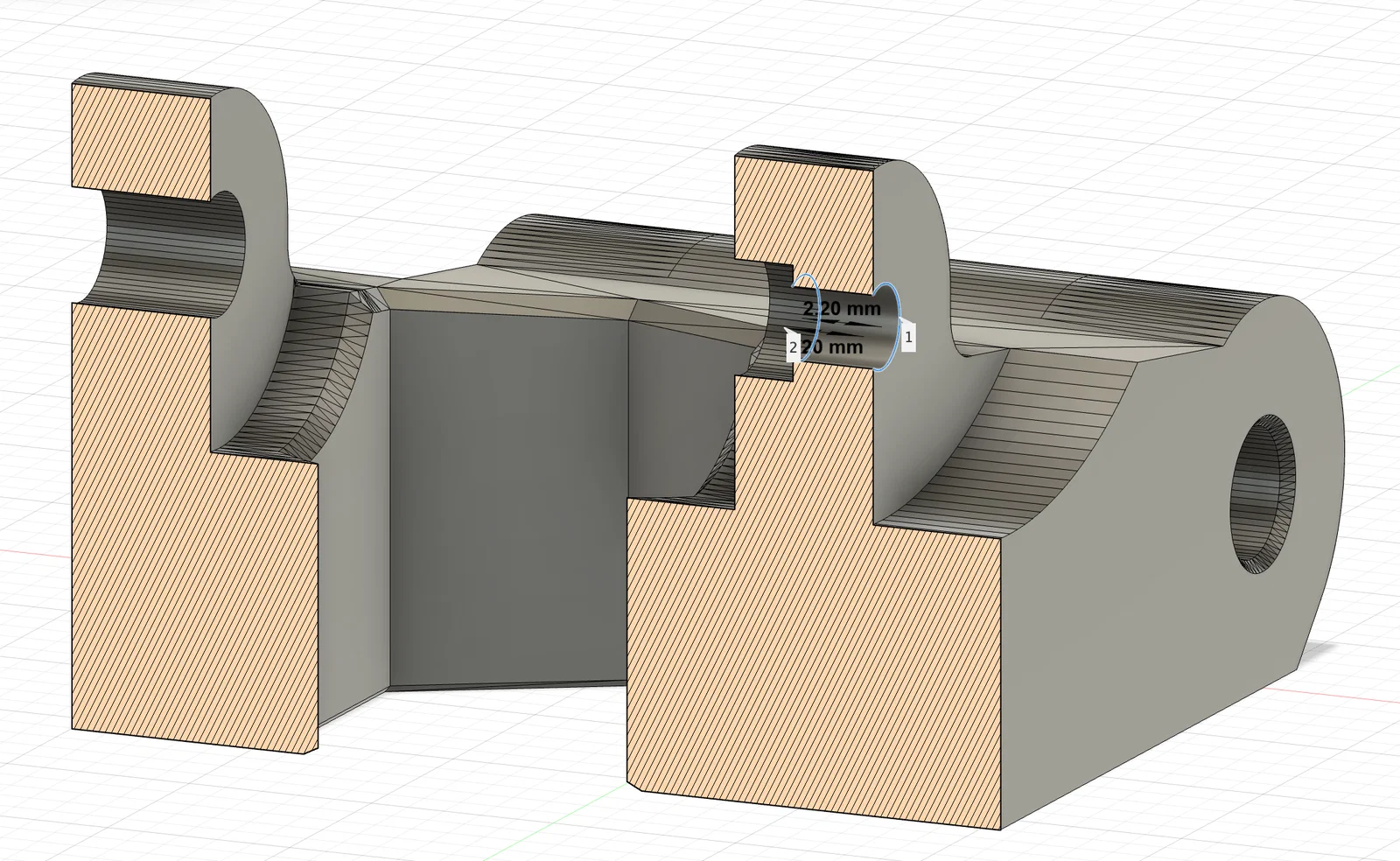

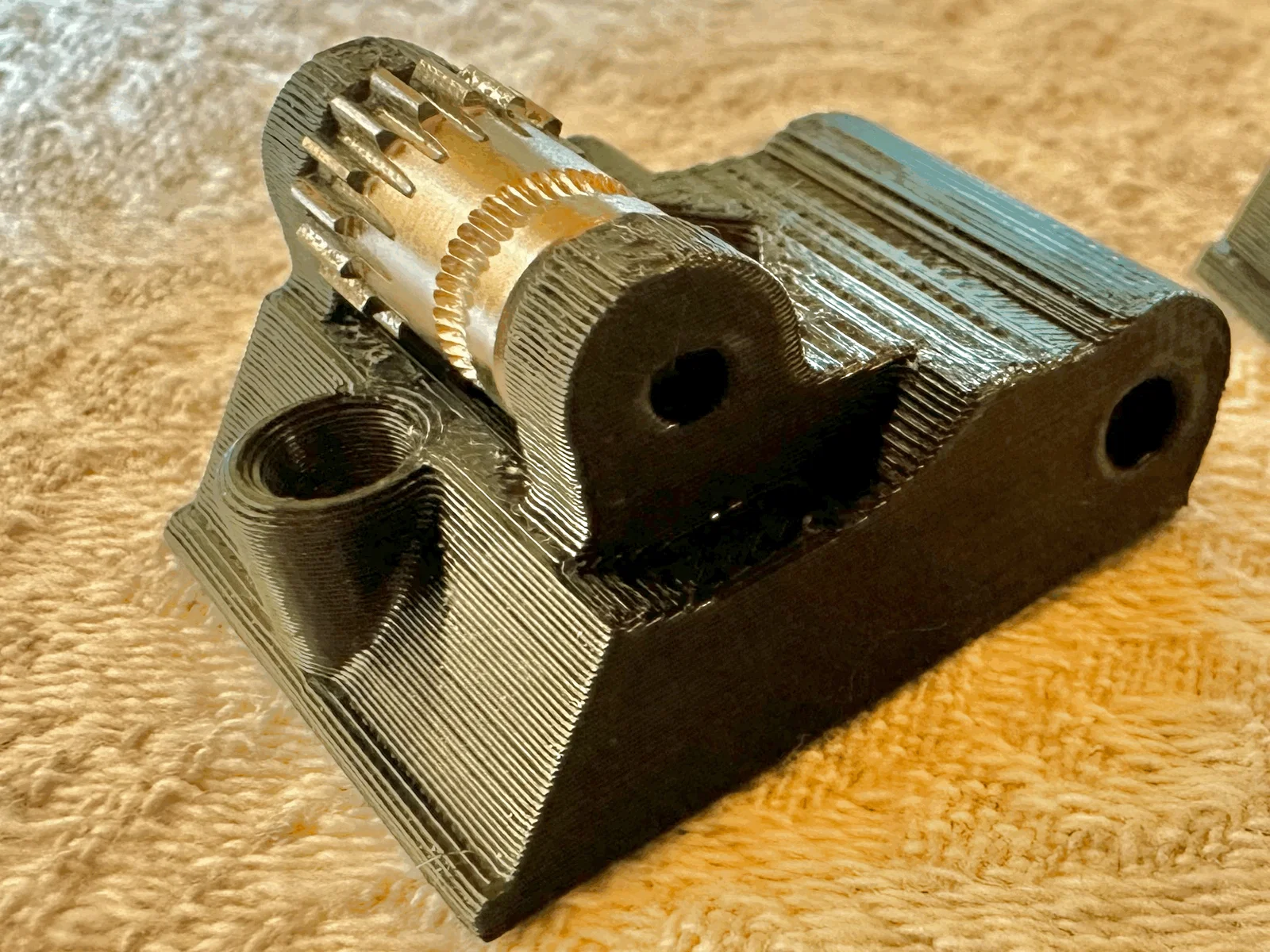

Bản remixed extruder idler này có phần thu hẹp một phần lỗ trục ở phía gần mặt trước máy in (xem ảnh chụp section analysis từ Fusion360). Việc này không chỉ ngăn trục dịch chuyển theo hướng đó, mà còn đảm bảo trục nằm đúng khoảng cách so với lỗ ở phía đối diện. Trục vẫn tháo ra dễ dàng nếu dùng một dụng cụ hơi nhỏ hơn (allen key).

Mình có đính kèm file STL và 3MF, trong đó dùng các thiết lập Prusa khuyến nghị để in các chi tiết.

Thay đổi nhỏ này đã giải quyết vấn đề cho mình, nên nếu nó giúp bạn theo cách tương tự thì cho mình biết với nha!
