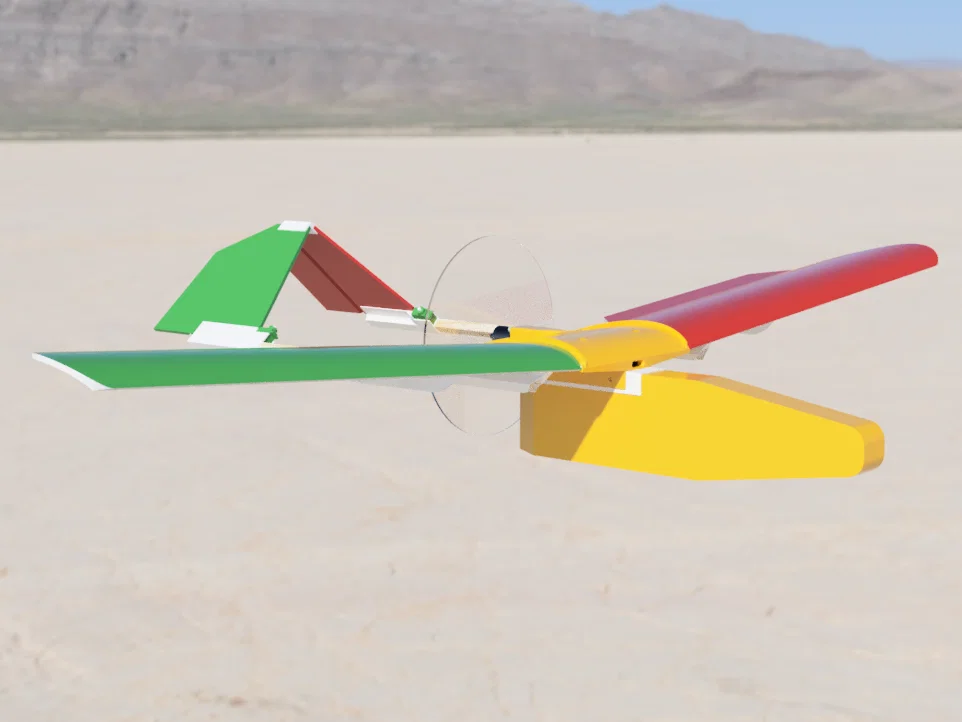

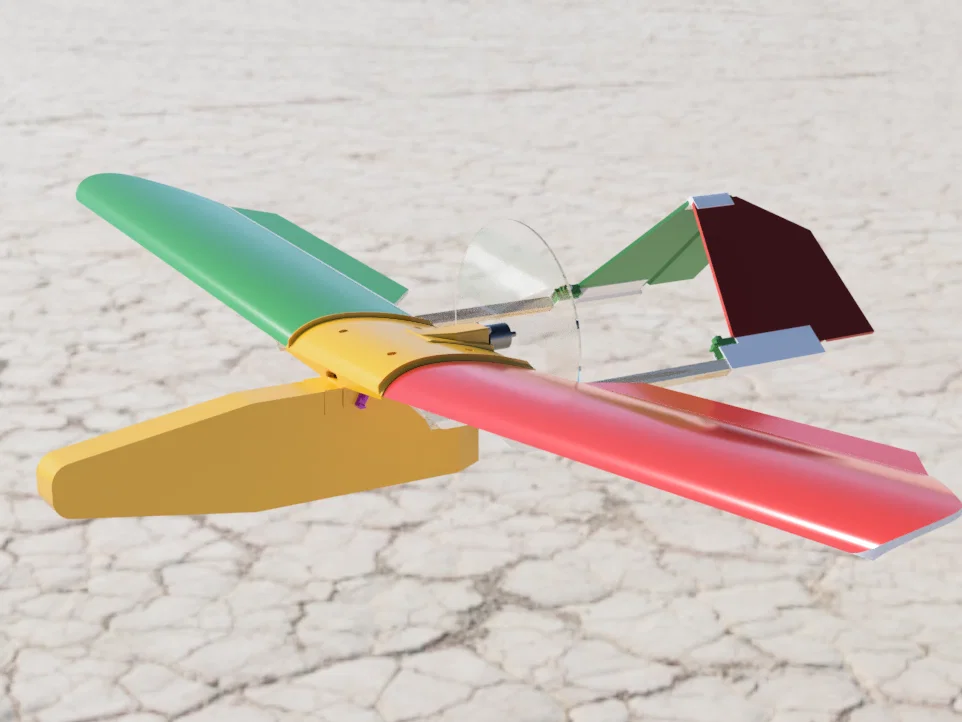

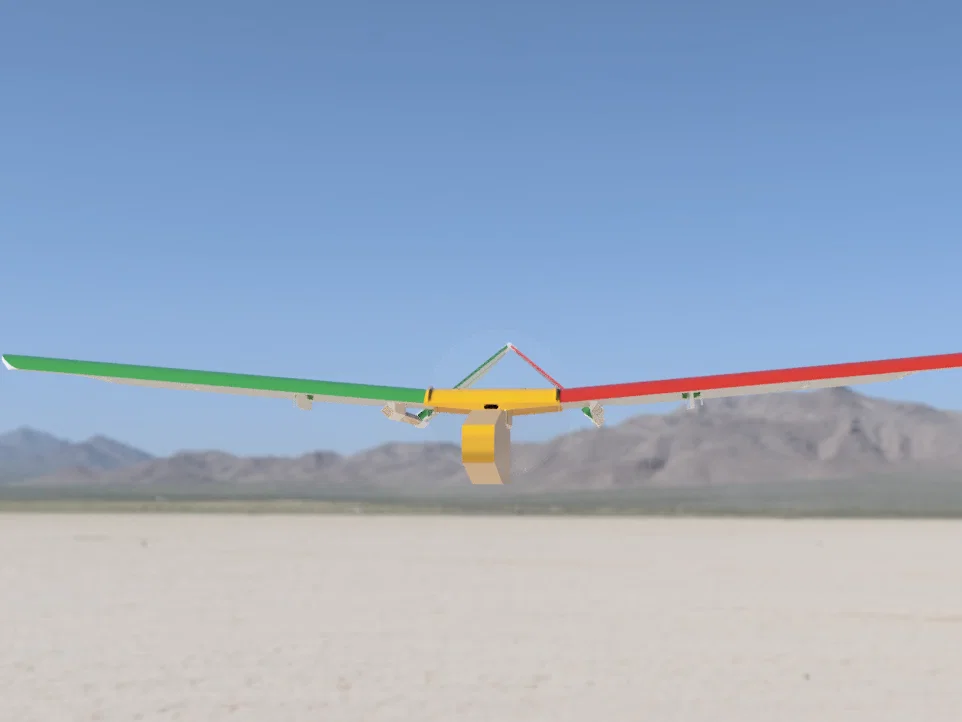

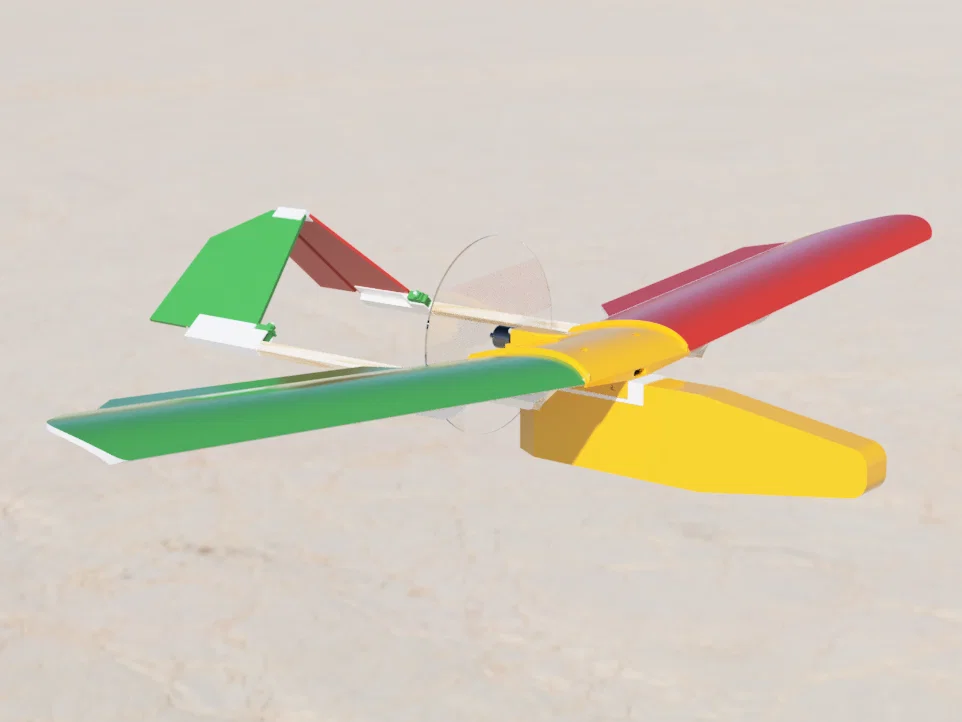

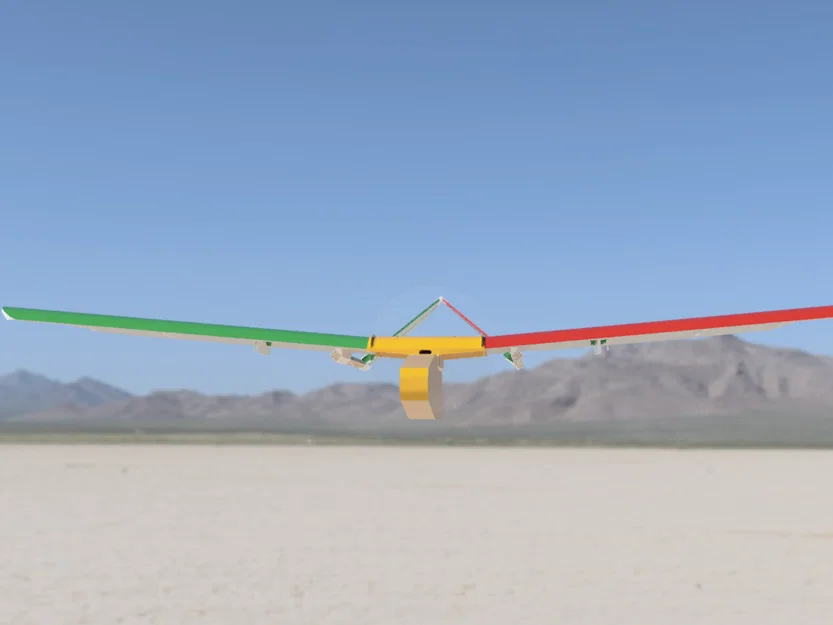

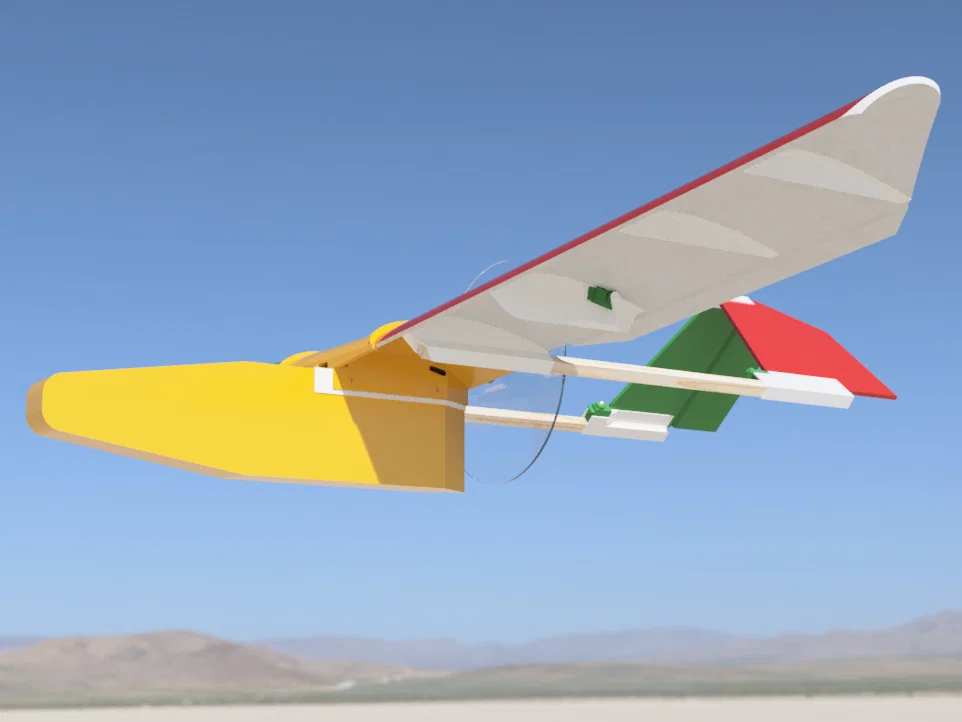

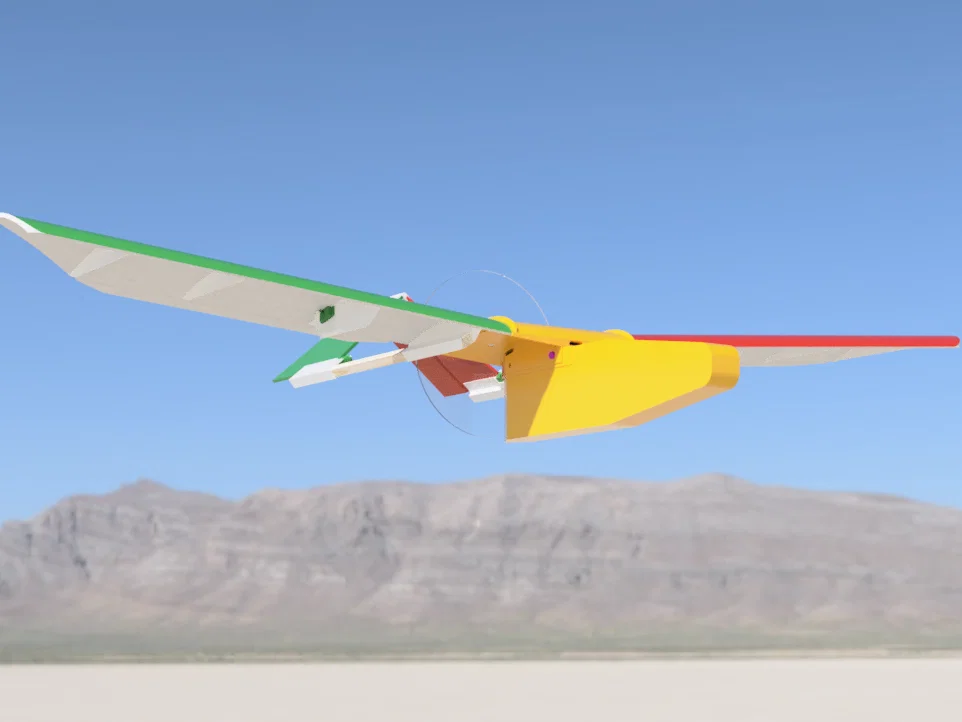

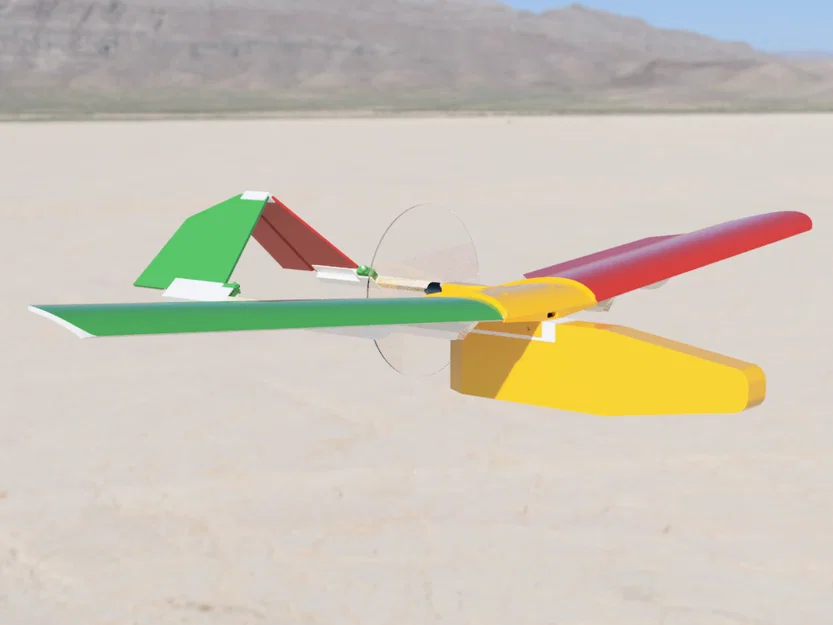

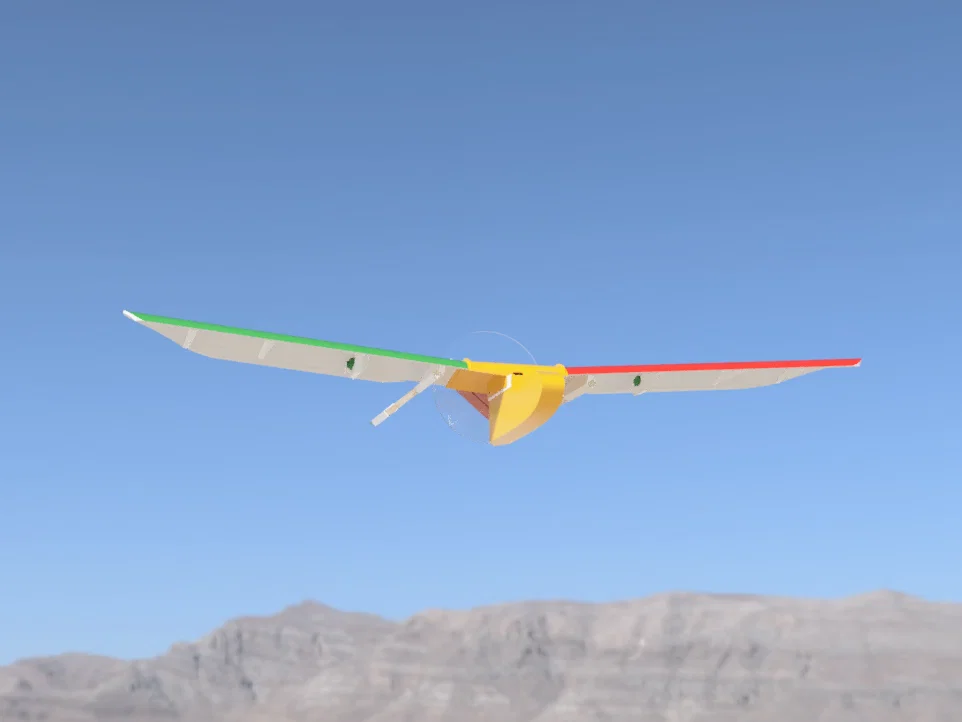

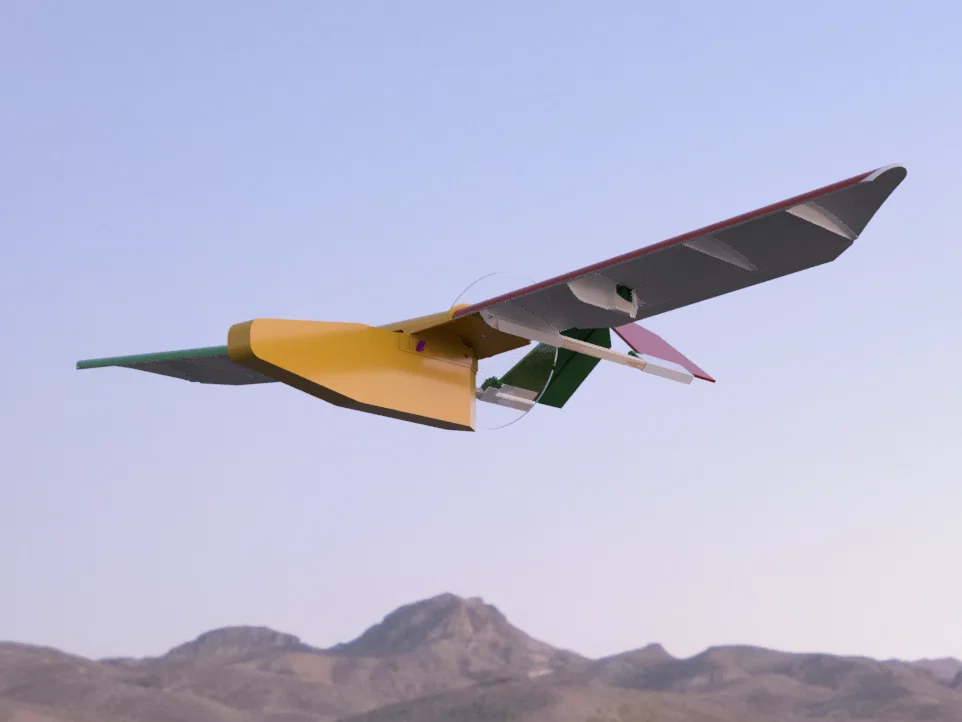

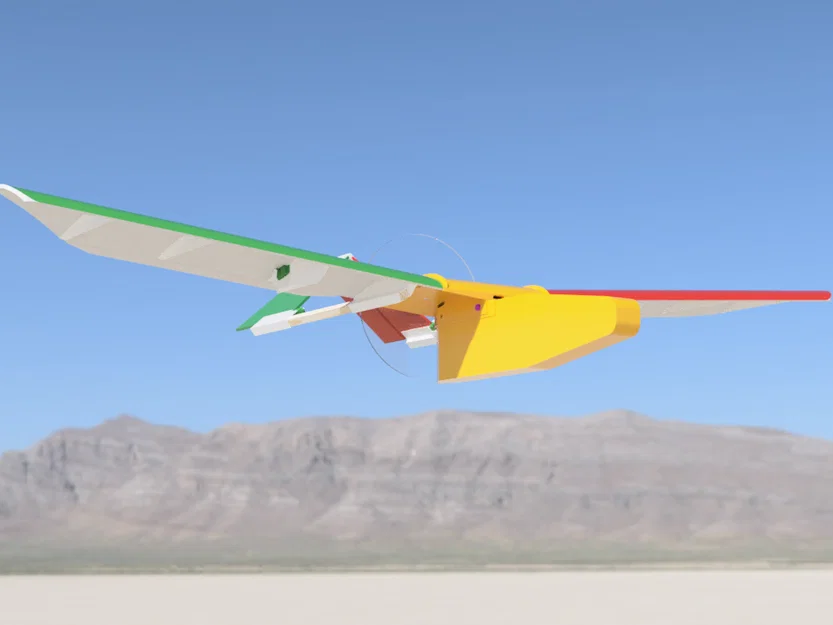

RC Slow Flyer Plane Hybrid Foamboard – Máy bay RC foamboard bay chậm

Máy bay RC hybrid foamboard được thiết kế để dạy mấy đứa cháu mình tập bay (cứ hiểu là nó “trâu bò”, rớt vài lần làm lại cũng không sao).

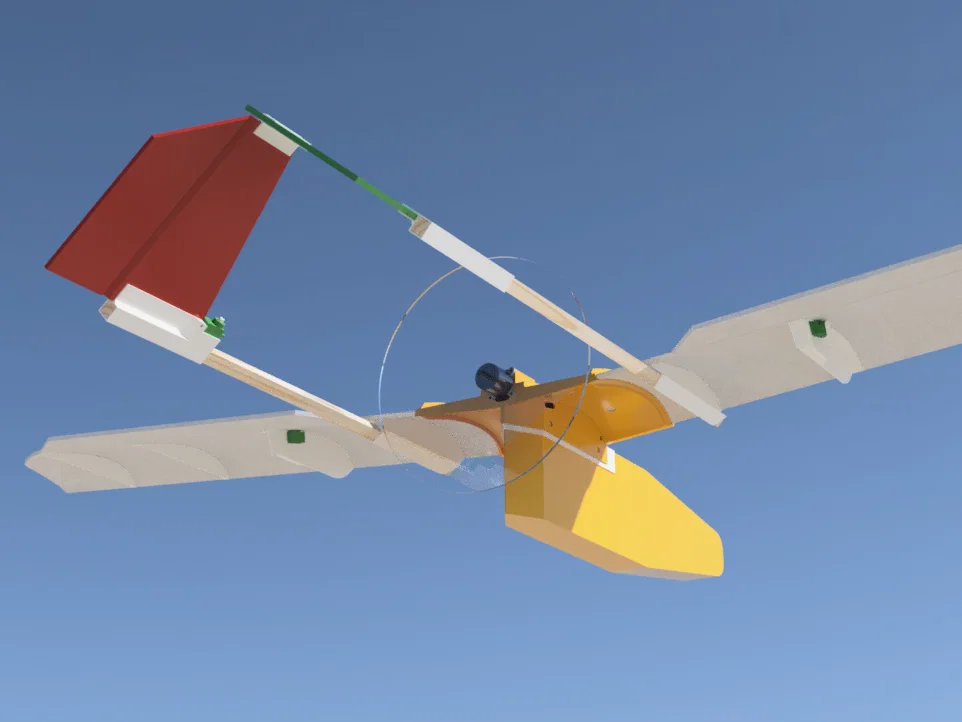

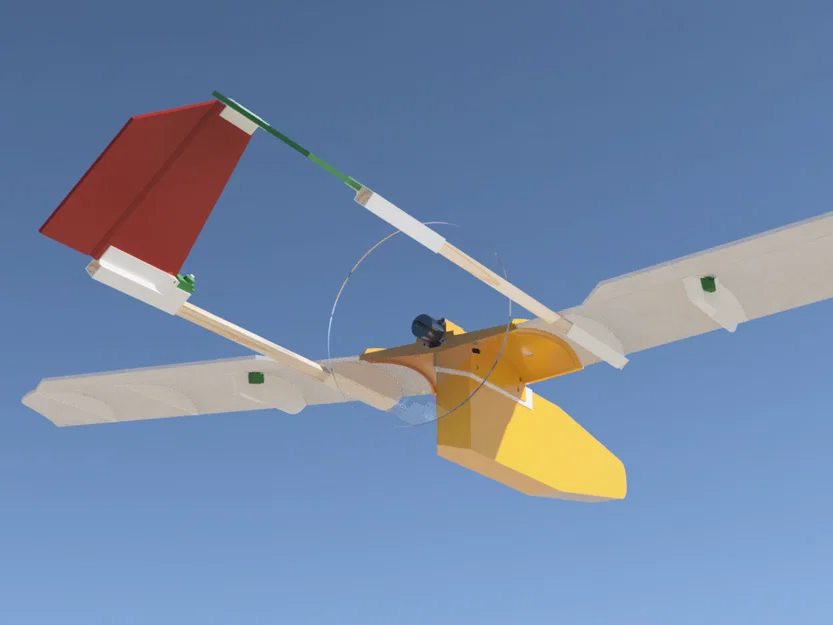

Cánh dùng kiểu under-camber nên bay chậm (rất hợp cho người mới tập). Thiết kế dạng pusher nên nếu có cắm mũi xuống đất thì cái motor cũng có cơ hội sống sót.

Dùng 2 tấm Readi-Board foamboard (DTFB): một tấm làm 2 cánh, tấm còn lại làm đuôi và thân (fuselage). Tất cả sườn (ribs) và chi tiết kẹp/fasteners đều in 3D.

Đầu cánh (wing tips) được tạo hình đặc biệt để hy vọng giảm hiện tượng wing-tip stalls. Theo kiểu làm foamboard “thô” thì nó đang áp dụng hướng Prandtl 2 wing, tạo negative vortex.

Hướng dẫn

Đáng lưu ý là mình đang làm lại toàn bộ phần hướng dẫn.  Mong mọi người kiên nhẫn.

In tất cả các part (xem mục Printing để biết thiết lập).

Cánh

Dùng bản vẽ đính kèm để lấy đúng kích thước cho từng cánh.

Có một bản vẽ template để lấy hình dạng đầu cánh. Bạn sẽ làm nguyên cả cánh bằng một tấm foamboard (20x30x3/16 inch, 508x760x5mm).

Dán packing tape phủ một mặt (mẹo: dán cánh trái/phải bằng 2 màu khác nhau để dễ phân biệt hướng khi bay). Dùng template và bản vẽ để cắt theo biên dạng ngoài.

Các chi tiết foamboard dùng phương pháp tương tự “flitetest”.

Lật cánh sao cho mặt có tape úp xuống. Đo vị trí bản lề của aileron. “CẨN THẬN” rạch một đường chỉ khoảng nửa độ dày foamboard. Dùng một thẻ quà tặng cũ (gift-card) để rạch nốt phần foam còn lại mà không làm hỏng lớp giấy phía dưới hoặc lớp packing tape nhựa. Bẻ aileron ngược lại 180 độ.

Cắt vát 45 độ ở cả hai mép để aileron chuyển động tự do.

Trên bản vẽ có 6 con số gần mép trước (leading edge) (10, 15, 15, 20, 20, 30). Đo từ các đường leading-edge theo đúng các khoảng cách đã cho. Rạch nông các đường (song song với leading edge), rồi dùng kỹ thuật thẻ gift-card để cắt xuyên nốt phần foam còn lại. Dùng bút chì ấn lên foamboard để tạo rãnh “V” bị nén. Miết và gập theo các đường đó để tạo hình “arc/foil” mượt.

Sườn (Ribs) và mấy thứ linh tinh

Dùng keo CA, mình dán một sườn cách wingtip 140mm. Bắt đầu từ leading edge và cố gắng ép foamboard ôm theo sườn.

Gắn boom pod cách wing-root 140mm. Đảm bảo nó vuông góc với leading edge, nếu không cụm đuôi sẽ bị méo.

Gắn Aileron Rib cách boom pod khoảng 220mm.

Sau đó gắn thêm một sườn nữa ở giữa (nửa khoảng cách) giữa aileron rib và cái sườn ngoài cùng.

Printing

Hầu hết các part này được in bằng Overture PETG.

Đa số part dùng 5% hatch infill, 2 top layers, 1 bottom layer, 1 wall (perimeter).

Motor mount: in bằng PETG hoặc vật liệu tốt hơn.

Wing Rib (2 bản thường và 2 bản mirrored [tổng 4]): in nằm nghiêng trên cạnh, mặt top surface quay ra khỏi bed.

Aileron Rib (2 bản thường, 1 bản mirrored): in nằm trên cạnh, mặt top surface quay ra khỏi bed.

Boom Pod (2 bản thường, 1 bản mirrored): đặt hướng dựng trên phần đuôi. Dùng brim để bám bed tốt hơn.

Stabilizer Mount (2 bản thường, 1 bản mirrored):  đặt hướng dựng trên phần đuôi. Dùng brim để bám bed tốt hơn.

Stabilizer A Top: đặt hướng dựng trên phần đuôi. Dùng brim để bám dính tốt hơn.

Lịch sử

2023-11-09: Đại tu lớn để phần lớn chi tiết có thể in bằng PETG. Gần như redesign để nhiều phần ăn khớp với nhau tốt hơn.
2023-11-02: Nâng cấp Aileron Rib để có chỗ gắn servo dạng embedded.
2023-10-25: Phát hành lần đầu
