Paddles cho tay cầm Xbox One/Series (chuyển RB/LB xuống đáy)

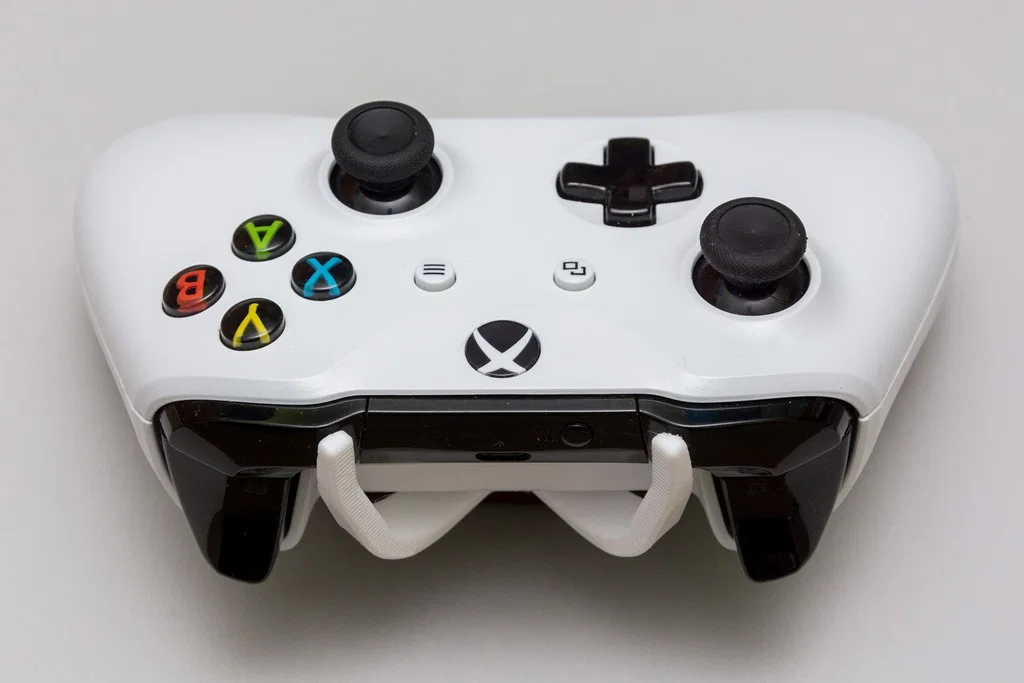

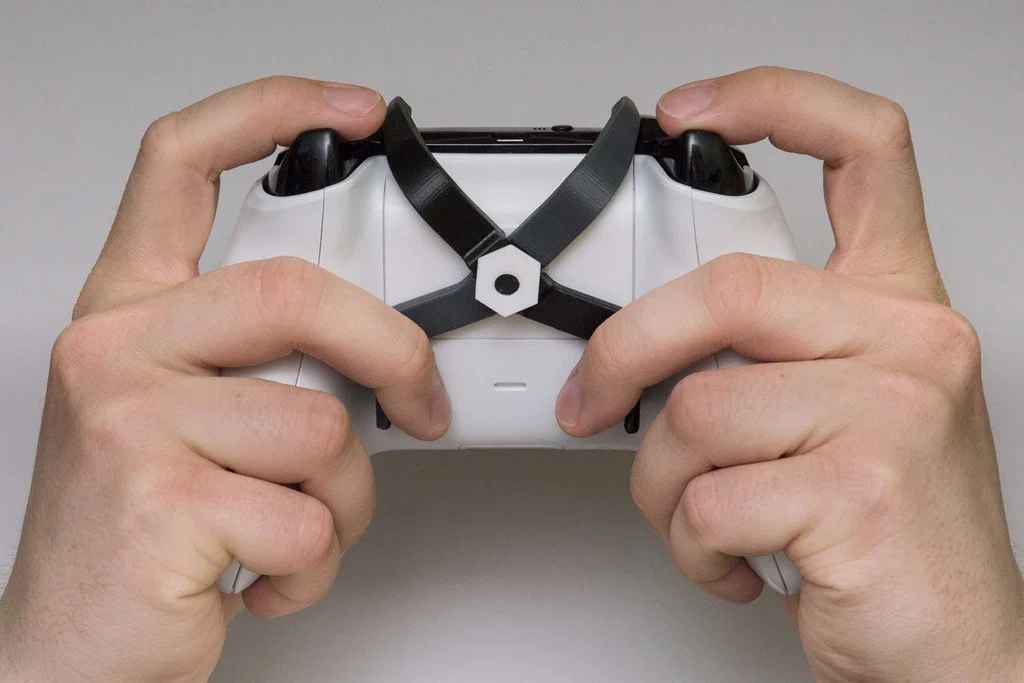

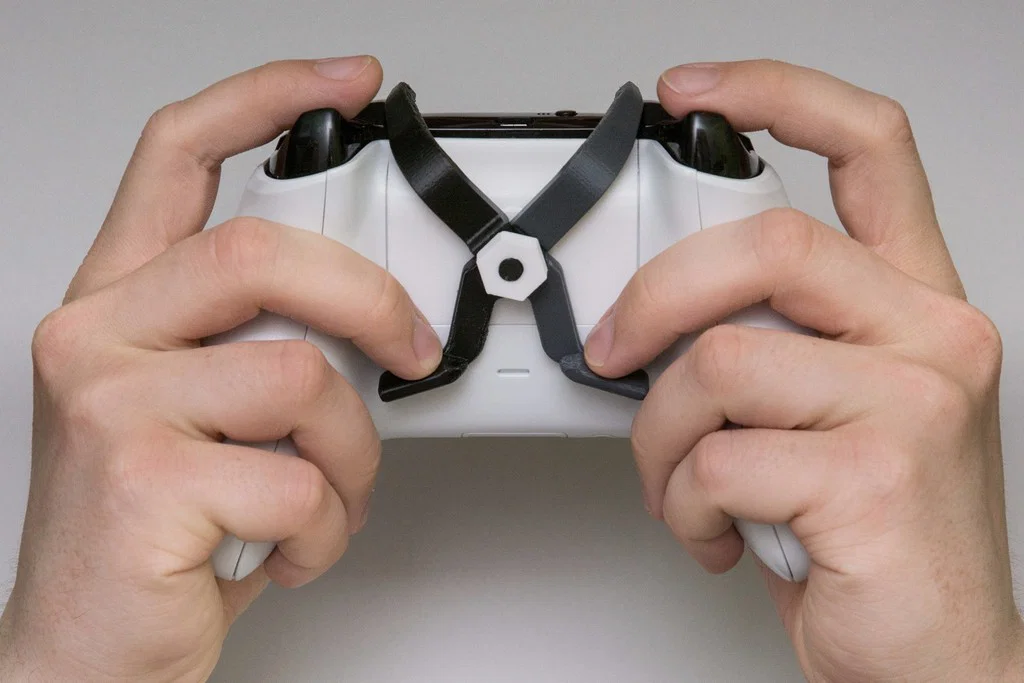

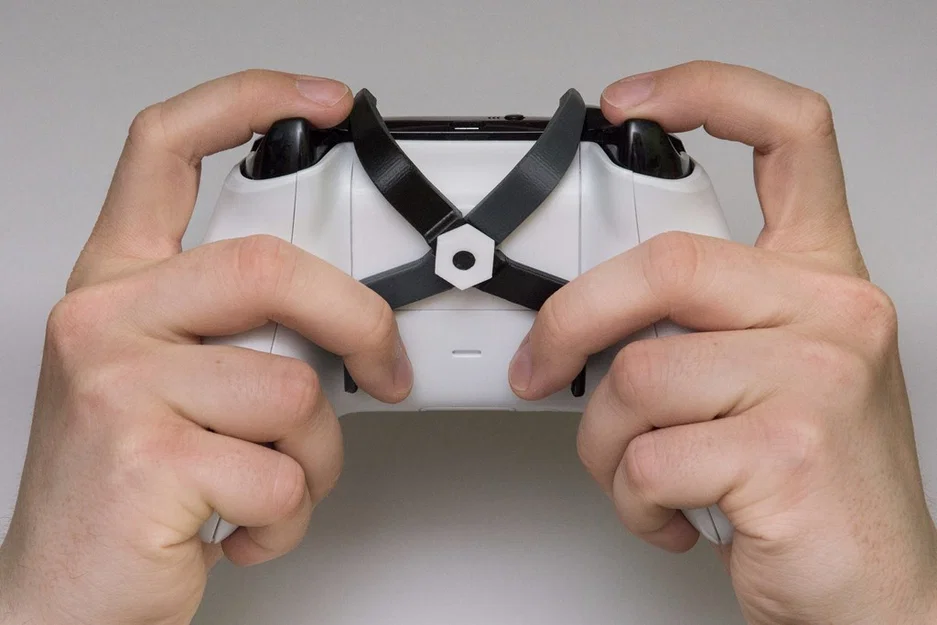

Bộ paddles bổ sung cho tay cầm Xbox One/Series tiêu chuẩn. Nó chuyển chức năng bumper (RB/LB) xuống phía dưới tay cầm, giúp bạn dùng ngón giữa để thao tác nhanh, dễ hơn. Ngoài ra còn giúp bấm được bumper bên đối diện khi chơi bằng một tay.

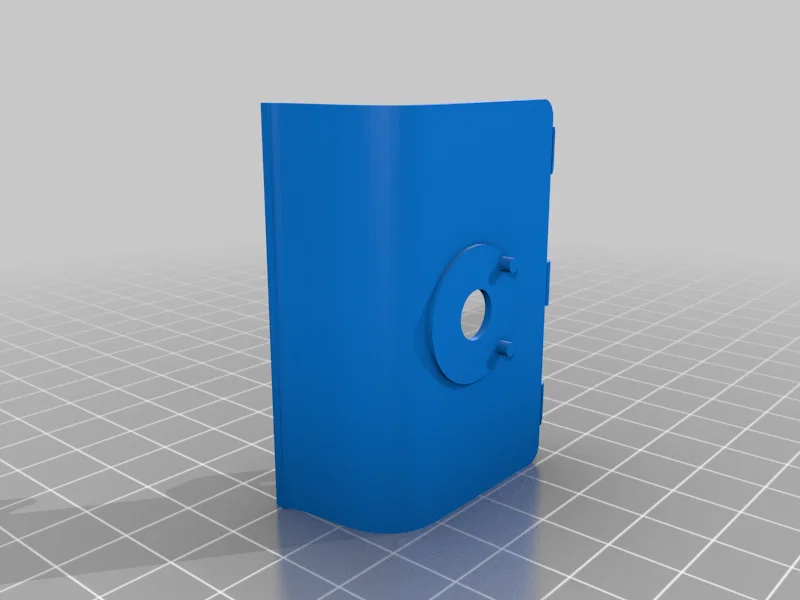

Thiết kế dùng nắp pin (battery cover) thay thế làm điểm gá, nên lắp và tháo rất dễ — chỉ cần thay nắp pin zin bằng bộ paddles này. Phần nắp pin được remix từ https://www.thingiverse.com/thing:4093750

Dự án được thiết kế cho tay cầm Xbox One Thế hệ 3 (2016), nhưng khả năng cao cũng sẽ vừa với các bản Xbox One đời trước.

Ngoài ra còn có một phiên bản riêng, chỉnh nhẹ phần battery cover và paddles dạng cross cho tay cầm Thế hệ 4 (2020)/Xbox Series.

Chi tiết

Có 2 kiểu thiết kế paddles: Cross và Normal.

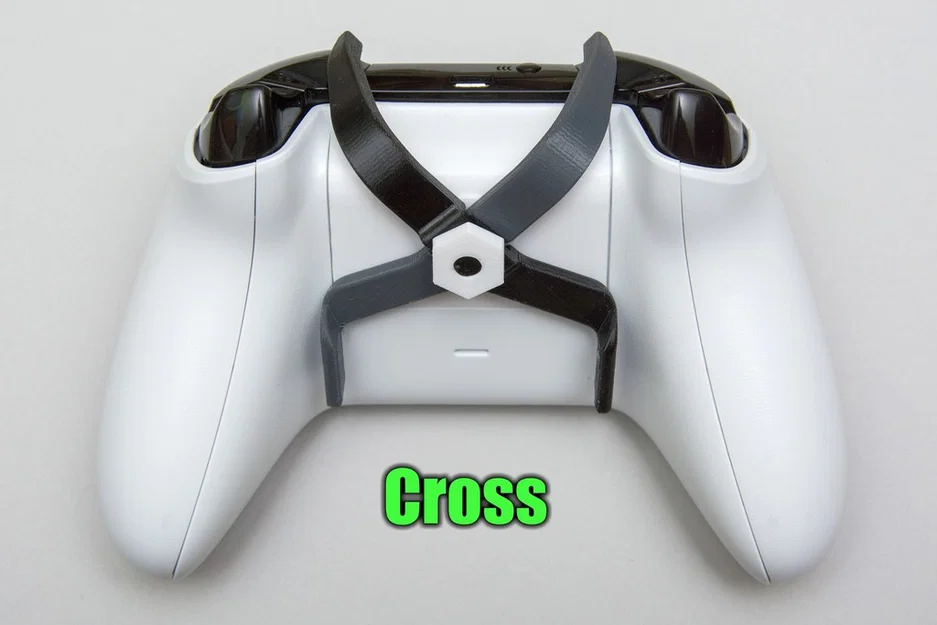

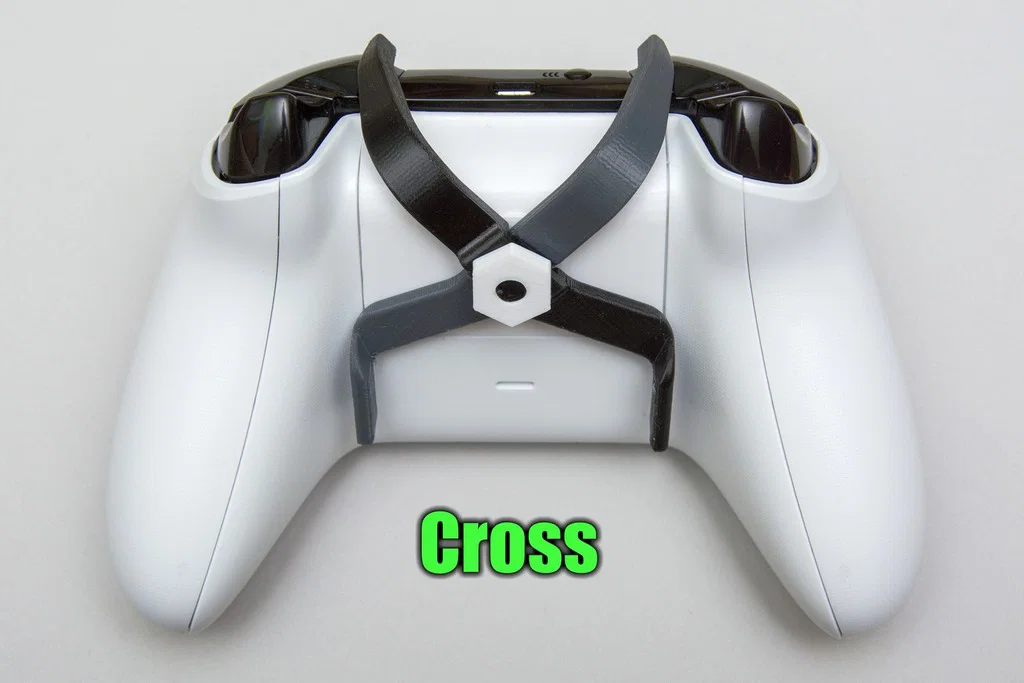

Paddles kiểu Cross cho cảm giác cầm/nắn tự nhiên hơn, nhưng nút sẽ bị đảo (RB được kích hoạt bằng ngón bên trái, còn LB bằng ngón bên phải). Tuy vậy, nhiều trường hợp thì không ảnh hưởng, hoặc bạn có thể remap nút trong game hay qua Xbox Accessories app.

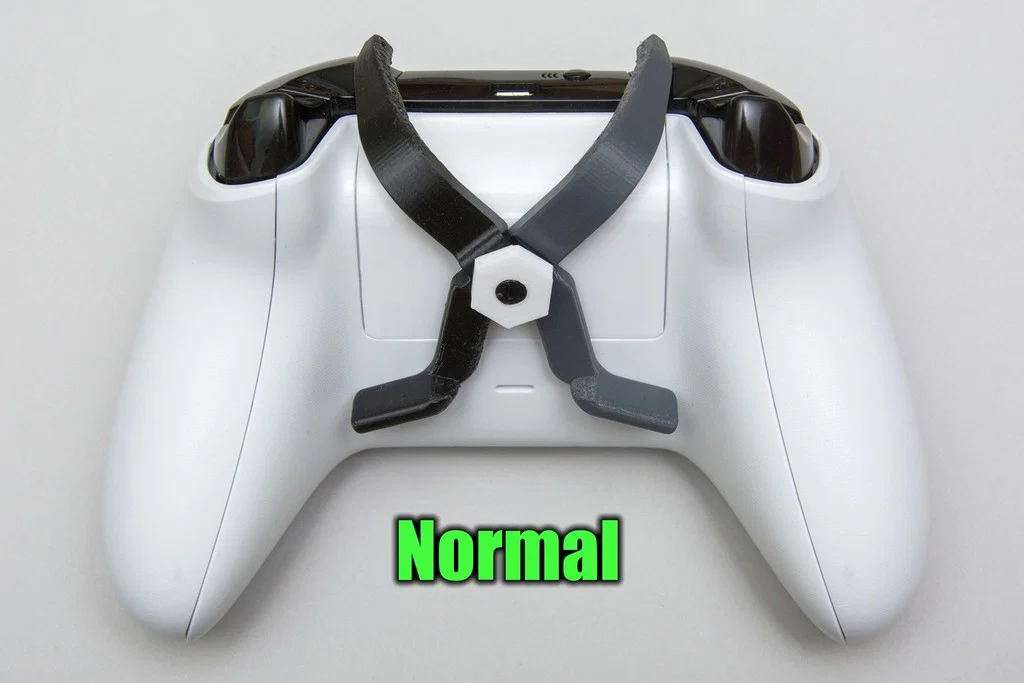

Paddles kiểu Normal thì không bị chuyện đảo nút này, nhưng cách thao tác sẽ khác và có thể cần thời gian để quen.

Các phần còn lại đều dùng chung (interchangeable), nên bạn có thể in cả hai phiên bản để thử xem cái nào hợp nhất.

Thiết lập in (Print settings)

In tất cả chi tiết theo đúng orientation/vị trí có sẵn với layer height 0.15mm hoặc thấp hơn.

Riêng phần paddles nên dùng tối thiểu 3 perimeters hoặc 100% infill để đủ cứng.

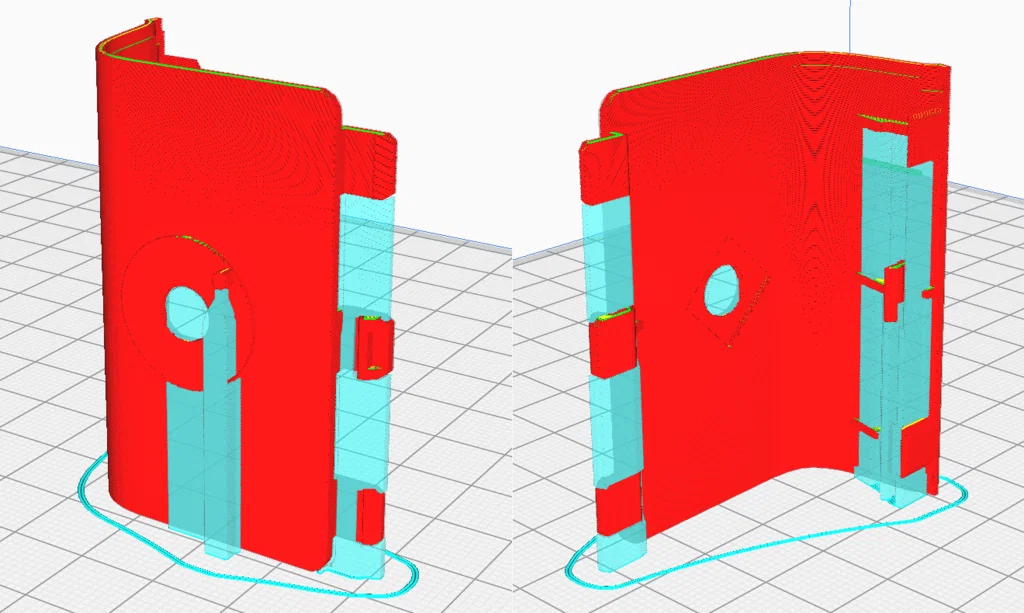

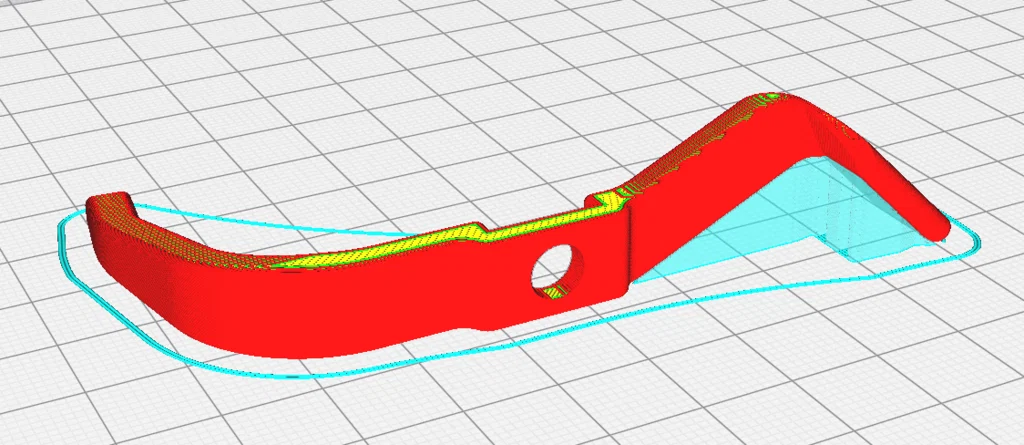

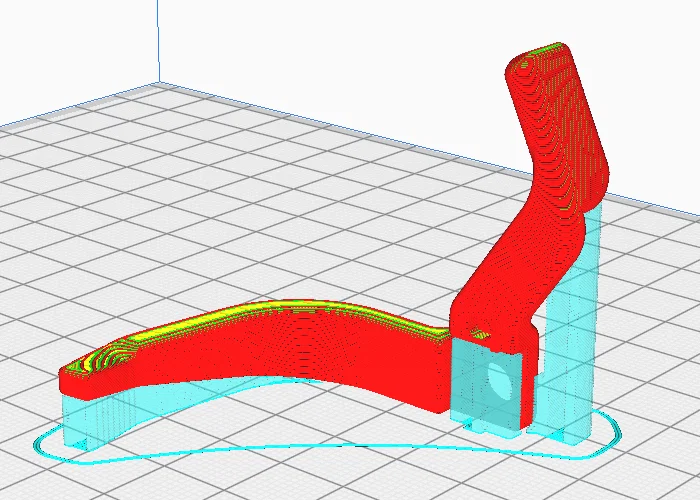

Paddles và battery cover cần supports để in đúng.

Hậu kỳ sau in (Post-Printing)

Sau khi in xong bạn nên dùng mũi khoan để làm tròn và làm mượt lỗ:

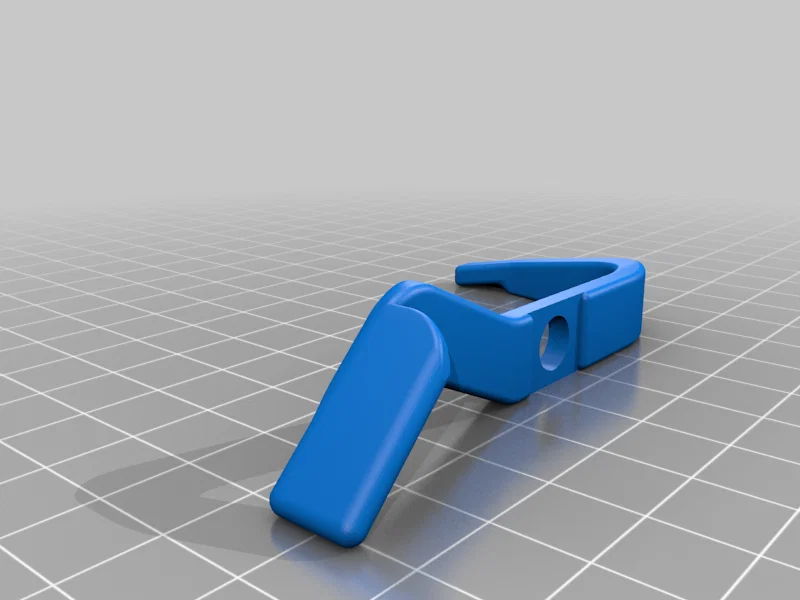

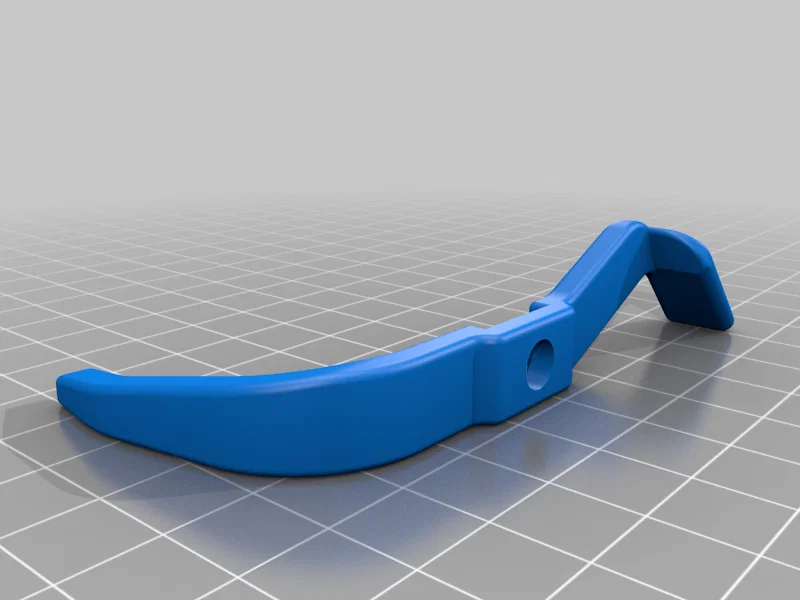

– paddle__lower.stl và battery_cover.stl - dùng mũi khoan 7mm

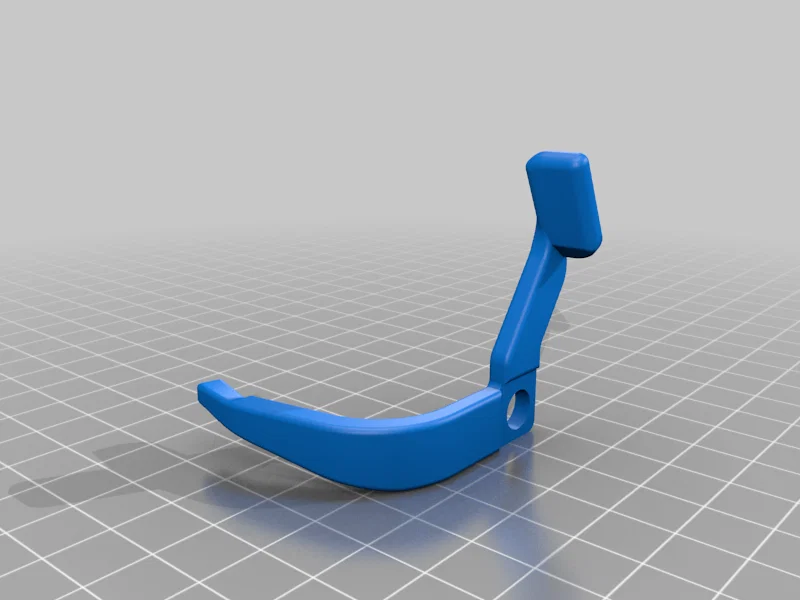

– paddle__upper.stl - dùng mũi khoan 6mm

Paddles phải xoay/đi lại trơn trên trục, nhưng độ rơ nên tối thiểu. Nếu bị khít quá thì nút có thể không đủ lực bật lại và gây kẹt.

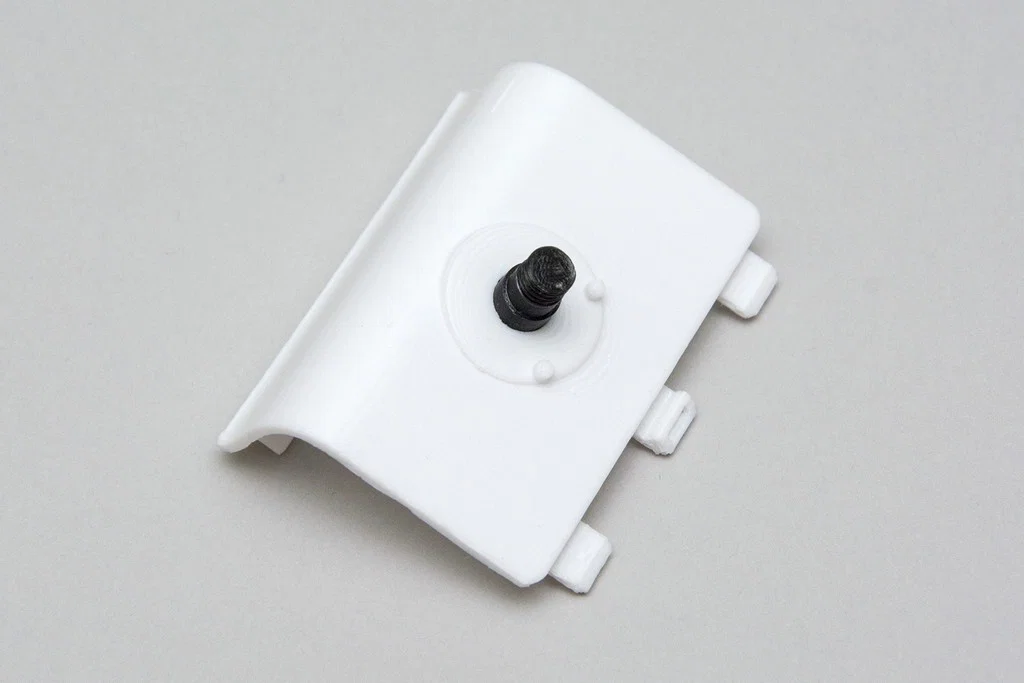

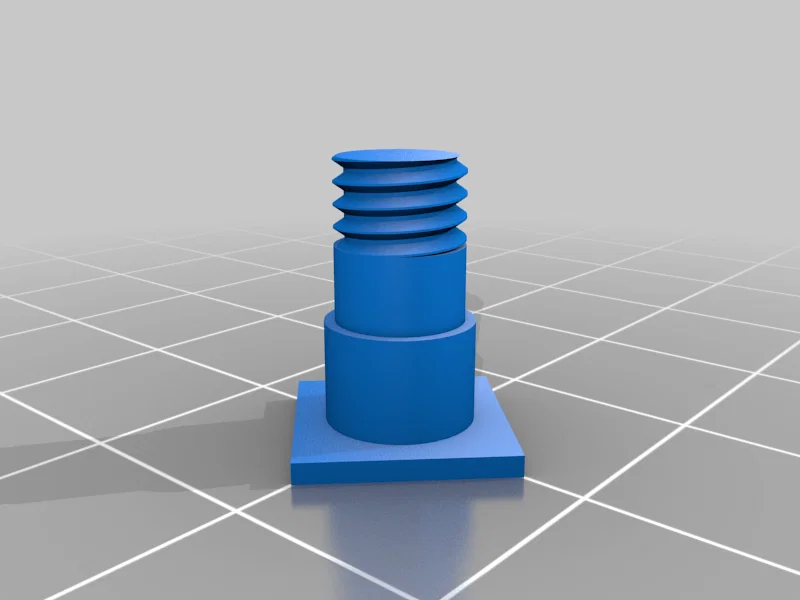

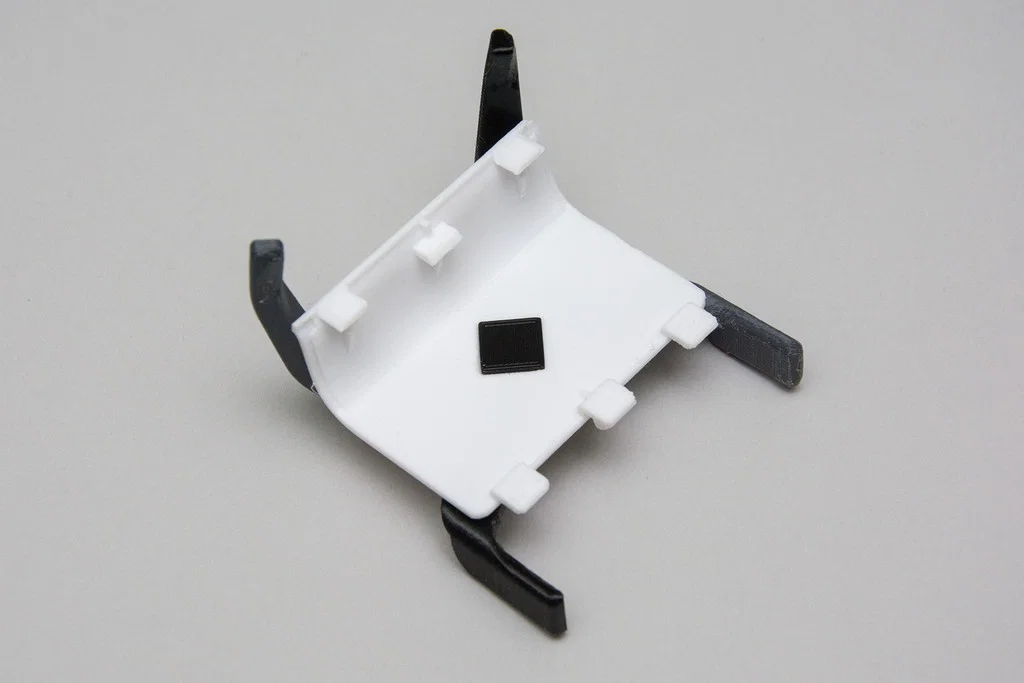

Lắp ráp: trước tiên, nhét bu-lông (bolt) vào hết cỡ lỗ trên nắp — phần vuông phải nằm sát/phẳng với mặt dưới của nắp. Cố định bằng một giọt keo.

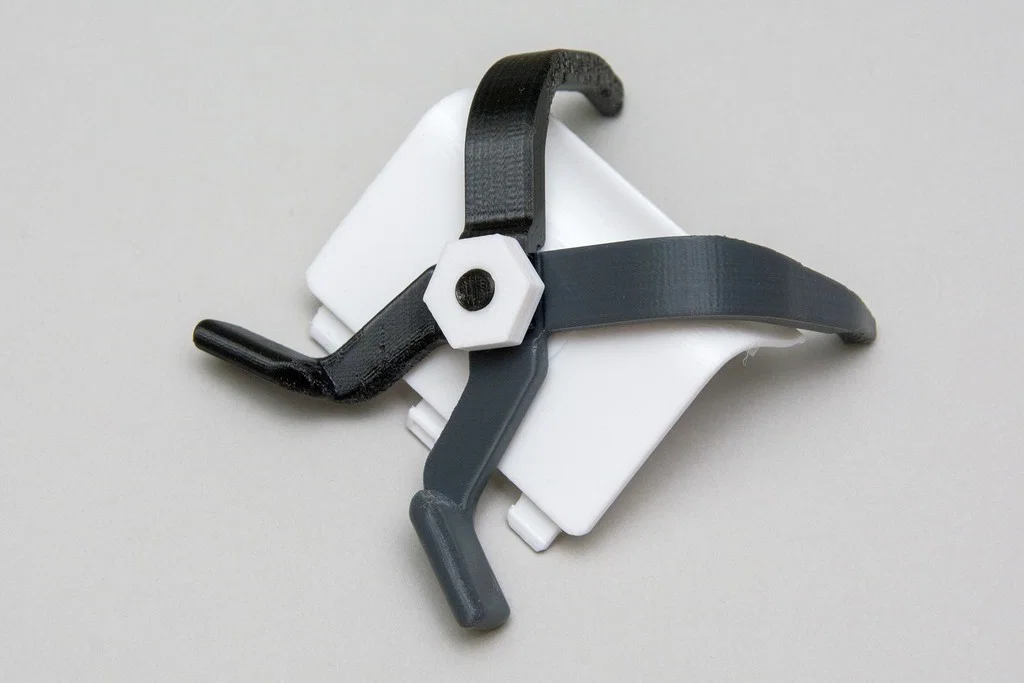

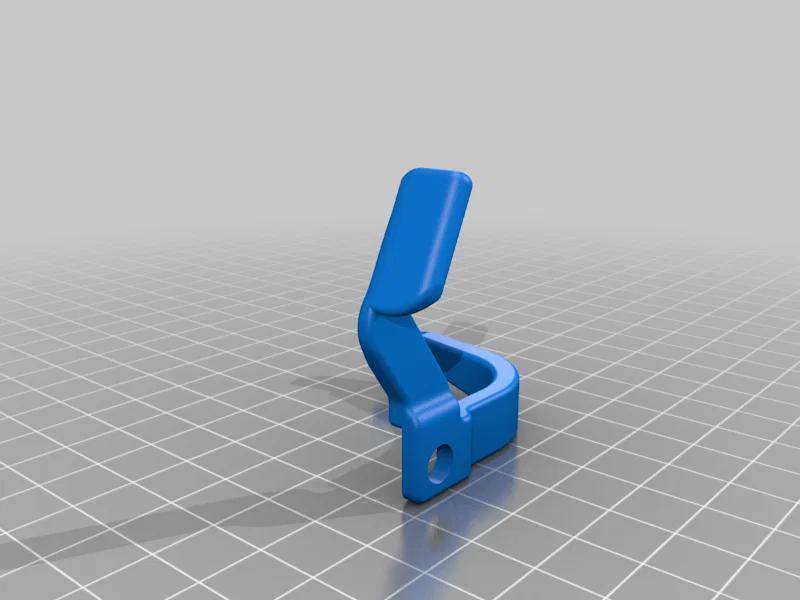

Tiếp theo, gắn paddle dưới và paddle trên vào bu-lông — nhớ canh để các chốt nhỏ trên nắp lọt đúng vào các rãnh tương ứng trên paddles.

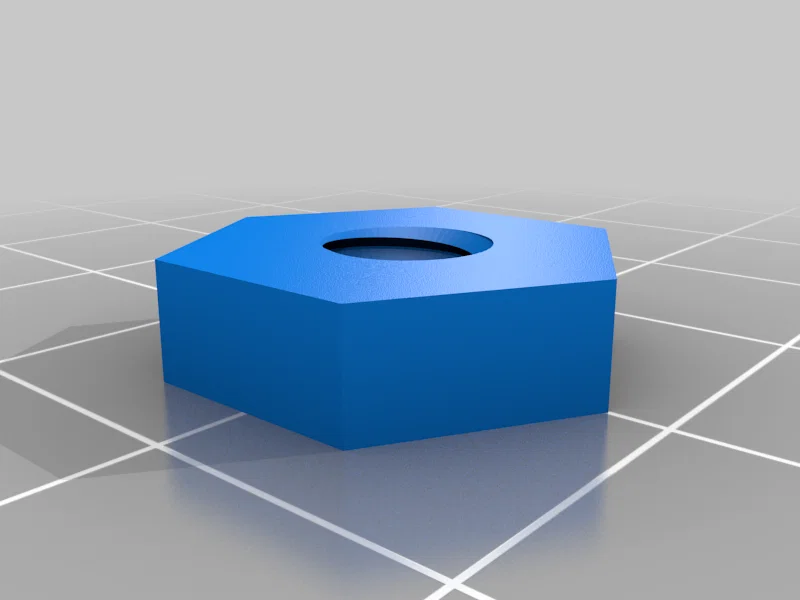

Cuối cùng siết cố định paddles bằng ê-cu (nut).

Thông tin thêm

Bạn có thể xem paddles hoạt động tại đây:

Paddles cũng có thể dùng chung với mini steering wheel để sang số dễ hơn, hoặc làm côn/phanh tay.
