HSW: Insert bấm vào/rút ra dễ hơn cho Honeycombwall – Easy Plug

Vì mình gặp vài vấn đề khi tháo ra (và lắp vào mà không cần búa) với nhiều loại insert khác nhau, nên mình làm ra phiên bản của riêng mình.

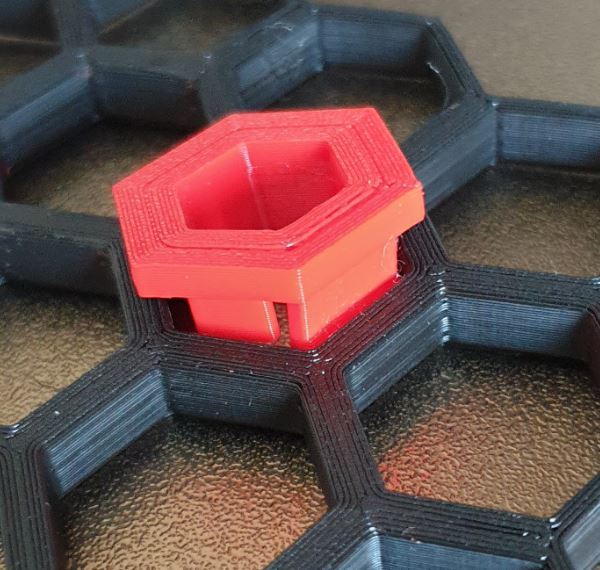

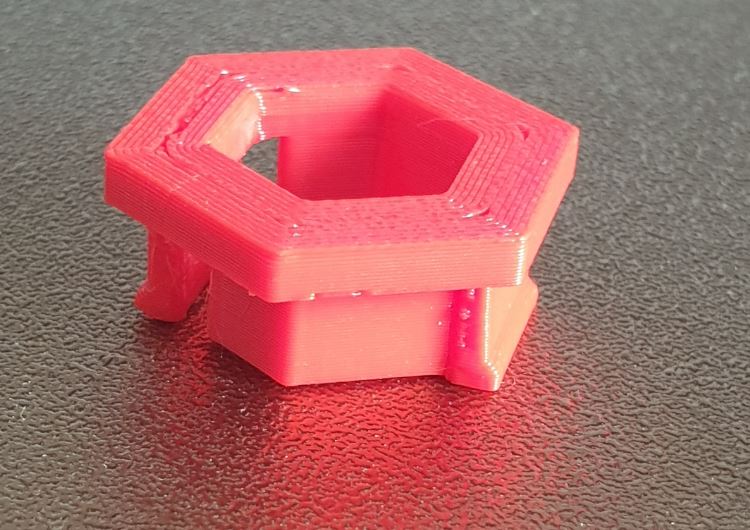

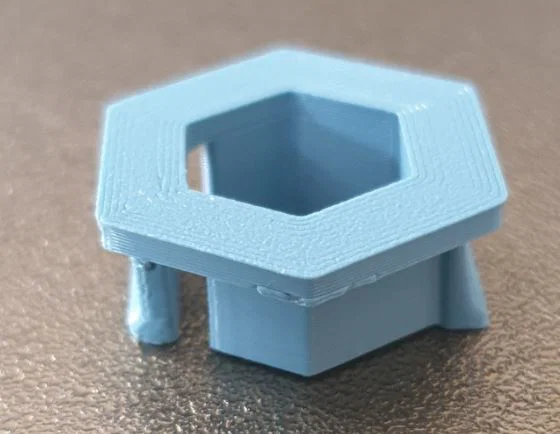

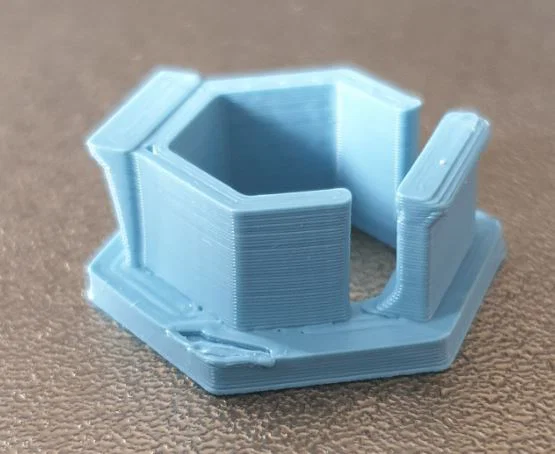

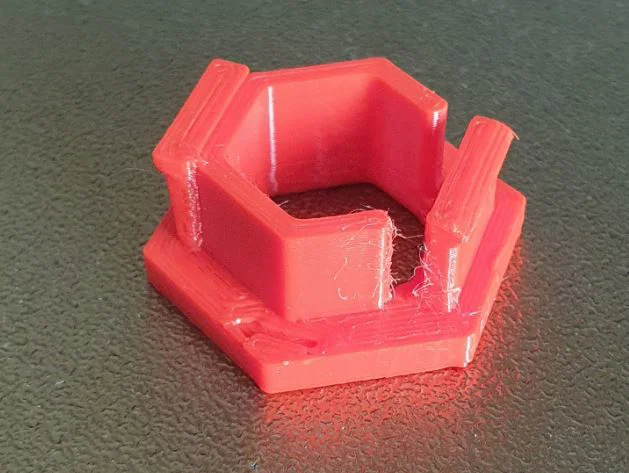

Phiên bản này phải lắp đúng chiều vì nó có phần trên (bên dày, xem mũi tên ở mặt sau của lục giác) và phần dưới (phần snap/spring tách rời).

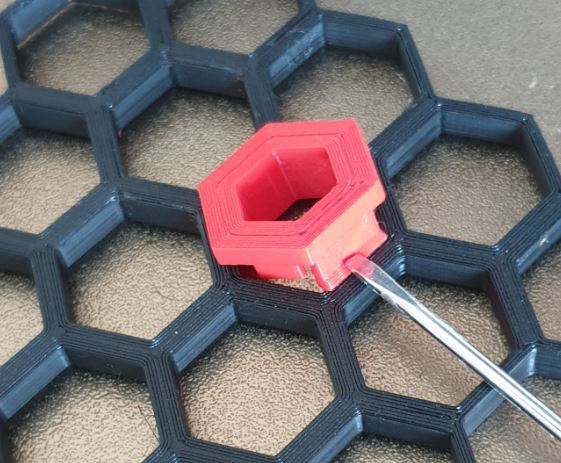

Hãy đưa đầu phía trên vào trước, sau đó ấn phần spring (cẩn thận!) vào giữa (dùng tua-vít sẽ dễ hơn – nhưng không thật sự bắt buộc, xem chuỗi ảnh hoặc đoạn video) rồi bấm cho nó snap vào.

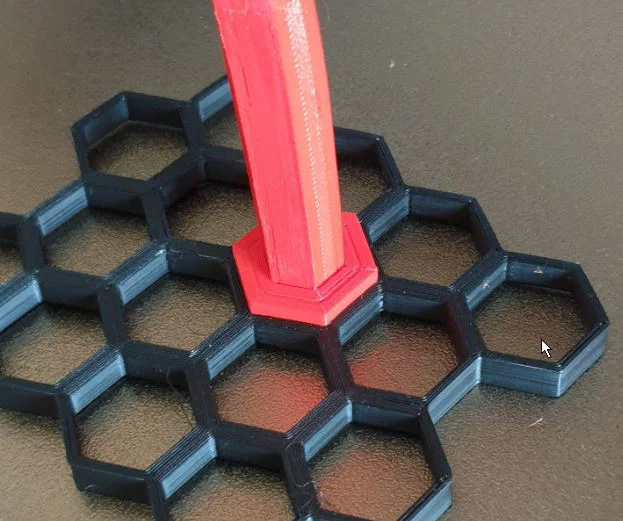

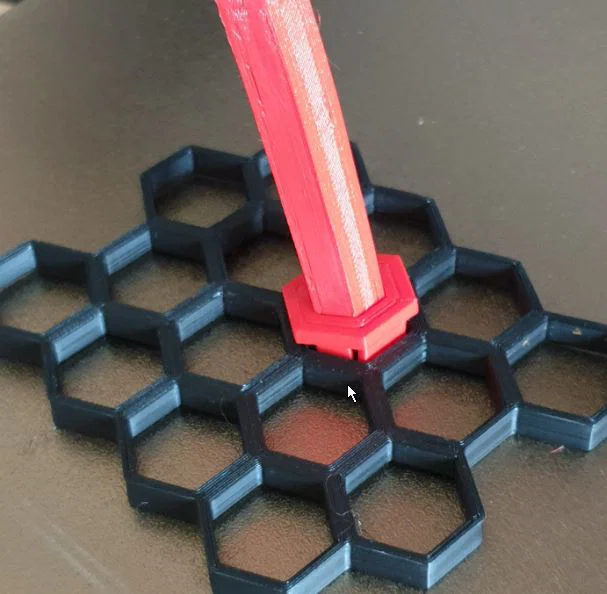

Để tháo ra, chỉ cần dùng “hook for empty” hoặc bất kỳ món lục giác nào vừa với phần “empty”, rồi đẩy lên để phần mặt dưới bung ra trước.

Cái plug nên đứng một mình; nếu có một ô comb sát ngay phía trên hoặc dưới thì sẽ khó lắp cho dễ. Nhưng vì đây là cách dùng bình thường nên đa số trường hợp vẫn vừa.
Cấu trúc chịu lực theo hướng xuống, nhưng không chịu lực theo hướng lên. Miễn là trọng lực chưa đổi chiều thì ổn :-)

Mình cũng thêm một bản “vô dụng” tên là -closed-. Bạn có thể dùng nó cho thiết kế riêng, kiểu muốn thêm móc (hooks) hay đồ gì đó trực tiếp lên mặt phẳng nền này nếu thích, và khi phần “empty” không hợp nhu cầu của bạn.

Mình dùng 4 wall lines – để tránh infill trong phần đế của spring; tăng thêm cũng được, nhưng chuyện đó chỉ ảnh hưởng tới lớp đầu tiên nhìn thấy.

Update 20230713: Mình chỉnh lại chi tiết một chút, giờ có thể cắm vào mà không cần tua-vít và vẫn chịu được khá nhiều tải. Hãy thử cái này trước. Mình không muốn xoá bản cũ nếu ai đó thích fit chặt hơn; nhưng nếu bạn muốn linh hoạt hơn và hay dời dụng cụ cho tới khi sắp xếp vừa ý – hãy dùng V4 (video làm bằng V4).

Mình có thêm một video ngắn để bạn thấy là một người thuận tay phải vẫn có thể dùng tay trái để thao tác (do vị trí máy quay) với cái plug. Phần tải bạn thấy là một tấm thép đặc nặng 1400g, đặt cách HSW khoảng 5–6cm (đòn bẩy).

Update 20230718: Thêm phiên bản cho M4

Update 20230722: Thêm phiên bản có countersunk để bắt wall mount (theo yêu cầu người dùng) – có thể cần support một chút để mặt phẳng bắt vít (screwplane) ra đẹp hơn, nhưng không bắt buộc.

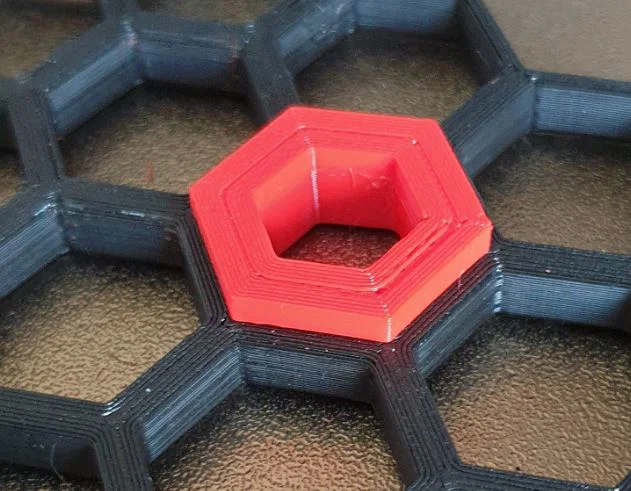

Đổi ảnh tiêu đề sang bản in PLA+ đẹp hơn (mấy cái màu đỏ là PETG) – nhìn ổn hơn :-)

Update 20230826: Thêm phiên bản có surface (theo yêu cầu người dùng)
