Giá đỡ JBL GO3 đa kiểu lắp: bắt vít, 3M Command/VHB, Skadis

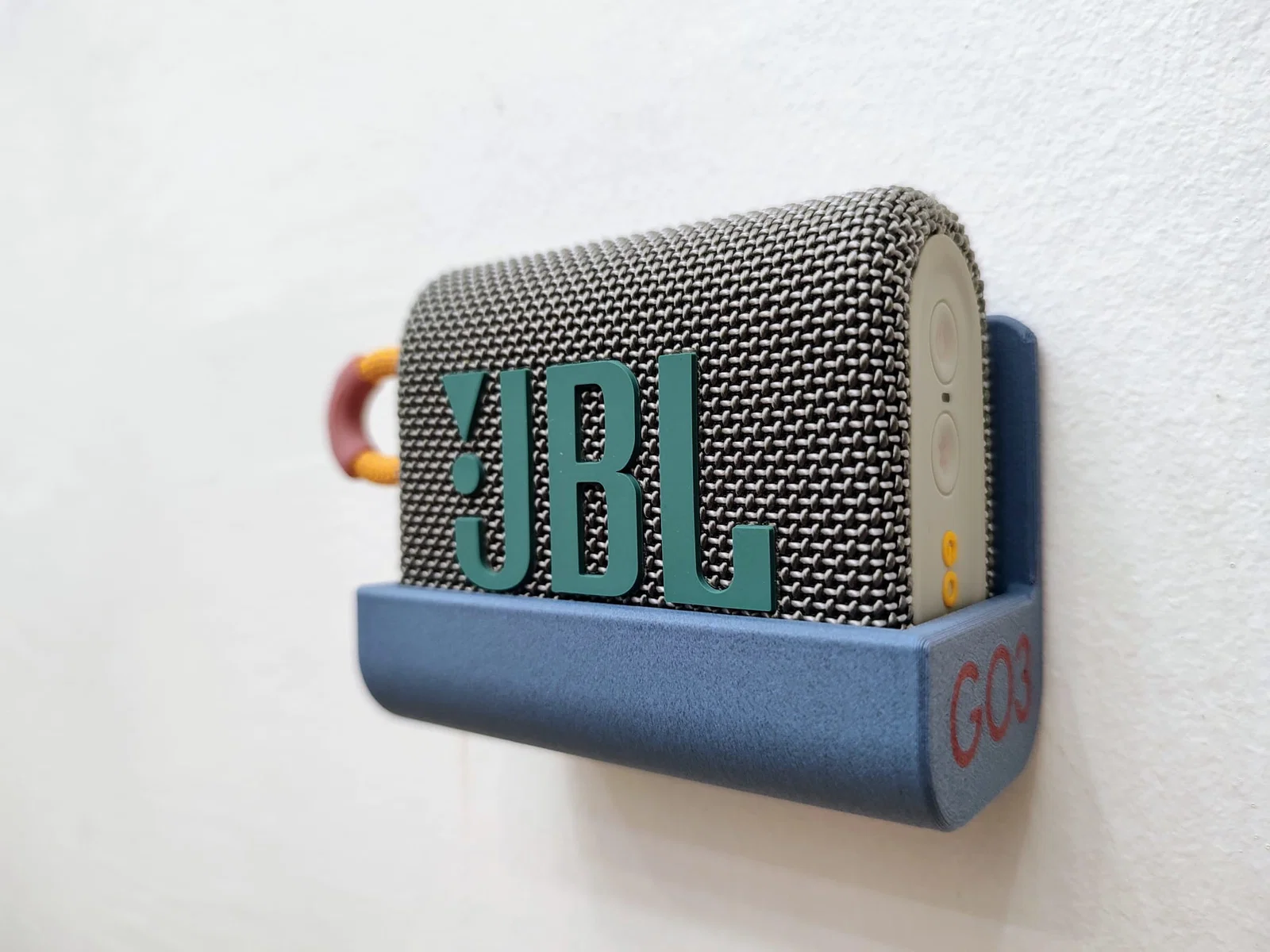

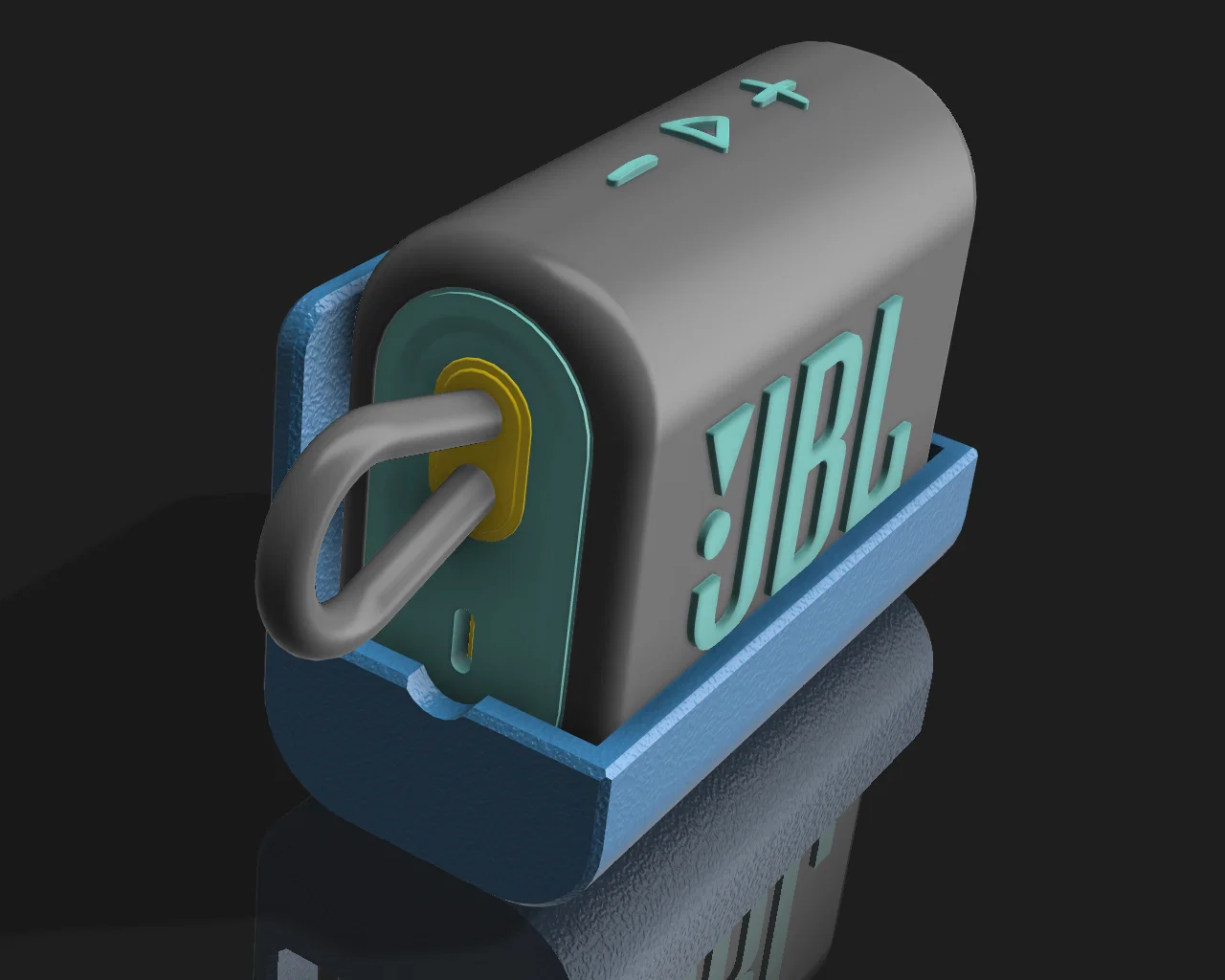

Mình mua một cái loa Bluetooth JBL GO3 để trên bàn làm việc, nghe nhạc từ laptop trong lúc làm. Mình không muốn để nó nằm chình ình trên mặt bàn chung với đống dụng cụ, nên mình thiết kế một cái bracket để dán bằng băng keo 3M Command và gắn lên tường.

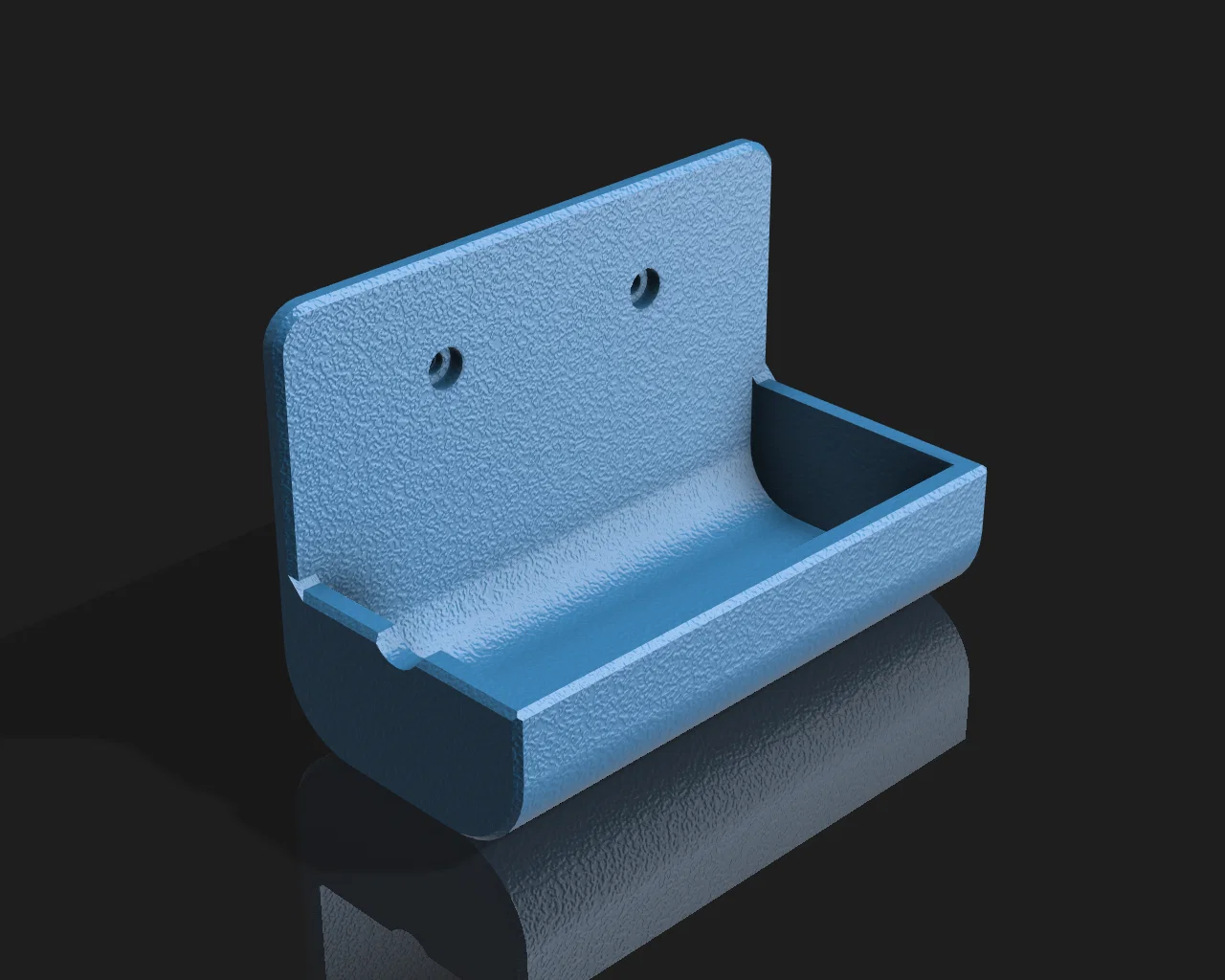

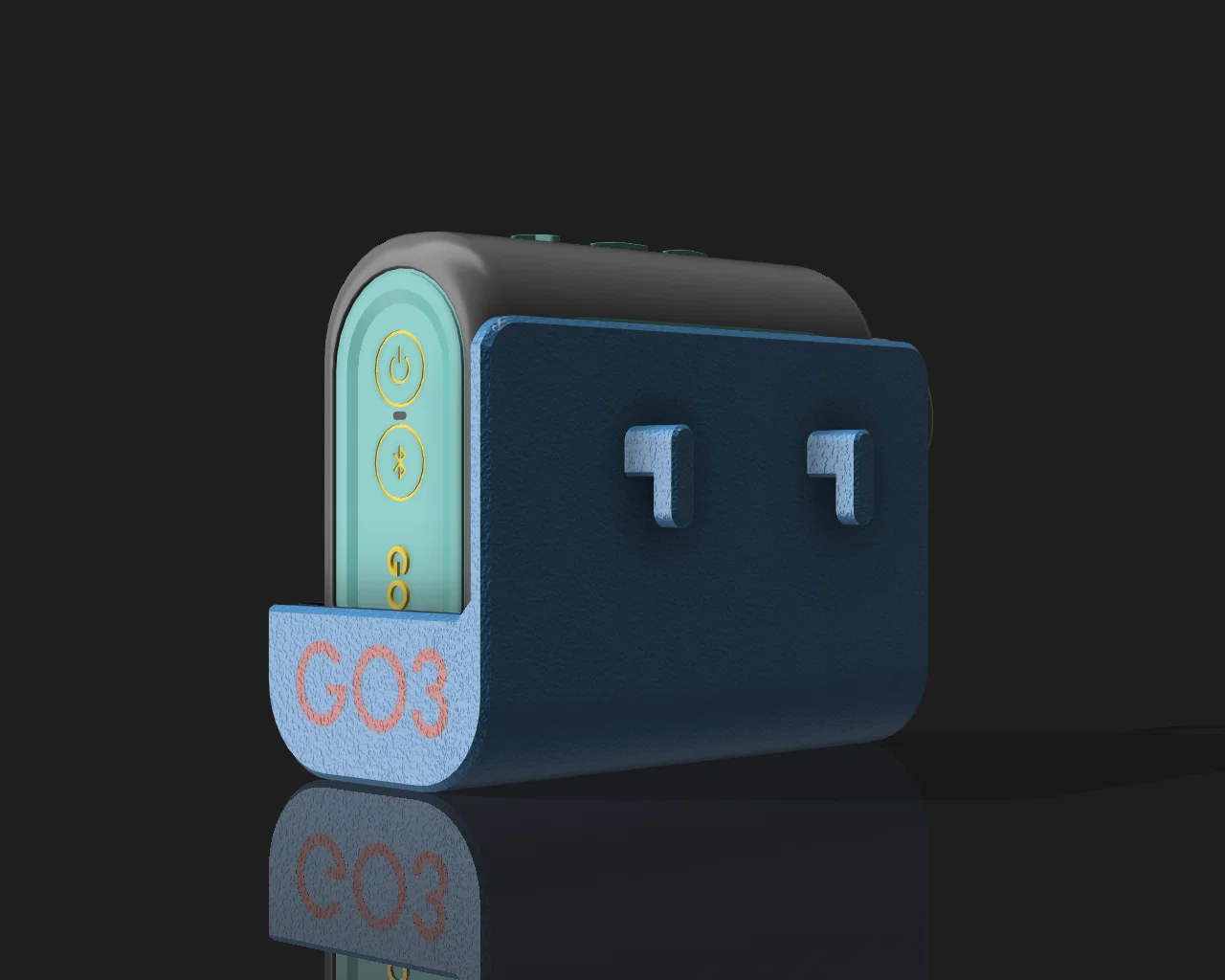

Ngoài ra, mình cũng thiết kế thêm 2 lỗ để gắn móc in 3D, dùng để treo lên bảng pegboard Ikea Skadis. Hai lỗ này chuẩn M3 và cách nhau 40mm, nên có thể thiết kế nhiều hệ móc khác nhau để hợp với các loại pegboard khác nhau.

BOM

• M3x6mm BHCS - 2 cái (cho Skadis)
• Băng keo 3M Command - 2 miếng (dán tường bằng keo 2 mặt)

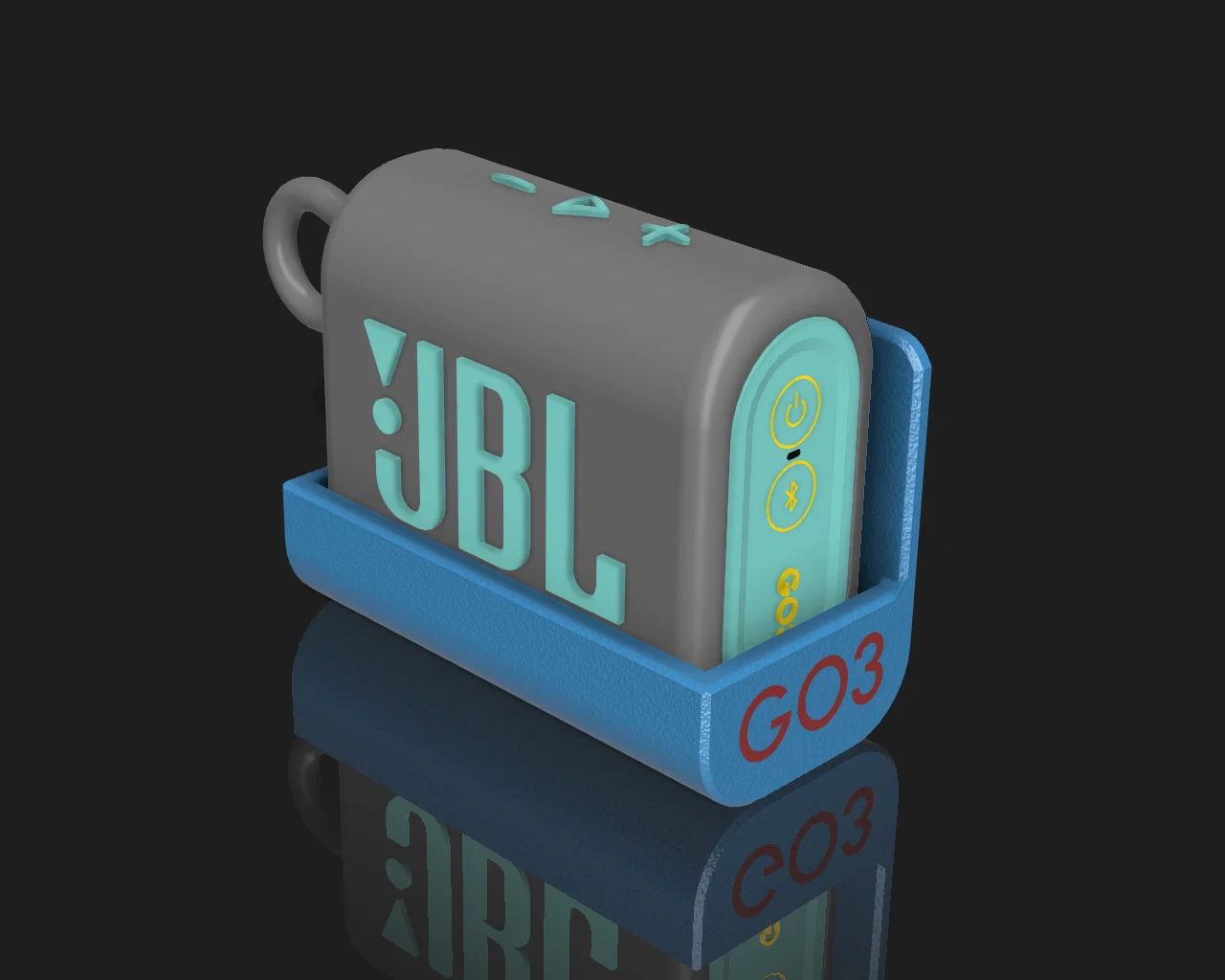

In 2 màu, với chữ “GO3” nằm ở 2 lớp đầu tiên. Vậy nên chỉ cần thay filament 2 lần thôi. Nếu bạn chỉ muốn chữ dạng lõm (không cần chữ nổi/đổi màu), thì cứ xoá phần lettering đi là được.

Bản in cần supports. Hướng đặt và supports đã được chuẩn bị sẵn trong file 3mf.

Mình có thêm một lớp bridging 0.2mm để cải thiện chất lượng in ở bề mặt cong. Bạn có thể cắt bỏ trong lúc vệ sinh, sau khi tháo supports.

Tính tới hiện tại thì các thiết kế của mình đều tải về và dùng miễn phí. Không có Club, Patreon hay OnlyFan gì hết (haha). Nếu bạn thích và muốn góp phần “nuôi” thói quen uống cà phê của mình & phụ tiền filament để làm prototype, donate $5-$10 qua Ko-fi hoặc paypal.me thì mình rất cảm kích.

Lưu ý

Cũng như các thiết kế khác của mình, có thể nó sẽ hợp hoặc không hợp với bạn. Nên bạn tự cân nhắc khi in và lắp đặt nhé.
