Ngăn kéo tham số tuỳ biến hoàn toàn (Fully customisable parametric drawers)

Tui biết mà, lại thêm một giải pháp lưu trữ nữa…

Tui thiết kế bộ ngăn kéo này để tuỳ biến hoàn toàn bằng Fusion 360. Tuy nhiên, bạn không cần biết cách dùng phần mềm đâu, chỉ cần biết cách tải về là được!

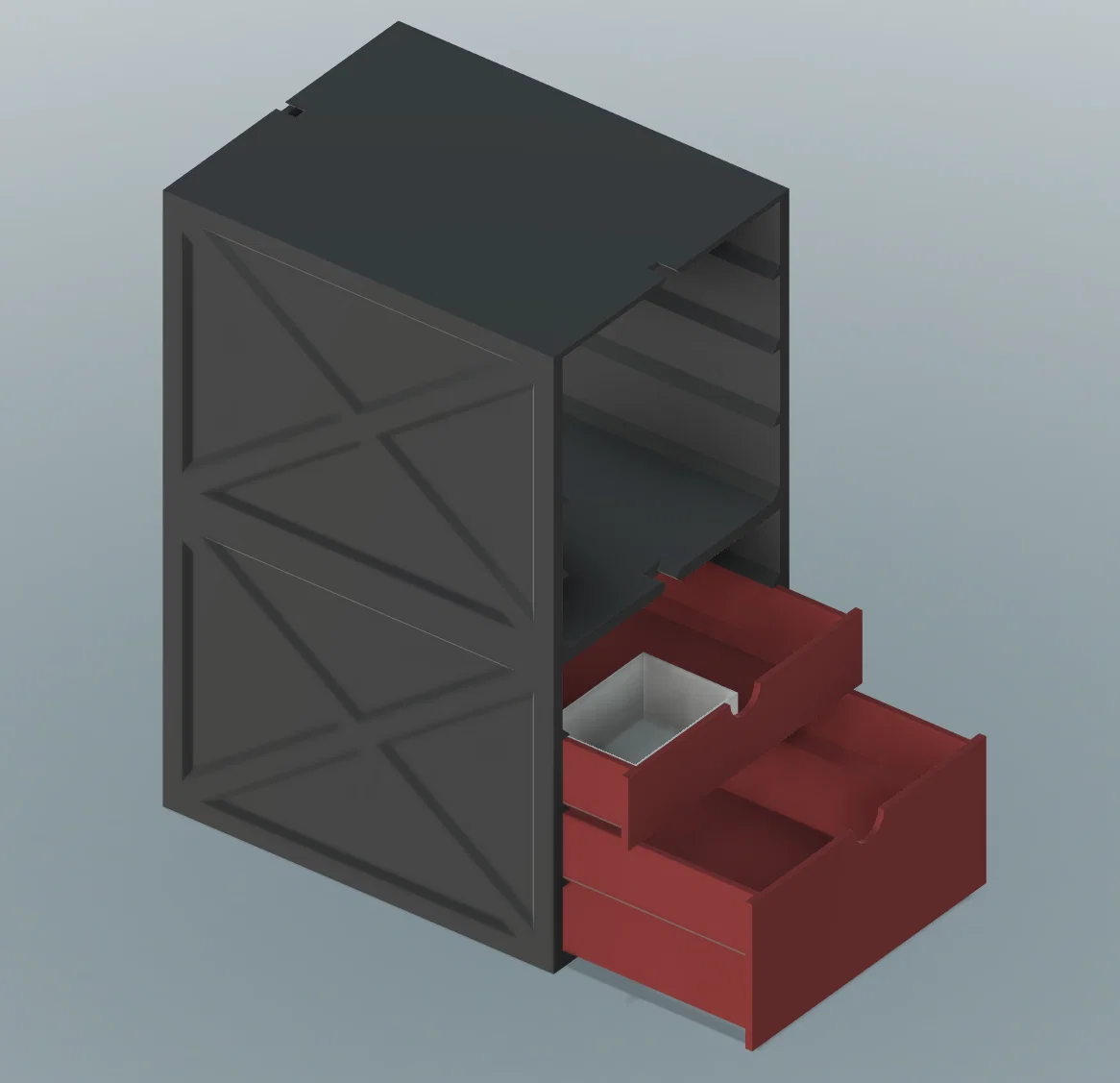

Model được upload ở đây có kích thước 150x150x200mm (rộng x cao x sâu), gồm ngăn kéo cao 1 tầng (35mm) và cao 2 tầng (70mm) để bạn phối hợp theo ý muốn, kèm theo các khay chia bên trong cho ngăn kéo 1 tầng. Mấy khay này rất tiện nếu bạn muốn cất đồ nhỏ như ốc, bu-lông, v.v.

Tất cả chi tiết nên in được không cần support (tuỳ máy in và setting, có thể bạn sẽ cần support nhỏ ở mặt dưới ngăn kéo để in phần ray ở góc 45 độ).

Các side bins được thiết kế để đặt dọc theo mép ngăn kéo và có tính đến phần chamfer của ray. Còn middle bins dạng hộp chữ nhật (cuboid) nên sẽ không vừa khi đặt sát hai bên.

Ngoài ra còn có một chi tiết joiner để nối phần trên và dưới nếu bạn muốn in nhiều “case” rồi xếp chồng lên nhau (ví dụ kích thước bạn muốn không vừa khổ bàn in).

Tuỳ biến kích thước ngăn kéo!

Để tuỳ biến thiết kế theo kích thước của bạn, bạn cần tải Fusion 360 (nếu chưa có) và tạo tài khoản cá nhân miễn phí (lúc tui tải thì là vậy).

Khi mở chương trình lên, vào File > Open > Open From My Computer và load file .fd3.

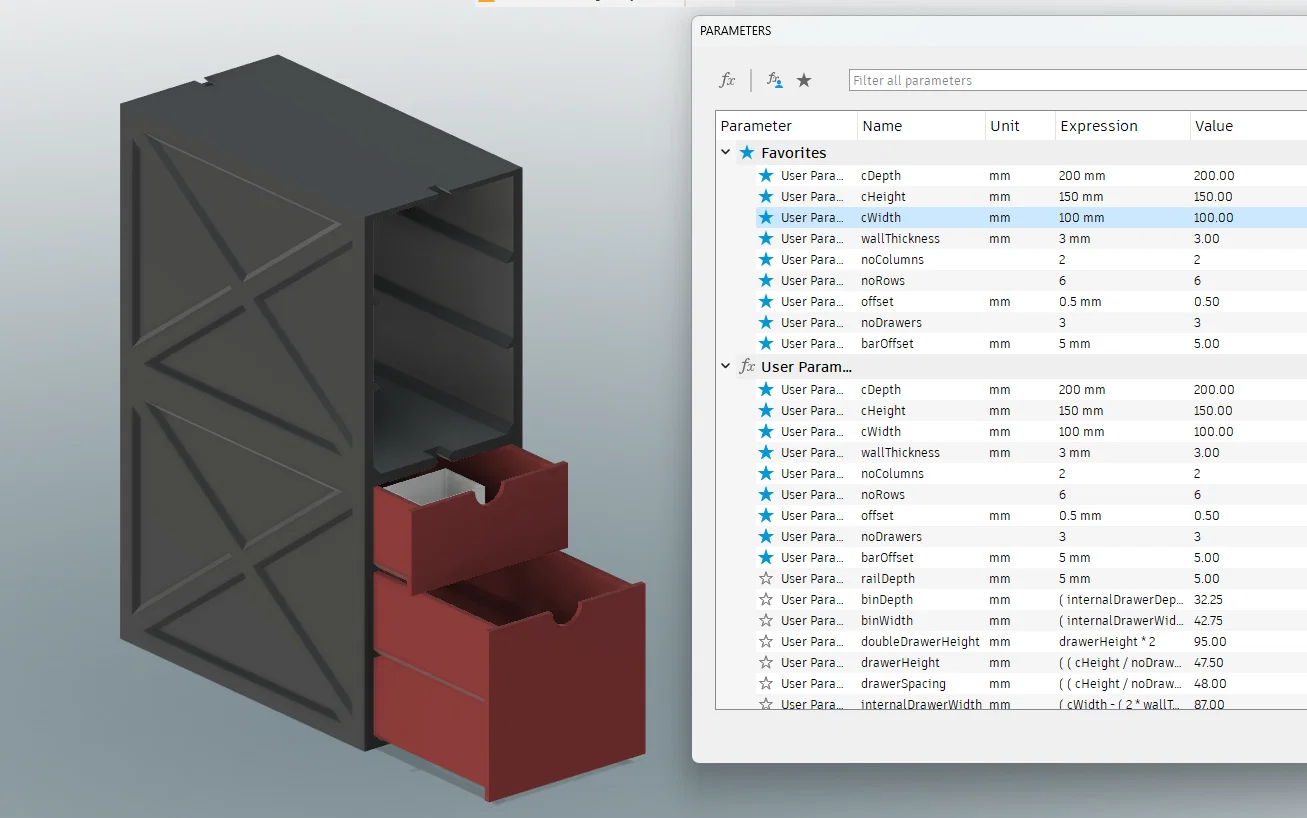

Khi project đã mở, vào Solid > Modify > Change Parameters

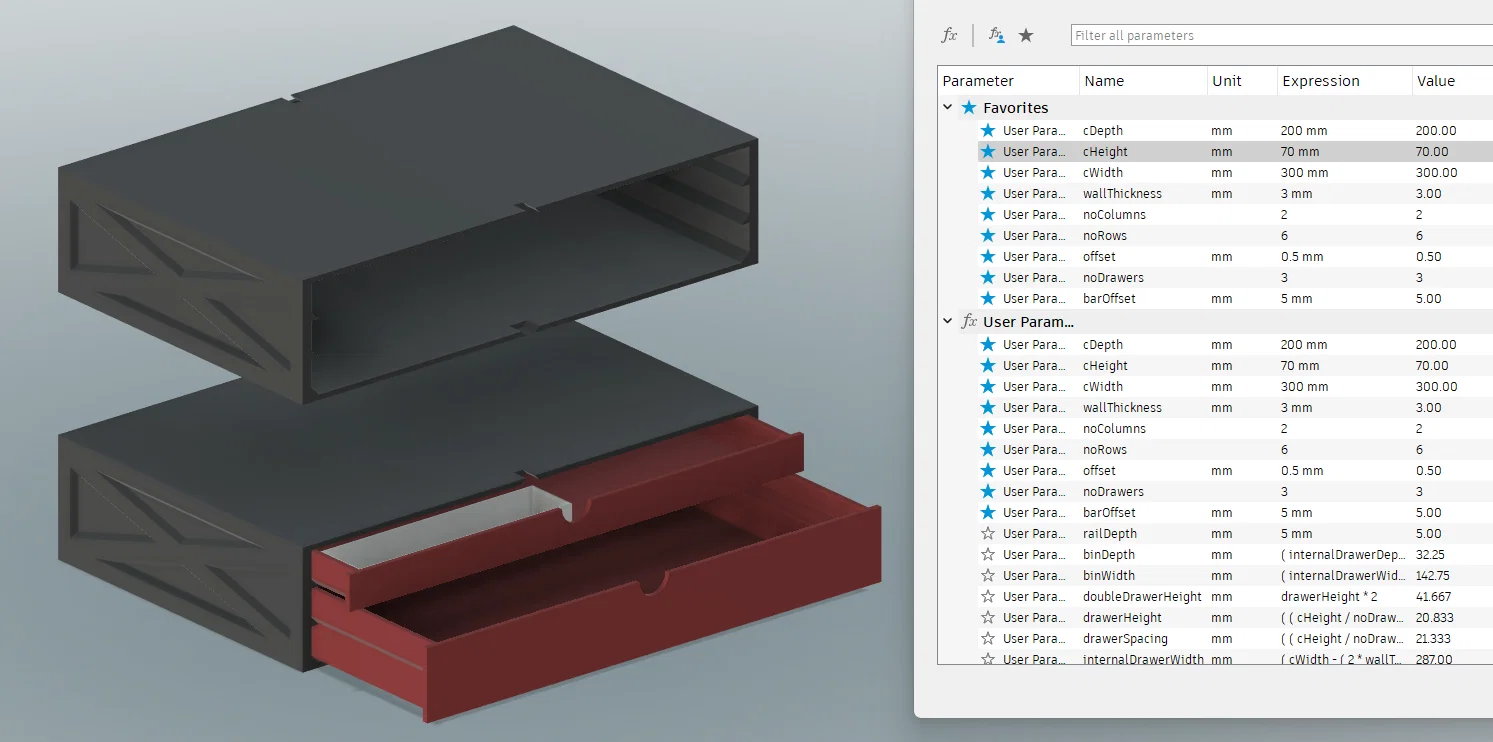

Hãy sắp xếp danh sách theo comment. Tui đã đánh số các tham số để bạn tiện thao tác. Các mục có số là những tham số bạn có thể chỉnh để ra đúng kích thước mong muốn. Toàn bộ các phần của model sẽ thay đổi theo giá trị bạn nhập, bao gồm case, drawers và bins.

Đừng thay đổi các tham số khác vì rất dễ làm hỏng model.

Khi bạn đã ưng ý với kích thước, hãy chọn từng mục trong danh sách bên trái (các khối màu xám nhạt), vào File > 3D Print, bỏ tick Send to 3D Print Utility để bạn tải file về và mở bằng slicer bạn thích.

Sắp có

Chắc tui sẽ tiếp tục cập nhật thiết kế này, bổ sung thêm giải pháp lưu trữ cho bins và drawers, có thể thêm vài module cho phần trên, cách mounting, v.v. và sẽ cập nhật trang này theo tiến độ.

Tui sẽ đảm bảo các cập nhật sau này vẫn tương thích với model gốc để có thể áp dụng cho bất kỳ ngăn kéo nào bạn đã in trước đó.

Nếu bạn không có Fusion 360 và cũng không muốn tải, nhắn tui một tin; tuỳ khối lượng công việc, có thể tui sẽ giúp export file theo đúng kích thước bạn cần.

Chúc bạn vọc vui vẻ!
