FT EMS SWC V2 cho bàn in nhỏ hơn (Smaller Print Beds)

Đây là bản remix của EMS của Fizzy cho bản chuyển đổi Ender/Switchwire. Mẫu đã được chỉnh sửa để in được trên các khổ bàn in nhỏ hơn (tối thiểu 200mm x 200mm).

Các thay đổi bao gồm:

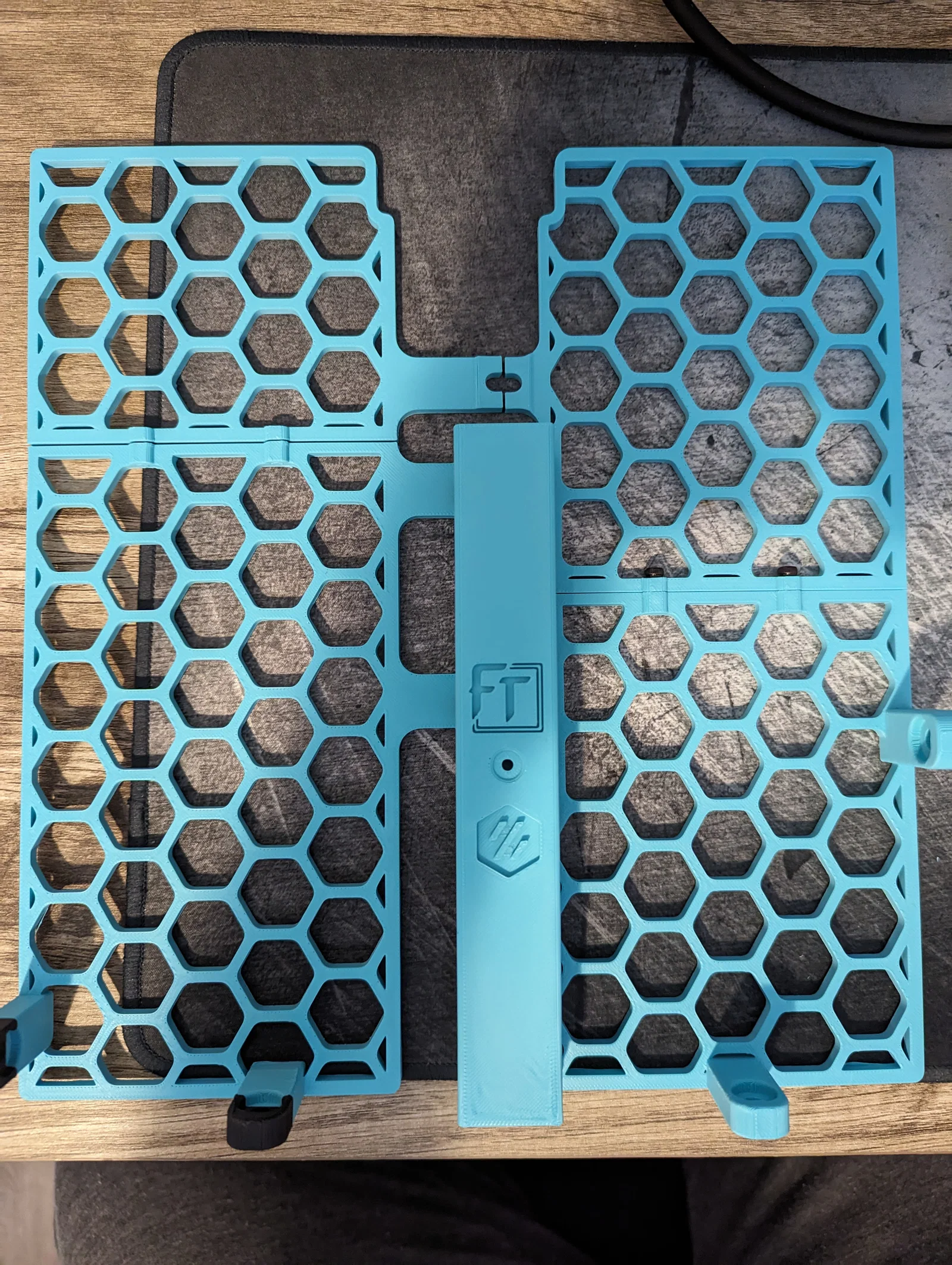

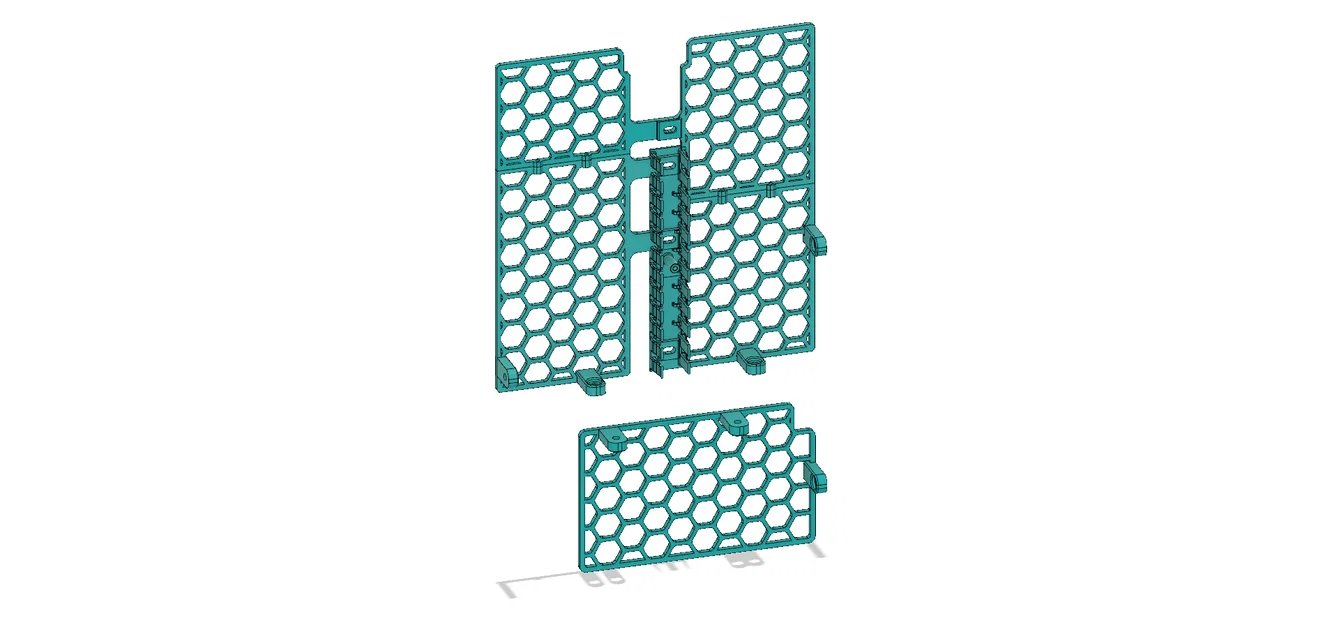

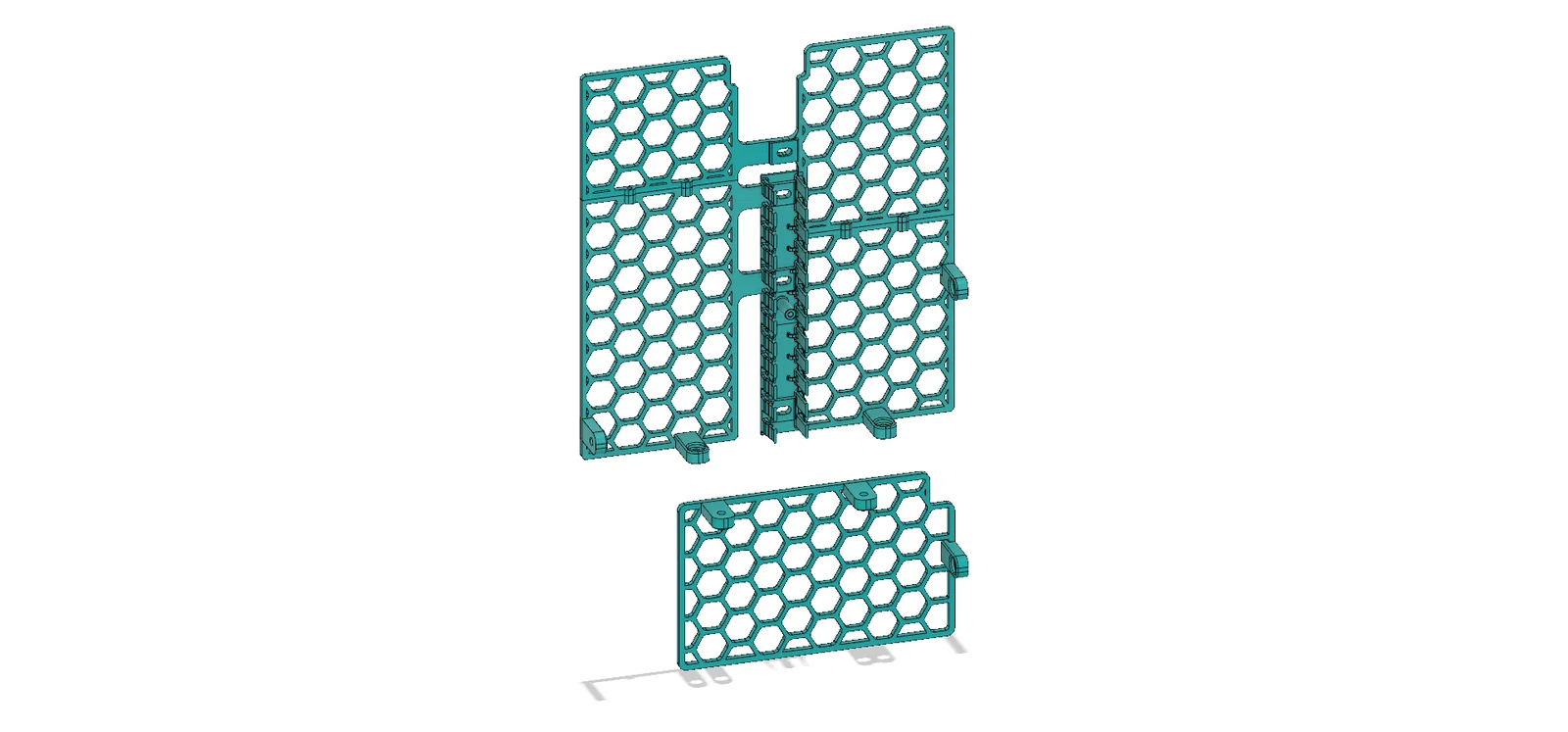

• Phần khung chính được tách thành 4 phần nhỏ hơn (PSU main, PSU subframe, electronics main, electronics subframe)

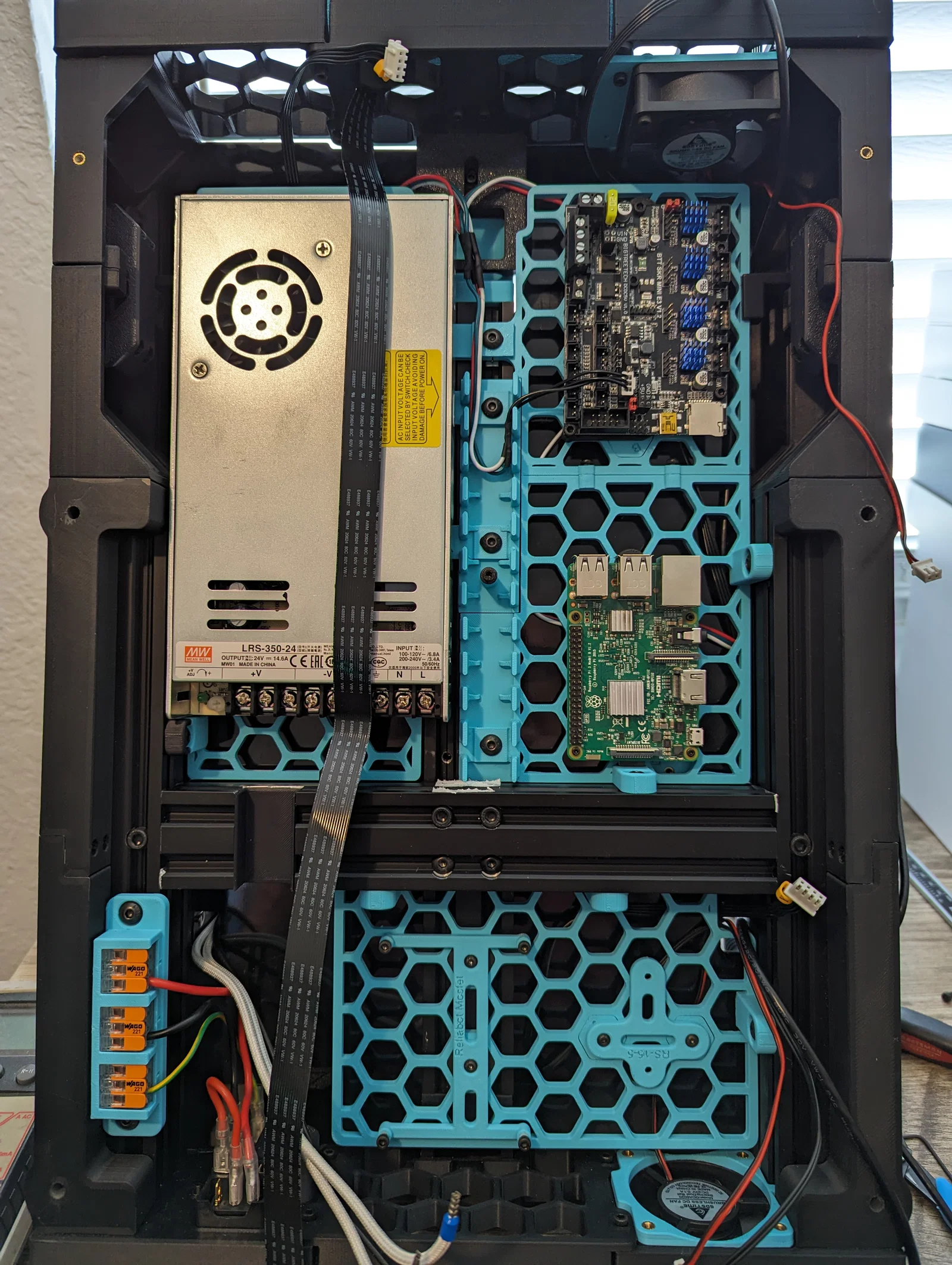

• Máng/cống đi dây (cable duct) được tách làm 2 để cho phép phía PSU và phía electronics gắn lên thanh nhôm định hình trục y (y extrusion)
• Thêm lỗ cho heat set insert và lỗ bắt vít để ghép phần main và subframe (cùng ý tưởng với thiết kế EMS gốc của Fizzy)
• Thiết kế kẹp subframe để cả hai subframe có thể gắn lên y extrusion
• Loại bỏ phần phía sau cổng nguồn (power input) của khung sau (rear frame)
• Cắt bỏ một góc của phần rear để chừa đường cho dây/cáp từ z chain đi xuyên qua

Tất cả hướng dẫn và thiết lập in (print settings) vẫn giữ nguyên. Ngoài BOM gốc, bản remix này cần thêm:

1. 4 x heatset inserts cho mỗi phần khung main
2. 4 x vít M3x8 để bắt subframe vào phần main tương ứng
3. 1 x vít M5x10 BHCS để bắt khung

CHANGE LOG

8-Dec-23

1. Sửa lỗi phát hiện khi slicing các khung main của electronics và PSU. Đã upload file mới.
