Chặn cửa và giá đỡ điều chỉnh bằng nam châm

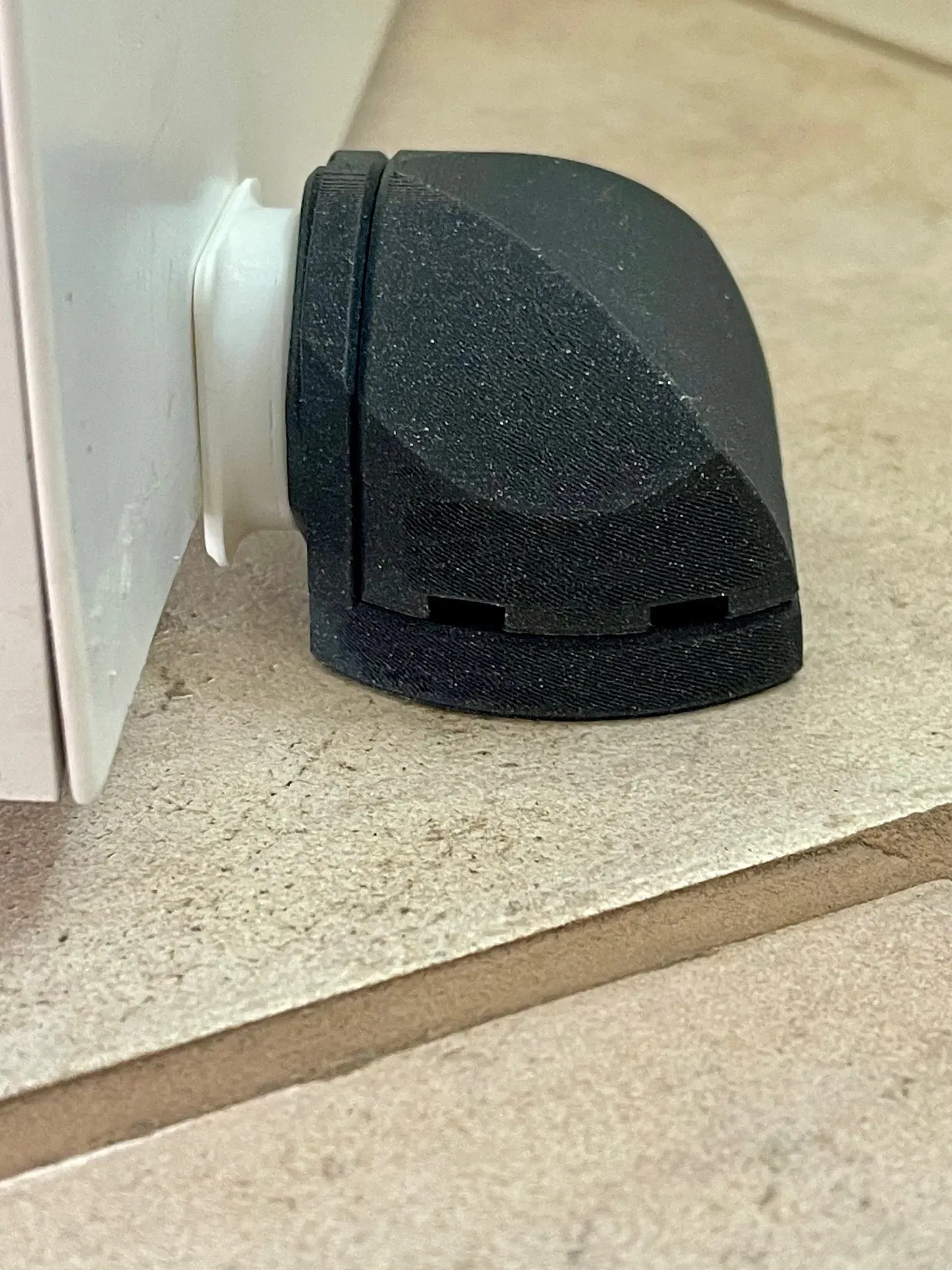

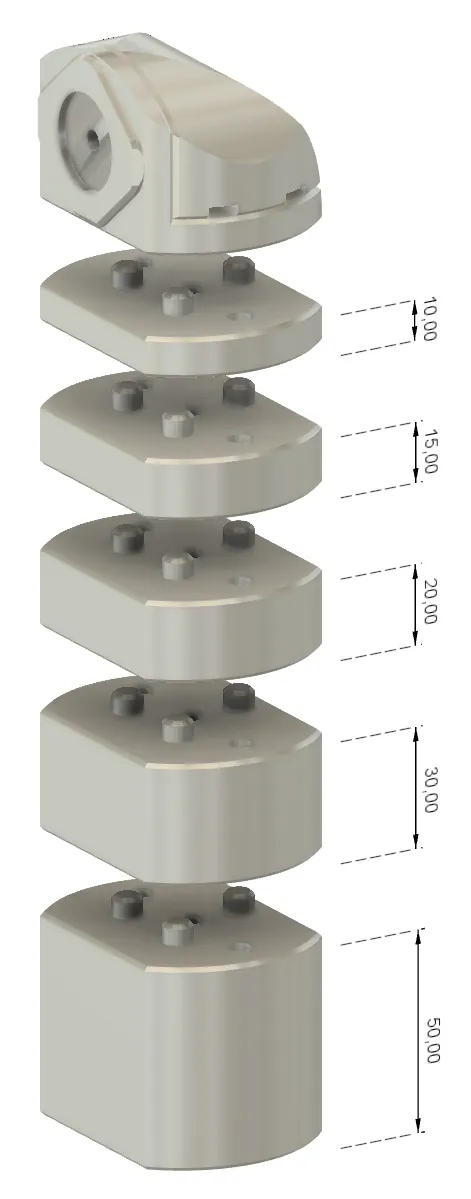

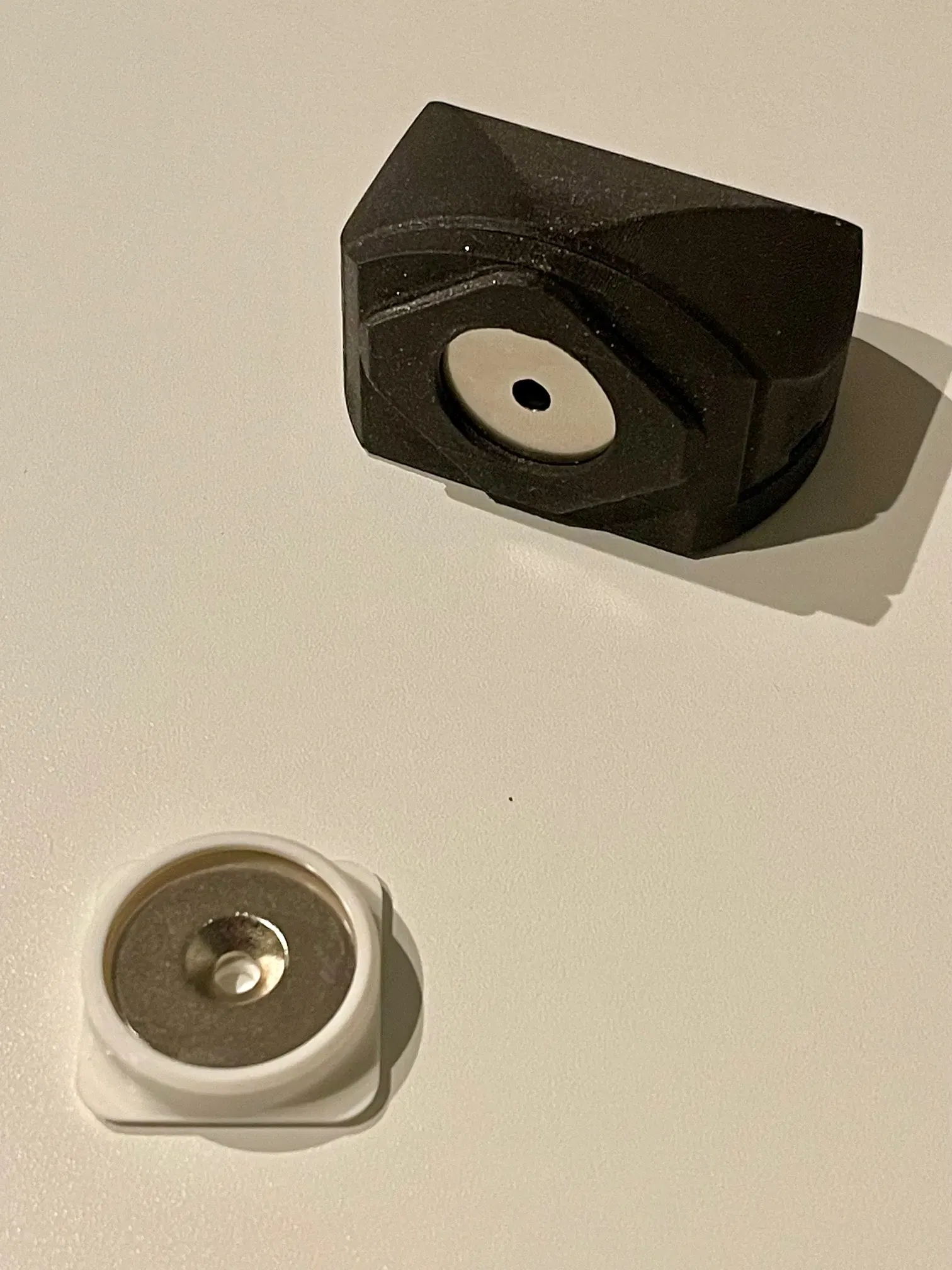

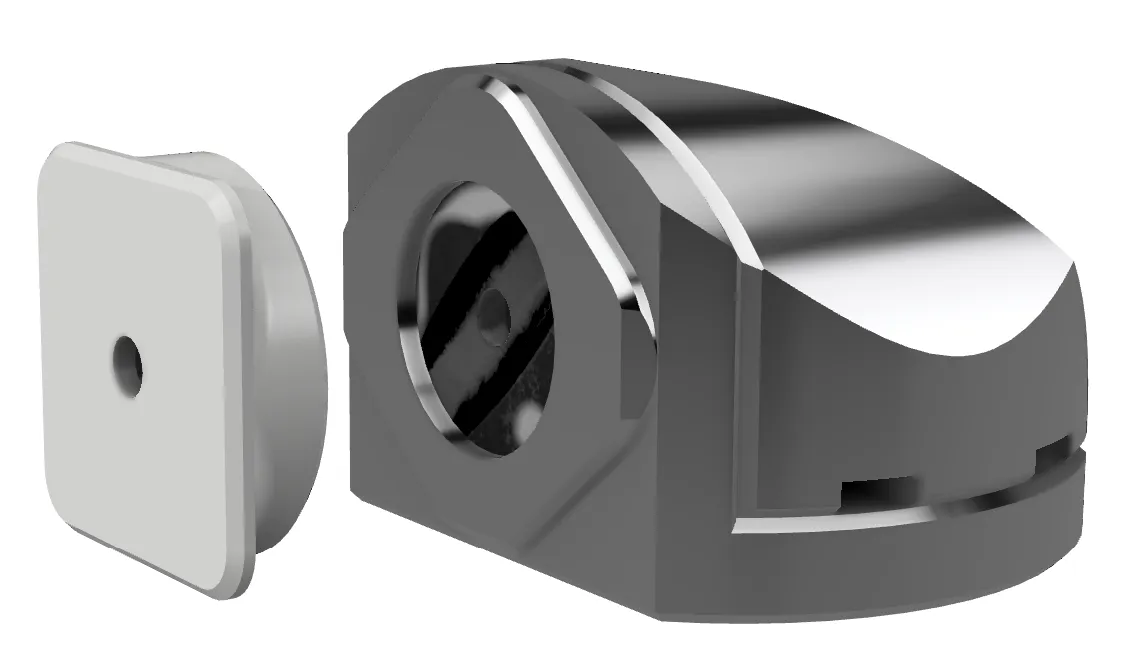

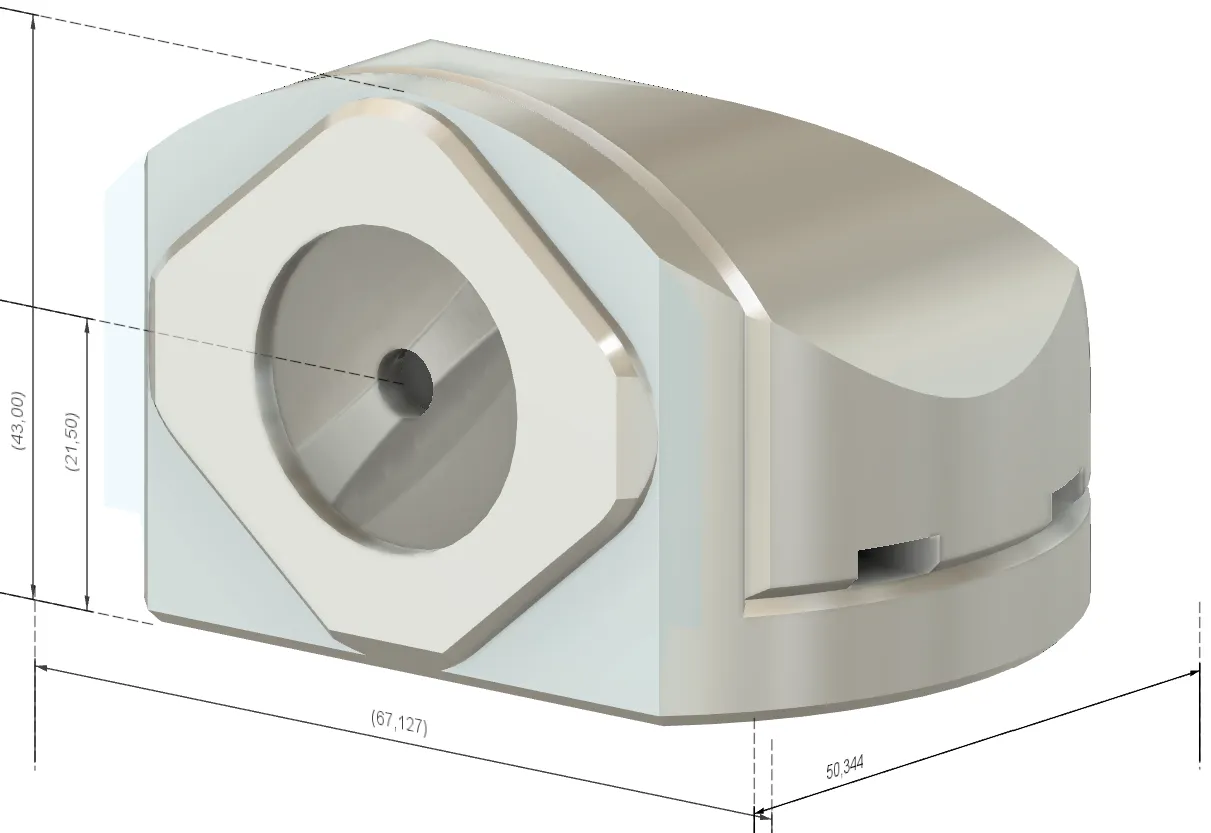

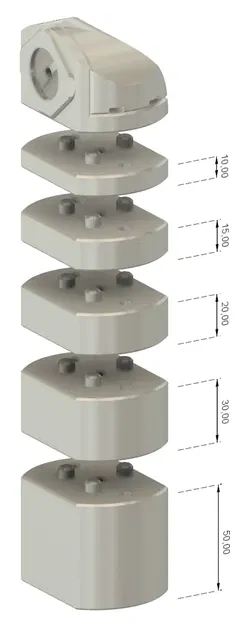

Thiết kế này vừa là một cái chặn cửa vừa là một cái giữ cửa. Hai nam châm giữ cửa một cách chắc chắn. Trung tâm của nam châm trong cái chặn cửa nằm cách sàn 21.5mm. Nếu bạn sử dụng băng dính hai mặt để gắn, hãy thêm độ dày của nó. Với sự trợ giúp của các phần mở rộng khác nhau (10, 15, 20, 30, 50 mm), có thể kết hợp theo ý muốn, chiều cao của cái chặn cửa có thể dễ dàng và linh hoạt điều chỉnh. ##### Vật liệu cần thiết - Hai nam châm neodymium tròn. Đường kính 30 mm, độ sâu 5 mm. Nam châm với kích thước này thường được tìm thấy trên mạng. Tôi đã nhận thấy rằng chúng thường nhỏ hơn một chút so với đã nêu, đo 29/4.5 mm thay vì 30/5 mm. Điều đó là chấp nhận được; chúng chỉ không nên lớn hơn.

• Băng dính hai mặt. Ngoài ra, có thể sử dụng vít phù hợp.

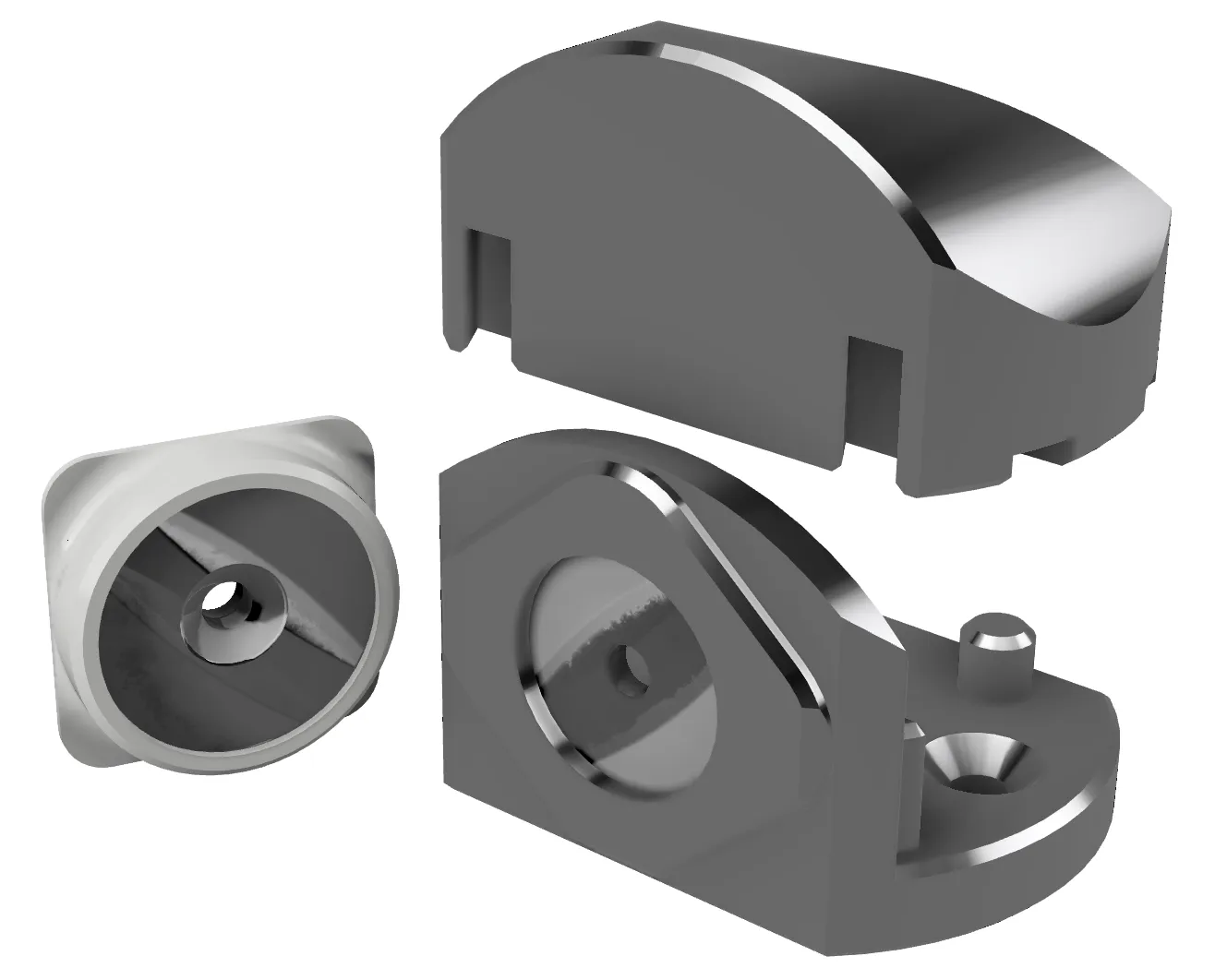

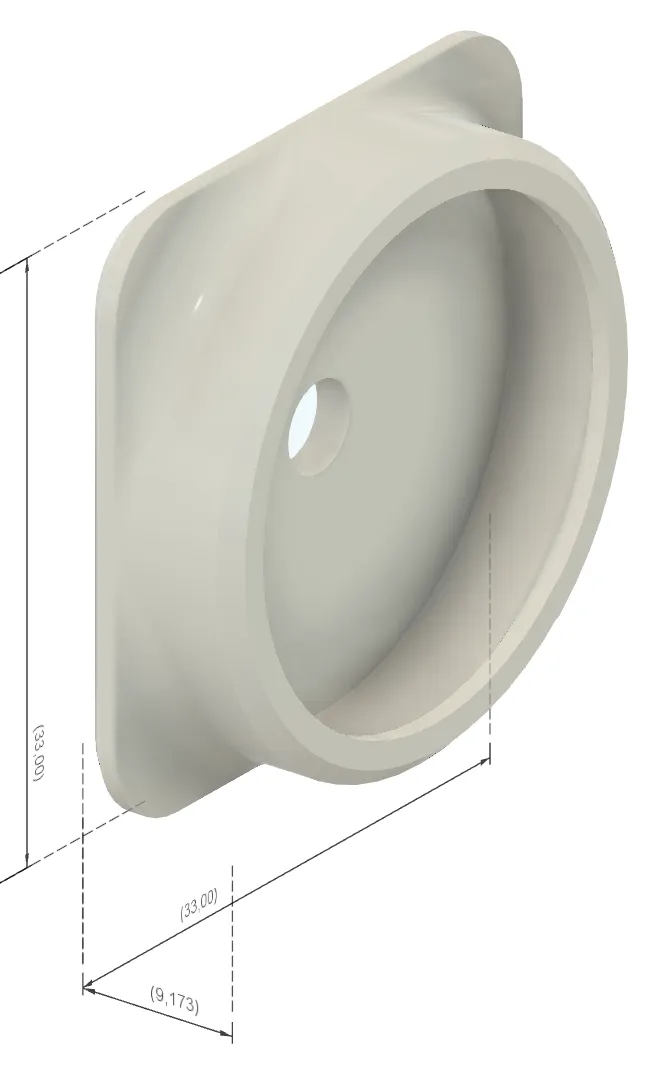

• Tùy chọn: một chút keo siêu dính. ### Thông tin in ấn #### Cơ bản In một chặn, một nắp, và một giá đỡ nam châm mỗi loại. Nếu bạn biết chiều cao mà giá đỡ nam châm sẽ được gắn vào cửa, bạn có thể quyết định xem có cần in phần mở rộng nào hay không. Bạn có thể tìm thấy kích thước của chặn và phần mở rộng trong các hình ảnh đính kèm. - Đầu phun: 0.4
• Lớp đầu tiên: 0.20
• Chiều cao lớp: 0.10
• Đường viền: 4
• Đổ đầy: 15% (Gyroid)
• Hỗ trợ: không có #### Chi tiết in ấn chính - Để chèn một nam châm, một thời gian dừng in tại 7.20 mm phải được xác định trong slicer cho giá đỡ nam châm. Trong thời gian dừng in, đặt một nam châm ở giữa giá đỡ nam châm. Chọn hướng của nam châm sao cho nó bám vào bàn in.
• Để tiết kiệm thời gian và vật liệu, nắp cũng có thể được in với 10% đổ đầy và 3 đường viền vì không yêu cầu độ ổn định tăng cường cho nó.
• Tất cả các thông số in ấn đều dựa trên việc sử dụng đầu phun 0.4 mm và chiều cao lớp 0.1 mm. Thiết kế được tối ưu hóa cho các cài đặt này. ### Hướng dẫn lắp ráp 1. Gắn giá đỡ nam châm tại vị trí mong muốn trên cửa. Bạn có thể sử dụng băng dính hai mặt chắc chắn cho việc này. Đầu tiên, hãy làm sạch khu vực để đạt được độ bám dính tối đa.

2. Nếu bạn đang sử dụng các phần mở rộng cho chiều cao, hãy kết nối chúng với bộ chặn. Để có độ bám tốt nhất, bạn có thể sử dụng một hoặc hai giọt keo siêu dính cho mỗi kết nối.
3. Tìm vị trí trên sàn nơi bạn gắn bộ chặn sao cho khi cửa được mở, giá đỡ nam châm trên cửa sẽ thẳng hàng chính xác với bộ chặn.
4. Nếu bạn có một sàn phẳng và chắc chắn, bạn có thể gắn bộ chặn bằng băng dính hai mặt chắc chắn. Nếu phương pháp gắn này không giữ được, thì bạn phải bắt vít bộ chặn vào sàn. Hoặc bằng một vít qua lỗ giữa của bộ chặn hoặc bằng hai vít qua hai lỗ bên ngoài.
5. Chèn nam châm thứ hai vào bộ chặn. Đảm bảo định vị nó để thẳng hàng với nam châm trên cửa.
6. Cuối cùng, trượt nắp lên bộ chặn. Đừng sử dụng keo ở đây, vì nó sẽ ngăn bạn gỡ bỏ nó, và bạn sẽ không thể truy cập vào các vít nếu bạn cần phải gỡ bỏ bộ chặn. ### Tôi rất mong chờ các tác phẩm của bạn! :-) Nếu bạn thích thiết kế này, hãy thoải mái kiểm tra những thiết kế khác của tôi tại đây. Và có thể bạn muốn hỗ trợ tôi bằng một khoản đóng góp nhỏ. Hãy sử dụng nút hỗ trợ ở góc trên bên phải của trang này. Tôi tự mình đóng góp một hoặc hai Euro cho mỗi nhà thiết kế cho một mô hình thú vị mà tôi cho là xứng đáng với năm sao. Sợi filament sau đây đã được sử dụng trong các bức ảnh trên: - Prusament PLA Prusa Galaxy Black

• Extrudr PLA NX2 White
