Dao cắt Filament (Filament Cutter)
Remix từ Dụng cụ cắt sợi Filament góc 45° Tác giả Pomi
- Lượt tải
- 1.483
- Lượt thích
- 243
- Lượt coi
- 9.173
- Bản remix
- 0
- Bình luận
- 0
File 4 5 MB
- FilamentCutter_Top_1777788970.stlSTL · 95,1 KB
- FilamentCutter_Body_1777788971.stlSTL · 163,4 KB
- FilamentCutter_Top_0.15mm_PETG_MK3S_33m_1777788971.gcodeGCODE · 1,3 MB
- FilamentCutter_Body_0.15mm_PETG_MK3S_1h14m_1777788973.gcodeGCODE · 3,4 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #371554
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả
Đây là bản remix, bản gốc do Pomi làm. Mình làm dày tường thân hơn, khe giữ lưỡi hẹp hơn và tăng đường kính các lỗ gắn lò xo.

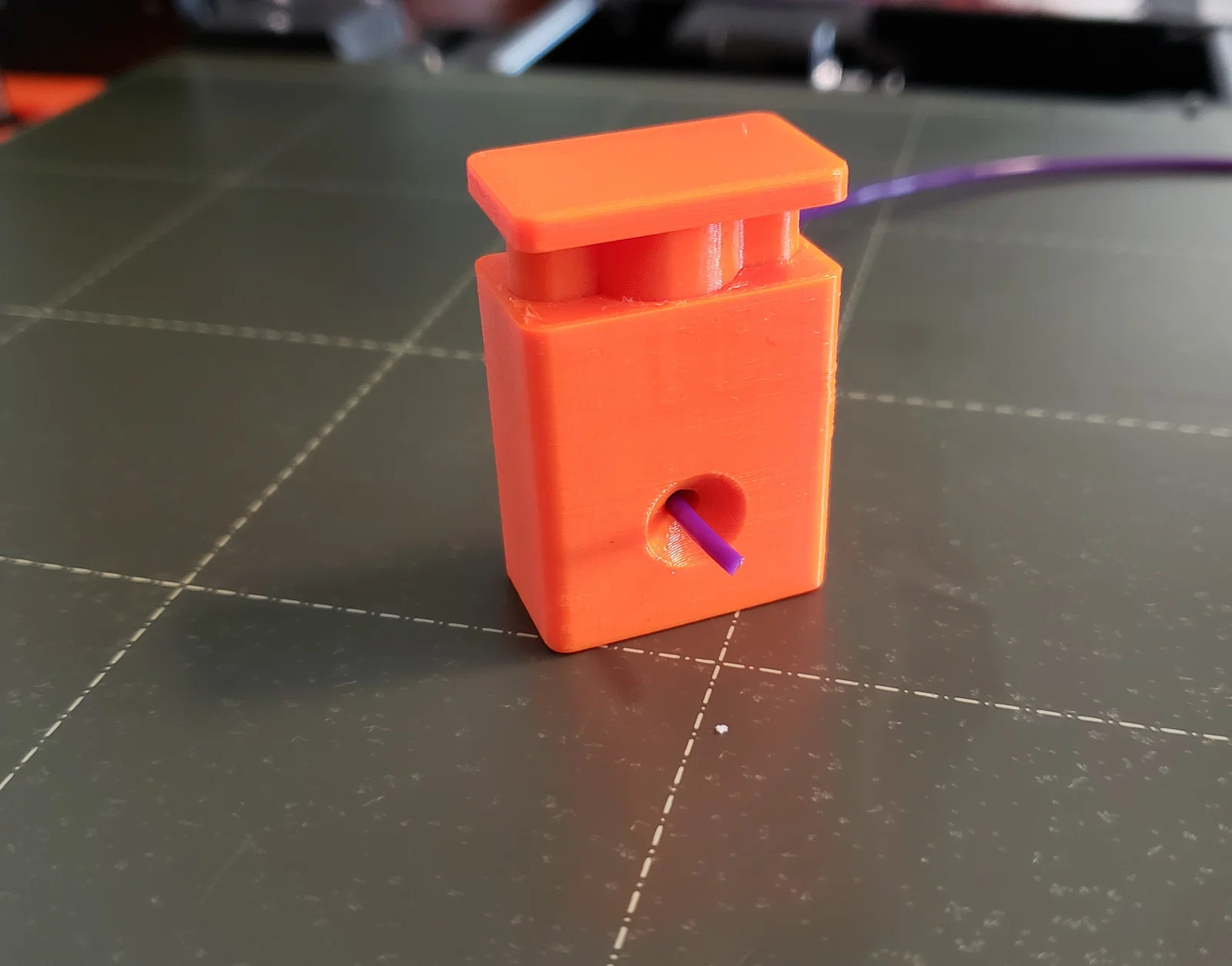

Dụng cụ cắt filament để cắt filament máy in 3D. Lưỡi dao được đặt lệch 45 độ so với sợi filament khi đưa vào dao cắt. Dùng lò xo để kéo lưỡi quay về vị trí bắt đầu để cắt tiếp.
Printer:
- Printer: Prusa MK3s
- Filament: Prusament PETG orange
- Slicer: Default settings cho PETG bằng PrusaSlicer

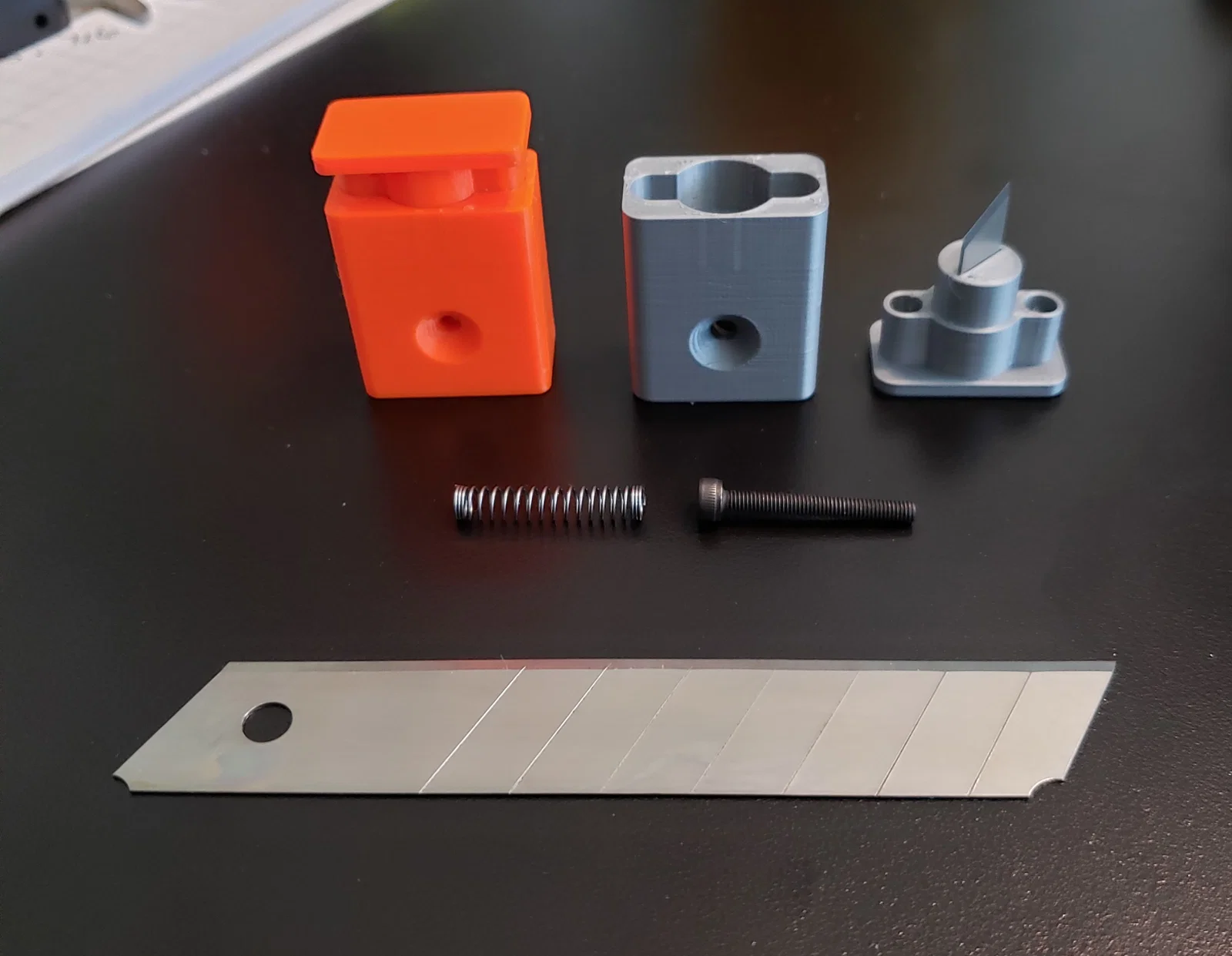

Parts Required:
- (1) 1 đoạn lưỡi snap-off blade, 18 mm. Mình dùng Master Mechanic #704716.
- (2) Vít M3 x 24 mm hoặc 25 mm đầu lục giác chìm (Socket Head Screws)
- (2) lò xo dài 24 mm, vít M3 phải lọt bên trong lò xo. Mình dùng lò xo lấy từ bút BIC Clic Stic. Lò xo có thể ngắn hơn nhưng phải đủ lực giãn để nâng phần nắp của dao cắt.
Assembly:
- In các chi tiết.
- Lấy 1 đoạn lưỡi snap-off blade và gắn vào phần trên. Dùng kềm để tránh bị đứt tay. Có một dấu nhỏ gần một đầu của rãnh đặt lưỡi để chỉ vị trí nên đưa mũi lưỡi vào. Lưỡi sẽ khít.
- Luồn cả hai vít vào các lỗ ở phần đáy thân dao cắt.
- Nhét lò xo vào các lỗ ở mặt trên của thân dao cắt.
- Đặt phần nắp lên thân chính rồi ép khớp lại. Nhớ canh cho lò xo đi đúng vào các lỗ lò xo trên phần nắp.

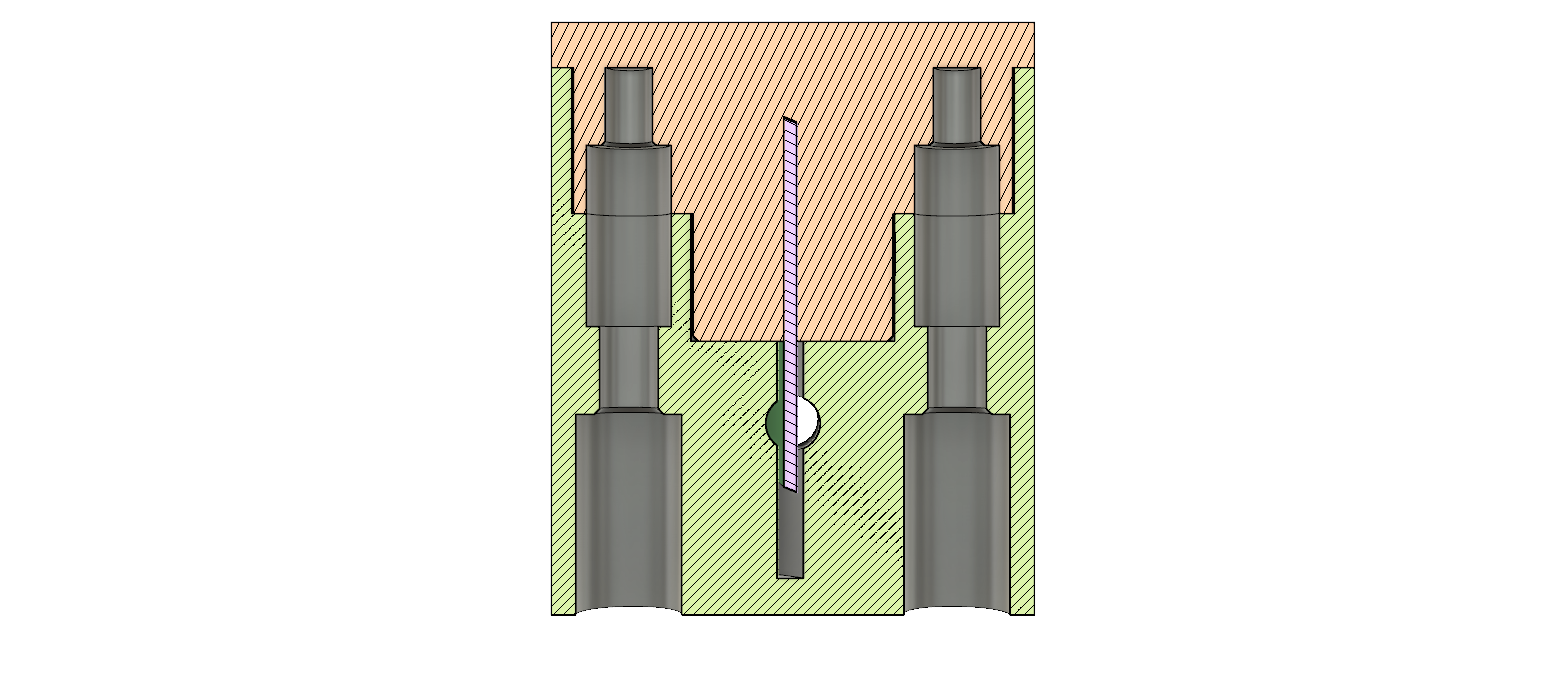

- Siết vít khoảng (3) vòng. Nhìn vào lỗ đưa filament để xem có thấy lưỡi không. Chỉnh độ siết cho tới khi lưỡi vừa nhô lên ngay phía trên lỗ filament. Siết vít thì lưỡi nâng lên, nới vít thì lưỡi hạ xuống.
Thông số in
- Định dạng
- gcodestl
- Số file mô hình
- 4
- Tổng dung lượng
- 5 MB
- File lớn nhất
- 3,4 MB
