Giá gắn góc cho Hue Motion Sensor #9290012607 (Corner Mount 45°)

Nhiều năm nay, mình toàn dùng một cây đinh cũ kỹ xuyên qua cục nam châm để giữ mấy cái Hue motion sensor ở góc. Nhìn thì “lôm côm”, mà cũng không chắc chắn lắm. Rồi mình sắm được máy in 3D. Mình có xem thử vài mẫu trên mạng, nhưng không thấy cái nào đúng ý. Vậy nên mình làm thêm một phiên bản corner mount cho Hue motion sensor.

What You'll Need

1 - ốc M3x12

1 - M3 heat insert

2 - vít gỗ đầu côn 1 ½" / 40mm

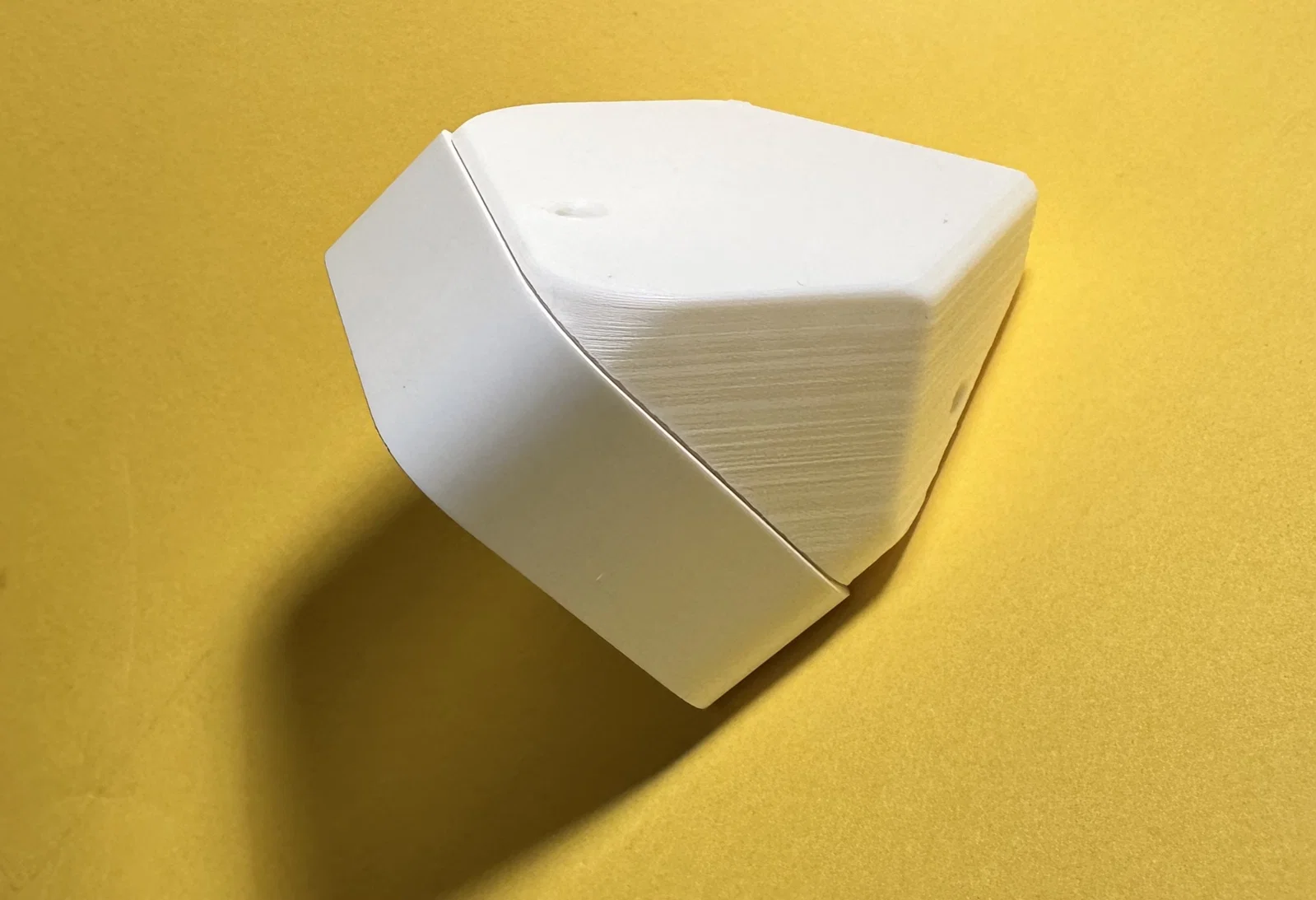

Printing Instructions

Mình in các mount với những thiết lập sau (đã được tích hợp trong các file .gcoode đi kèm):

• Printer: MK4 (có Input Shaper)
• Filament: PLA loại thường. Mình dùng màu trắng để dễ tiệp màu với sensor hơn.
• Print Settings: 0.20mm (speed)
• Supports: Organic supports.
• Infill: Infill thật ra không quá quan trọng, nhưng mình dùng 15% với kiểu gyroid.
• Nozzle: 0.4

Installation

Bước 1: In xong thì đặt heat insert vào lỗ nhỏ ở giữa mẫu.

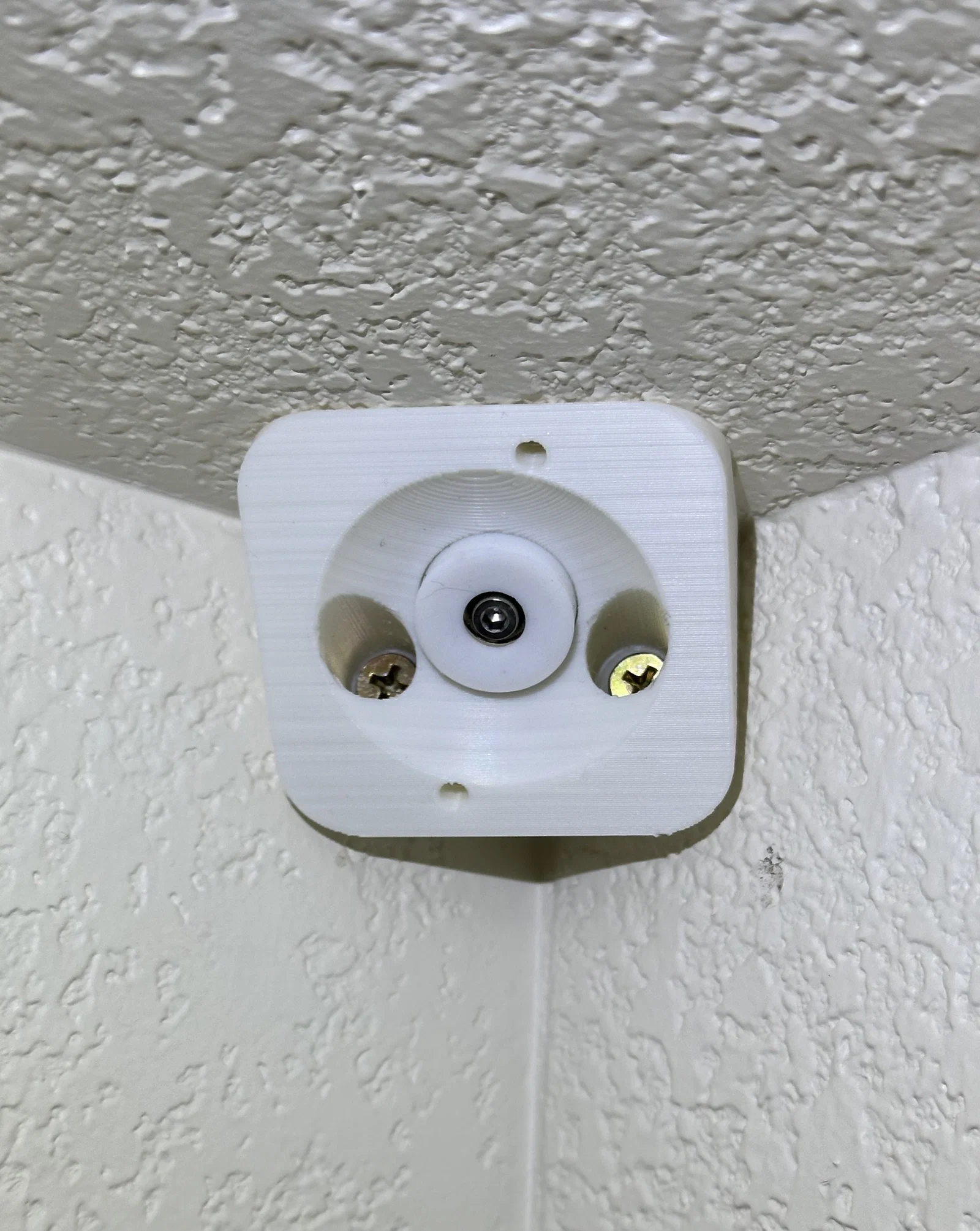

Bước 2: Tiếp theo, canh mount vào vị trí rồi bắt lên tường bằng vít gỗ.

Bước 3: Sau đó, gắn nam châm bằng ốc M3x12. Nhớ làm bước này sau khi đã bắt mount lên tường, nếu không thì mấy con vít gỗ sẽ bị nam châm hút dính trong lúc bạn đang cố đưa vít vào lỗ. (Đừng hỏi mình sao biết.)

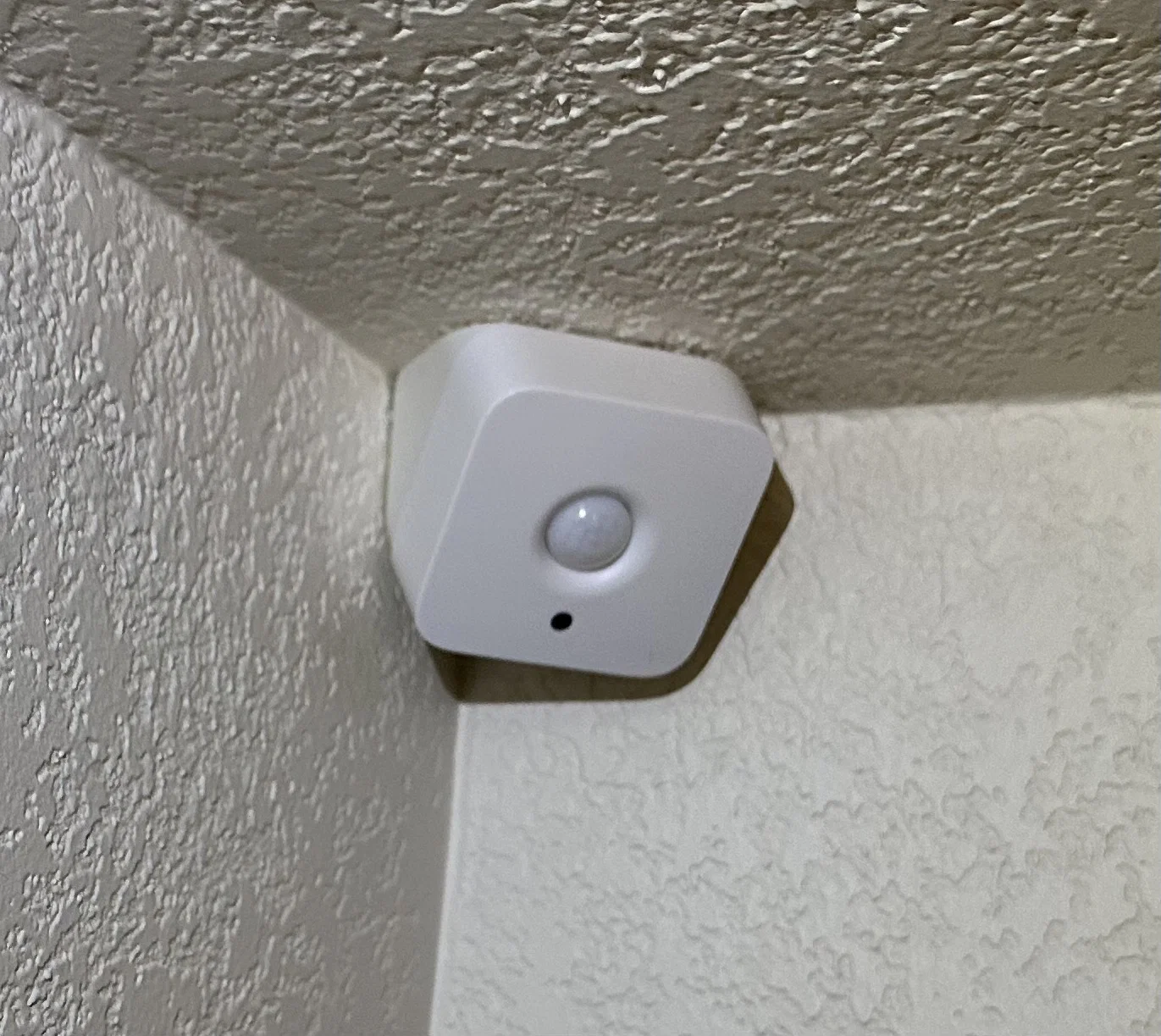

Bước 4: Gắn motion sensor bằng cách đặt nó lên mount với logo “Philips” hướng xuống dưới. Rãnh nhỏ ở phần đáy sẽ giúp cảm biến nhiệt độ ở mặt sau không bị che.

Thanks

Như mọi lần, cảm ơn bạn đã dành thời gian xem qua mẫu của mình. Mình đã bỏ khá nhiều giờ cho dự án này để mọi thứ vừa khít và đúng ý. Nếu bạn thấy ổn, cân nhắc bấm ❤ và/hoặc để lại một comment động viên giúp mình nha.

Nếu bạn có in mẫu này, chụp một tấm hình mấy cái Corner Mounts “lên kèo” thực tế của bạn, rồi đăng make của bạn và để lại đánh giá. ;) Mình sẽ tiếp tục cập nhật mẫu với các biến thể mới khi cần (và thường xuyên nhất có thể) để đảm bảo chất lượng tốt nhất. Xem phần Updates bên dưới để biết ghi chú các thay đổi của mẫu.

Mình luôn vui khi chia sẻ thiết kế với bất kỳ ai muốn dùng. Bạn có thể remix mẫu này và chia sẻ lại, nhưng nếu đó là thay đổi rất đơn giản, mình mong có cơ hội được thêm nó vào mẫu của mình trước. Tương tự, nếu bạn có chia sẻ hay remix, mình chỉ xin bạn ghi attribution phù hợp và chia sẻ theo cùng license. Cũng xin lưu ý: không được bán các file này hoặc các sản phẩm in ra dựa trên các file đó.

Nếu bạn thật sự thích công việc của mình, bạn cũng có thể ủng hộ quỹ filament qua PayPal:

Notes

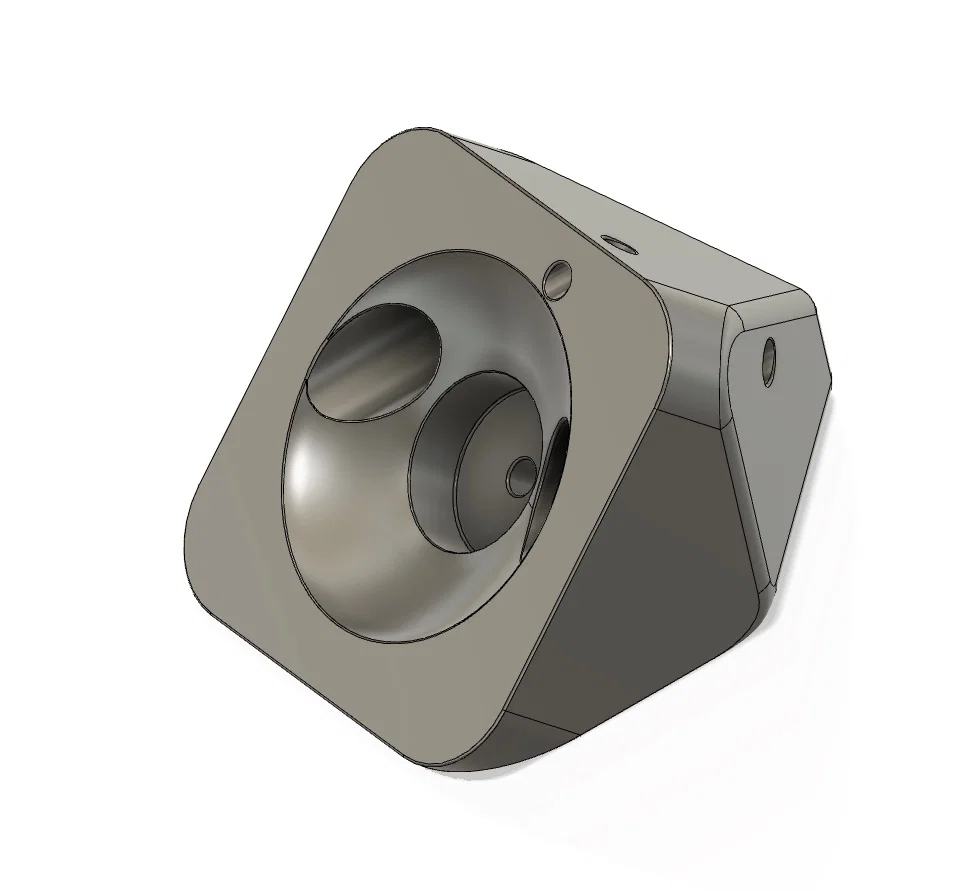

Note #1: Mẫu này được thiết kế bằng Fusion360. File được slice trong PrusaSlicer 2.6.1, dùng profile MK4 Input Shaper.

Updates

1 Nov 2023 - Đăng Version 1.0 lên Printables.
