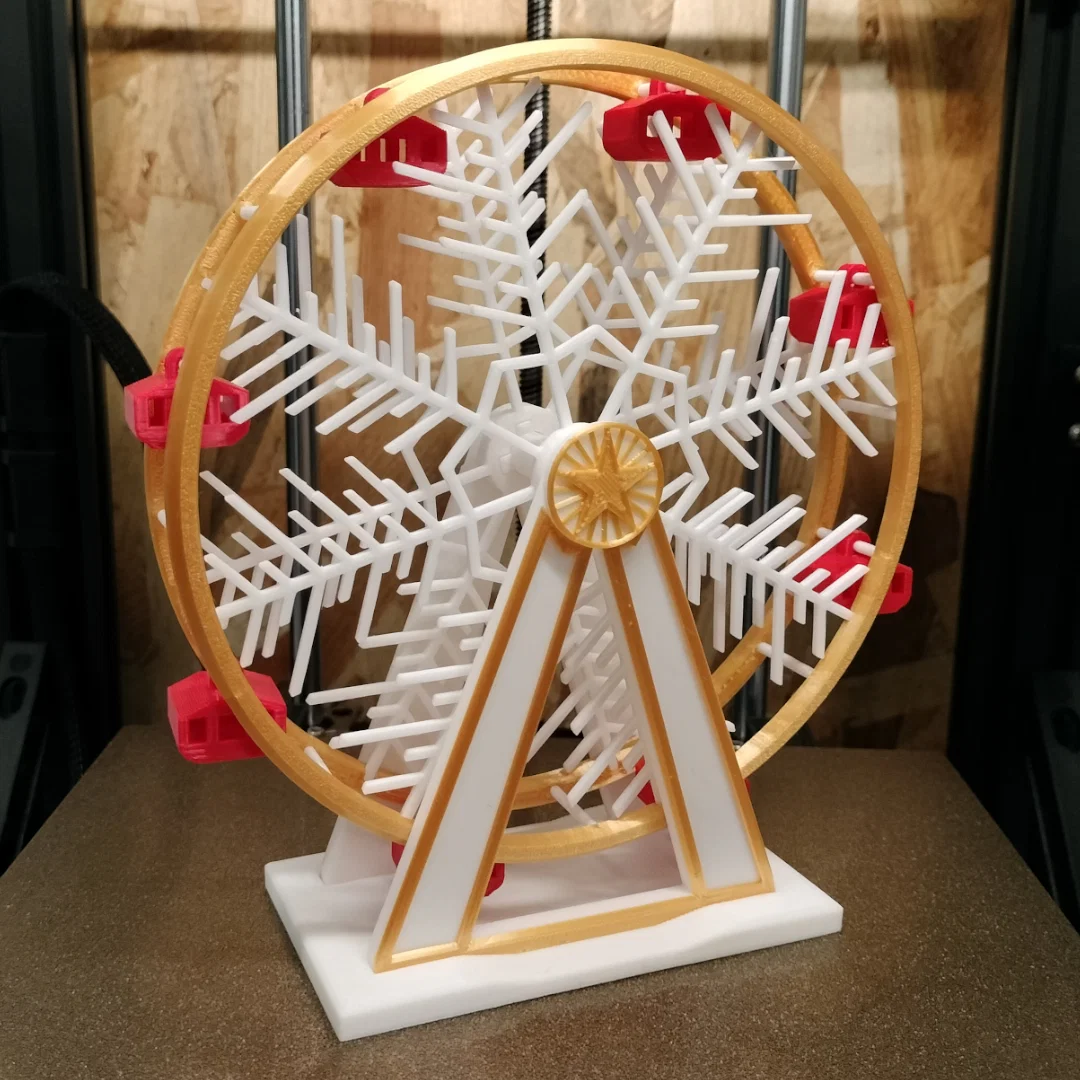

Vòng Quay Ferris Wheel Bông Tuyết (Snowflake Ferris Wheel)

Mẹo in:

Mình in mẫu này bằng PLA trên máy Ender 5 S1 đã mod, layer height 0.2mm và nozzle 0.4mm.

Tốt nhất là máy in nên được cân chỉnh ổn; các chi tiết sẽ khít theo kiểu friction fit, hoặc có thể bạn sẽ cần một chút keo để cố định mọi thứ lại với nhau.

Chi tiết lớn nhất là vòng ngoài (outer ring) chỉ khoảng 160x160mm, nên bạn hoàn toàn có thể in cả mô hình trên máy nhỏ hơn (ví dụ Prusa Mini).

Mình dùng tính năng đổi filament của Prusaslicer để làm các chi tiết 2 màu (không dùng MMU).

Một số chi tiết cần support, nhưng đa số thì không (xem mục bên dưới). Tất cả chi tiết đã được xoay sẵn trong file STL và set đúng số lượng (trừ ring và snowflake hơi to nên trên đa số máy sẽ không để vừa 2 bản cùng lúc).

Mình mất khoảng một ngày để in và lắp ráp xong vòng quay, do in ở tốc độ thấp.

Lắp ráp:

Phần lắp ráp khá đơn giản, tuy nhiên bạn cần cẩn thận với các thanh rods vì chúng là chi tiết in 3D nên hơi giòn/dễ gãy. Nếu lỡ gãy thì dùng super glue dán lại hoặc in lại, cũng không tốn lâu (mình có thể dùng thanh thép, nhưng mình muốn mô hình được in 3D hoàn toàn).

Dưới đây là thiết lập khuyến nghị cho từng phần in:

STL File

Support

Border

Bicolor

Base

No

No

No

Cabs

No

No

No

Core

Yes

No

No

Cover

Yes

No

Yes

Feet

No

No

Yes

Handle

Yes

No

No

Ring

No

No

No

Rods

No

Yes

No

Snowflake

No

No

No

Mình có làm một GIF nhỏ để hỗ trợ quá trình lắp ráp. Nhớ đừng quên gắn các cabs trước khi ghép hai bánh xe lại với nhau.

Các bước:

1. Lắp một ring, một snowflake, 16 rods và trục (shaft) lại với nhau

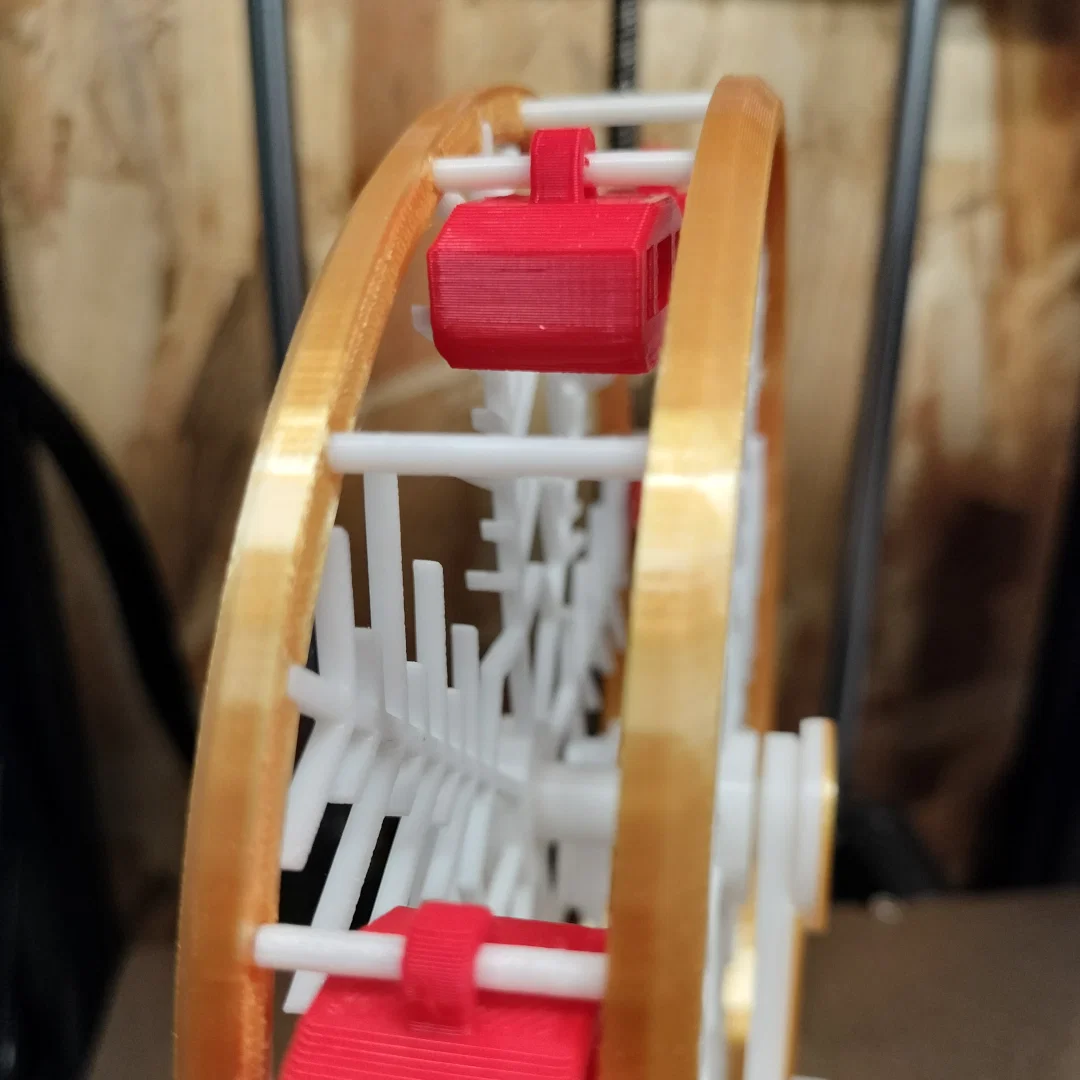

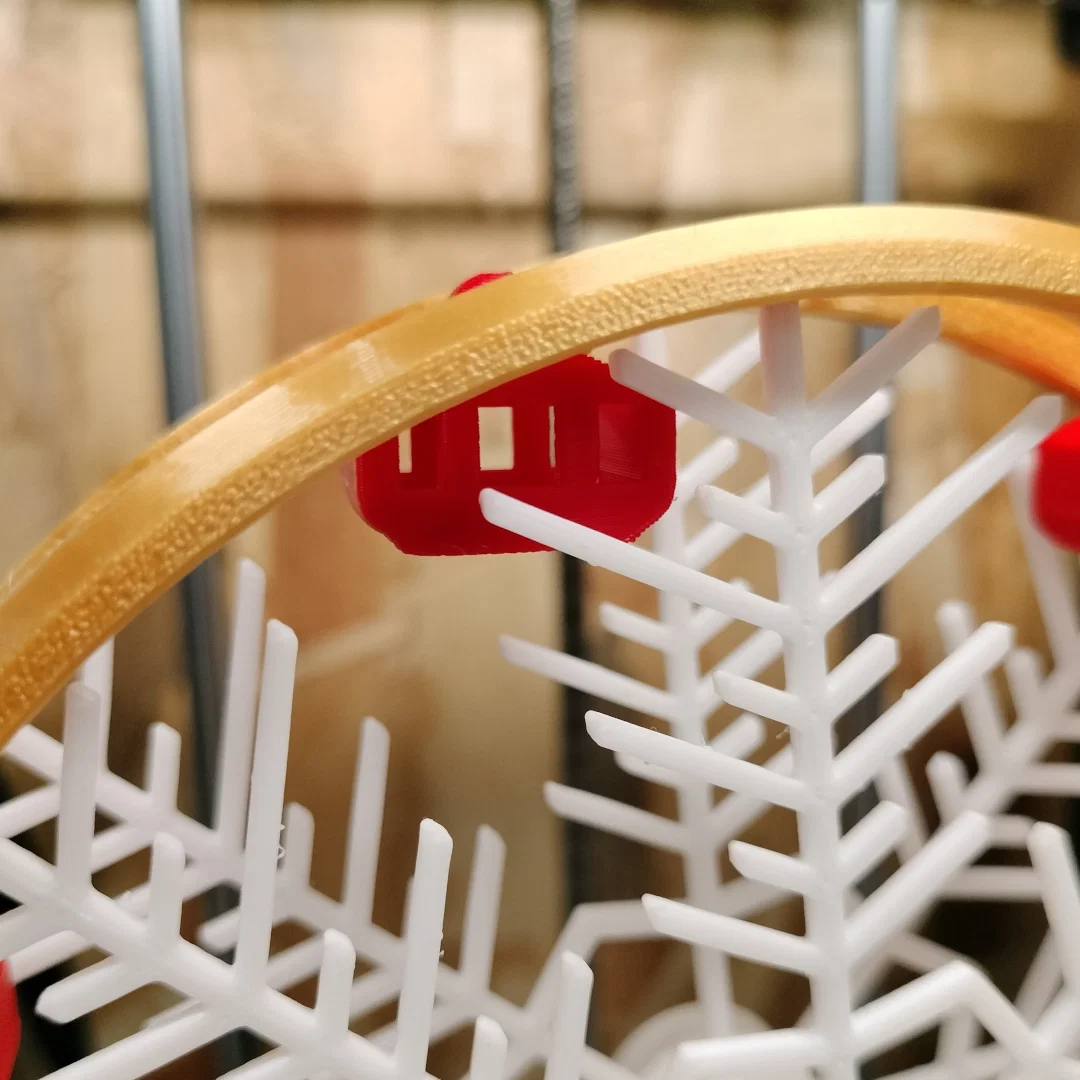

2. Gắn 8 cabs, cứ mỗi 2 rods gắn 1 cái
3. Ghép snowflake thứ hai với ring thứ hai, rồi lắp vào cụm trước đó để hoàn thiện bánh xe

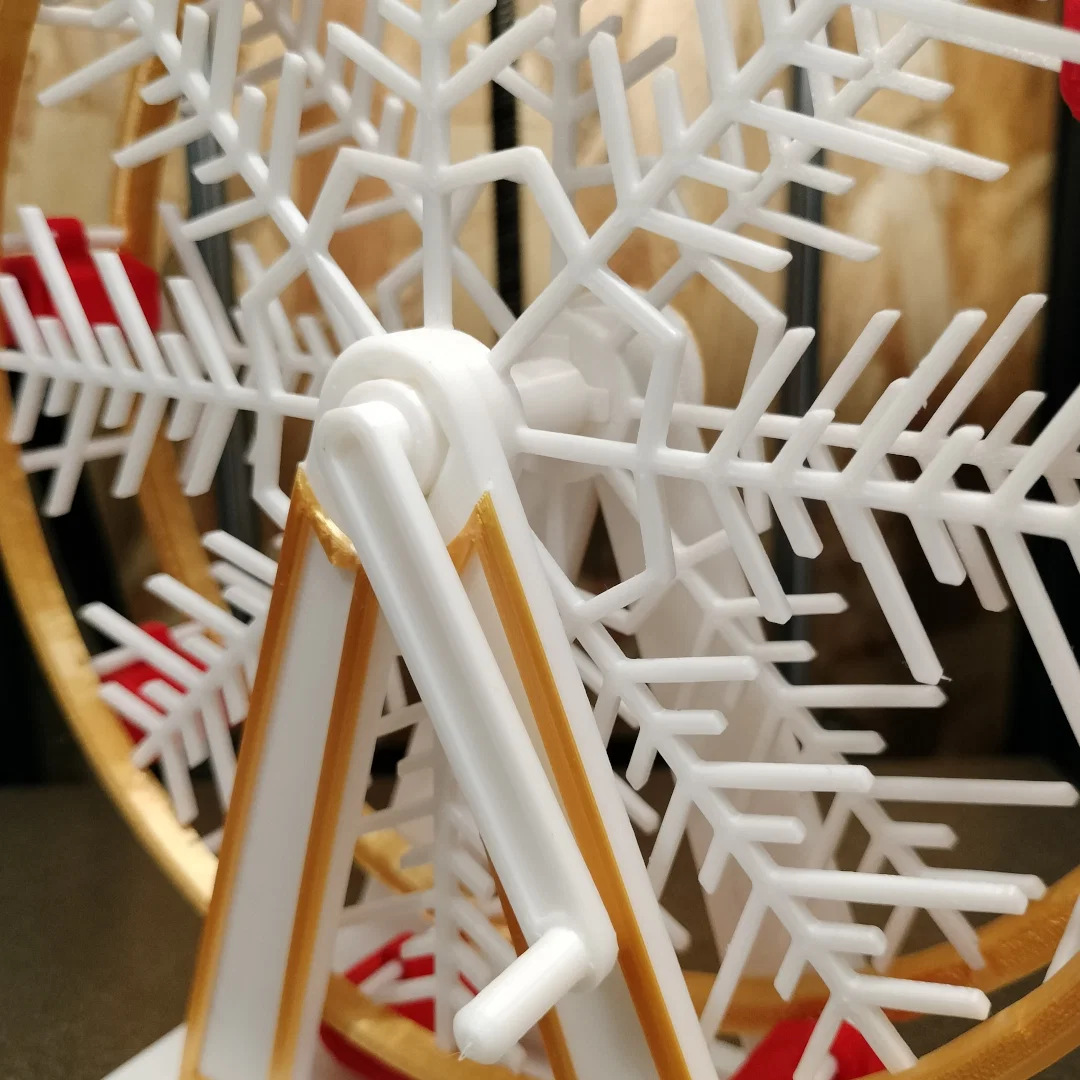

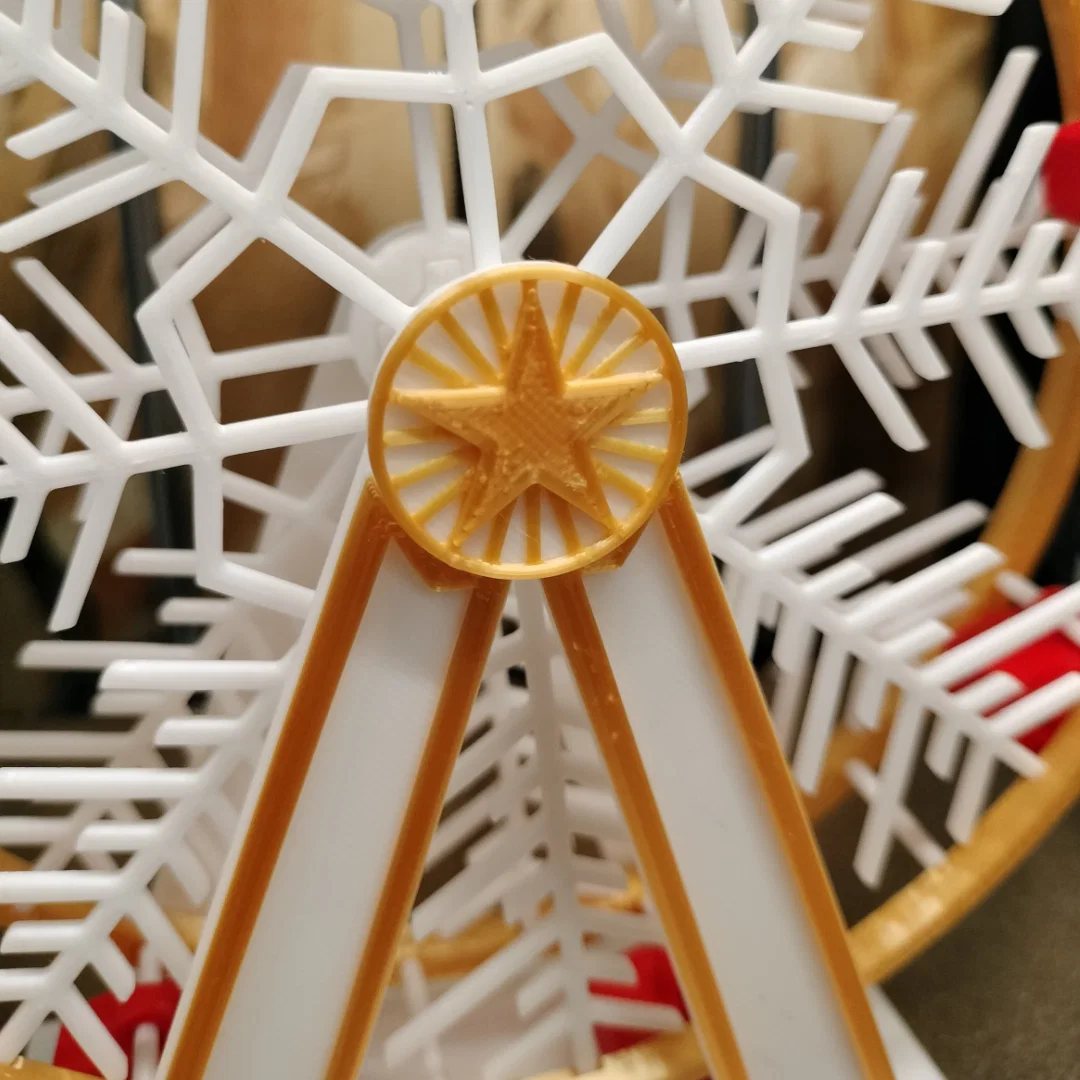

4. Gắn feet ở hai bên, và cố định bằng cover và handle (chú ý hướng của ngôi sao trên cover)
5. Đặt toàn bộ cụm (cả hai feet) vào base

Hình lắp ráp bổ sung:

Dĩ nhiên mẫu này chưa hoàn hảo vì đây là mẫu đầu tiên mình chia sẻ, nên bạn cứ góp ý thoải mái nha—mình rất muốn cải thiện mô hình dựa trên các đề xuất của bạn.
