Bệ gắn thiết bị tròn tham số (Parametric Circular Device Mount)

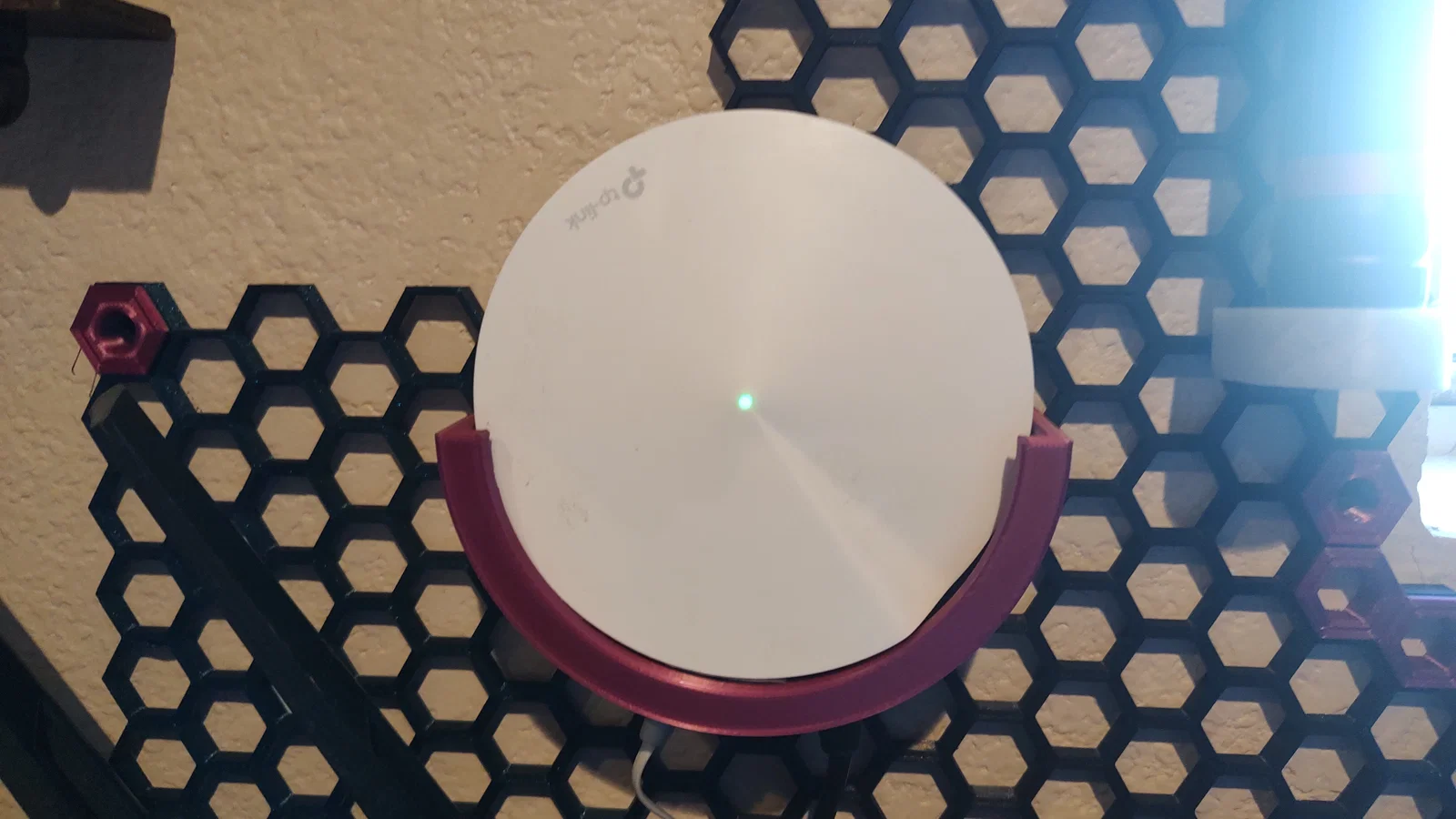

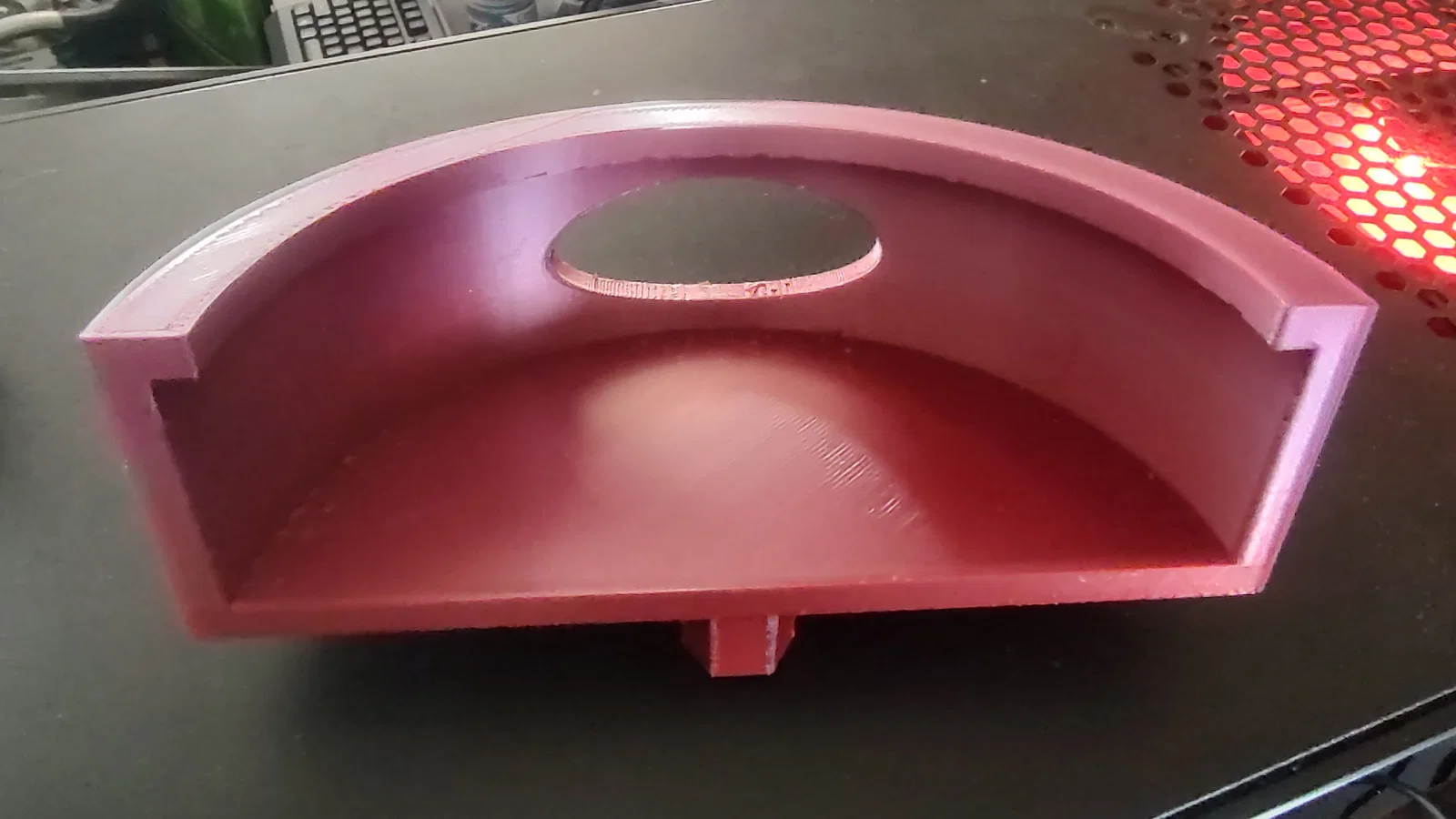

Mình tạo mẫu này để gắn con TP-Link Deco M5 mesh wifi của mình. Mình kiếm hoài mà không thấy mount dạng tròn nào vừa với M5. Mount này tùy biến hoàn toàn và được parameterized bằng OpenSCAD. Bạn có thể in theo kiểu có chốt gắn (mounting pin) tích hợp sẵn, hoặc kiểu có lỗ bắt vít để lắp.

File STL đi kèm sẽ là đúng kích thước để gắn Deco M5.

Nếu bạn tùy chỉnh file .scad thì đây là vài mẹo:

• DeviceWidth là đường kính của thiết bị.
• Mình khuyên độ dày thành (wall thickness) ít nhất là 4 cho đa số nhu cầu.
• Nếu bạn không muốn có lỗ cho dây cáp thì đặt CableHoleWidth = 0.
• Để tạo lỗ bắt vít thay vì chốt, đặt PinLength = 0 và chỉnh các tham số cho screw.

Nếu bạn dùng bản chốt tích hợp sẵn, mình khuyên dùng infill 80% trở lên, nếu không thì chốt có thể bị gãy khi tháo ra khỏi honeycomb wall.

2024-02-22 - v3: Thêm thuộc tính ChopBottom để cắt phẳng toàn bộ phần đáy bên dưới một mức nhất định thay vì tạo lỗ đi dây. ChopBottom = 10 sẽ cắt 10mm tính từ dưới tâm lỗ mount, hoặc 10mm tính từ dưới đáy của chốt.
