Tấm Chắn Lead Screw cho X1/X1C (X1/X1C Lead Screw Shield)

VUI LÒNG KHÔNG TẢI XUỐNG/IN PHIÊN BẢN NÀY NỮA!

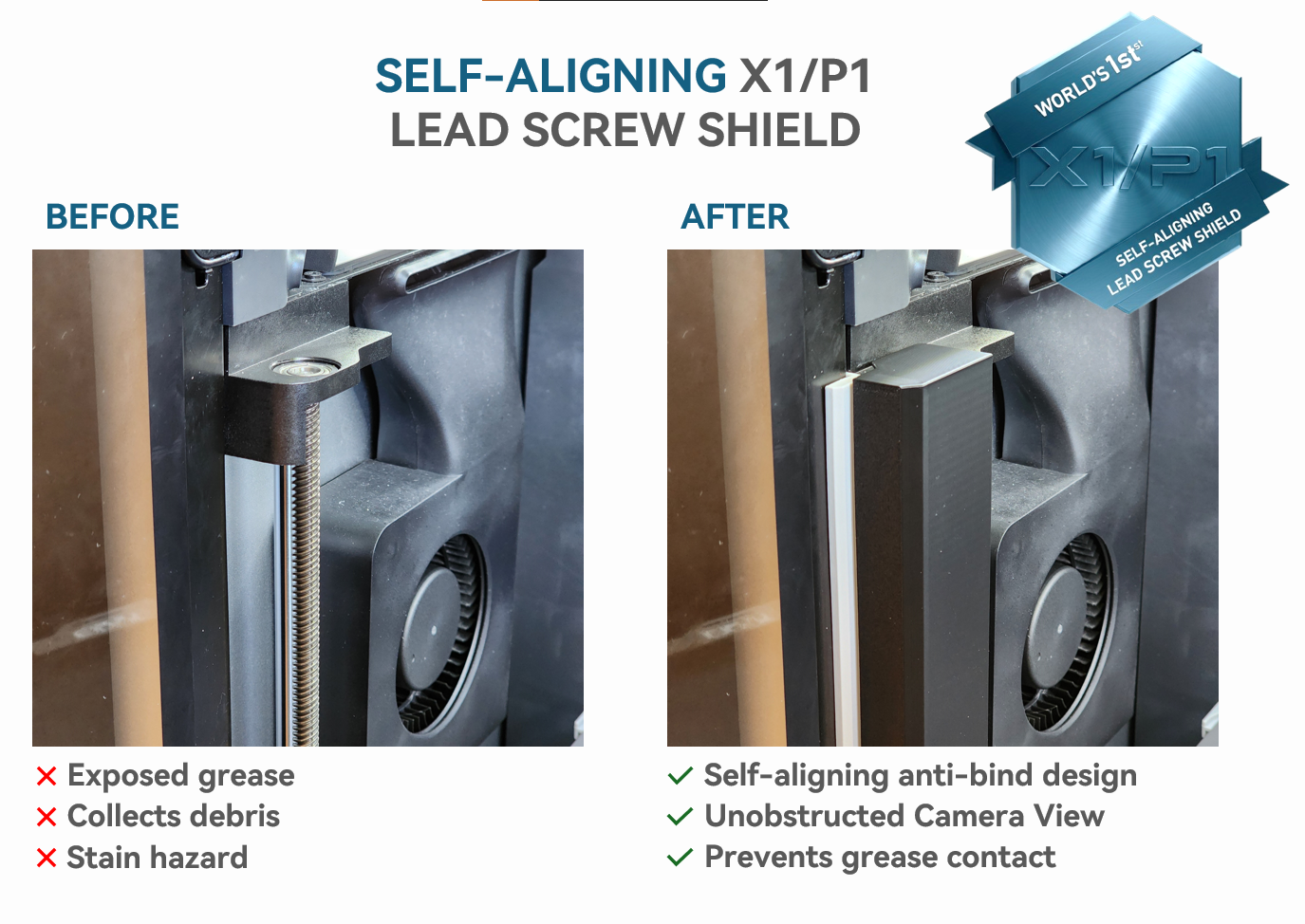

Hiện đã có phiên bản cập nhật Self-aligning Lead Screw Shield! Bản mới này khắc phục vấn đề bị kẹt (binding) và che khuất góc nhìn camera.

LỊCH SỬ PHÁT HÀNH

2023-11-17: Version 2 - giờ che phủ toàn bộ chiều dài của lead screw và cứng cáp hơn. Ngoài ra, giờ có thể gắn thêm nam châm.

2023-11-12: Phát hành lần đầu

VẤN ĐỀ

Mỡ (grease) từ lead screw trục Z thường hay dính vào tay/cánh tay khi lấy bản in đã hoàn thiện ra khỏi máy.

GIẢI PHÁP

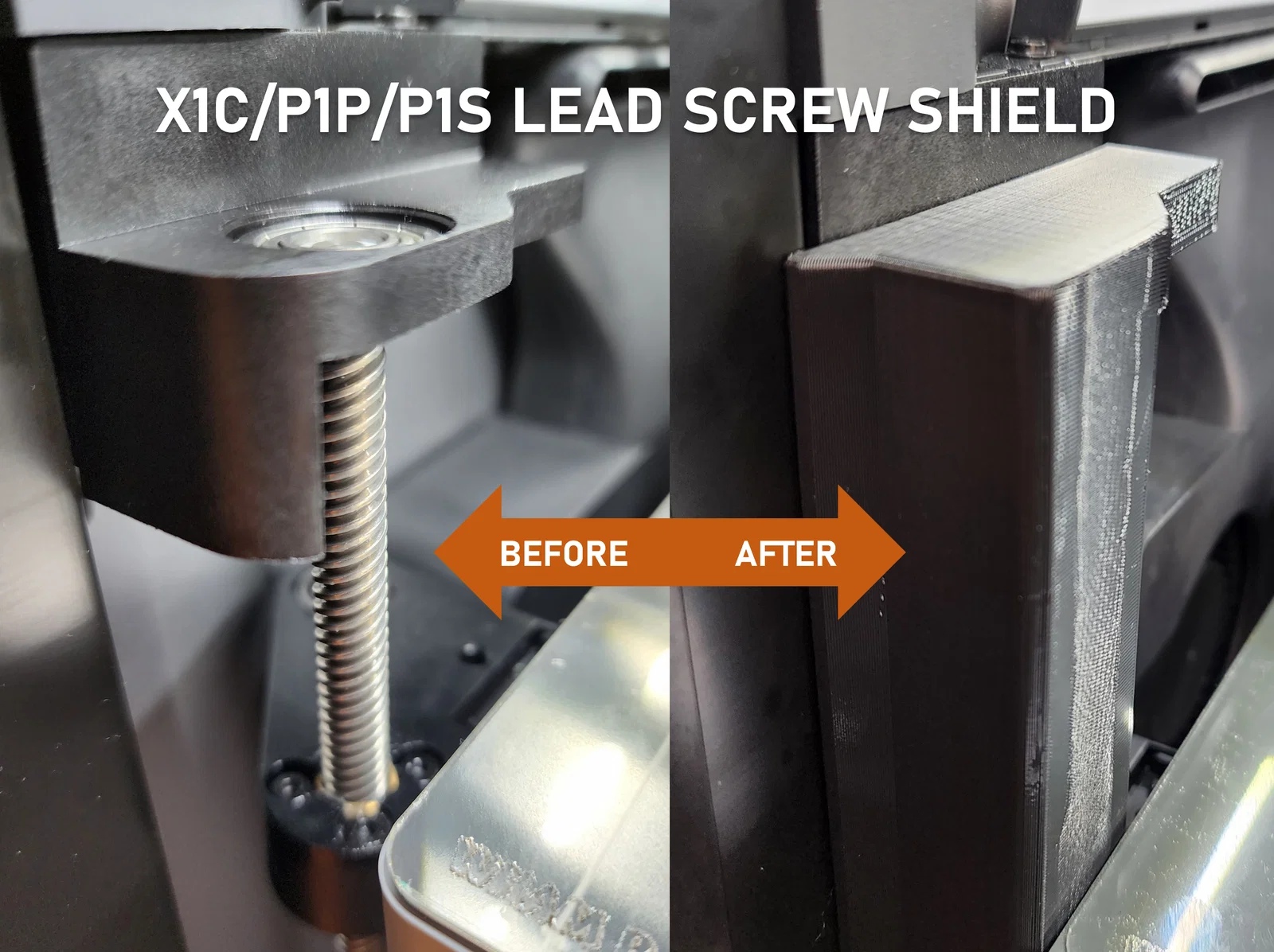

Thiết kế một tấm chắn (shield) che các lead screw nhưng không ảnh hưởng đến chức năng hoạt động của máy in.

LƯU Ý QUAN TRỌNG

Nắp che lead screw này có thể không hoạt động trên P1P/P1S.

HƯỚNG DẪN IN

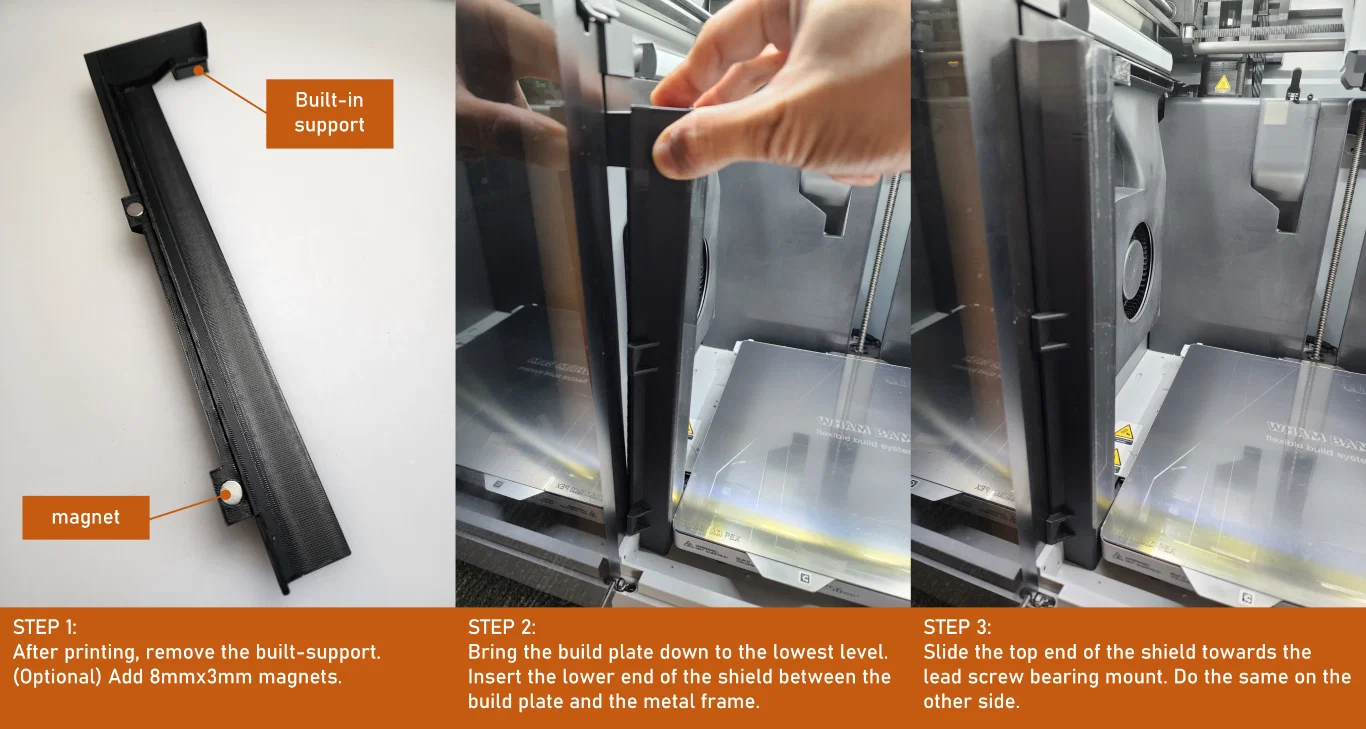

1. In đúng theo orientation sẵn có.

2. Model có support tích hợp. Gỡ support sau khi in.

3. Chi tiết sẽ kẹp (clip) vào cụm mount ổ bi lead screw trục Z. Tuỳ chọn: gắn nam châm 8x3mm.

4. Shield trái và phải là bản mirror của nhau. Lật theo trục X trong slicer để in bên còn lại. Hoặc in theo các profile trái/phải có sẵn.

MẸO ĐỂ IN THÀNH CÔNG

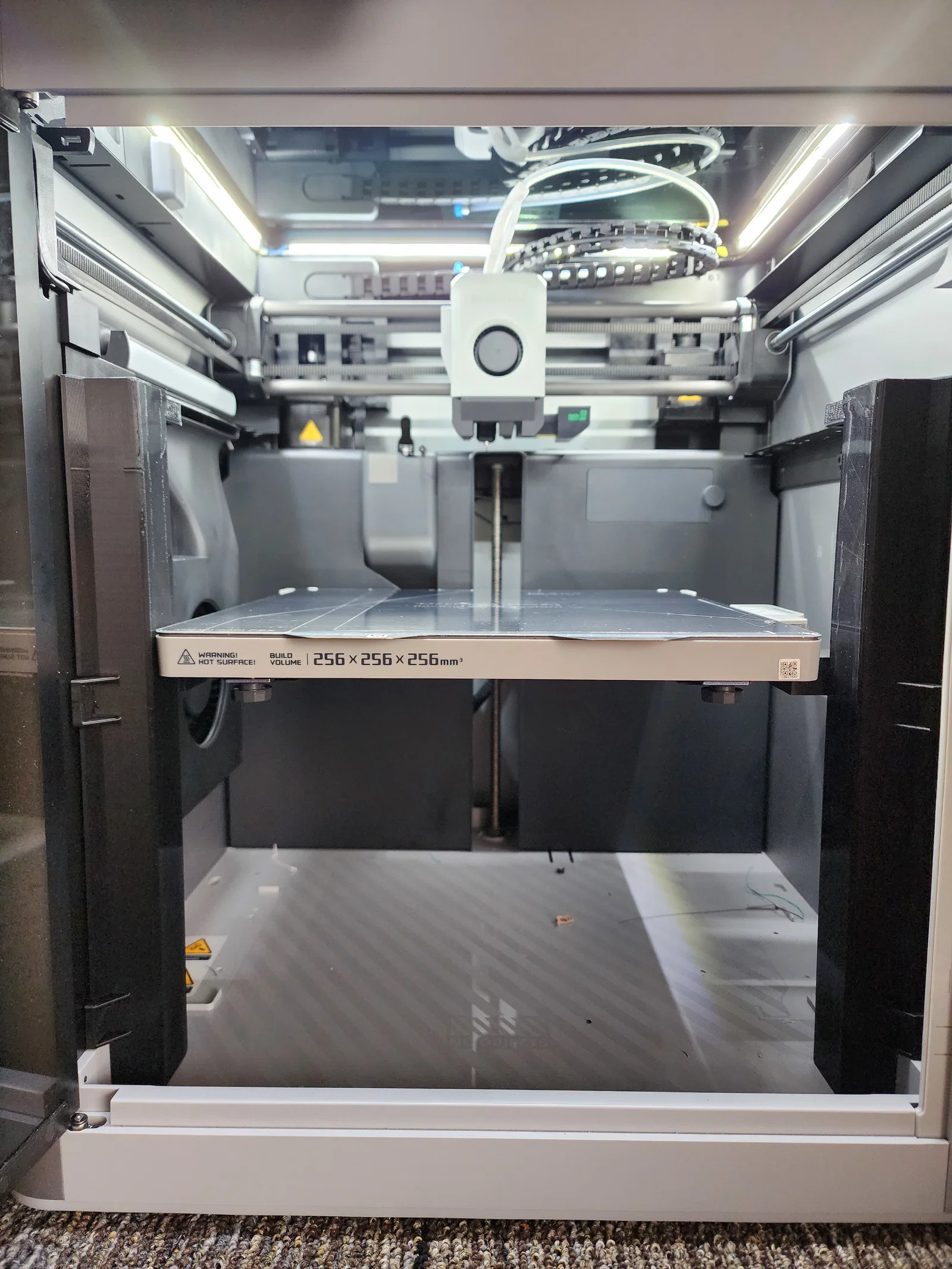

1. Sai số khi lắp ráp từng máy. Mình nhận thấy có sai số trong khâu lắp ráp giữa các máy, có thể ảnh hưởng đến độ vừa của shield, đặc biệt là bên trái. Xem hình bên dưới: bên trái (màu xanh) thì mount lead screw sát (flush) với trụ đứng của khung hơn so với bên phải (màu nâu nhạt). Việc này làm shield bị đẩy sát vào phần hỗ trợ bàn in (print bed support) và có thể sẽ không vừa.



2. Cạnh bị cong. Nếu bạn gỡ chi tiết ra khỏi bàn in khi nó chưa nguội hẳn, cạnh có thể bị cong. Khi đó phần hỗ trợ bàn in (print bed support) sẽ cọ vào mép cong của shield.
