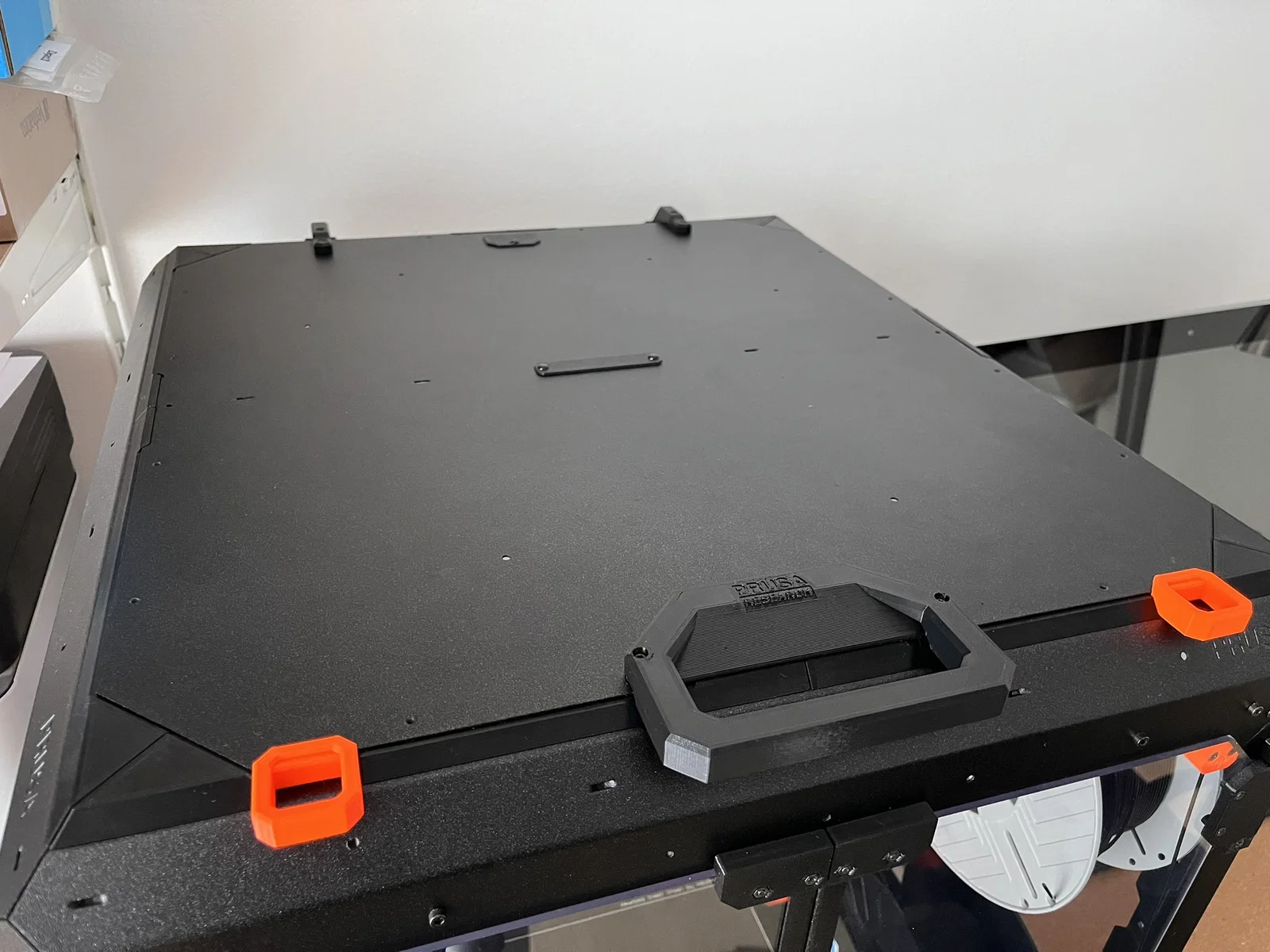

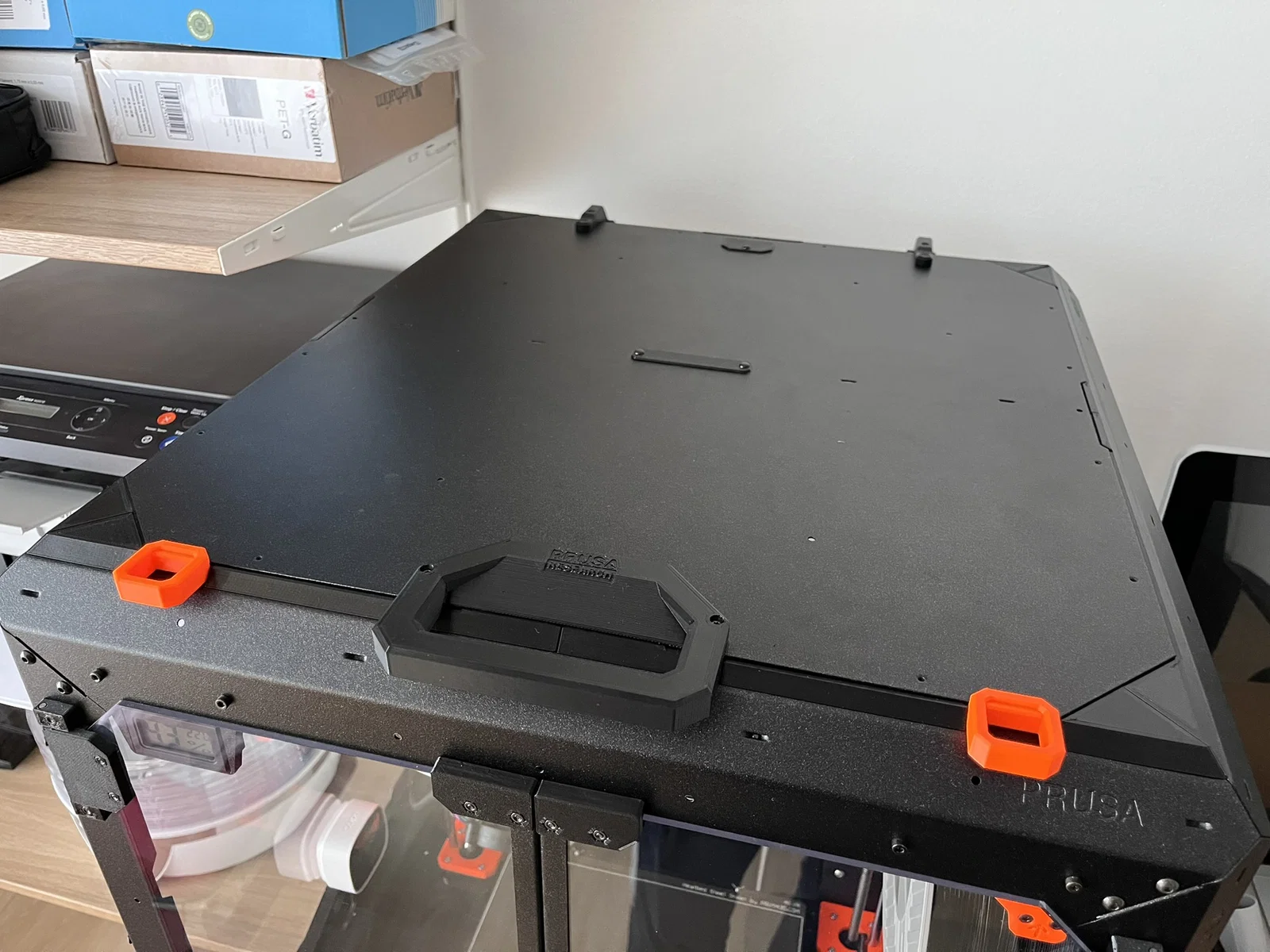

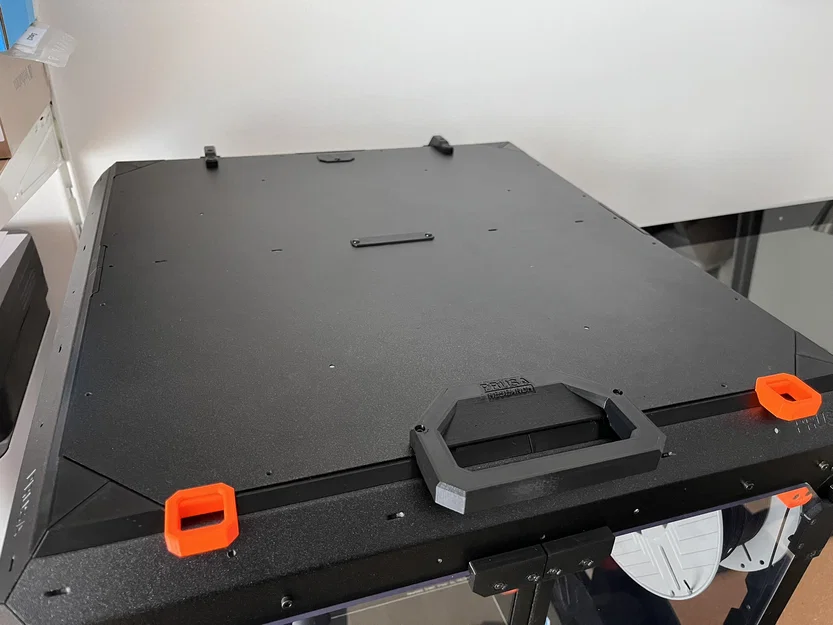

Bộ nắp bật (hinged lid) đã chỉnh sửa hoàn chỉnh cho Original Prusa Enclosure

Bản tiếng Anh vui lòng kéo xuống dưới.

CZ: Phiên bản thiết kế lại của nắp bật (hinged lid) cho Original Prusa Enclosure

Tính năng:

• hệ thống khóa nắp mới
• không cần xoay nắp = bề mặt nắp mượt hơn, không có các tai ren nhô ra, rất hợp nếu bạn hay để đồ lên trên
• giảm rủi ro tuột/rách ê-cu ép (crimped nuts) – giờ lực tác động theo hướng ép, không bị kéo ngược. Mình từng bị hư/tuột thật rồi:

• tay nắm nhỏ hơn, cũng dễ in hơn
• tay nắm có profile thấp hơn, nên nếu khi mở bạn tựa nắp vào tường thì có thể để máy in sát tường hơn

Từ thiết kế gốc (Hinged lid for adding MMU2S to Original Prusa Enclosure) vui lòng chỉ dùng các file:

Hinge-bracket-L.stl
và
Hinge-bracket-R.stl

Lắp ráp:

1. tháo nắp trên theo hướng dẫn Hinged lid
2. lắp 4x chi tiết connect_V2 với mũi tên hướng ra ngoài Enclosure bằng vít M3x4 (vít zin từ nắp)
3. lắp từng phần của khung sau (frame_rear_V2) và khung bên (frame_side_V2) (mỗi phần bắt bằng 2 vít M3x4 zin). Trước khi lắp, mình khuyên nên vặn vào rồi tháo ra một lần để tạo ren trong lỗ. Việc lắp lên Enclosure sẽ dễ hơn rất nhiều.
4. đưa Lid_lock_V2 vào các khung trước frame_front_V2 rồi lắp lên Enclosure (mỗi phần phía trước bắt bằng 3 vít M3x4)
5. ráp và lắp bản lề theo bước 6–10 trong hướng dẫn Hinged lid
6. lắp nắp theo bước 11, nhưng KHÔNG xoay nắp!
7. lắp Handle theo bước 14 và 15
8. XONG!

EN: Phiên bản thiết kế lại của nắp bật (hinged lid) cho Original Prusa Enclosure

Tính năng:

• hệ thống khóa nắp mới
  không cần xoay nắp = bề mặt nắp mượt hơn, không có các tai ren, rất hợp nếu bạn dùng để đặt/để đồ
• giảm rủi ro tuột ê-cu ép (crimped nuts) – giờ lực tác động theo hướng ép, không bị kéo ngược. Mình đã từng gặp hư/rách:

• tay nắm nhỏ hơn, cũng dễ in hơn
• tay nắm có profile thấp hơn để khi mở nắp và tựa vào tường, máy in có thể để sát tường hơn

Vui lòng chỉ dùng các file từ thiết kế gốc (Hinged lid for adding MMU2S to Original Prusa Enclosure):

Hinge-bracket-L.stl
và
Hinge-bracket-R.stl

Cài đặt/Lắp đặt:

1. tháo nắp trên theo hướng dẫn Hinged lid
2. lắp 4x chi tiết connect_V2 với mũi tên hướng ra ngoài Enclosure bằng vít M3x4 (vít zin từ nắp)
3. lắp từng phần của khung sau (frame_rear_V2) và khung bên (frame_side_V2) (mỗi phần bắt bằng 2 vít M3x4 zin). Mình khuyên nên vặn vào rồi tháo ra một lần để tạo ren trong lỗ trước khi lắp. Bạn sẽ dễ lắp lên Enclosure hơn rất nhiều.
4. đưa Lid_lock_V2 vào frame_front_V2 rồi lắp lên Enclosure (mỗi phần phía trước bắt bằng 3 vít M3x4)
5. ráp và lắp bản lề theo bước 6–10 trong hướng dẫn Hinged lid
6. lắp nắp theo bước 11, nhưng đừng xoay nắp!
7. lắp Handle_V6 theo bước 14 và 15
8. XONG!

Thiết lập in khuyến nghị / Print recomanded settings

Frame Rear + Frame Front + Frame Side

Material: PETG
Layer: 0.2mm
Perimeters: 5
Solid layers - top: 9
Solid layers - bottom: 0
Infill: 15% (Rectilinear)
Supports: For supports enforces only- cần chỉ ở các vị trí được đánh dấu / needed only in marked places:

Lid Lock

Material: PETG
Layer: 0.2mm
Perimeters: 4
Solid layers - top: 8
Solid layers - bottom: 8
Infill: 100% (Rectilinear)
Supports: For supports enforces only - cần chỉ ở các vị trí được đánh dấu / needed only in marked places:

Hinge

Material: PETG
Layer: 0.2mm
Perimeters: 8
Solid layers - top: 8
Solid layers - bottom: 8
Infill: 20% (Rectilinear)
Supports: no support

Connect

Material: PETG
Layer: 0.2mm
Perimeters: 3
Solid layers - top: 4
Solid layers - bottom: 4
Infill: 15% (Rectilinear)
Supports: no support

Handle

Material: PETG
Layer: 0.2mm
Perimeters: 4
Solid layers - top: 8
Solid layers - bottom: 8
Infill: 25% (Gyroid)
Supports: For supports enforces only - cần chỉ ở các vị trí được đánh dấu / needed only in marked places:
