Hộp đựng bộ 7 xúc xắc đa diện (không cần MMU) - Polyhedral Set of 7 Dice Box

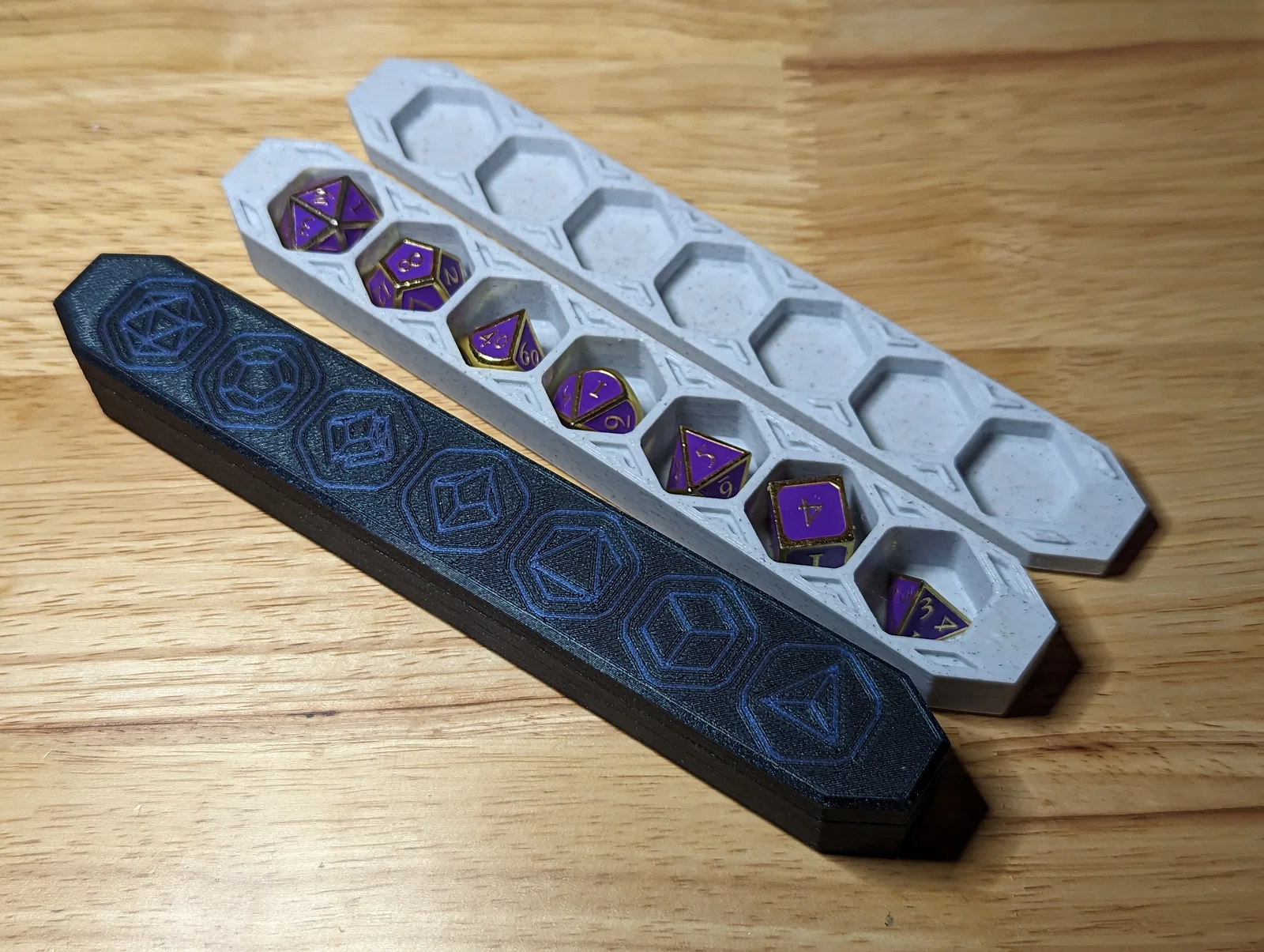

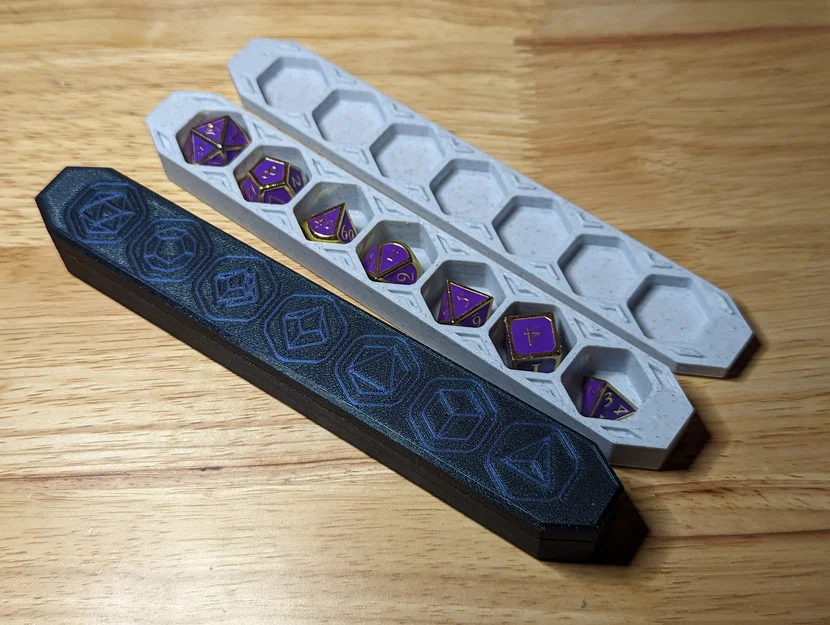

Hộp đựng xúc xắc nhiều màu giúp giữ bộ dice gọn một chỗ và có thể in mà không cần MMU. Hộp vừa với đa số dice 16mm và giữ từng viên tách riêng, để dice kim loại/đá không cạ làm trầy nhau khi mang đi.

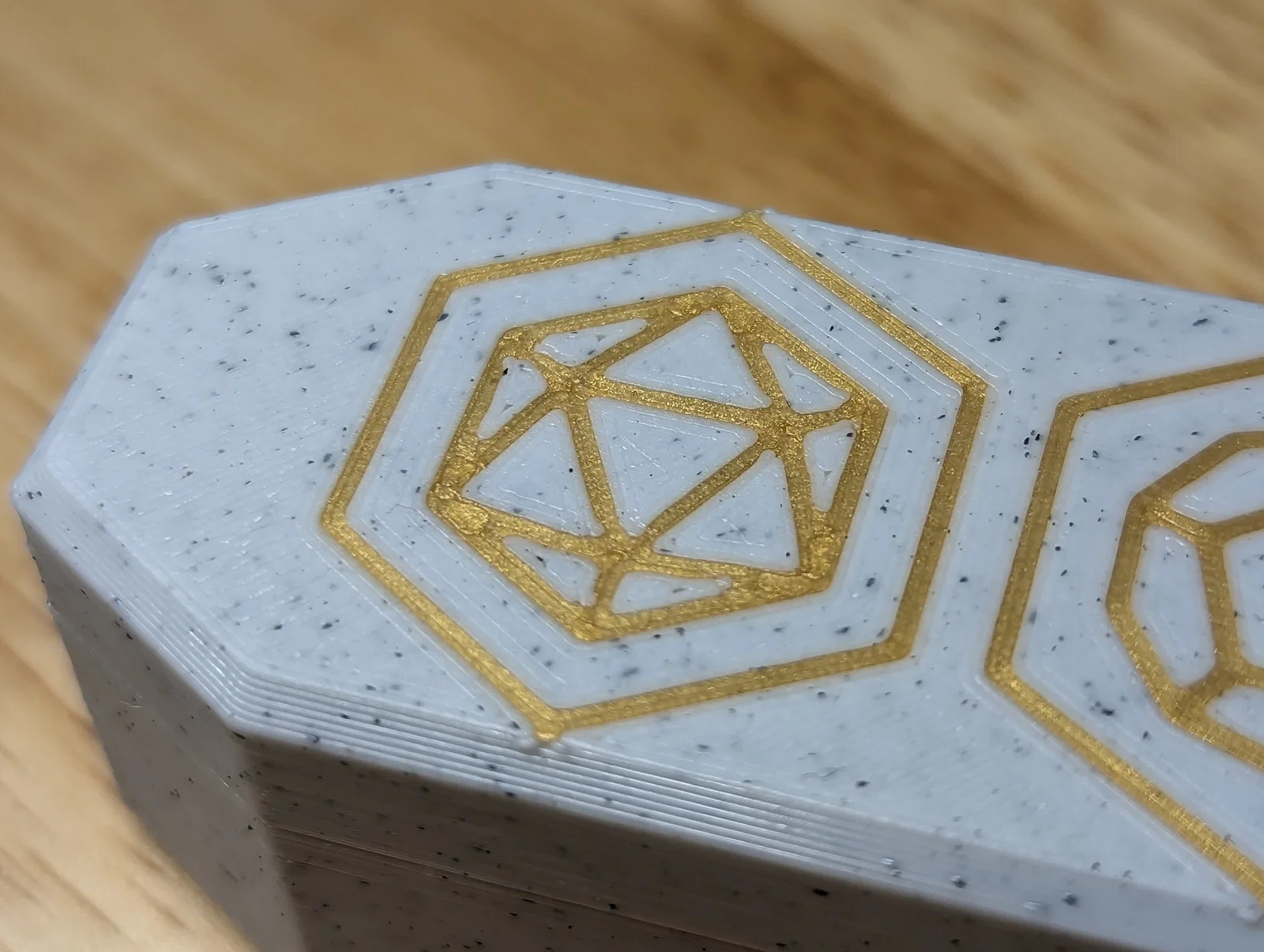

Trên nắp có phần inlay dạng line art các khối đa diện, đại diện cho 7 loại xúc xắc phổ biến trong D&D (theo thứ tự: d20, d12, d100, d10, d8, d6, và d4).

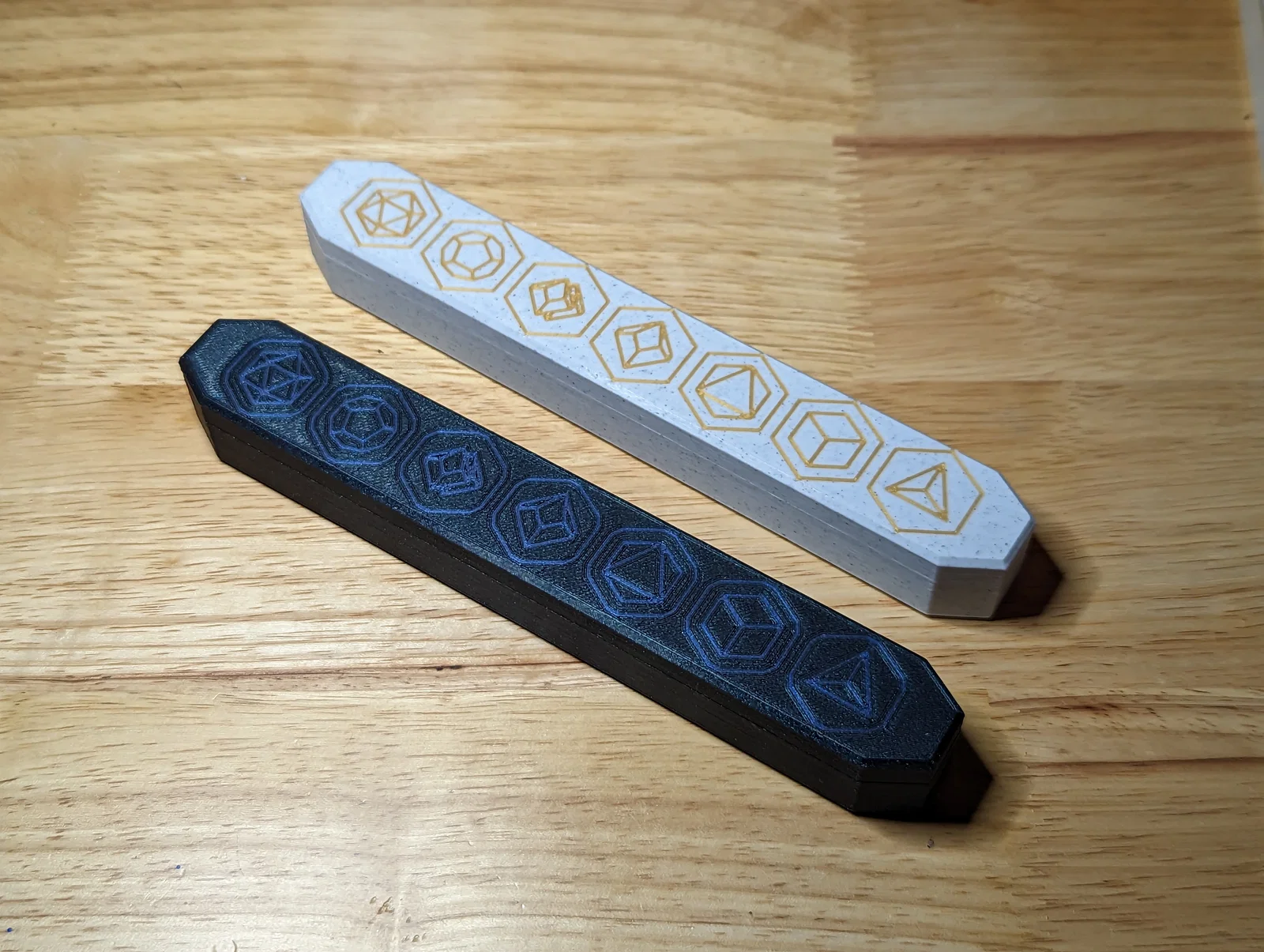

Có 2 phiên bản nắp: một bản có lục giác (hexagons) bao quanh từng viên dice, và một bản lục giác bo tròn. Bản hexagons không có first layer liên tục cho màu nền, còn thiết kế bo tròn thì “giải quyết” vấn đề này. Bạn sẽ thấy chúng trong các file phiên bản “hex” và “rounded”. Phần đế là giống nhau.

Phần inlay được thiết kế để in bằng màu thứ hai nhằm đánh dấu vị trí mỗi viên dice. Hoặc bạn có thể đổi print settings, hay xóa hẳn inlay để ra kiểu thiết kế nhẹ nhàng hơn dựa trên print pattern.

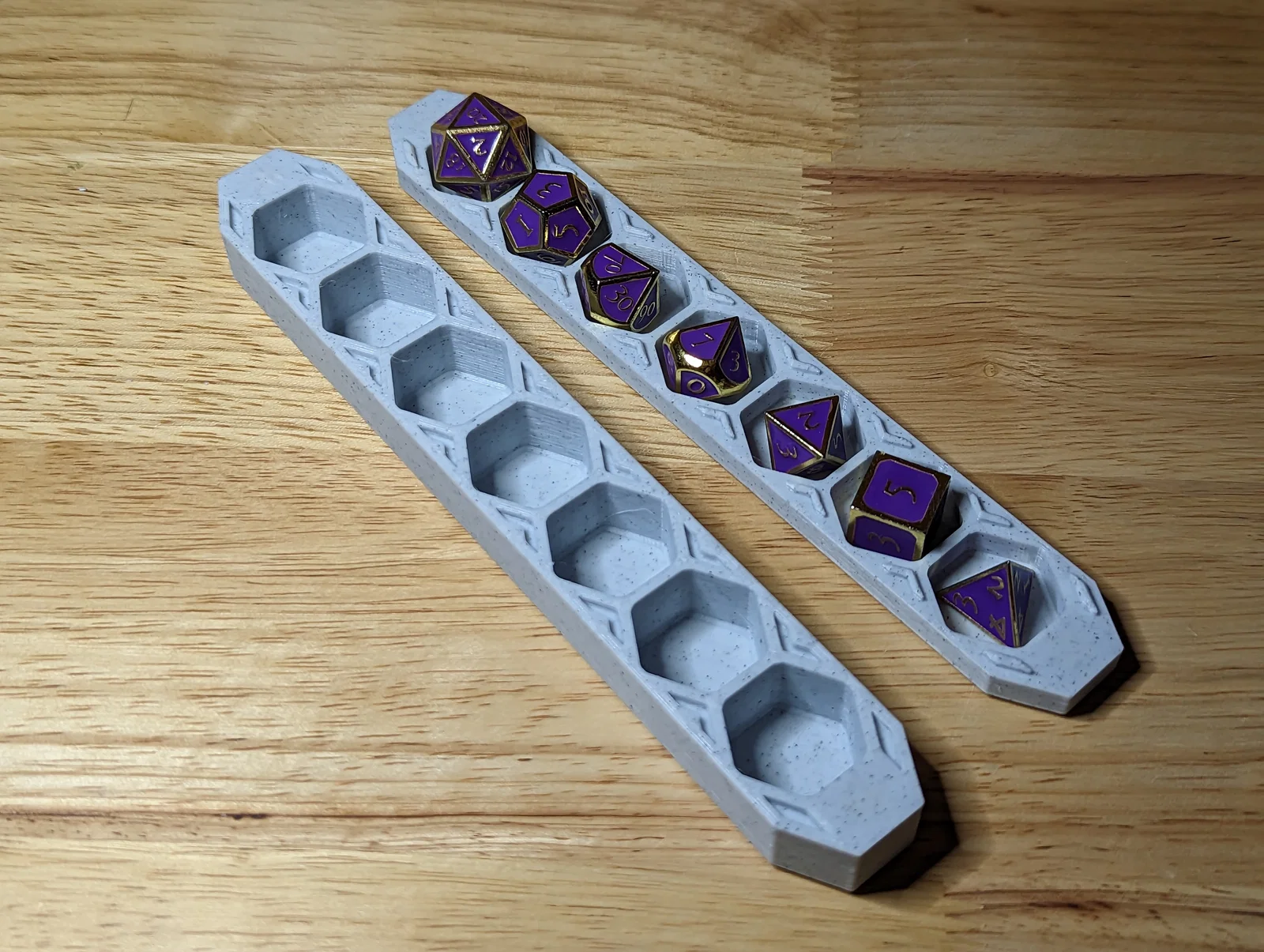

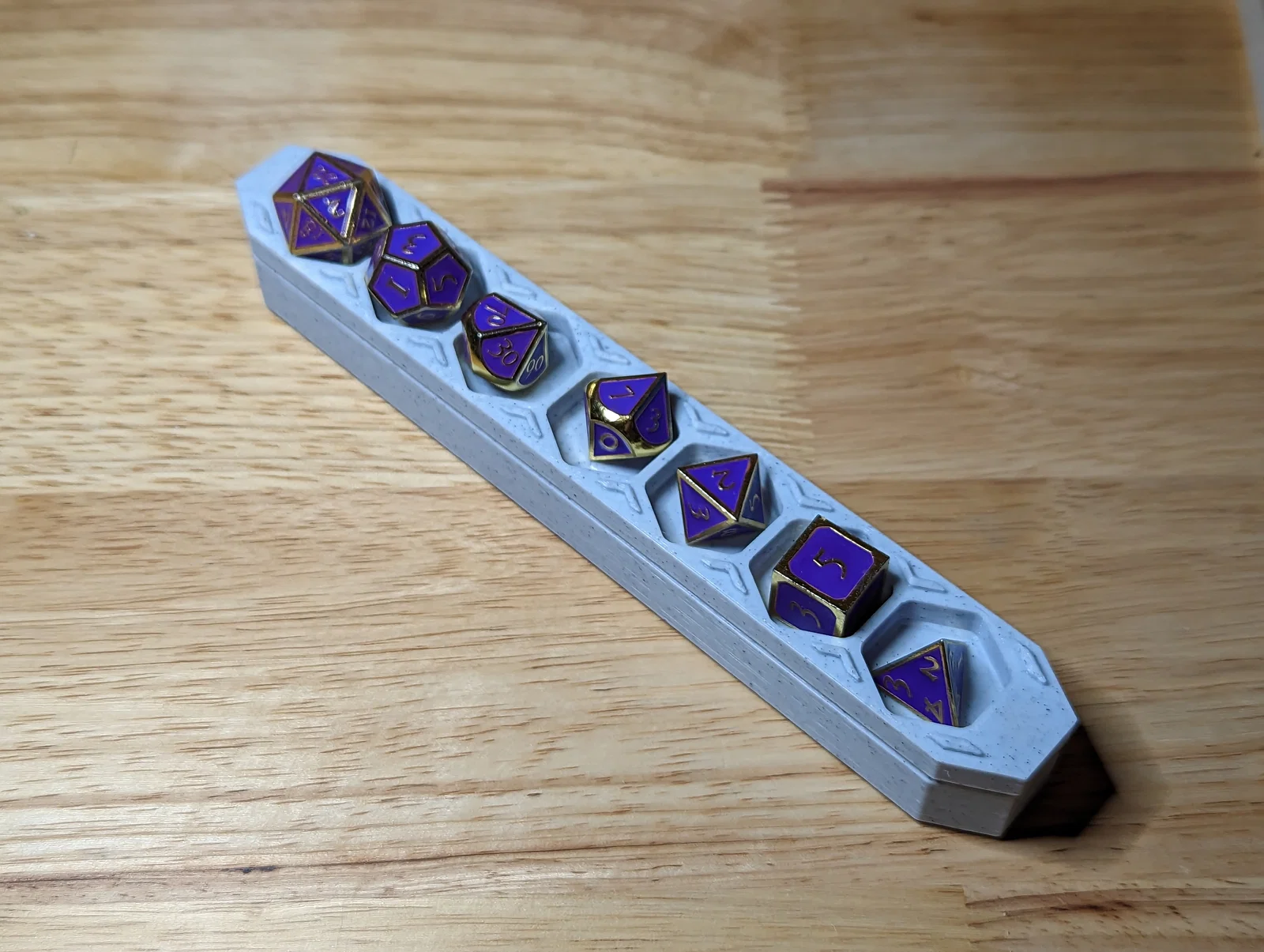

Nắp còn có các gờ nhỏ (nubs) khóa vào đế để hộp không bị trượt bung ra trong túi. Bạn cũng có thể đặt nắp úp ngược lên đế để dùng như một cái khay đựng dice khi không lăn.

Hướng dẫn In và Lắp ráp:

Khuyến nghị in layer height 0.2mm với nozzle 0.4mm. Hầu hết vật liệu đều dùng được. Không cần support. Build plate dạng textured/satin sẽ cho bề mặt nắp và đế đẹp hơn.

Khuyến nghị dùng Arachne để không bị mất các chi tiết mảnh. Nếu bạn không quan tâm phần họa tiết trên hộp, có thể dùng nozzle lớn hơn.

Hộp dùng 4 nam châm neodymium hình trụ 8mmx3mm để giữ hộp đóng chặt (đường kính 8mm, dày 3mm). Hai nam châm cho nắp được đặt ở cao độ 7.8mm và hai nam châm cho đế được đặt ở 15.8mm.

Nam châm được “in chèn” vào vật liệu để không rơi ra. Tuy nhiên mình thấy đôi khi nam châm có thể bị hút dính vào một số con ốc ở hot end trong lúc in. Mình khuyên nên chấm một lượng KEO SIÊU NHỎ (super glue) ở đáy rồi dán cố định.

Khi đặt nam châm, mình khuyên đặt một viên “north” hướng lên và một viên “south” hướng lên cho cả nắp và đế. Làm vậy khi mở hộp, bạn có thể úp nắp lên đế và đặt dice lên như cái khay. Nếu không làm vậy, đế sẽ đẩy nắp ra khi đặt úp.

Khi in, nhớ cẩn thận để đặt nam châm đúng chiều tương thích. Nếu không chắc, thử nam châm của đế với nắp trước.

In bằng GCode đi kèm:

Các file in này đã có sẵn toàn bộ pause và đổi màu cần thiết để in trên MK3S mà không cần MMU.

Đổi màu (Color Changes):

• Máy sẽ nhắc bạn đổi filament ngay sau khi in xong purge line (lúc này bạn nên nạp màu chính của hộp).
• Sau đó máy sẽ nhắc lần nữa ở cuối first layer để nạp màu cho inlay.
• Rồi máy sẽ nhắc thêm lần nữa không lâu sau đó để nạp lại màu chính của hộp.
• Purge block giúp chuyển vật liệu mượt hơn; không có nó mình thấy dễ bị nổi cục (blobs).

Nam châm (Magnets):

• Máy sẽ nhắc ở layer 39 để đặt nam châm vào nắp.
• Sau đó máy sẽ nhắc lại ở layer 79 để đặt nam châm vào đế.

Dùng file 3mf trong PrusaSlicer:

Các file 3mf được cung cấp đã có đủ settings để in các hộp này trên MK3S với đổi màu thủ công.

• Print settings trong các file này đã được tối ưu để một hộp chỉ tốn khoảng 50g filament, đúng cỡ nhiều cuộn sample hay bán.
  • Mình dùng các hộp này với dice kim loại hơn một năm rồi mà chưa bị gãy hay bung, nên độ bền rất ổn.
  • Tăng perimeters hoặc infill cũng không gây vấn đề gì.
• Profile đi kèm sẽ dùng lệnh M600 để đổi màu cho inlay trong hai layer đầu (tổng cộng 3 lần đổi màu thủ công).
  • Mình không khuyến nghị thêm đổi màu ở cao hơn vì sẽ làm việc in thủ công nhiều hơn mức cần thiết.
  • Có thể gỡ các settings này nếu bạn chỉ in một màu.
• File đi kèm cũng có lệnh M601 ở đúng layer để đặt nam châm. Nếu bạn muốn in nắp tách rời đế, nhớ chỉ giữ pause cần thiết cho phần đó.
• Nếu bạn có MMU, cứ đổi printer setting sang profile mặc định của bạn.
  • Mình nghĩ nếu “paint” mặt trong từng ô chứa dice bằng màu inlay thì sẽ rất đẹp, nhưng mình chưa thử được. Nếu bạn làm, nhớ đăng make nha!

Dùng hình học (geometry) từ file 3mf:

Nếu bạn muốn dùng profile riêng để in hộp này, coi chừng các điểm sau:

• Đảm bảo các lỗ để nam châm là negative space trong output sau khi slice
• Nhớ chèn print pauses tại 7.8mm cho nắp và 15.8mm cho đế để đặt nam châm. Pause nên nằm đúng layer mà bridging bắt đầu bắc qua cái lỗ.
• Kiểm tra output sau khi slice để chắc là toàn bộ họa tiết trên nắp dùng đúng settings bạn muốn. Rất dễ sót một hai cái lục giác, và như vậy nhìn hộp sẽ hơi… kỳ.

Cập nhật 12/11/2023:

• Thêm phiên bản dùng nam châm 6x3 mm gắn sau khi in, theo yêu cầu của một bạn:
  • Cách gắn nam châm: bạn nên chà nhám (scuff) cả nam châm và hốc đặt. Mình dùng lưới nhám 40 grit, rất hiệu quả. Mình cũng dùng keo epoxy resin loại khô nhanh; Loctite có loại ống tiêm trộn keo ngay khi bơm, tiện và rẻ. Hồi trước $1, giờ khoảng $3 trên Amazon. Nó bám tốt hơn CA (cyanoacrylate) và vì resin hơi dẻo hơn nên hợp hơn. Cỡ 6x3 cũng “dễ tính” hơn một chút.
