Modular Fiddle 4-String Violin V4 (Violin 4 dây Modular V4)

Modular Fiddle là một nền tảng cho các nhạc cụ thuộc họ violin.

Mình làm violin điện chất lượng chuyên nghiệp dựa trên nền tảng Modular Fiddle. Bộ file được liệt kê ở đây là phiên bản 4 dây acoustic Modular Fiddle mới nhất và xịn nhất.

V4 là phiên bản Modular Fiddle dễ làm nhất từ trước tới giờ. Mình đã bỏ toàn bộ mối ghép dovetail, nên không còn cảnh phải giũa/chà nhám để canh khít chi tiết, hoặc nứt bể do ứng suất tại mối ghép. Mọi thứ trượt vào nhau bằng truss rods và bolts với ốc M3 và heat-press inserts. Kết quả là một bản lắp ráp cực kỳ dễ, cho ra cây violin in 3D bền bỉ và âm sắc hay bất ngờ.

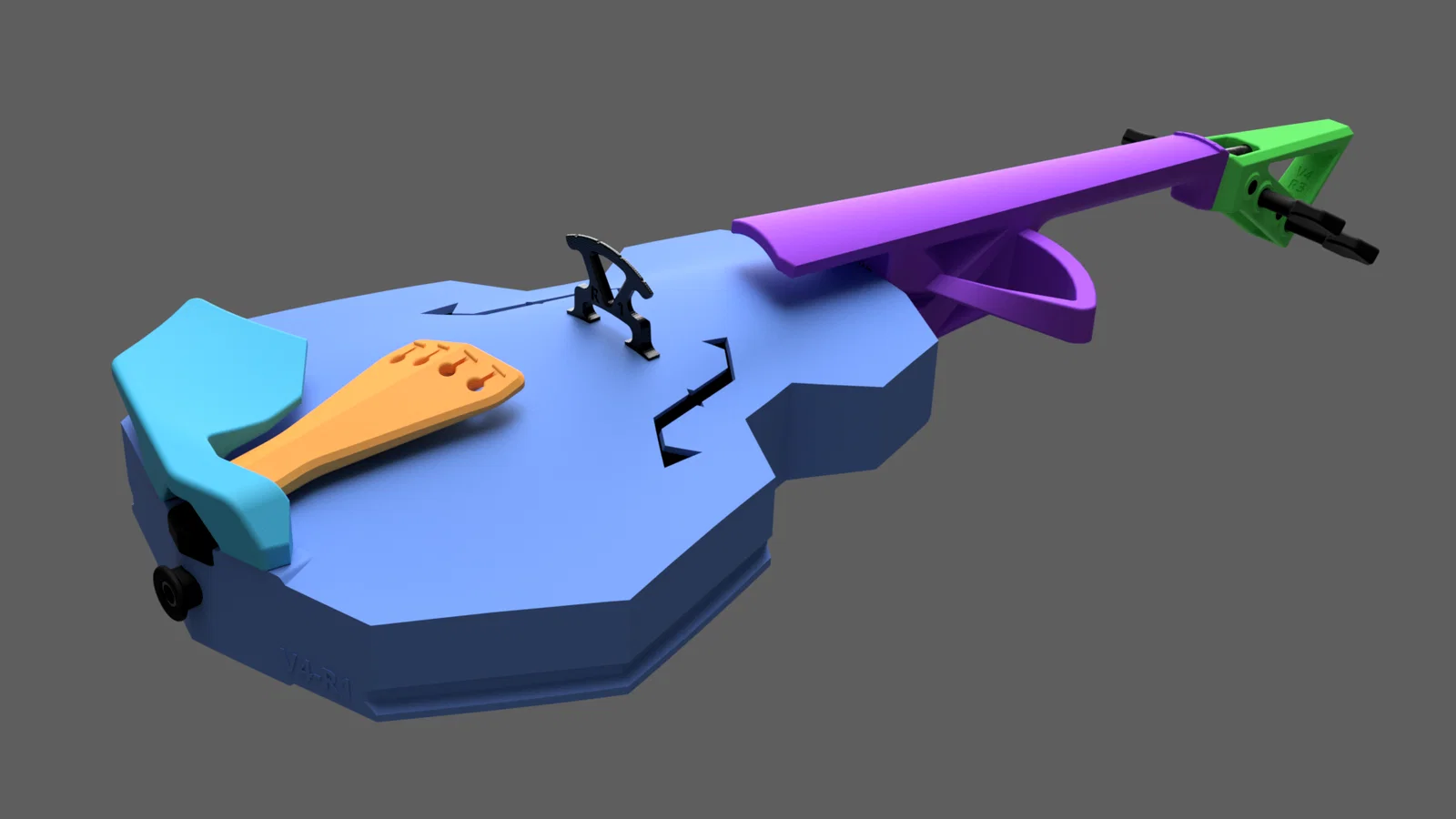

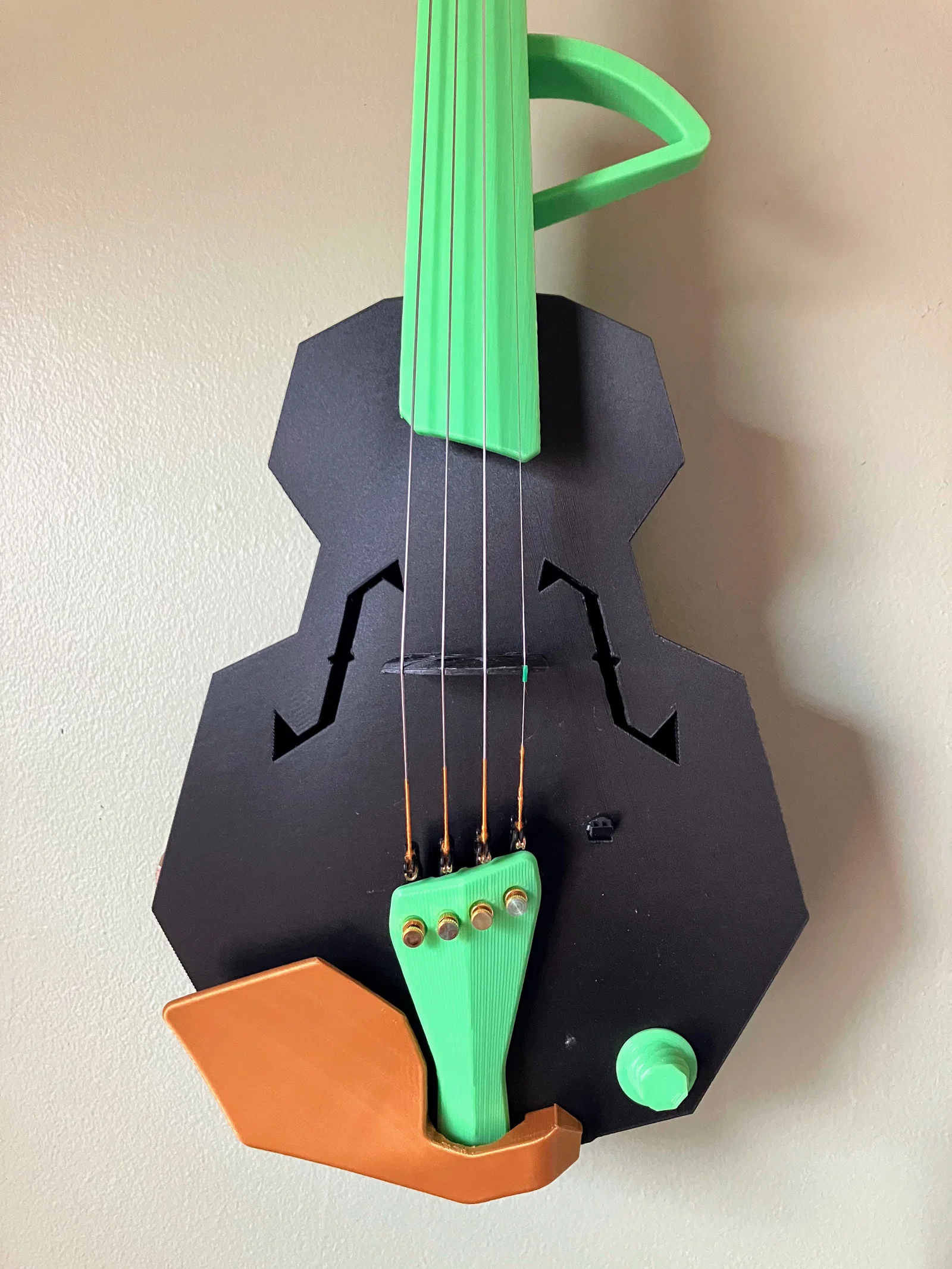

Đây là bản 4 dây acoustic. Mình cũng có các biến thể acoustic-electric, solid-body electric, 5-string, fretted, hardanger fiddle, và nhiều nữa! Bạn có thể mở quyền truy cập đầy đủ tất cả file in cho mọi biến thể bằng cách trở thành Patreon patron.

Các file liệt kê ở đây là toàn bộ file Modular Fiddle V4 4 dây mới nhất, bao gồm cả file STEP cho tất cả. Bạn sẽ cần xem qua và quyết định muốn in những phần nào. Hoặc cứ in hết rồi tính sau. :-)

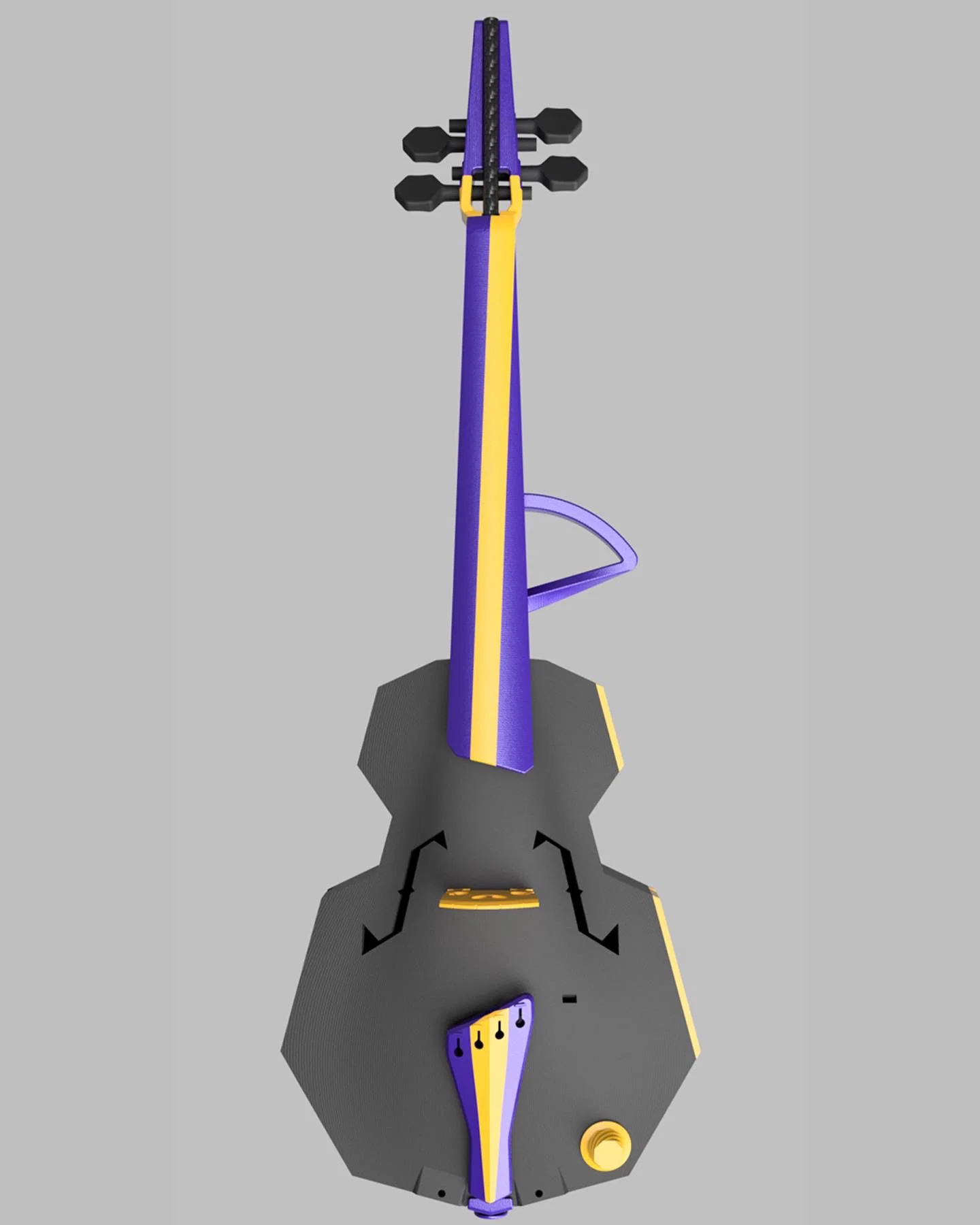

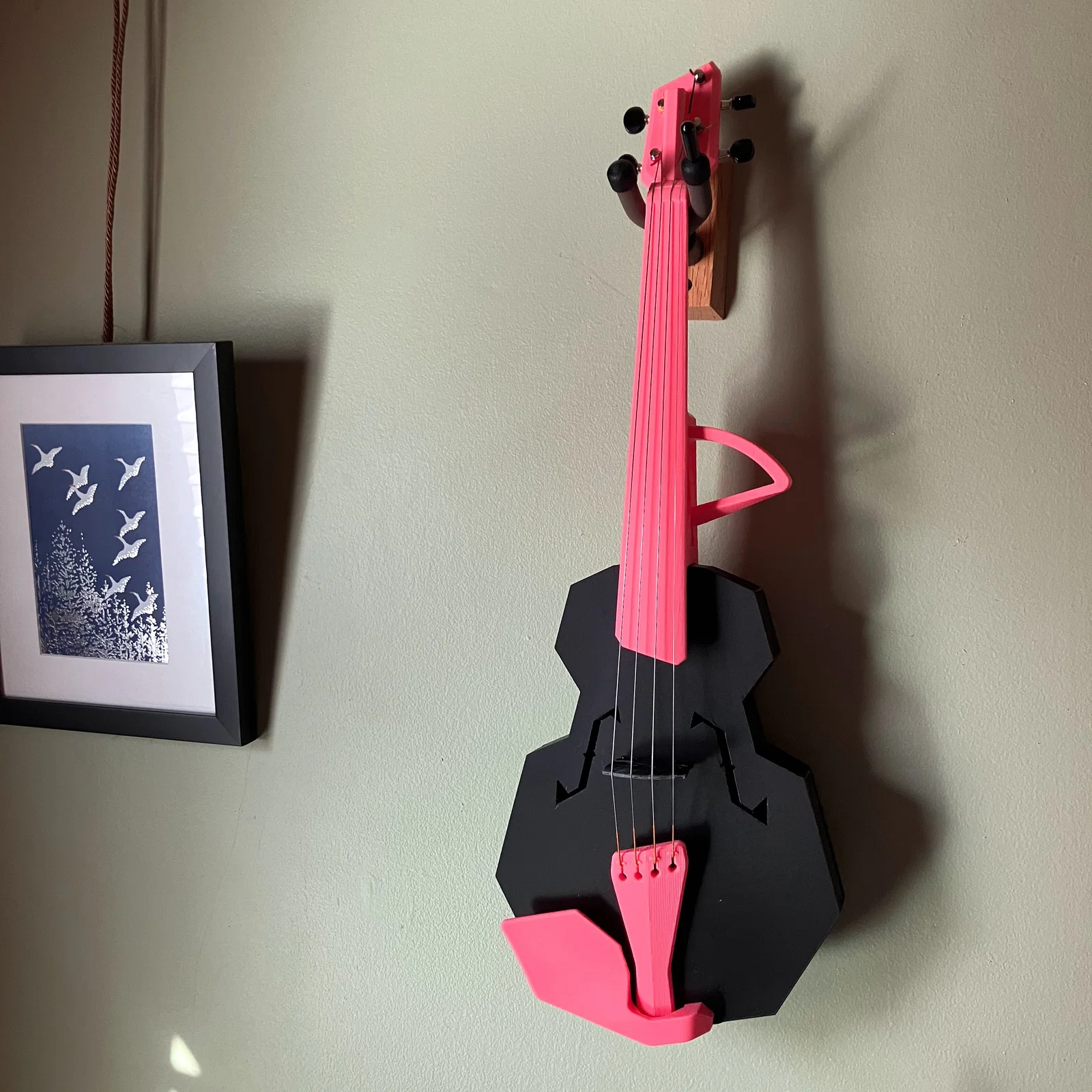

Xem Kyle @JazzyJellyfish làm cây Modular Fiddle V2 (bản cũ hơn). Ảnh chơi còn hay hơn mình nhiều!

Trong đây cũng có các mẫu bridge mới nhất!

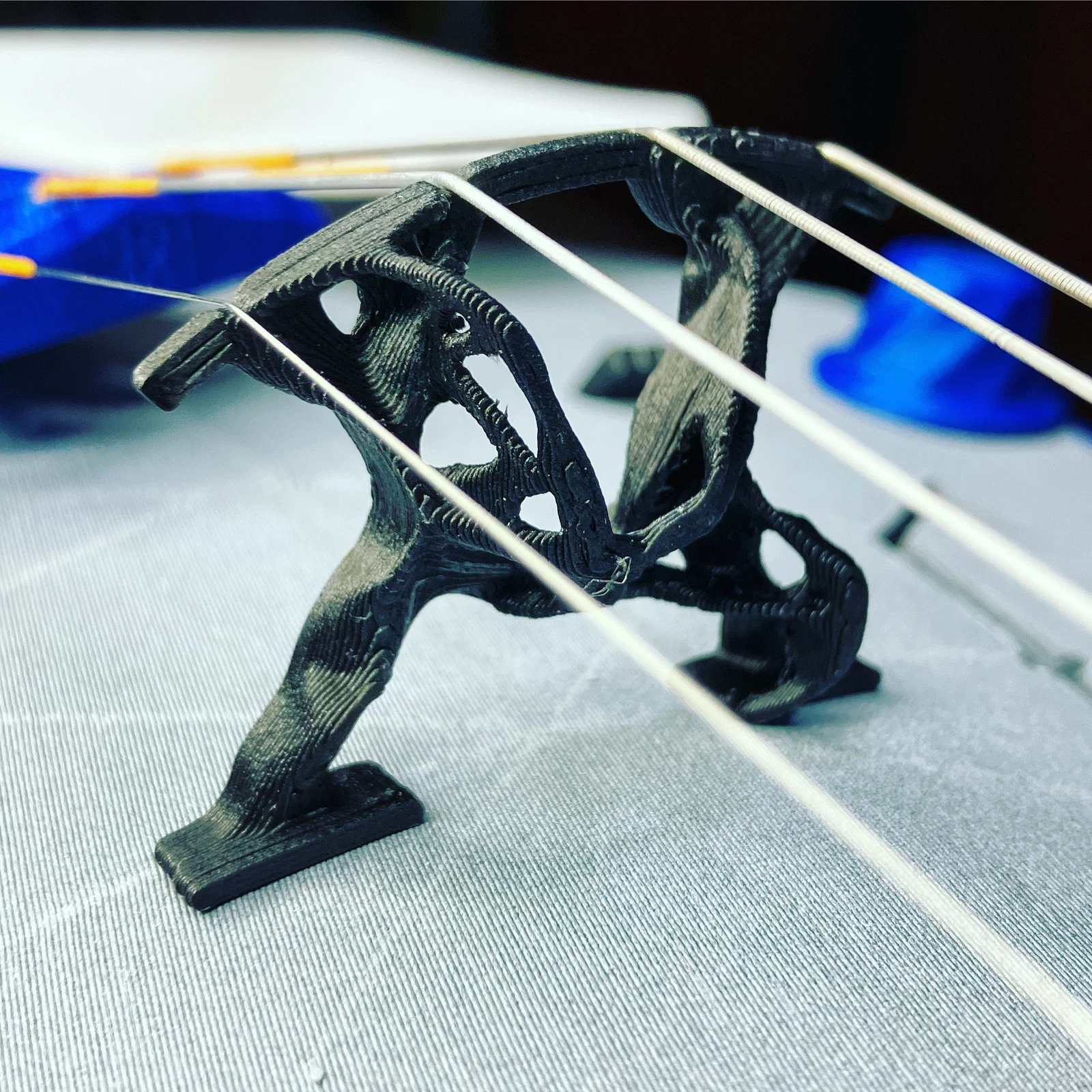

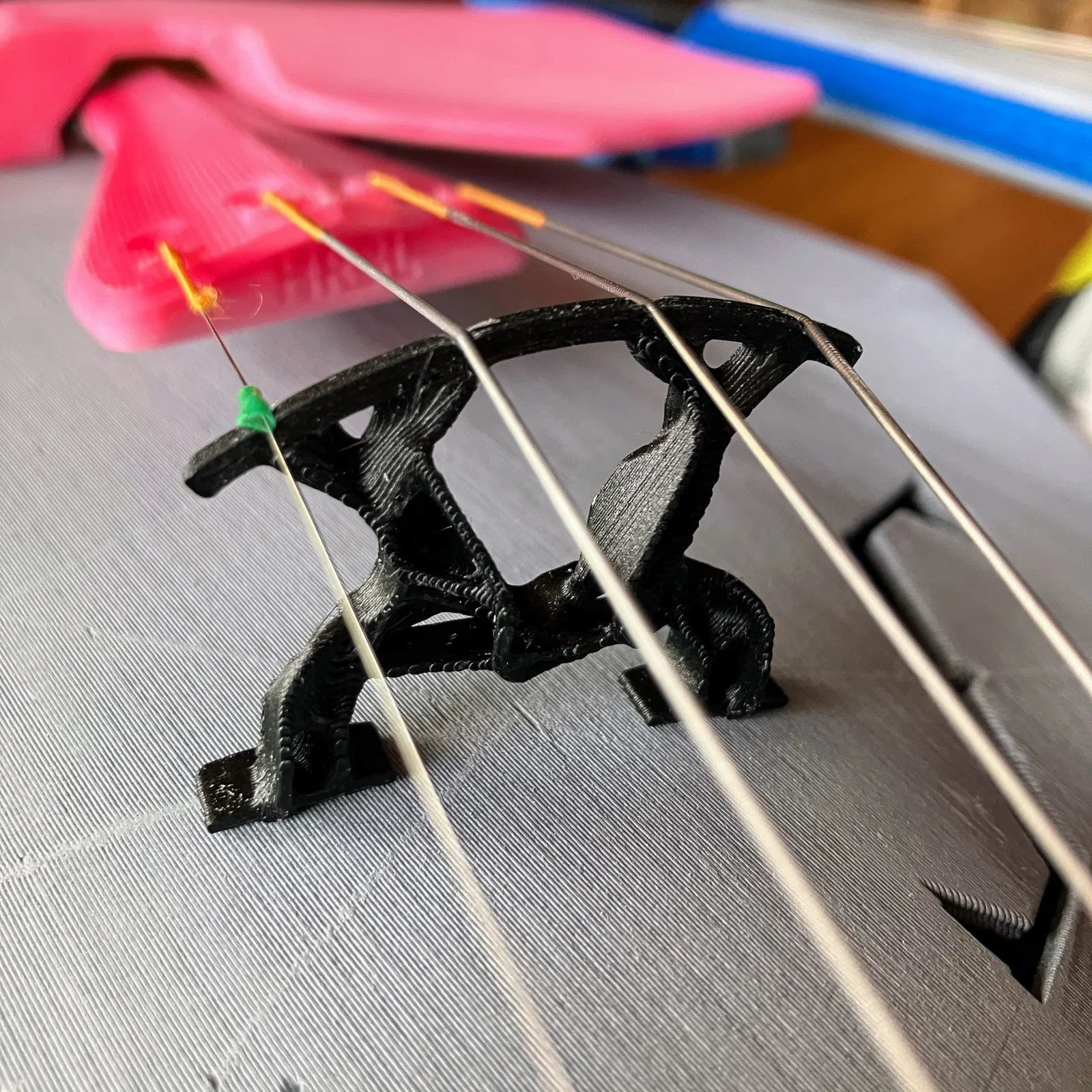

Don Corson (website của anh ấy) chia sẻ với mình thiết kế bridge mới nhất, và mình thật sự bất ngờ vì âm thanh cải thiện rõ rệt. Mình đã chỉnh thiết kế của anh ấy để vừa Modular Fiddle, rồi dùng nó làm mẫu cho một số generative design trong Fusion 360. Kết quả là vài mẫu bridge mới siêu nhẹ, và tiếng rất xuất sắc. In thử đi, thiệt sự quá đã.

Cộng đồng

Discord server hoạt động rất sôi nổi. Vô chơi nè!

Linh kiện cần mua (Purchased Parts)

Bạn sẽ cần các món sau (vitamin kits có bán tại đây, giá gấp 2 lần cộng thêm chút nữa để ủng hộ mình tiếp tục thiết kế):

• 6x M3 heat press inserts
• 4x M3x10 socket head cap screws
• 2x M3x45 flat head machine screws (cho chin rest in 3D; nếu muốn bạn có thể dùng chin rest Guarneri mua sẵn)
• Một bộ dây violin 4/4 (mình dùng D'addario Ascente cho các bộ kit)
• Hardware cho pegbox
  • 4X chốt dowel 1/16" đường kính x 1.25" dài
  • 2X M3 heat press inserts
  • 2X M3x10 socket head cap screws
• HOẶC một bộ Grover Uke tuners

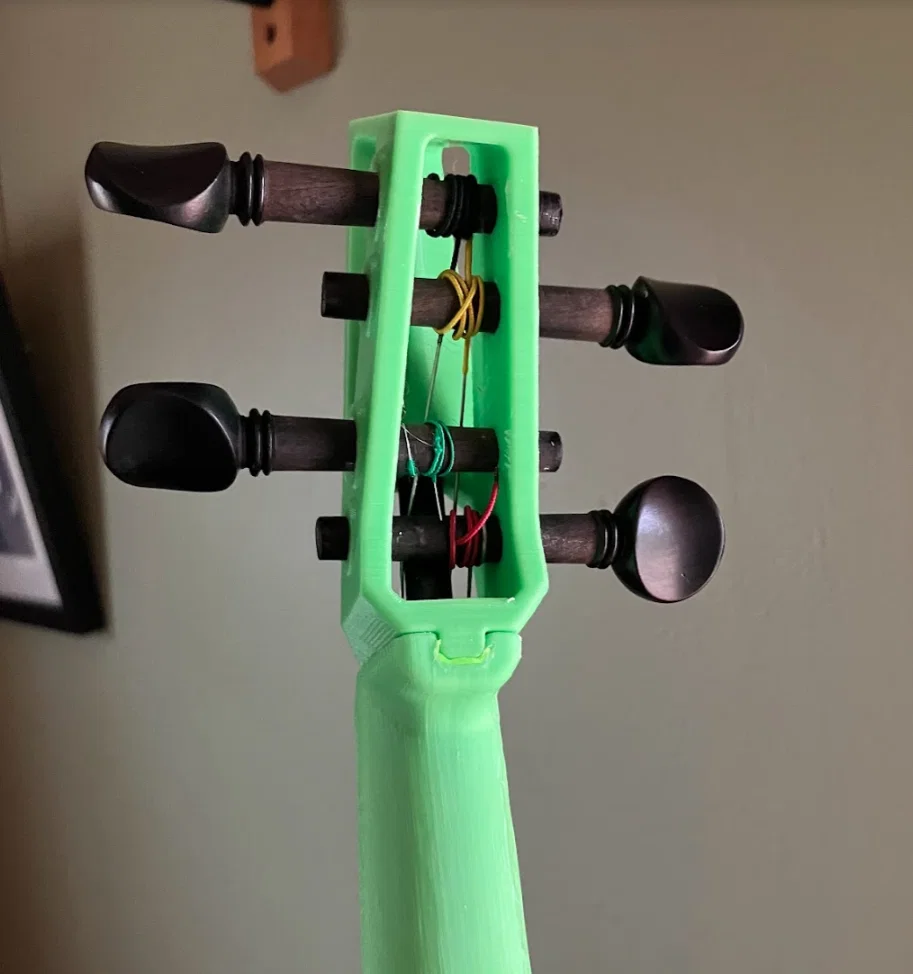

• HOẶC friction pegs (chúc may mắn), Wittner geared pegs, hoặc Perfection geared pegs
• Một ống carbon fiber 8x6x330mm (chọn đúng kích cỡ ở sản phẩm Arris tùy chỉnh này hoặc tìm chỗ khác)
• Một ống carbon fiber 8x6x320 (cho pegbox kiểu pegs) hoặc 8x6x280 (cho pegbox kiểu guitar), hoặc cứ mua 2 cây 8x6x330 rồi chừa dư hoặc cắt lại theo nhu cầu
• Tailgut violin 4/4 (thường là nylon)

Gợi ý bộ phận in (Recommended Build Printed Parts)

Mình khuyên dùng bộ geared tuners in hoàn toàn. Nhẹ, chạy tốt, mà lại là đồ in 3D nữa.

Dưới đây là các chi tiết in cần cho cấu hình ‘recommended’ của mình. In body và bridge bằng carbon fiber PLA, endpin bằng vật liệu dai (mình đang thử TPU độ cứng cao), trục tuner in bằng PETG hoặc PC, còn lại in bằng PLA thường (carbon fiber PLA cũng OK).

• Body-CFPLA (in bằng carbon fiber PLA bạn chọn)
  • In cả ba endpin để xem cái nào vừa nhất
  • In saddle 2.5mm (chỉ có bản này được upload ở đây)
• Neck-4S-V4-R8 (phần ‘bout’ là điểm tham chiếu cho người chơi nâng cao, còn với đa số thì nó là cái tay nắm rất tiện)
  • Neck R8 đã được cập nhật để KHÔNG còn “scoop” (độ lõm) được model sẵn trên fingerboard. Với đa số bản in PLA thường, cổ sẽ cong vừa đủ để tạo scoop đúng. Ít còn hơn nhiều; scoop quá nhiều sẽ làm đàn khó chơi.
• Tailpiece-4String-HR3S
• Pegbox-GuitarStyle-V4-R7
• Chinrest-R4
• Bridge – in hết (bằng carbon fiber PLA) rồi thử mấy mẫu mới!

Vật liệu khuyến nghị (Recommended Materials)

PLA vốn có độ cứng tự nhiên, chạy rất tốt và bền lâu nếu giữ nhạc cụ ở nơi mát. Nếu nhạc cụ gặp nhiệt độ trên khoảng 100F thì sẽ hỏng rất nhanh. Ở 130F thì có thể hỏng trong vài giây. Xem thực tế trong video YouTube này.

Mình khuyên dùng carbon fiber PLA cho body và bridge. Độ cứng tăng thêm từ sợi carbon sẽ cải thiện âm thanh acoustic. PLA thường dùng ổn cho các phần còn lại.

Nếu bạn lo về việc da tiếp xúc với carbon fiber PLA, hãy in body bằng PLA thường theo file Body-PLA. Cải thiện âm thanh khi dùng CFPLA không đáng để đánh đổi nếu bạn có bất kỳ lo ngại nào về an toàn của carbon.

Mình gần như chỉ dùng vật liệu Proto-Pasta. Họ ở gần chỗ mình, mình hiểu vật liệu của họ như con nít nhà mình, và họ là những người rất tử tế mà mình quen từ những ngày đầu. Nếu bạn muốn dùng Proto-Pasta, đây là affiliate link tới shop của họ — nếu bạn mua hàng thì mình sẽ có chút tiền để mua filament.

HTPLA đã anneal thì rất tuyệt. Nó chống creep, chịu nhiệt rất cao. Nhưng anneal các chi tiết lớn thì khá khó. Mình đã làm khuôn bằng HTPLA-CF để anneal cổ đàn. Mình cũng có một thiết kế body đặc biệt (dành cho patrons) có các gân bên ngoài để giữ form body trong quá trình anneal.

PETG thì tạm được, nhưng không ngon. Nó hợp cho tuning shafts, nhưng body bằng PETG sẽ cho âm nghe “dở ẹc”. Kể cả carbon fiber PETG cũng không khá hơn. Các phần khác làm bằng PETG thì được, nhưng có thể phải tăng vật liệu để đủ cứng. Mình không thích PETG. Nó cho cảm giác vô hồn và làm nhạc cụ không có “hồn”. Lý luận kỹ thuật chuẩn chỉnh luôn đó.

Nylon pha glass filled hoặc carbon filled có thể chạy tốt. Một số người làm ra kết quả ổn, nhưng phần lớn thì không hài lòng vì lý do này hay lý do kia.

ABS ổn nhưng không xuất sắc. ASA cũng ổn nhưng không xuất sắc.

Carbon fiber polycarbonate đã cho ra vài cây Modular Fiddle khá hay. Mình chưa có trải nghiệm cá nhân với nó, và mình cũng muốn tránh polycarbonate vì sản xuất PC gây chi phí môi trường cao.

Cài đặt in (Print Settings)

Cài đặt in khuyến nghị và mẹo xử lý lỗi có trong bài blog này, nhưng mình tóm tắt ngay ở đây. Mình dùng nozzle 0.5mm và extrusion width 0.6mm. Các chi tiết nhìn chung được thiết kế theo thông số này.

Body

Cài đặt cực kỳ quan trọng. In 1 perimeter với layer height 0.3mm (nếu nozzle .4mm thì 2 perimeter và layer 0.25mm). Mình dùng infill hexagonal 45%. Top/bottom mỗi bên 3 solid layers. Thường không cần support do slicer tạo, hoặc chỉ dùng support “from build plate”.

Endpin

In đặc (print solid).

Saddle

In chắc, 4–6 perimeters và 30% infill.

Neck

Cài đặt cực kỳ quan trọng. In 3 perimeters và layer height 0.25mm (nếu nozzle 0.4mm thì 4 perimeters và layer 0.2mm). 25% hexagonal infill. Top/bottom mỗi bên 3 solid layers. Không cần support do slicer tạo.

Tailpiece

Cài đặt cực kỳ quan trọng. In 6 perimeters (có thể 8 nếu nozzle 0.4mm). 60% infill. Top/bottom mỗi bên 6 solid layers. Không cần support.

Chinrest

Cài đặt không quá quan trọng. In 2–3 perimeters, 20% infill. Nếu muốn thì dùng support “from build plate”.

Bridge

Cài đặt cực kỳ quan trọng. In 6 perimeters, layer height tối đa 0.2mm, 30–50% infill, top/bottom mỗi bên 3 solid layers. Các bridge generative nên in đặc (print solid). Không cần support, trừ khi một mẫu generative nào đó cần chút ít.

Pegbox

Cài đặt không quá quan trọng. In 3 perimeters, layer height 0.2–0.3mm, ~30% infill, và top/bottom mỗi bên 3 solid layers. Không support, hoặc chỉ support “from build plate” cho pegbox kiểu -pegs nếu bạn muốn.

Hướng dẫn lắp ráp (Assembly Instructions)

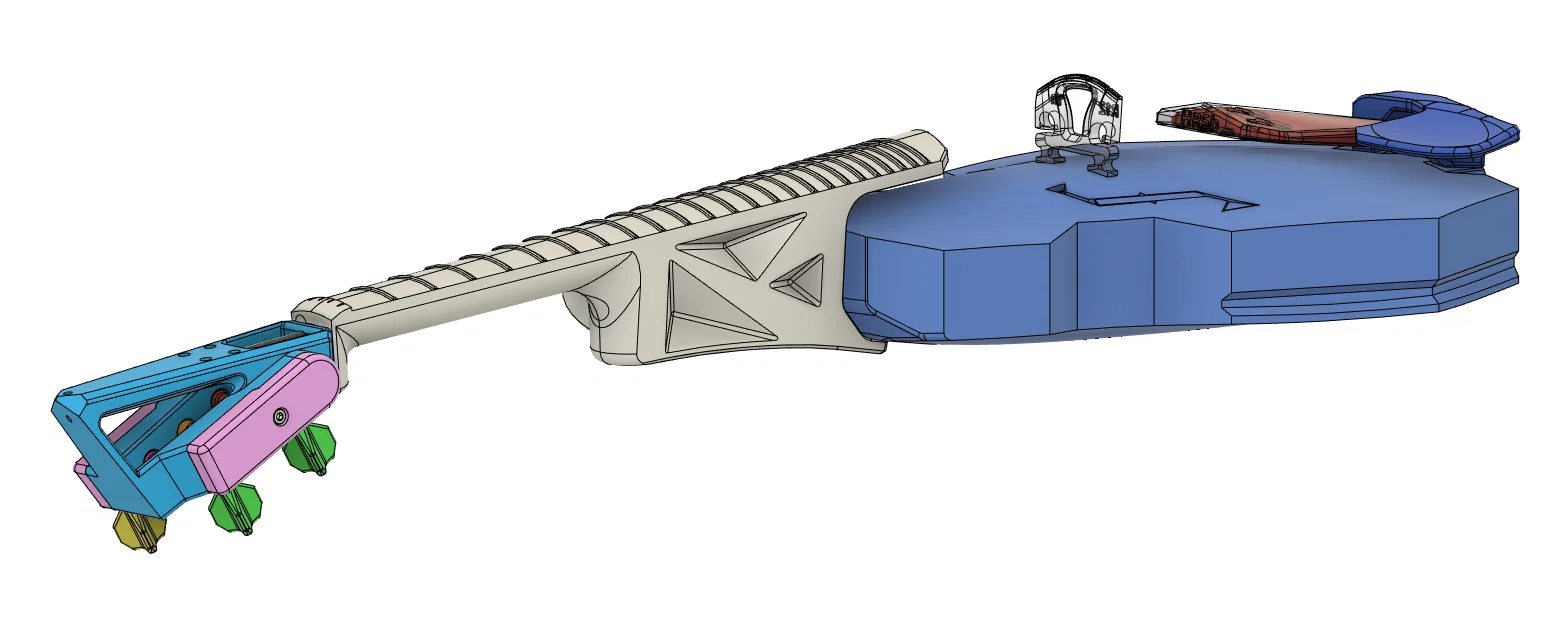

Các hình dưới đây cho bạn cái nhìn tổng quan về cách ráp các phần. Hướng dẫn chi tiết có ở cuối trang này trên website của mình.

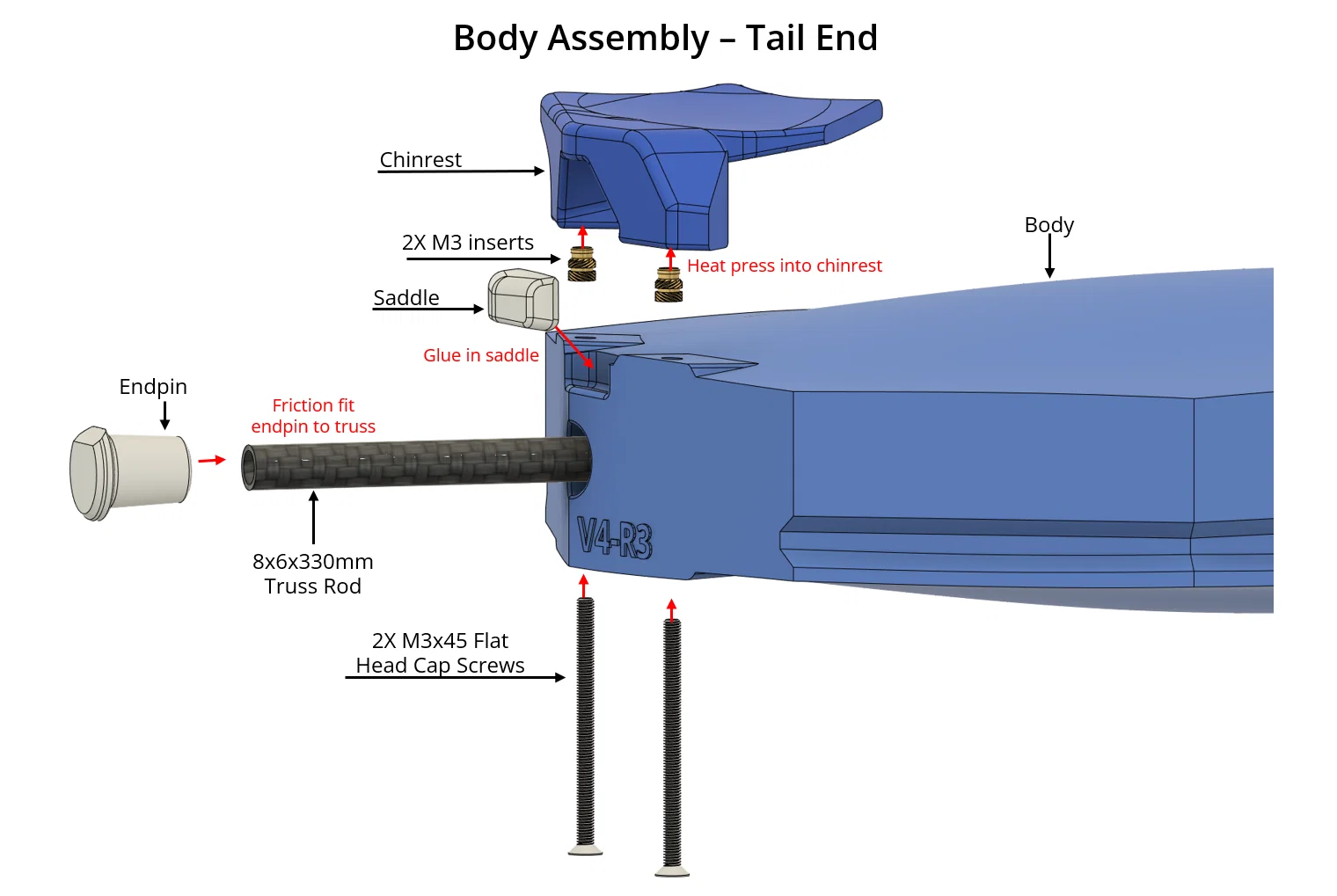

Nhìn chung, bắt đầu bằng việc ráp phần body.

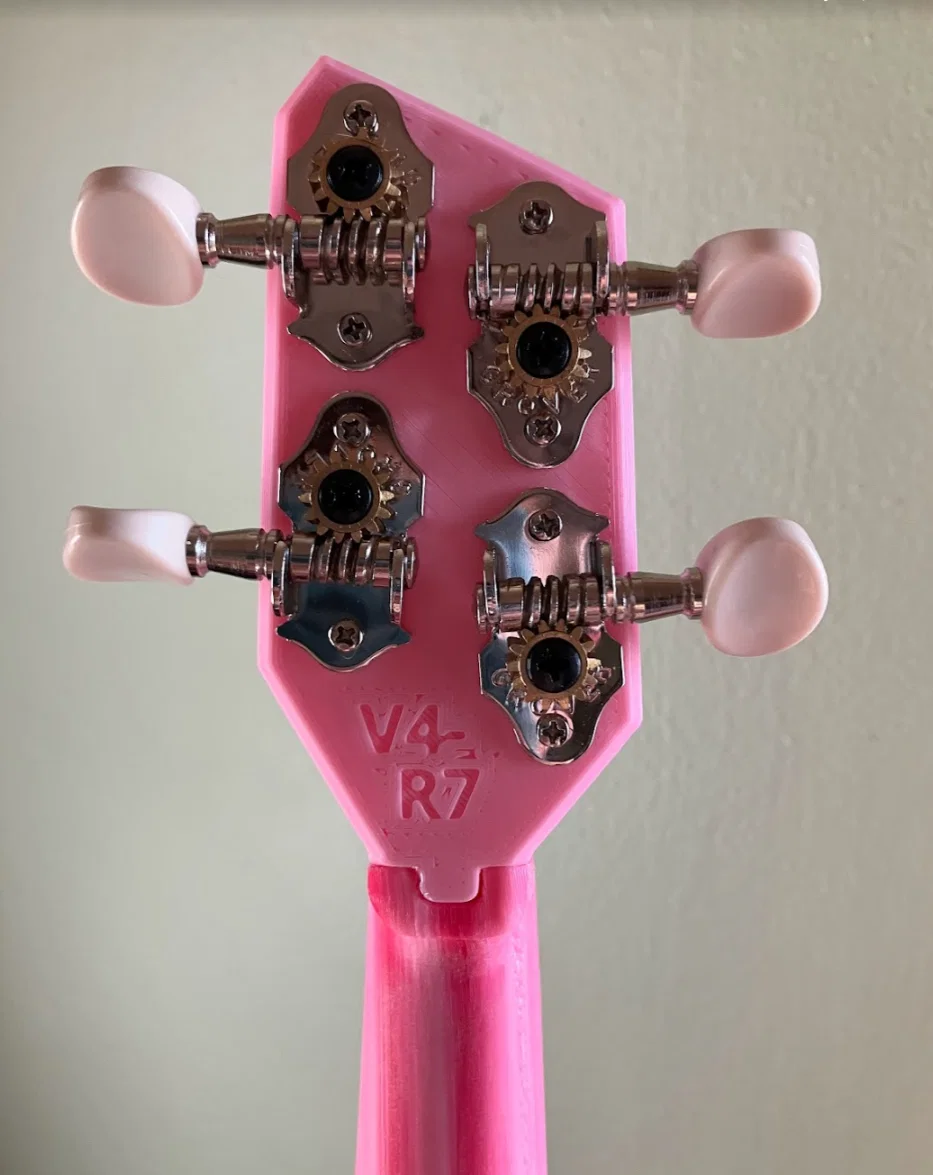

Tiếp theo, chuẩn bị pegbox. Đảm bảo nó vừa trên truss rod; khoan/doa rộng thêm nếu cần. Lắp bộ tuners mà bạn chọn. Nếu bạn mua Grover uke tuners trên mạng (không phải mua từ mình) thì bạn sẽ cần chỉnh 2 cái để đảo hướng núm vặn. Chỉ cần tháo con ốc của bộ gear, lấy gear và spindle ra, rút tay vặn ra, lắp lại theo hướng ngược, rồi ráp lại tuner.

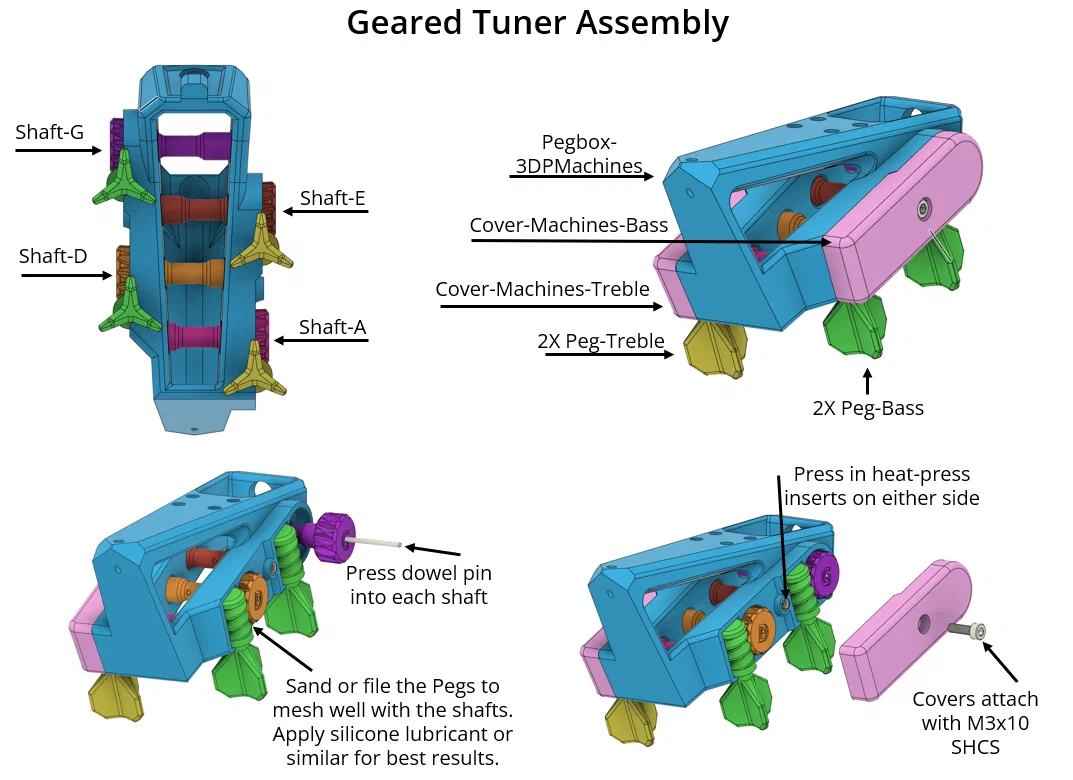

Đây là hệ geared in hoàn toàn:

Pegbox chỉ cần trượt lên truss và ăn khớp với neck nhờ các chi tiết định vị. Nếu cần thì giũa nhẹ để các phần định vị khít đẹp.

Giờ bạn có thể gắn cụm neck vào cụm body. Trượt lên body truss, rồi siết nhẹ 4 con ốc của neck.

Gắn tailgut vào tailpiece.

Vòng tailgut qua endpin.

Bạn sẽ cần giũa đường đi của dây ở nut (trên đỉnh cổ, chỗ có 4 rãnh dây mờ). Các rãnh hiện có chưa đủ, nhưng hãy giũa thật cẩn thận và vừa phải bằng cây dũa nhỏ nhất bạn có. Canh đúng action (độ cao dây so với fingerboard) là việc quan trọng nhất bạn sẽ làm. Làm sai là cây đàn sẽ chơi rất khó chịu. Xem thêm hướng dẫn chi tiết ở cuối trang này.

Chuẩn bị bridge bằng cách giũa/chà nhám các cạnh sắc mà dây có thể chạm vào. Chà nhám nhẹ phần chân bridge (bridge feet) nơi tiếp xúc với đàn để đảm bảo tiếp xúc đều và tốt.

Lên dây cho nhạc cụ!

Hướng dẫn lắp chi tiết có ở cuối trang này trên website của mình.
