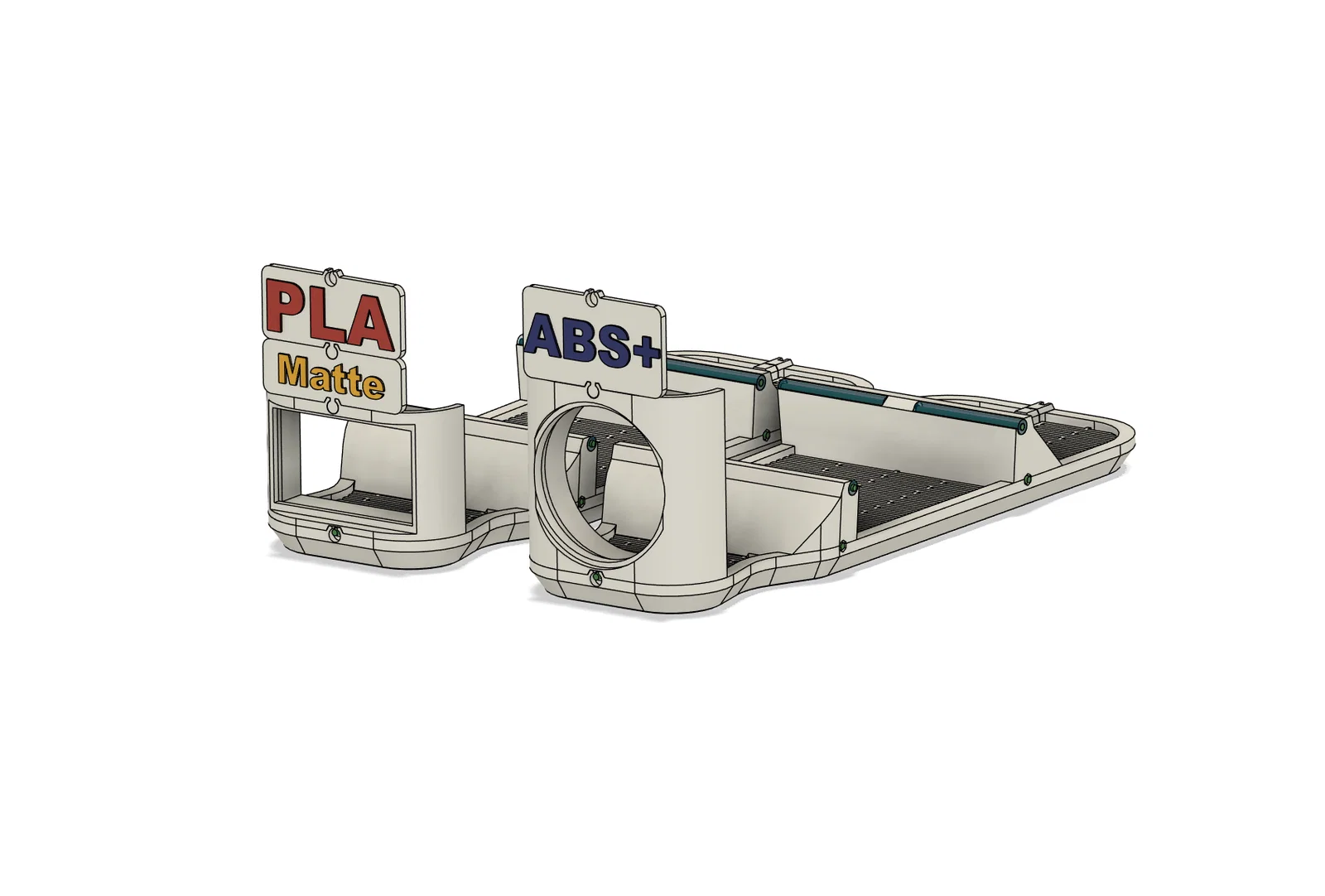

Giá Đỡ Spool Cho Hộp Cereal (Cereal Box Spool Holder)

Mình mua vài hộp đựng cereal để cất filament, và muốn có sẵn một spool holder tích hợp.

Mục tiêu thiết kế và cách mình làm được:

• Tối giản phần cứng bổ sung
  • Dùng mẩu filament làm chốt để khóa các phần lại với nhau.
  • Dùng ống PTFE để spool lăn trên đó.
    • Ống PTFE được giữ cố định nhờ các vách bao quanh và bằng cách xỏ filament xuyên qua ống.
• Dùng ít vật liệu nhất có thể.
  • Chỉ cần khoảng 64g PLA cho một bộ spoolholder hoàn chỉnh.
  • Nắp trên và đáy mỏng nhưng vách vẫn chắc chắn.
  • Cái lưới giữ silica được làm mỏng tối đa vì đây là phần in lâu nhất.
  • In được với layer height 0.2mm, 2 walls và 3 top/bottom.

• Dùng được nhiều kích cỡ spool khác nhau.
  • Thiết kế để vừa spool đường kính từ 100mm đến 205mm.
  • Spool có thể chiếm hết bề ngang của hộp hoặc có thể rất mỏng.
• Hygrometer tùy chọn (mình không cần cái nào cho mỗi spool PLA)
  • Có tùy chọn cho hygrometer dạng tròn và dạng chữ nhật.

• Nhãn (label) xếp chồng được với 3 kích cỡ, kèm nhãn trống để bạn thêm chữ bằng PrusaSlicer:

• Dễ mở hộp silica nhưng vẫn đóng chặt nếu lỡ làm rớt.
  • Cắm filament từ bên này sang bên kia để giữ đóng, khi cần mở thì dùng một sợi filament khác đẩy ra để tháo và mở hộp.
  • Phần hõm ở đáy sẽ nâng hộp silica lên khỏi vết khuôn (mold scar) của hộp cereal để nó nằm phẳng dưới đáy hộp.
• Dễ và nhanh in.
  • Không cần support, khe hở 0.2mm và đa phần là góc bo tròn.
  • Có chamfer cho tất cả các mặt dốc theo phương đứng và fillet cho các góc theo phương ngang.
• Modular
  • Hygrometer là tùy chọn và có thể xếp chồng.
  • Thiết kế modular để bạn dùng loại hygrometer bạn đang có nếu muốn.

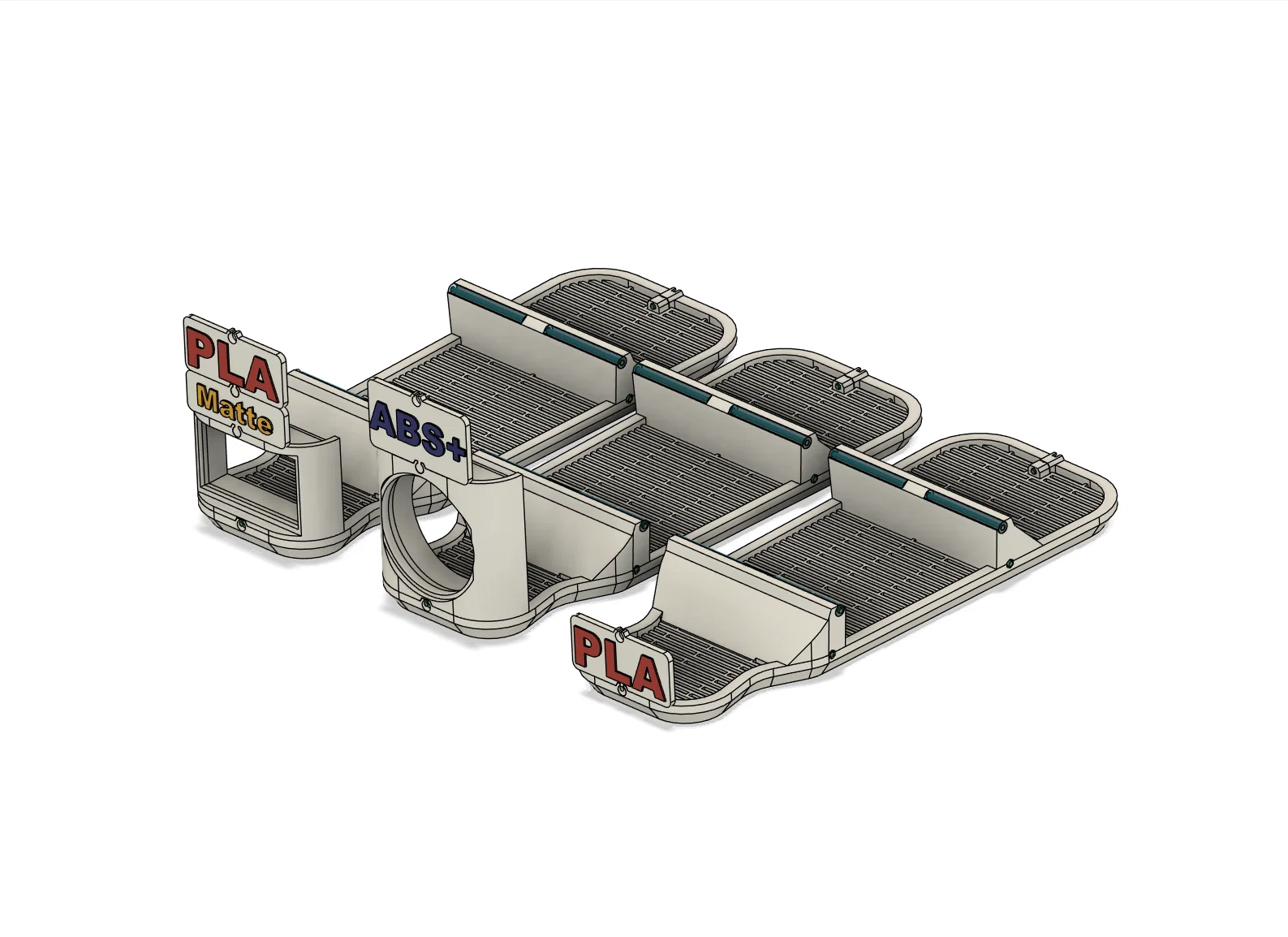

  • Filament labels có thể xếp chồng lên, có hoặc không có hygrometer.
  • Có nhãn làm sẵn và nhãn trống.
  • Khuyến khích thêm module trong tương lai.
  • Có file Fusion360.

Đã test với các hộp cereal sau, nhưng đa số loại khác cũng nên dùng được:

• Kichly Cereal Storage Containers (Set 6) - BPA-Free Plastic - Airtight Containers for Storage in the Kitchen - Dry Food Storage - Cereal Dispenser for Kitchen & Pantry : Amazon.se: Home & Kitchen
• GoMaihe 4L Kitchen Storage Box, Set of 6, Sealed Plastic Container with Lid, for Storing Cereal, Pasta, Flour, Pet Food : Amazon.se: Home & Kitchen

Lấy cảm hứng từ:

• FlexiSlide - Flexible spool holder by MiddleDane - Thingiverse
• Silica Gel holder for 4l cereal box by Daniel_Schenk - Thingiverse
