Case cho MP1584 buck converter (MP1584 buck converter case)
- Lượt tải
- 160
- Lượt thích
- 31
- Lượt coi
- 557
- Bản remix
- 0
- Bình luận
- 0
File 5 5,9 MB
- mp1584-case-bottom-default_1777790804.stlSTL · 1,5 MB
- mp1584-case-top-default_1777790805.stlSTL · 1,4 MB
- mp1584-case-bottom-opposite_1777790806.stlSTL · 1,5 MB
- mp1584-case-top-opposite_1777790807.stlSTL · 1,5 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #371431
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-SA — Ghi công, chia sẻ tương tự
Mô tả

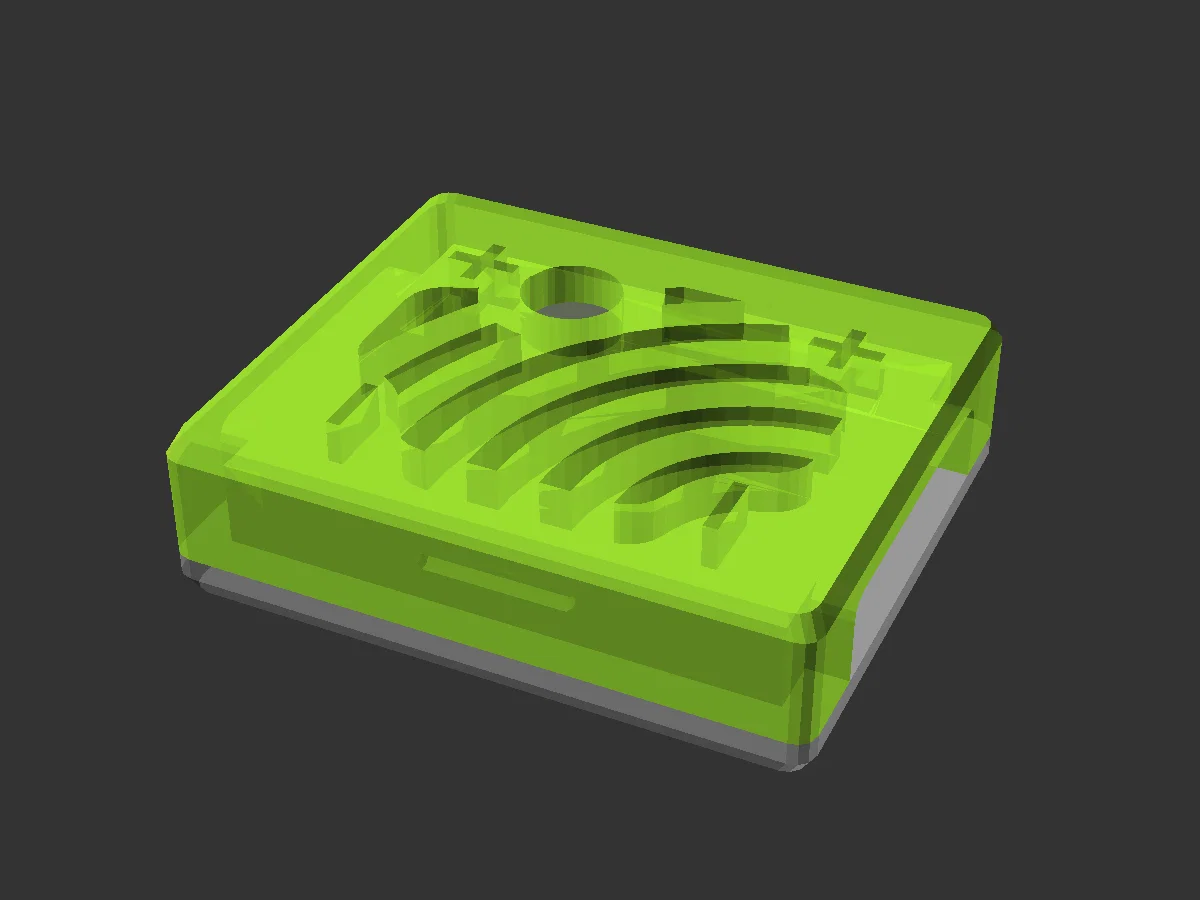

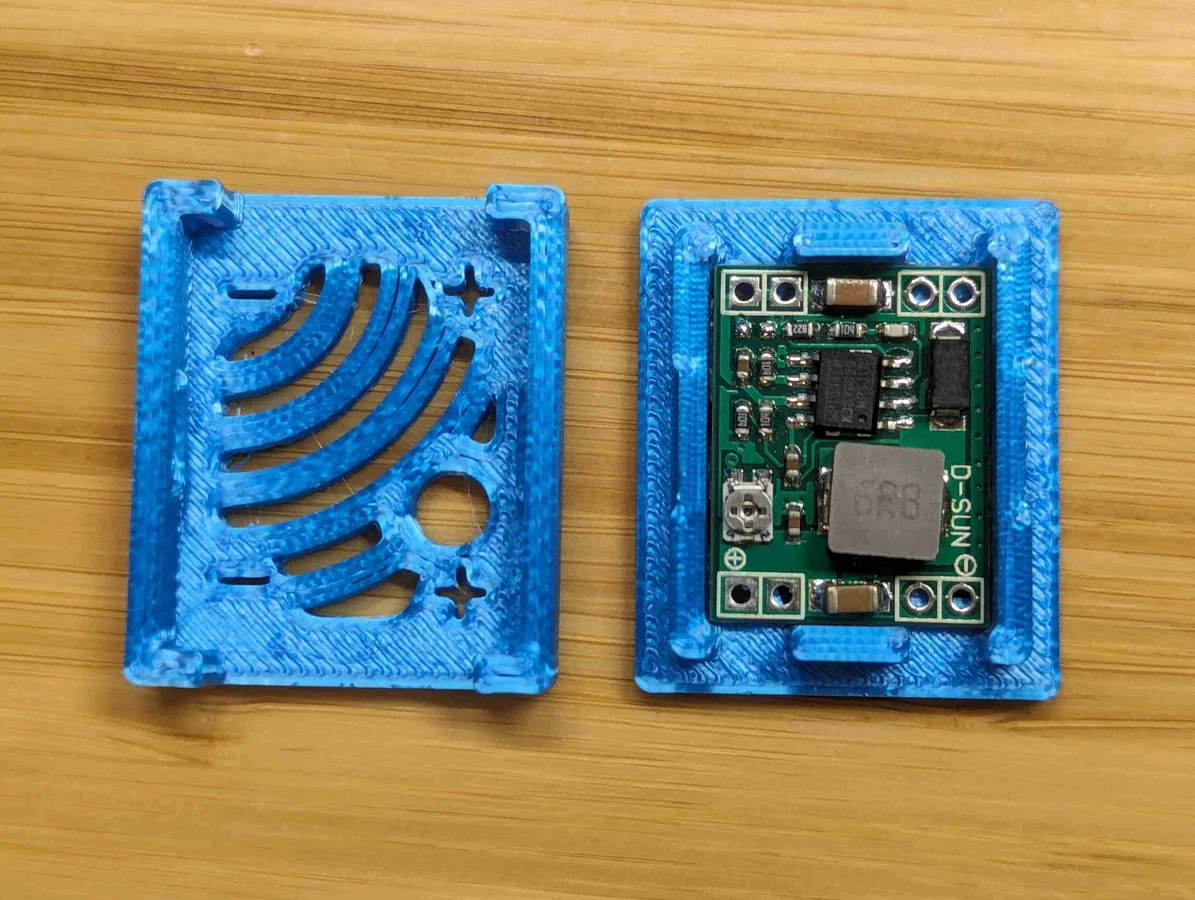

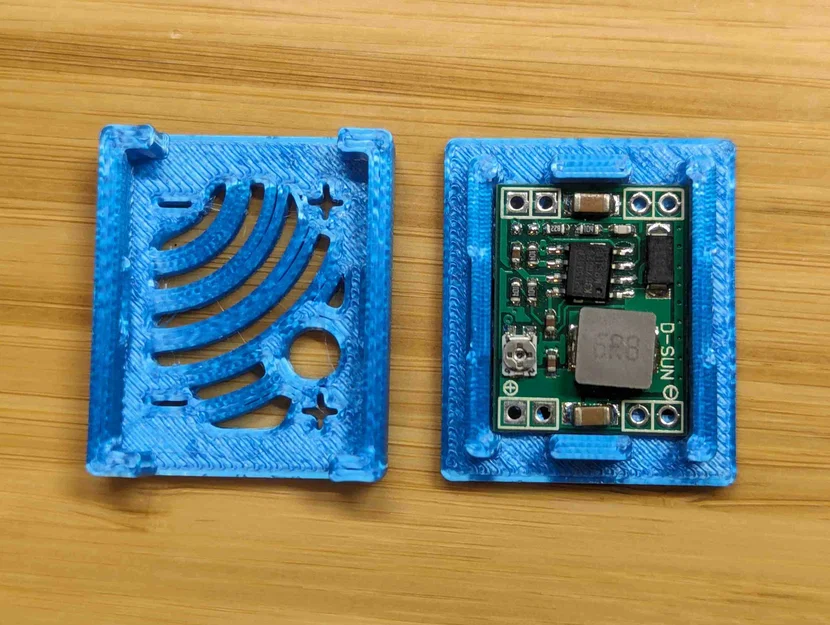

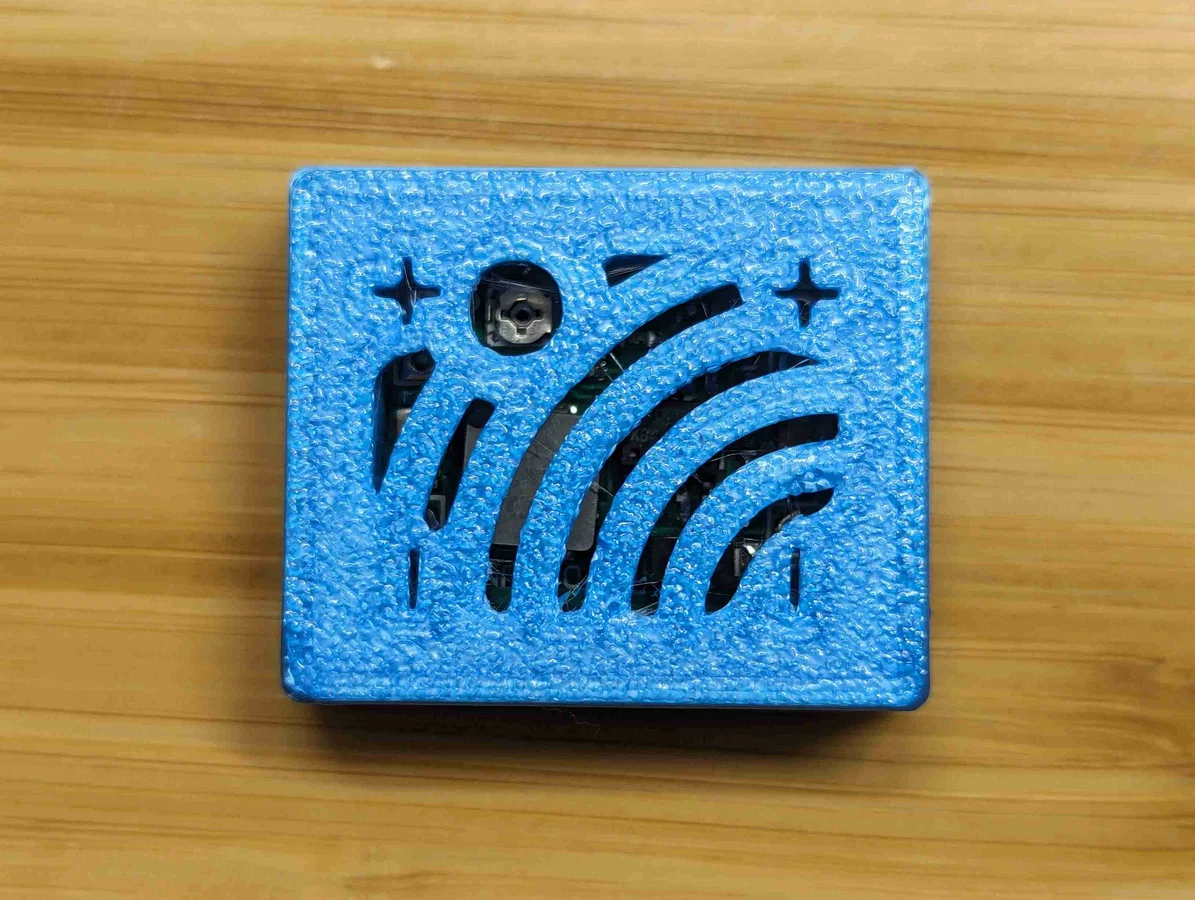

MP1584 là một DC buck converter nhỏ, có thể đi kèm biến trở (potentiometer) để chỉnh điện áp. Mẫu này là một cái case cho MP1584 buck converter, có tùy chọn chừa lỗ để thao tác biến trở ngay cả khi đã lắp case.
In mẫu này không cần supports và các phần chỉ cần bấm vào là khớp (snap fit) với nhau.
Tùy biến

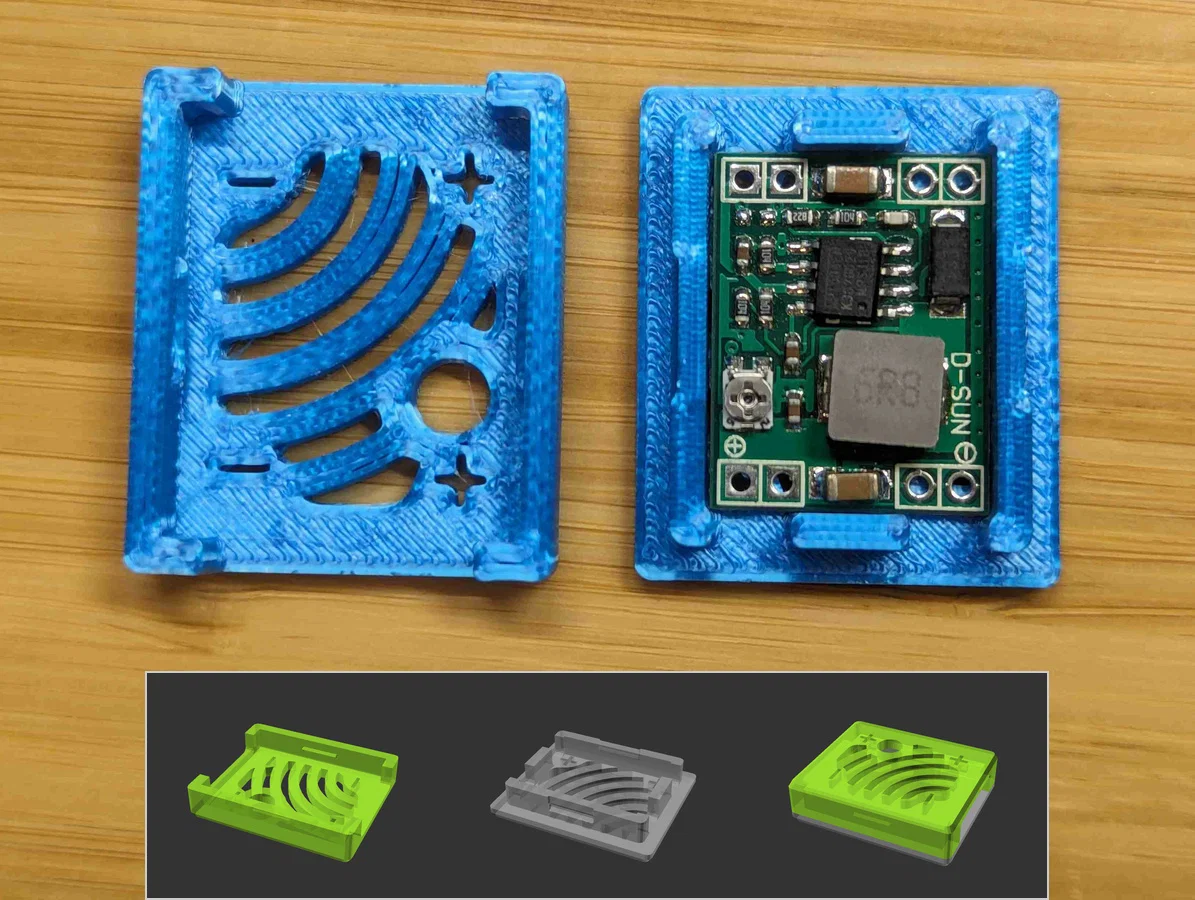

Model nguồn OpenSCAD có một số tuỳ chọn tuỳ biến, như hướng đặt board (chọn lỗ biến trở ở mặt trên hay mặt dưới), kiểu hiển thị interlock, và kiểu lỗ trên nắp đầu (end cap) (một hoặc nhiều lỗ).
Dùng trong các model khác
Model nguồn OpenSCAD có thể dùng độc lập hoặc dùng như một thư viện (library) trong model khác.
Để dùng như library, đặt mp1584-case.scad chung thư mục với model kia. Ở đầu file OpenSCAD của bạn, thêm:
use <mp1584-case.scad>;
Sau đó, bạn có thể thêm phần nắp trên hoặc nắp dưới của MP1584 case bằng một trong các lệnh:
mp1584_case(part="top");
mp1584_case(part="bottom");
Thông số in
- Định dạng
- scadstl
- Số file mô hình
- 5
- Tổng dung lượng
- 5,9 MB
- File lớn nhất
- 1,5 MB
