Hộp Quà Khóa Chốt (Locking Gift Box)

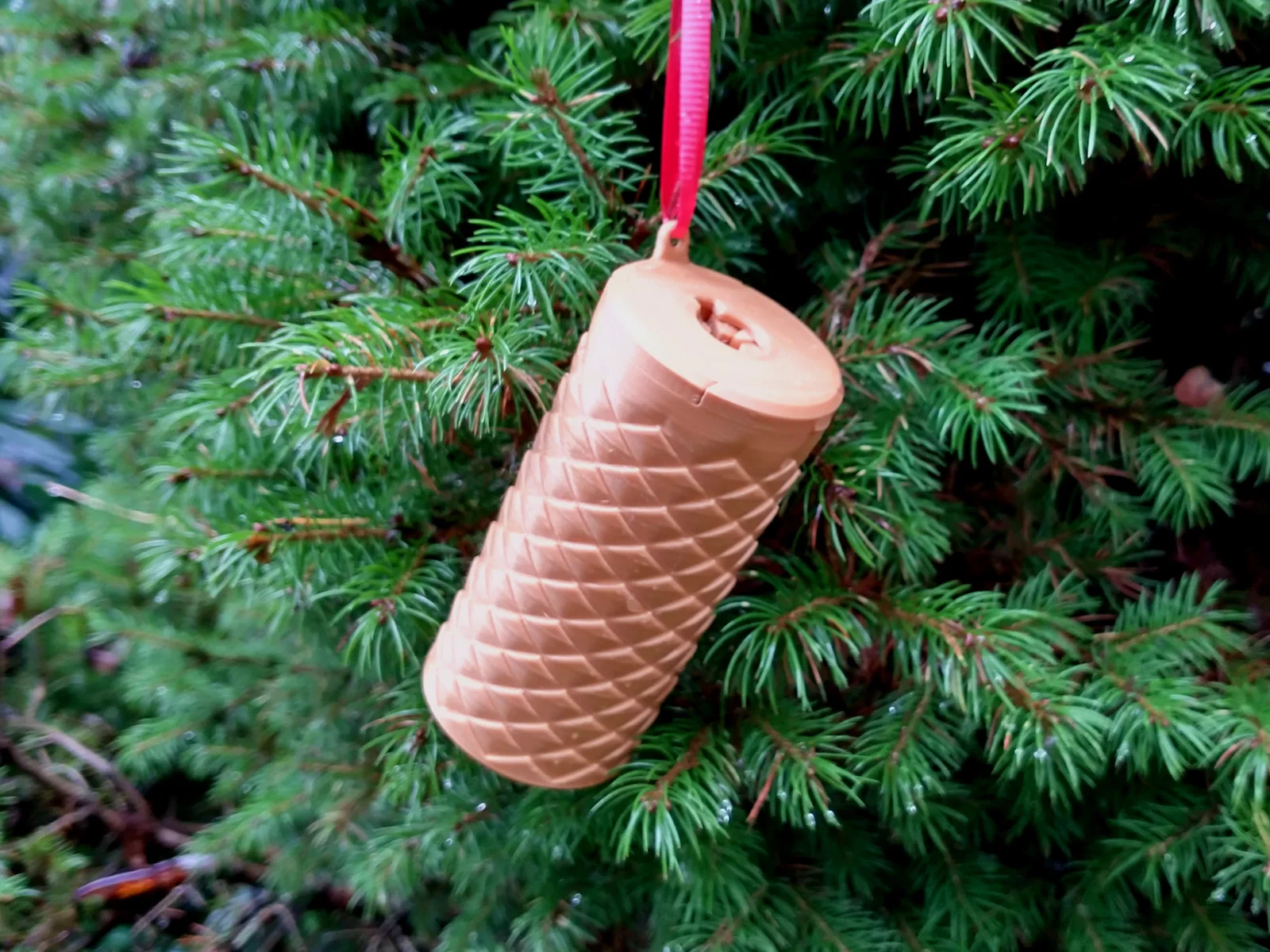

Treo mấy hộp quà này lên cây thông để trang trí, rồi tới lúc mở quà thì phát chìa khóa! Ổ khóa dạng cylinder có thể đổi “key” lại (re-key) với tối đa 256 tổ hợp khác nhau, nên bạn có thể đưa mỗi người trong nhà một chìa riêng. Rất hợp để bỏ tiền mặt, trang sức hoặc các món quà nhỏ khác.

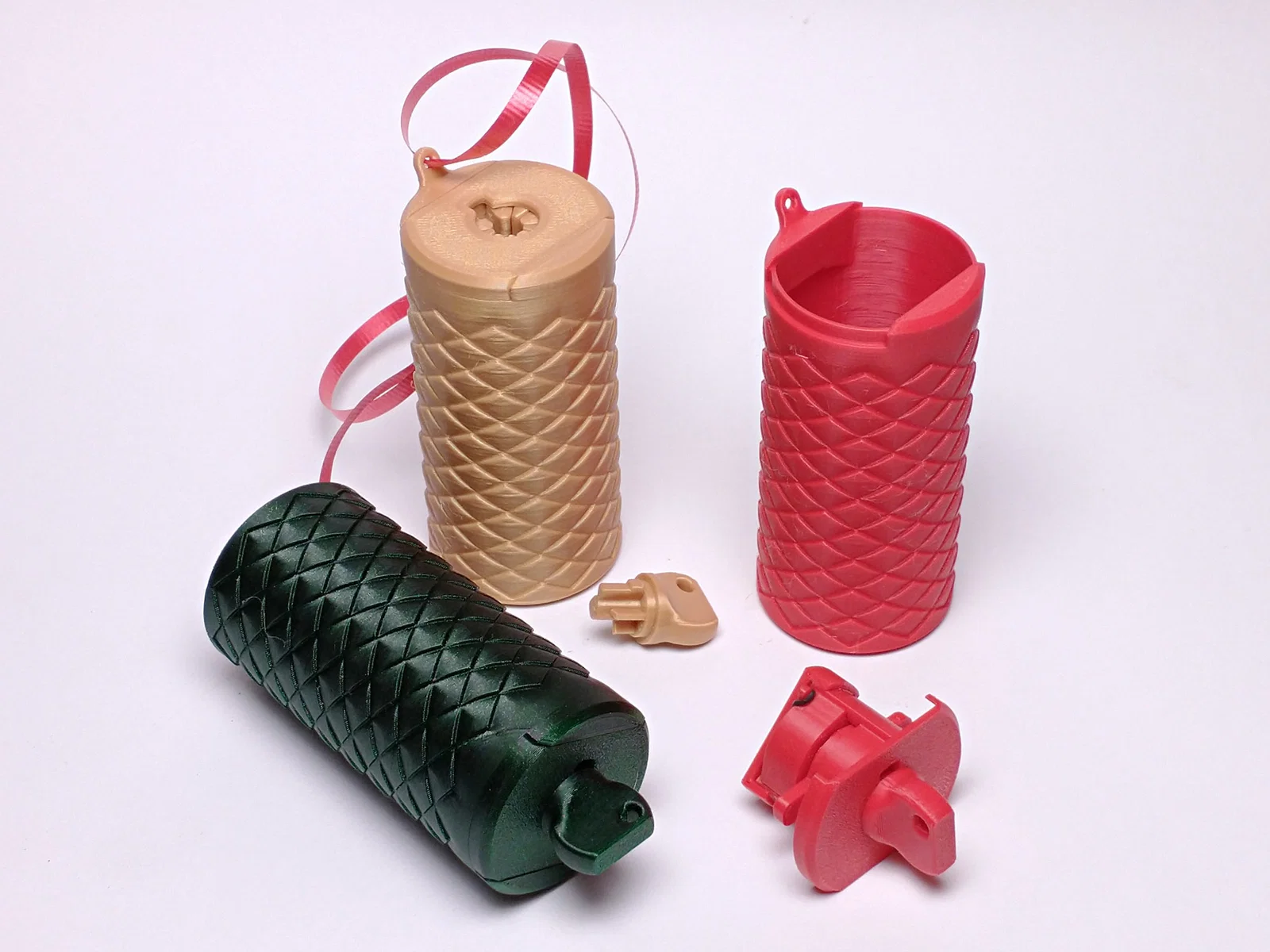

Mình có kèm 4 phiên bản hộp khác nhau: có và không có vòng treo, và có và không có texture da rồng. Bản không có da rồng thì bạn có thể tùy biến dễ dàng bằng chữ hoặc họa tiết emboss khác trong PrusaSlicer 2.7.

Bản thân ổ khóa cylinder cũng là một minh họa hay về cách hoạt động của pin tumbler locks, nhưng lắp ráp thì cần kiên nhẫn chút và tay phải vững. Khóa dùng 4 bộ tumbler pins, mỗi bộ có 4 chiều dài khác nhau, tạo ra 256 tổ hợp khóa/chìa. Ngoài ra còn có một bộ key pins để quyết định bạn cần dùng tổ hợp tumbler pins nào. Lưu ý bạn sẽ cần 1 sợi dây thun mỏng để hoàn tất lắp ráp ổ khóa.

In ấn
Mình in tất cả chi tiết bằng PLA với layer 0.2mm. Không cần supports. In 1 bộ chi tiết ổ khóa và chỉ chọn 1 trong 4 kiểu hộp để in.

Lắp ráp ổ khóa

Trước hết lưu ý là có pin gắn trên chìa (key) và pin nằm trong ổ khóa (lock). Bạn có thể gắn key-pin dài ngắn bất kỳ vào bất kỳ khe nào trên chìa để đặt tổ hợp khóa của bạn, nhưng khi đã chọn key-pin cho một khe, bạn phải dùng lock pin số 1 và số 2 đúng theo cùng một hàng như trong hình.

Ấn từng key-pin vào một trong các khe được đánh số từ 1 đến 4. Đảm bảo pin được ấn xuống hết cỡ tới đáy của mỗi khe. Chúng sẽ khít tương đối chặt.

Đặt mặt trước của ổ khóa lên bàn trước mặt bạn theo đúng hướng như hình, với rãnh/notch bên trong quay ra xa bạn.

Giờ gắn latch rotor theo đúng hướng như hình.

Lắp bộ lock pins thứ 1 vào 4 khe. Lock pin thứ 1 của mỗi khe phải khớp với key-pins của khe chìa có cùng số thứ tự ở phía trên.

Lắp bộ lock pins thứ 2 lên trên bộ pin thứ 1. Lưu ý là cả bốn cột pin phải có chiều cao y hệt nhau.

Lấy sợi dây thun mỏng và đặt nó vào các rãnh trên miếng lưng (lock back piece). Phần vòng dư của dây thun nên canh thẳng với khe nằm cạnh cái gờ nhỏ (nub) ở phía còn lại.

Ấn phần dư của dây thun xuống khe thứ 5.

Nếu dây thun của bạn ngắn (giống của mình), kéo phần chùng lên xuyên qua khe và móc vòng qua cái nub. Nếu dây thun dài hơn, cứ kéo xuyên qua, nhưng chưa cần lo móc qua nub ngay.

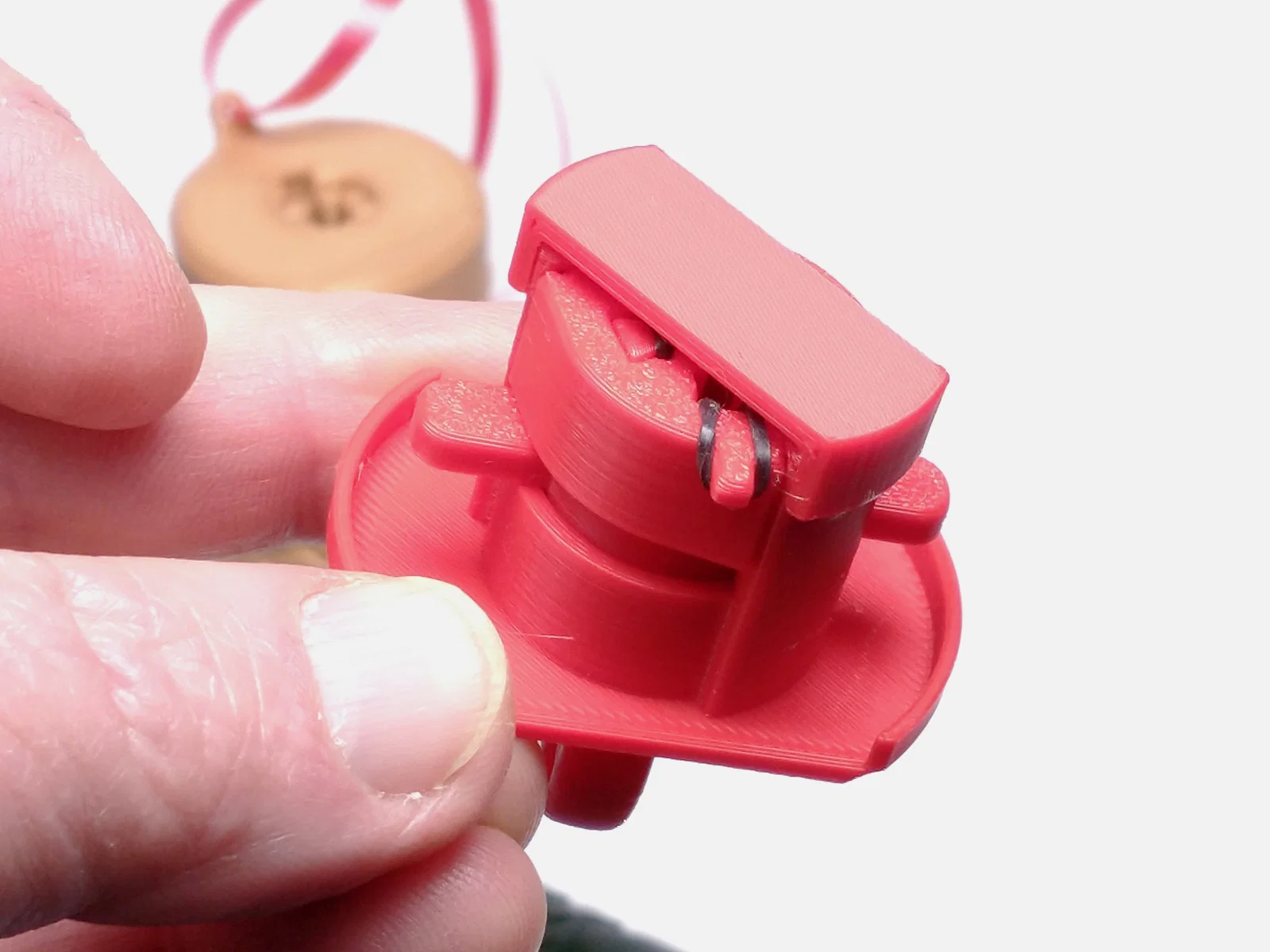

Cẩn thận đặt miếng lưng có dây thun lên trên các đầu lock pins rồi bấm khớp vào vị trí. Các đoạn dây thun bắc qua những khoảng hở ở mặt trong sẽ căng ra và đè xuống phần đầu của các cột pin.

Cuối cùng, ấn miếng kẹp (clip piece) lên trên đầu các ngàm dẻo (flexy fingers). Miếng này giúp miếng lưng không bị lỏng trong quá trình sử dụng. Kẹp nên khít theo kiểu ma sát, nhưng nếu bị lỏng thì bạn có thể scale nhỏ lại vài phần trăm rồi in lại, hoặc nhỏ vài giọt superglue để cố định. Lúc này, nếu dây thun của bạn dài, cứ quấn phần dư vài vòng quanh thân ổ khóa.

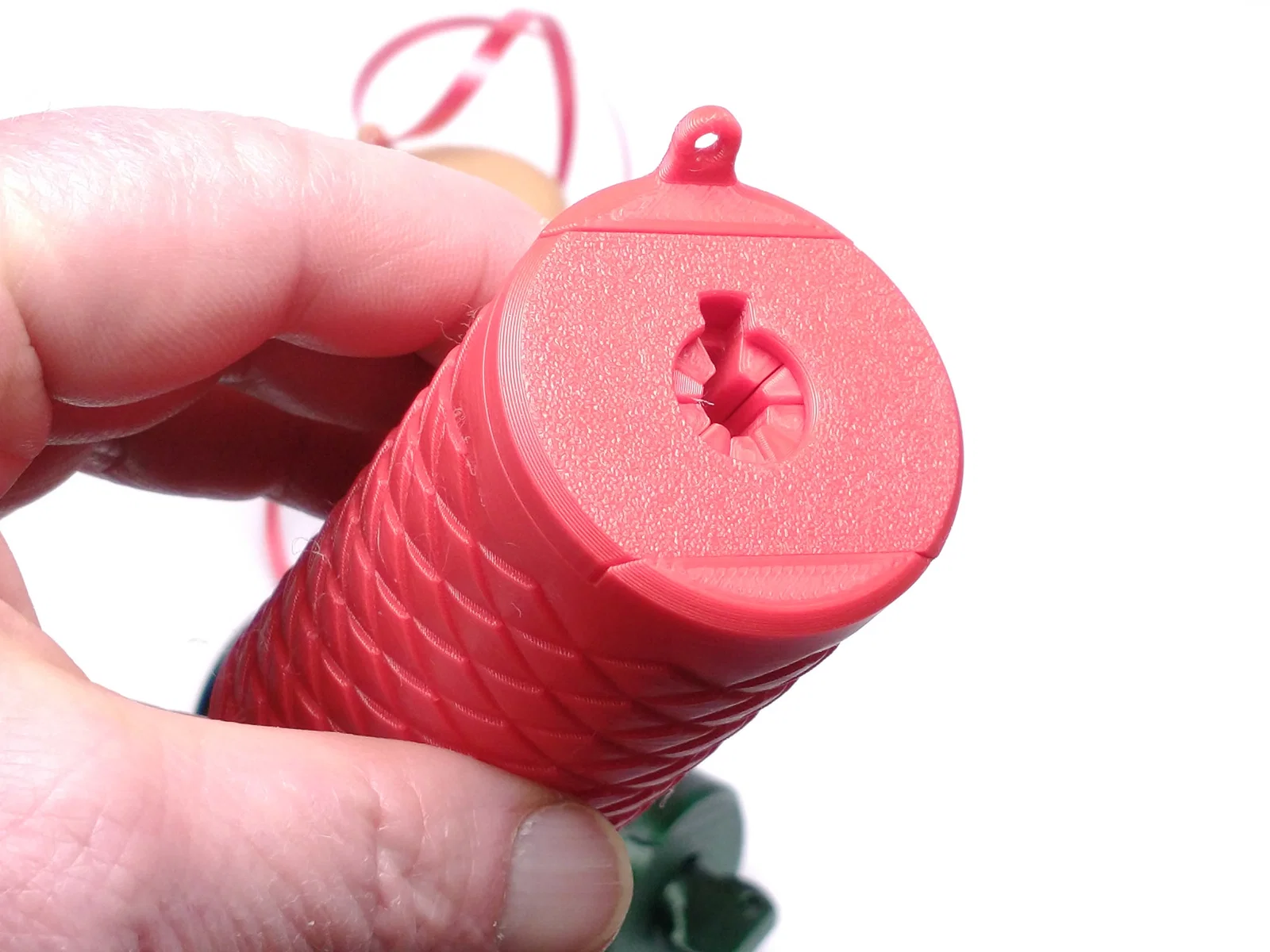

Test ổ khóa bằng cách cắm chìa như hình và xoay. Nhỏ một giọt dầu vào khe giữa miếng lưng và mặt trước ổ khóa (chỗ có latch rotor) sẽ giúp thao tác mượt hơn.
