Giá để xe đạp modular an toàn cho đĩa và phuộc (Bike Parking Stand Disc and Fork Safe Modular)

Mô tả

Q: Số lượng xe đạp đúng chuẩn nên sở hữu là bao nhiêu?

A: N+1

Q: Vậy lưu/để hết đống xe đó kiểu gì đây?

Mình tìm trên thị trường mà không thấy cái nào vừa gọn, chắc chắn, chỉnh được, lại bảo vệ được frame/fork và đĩa (disc). Mình muốn một cái để dưới đất, kiểu xe cứ lăn vào là xong, nhất là với e-bike nặng.

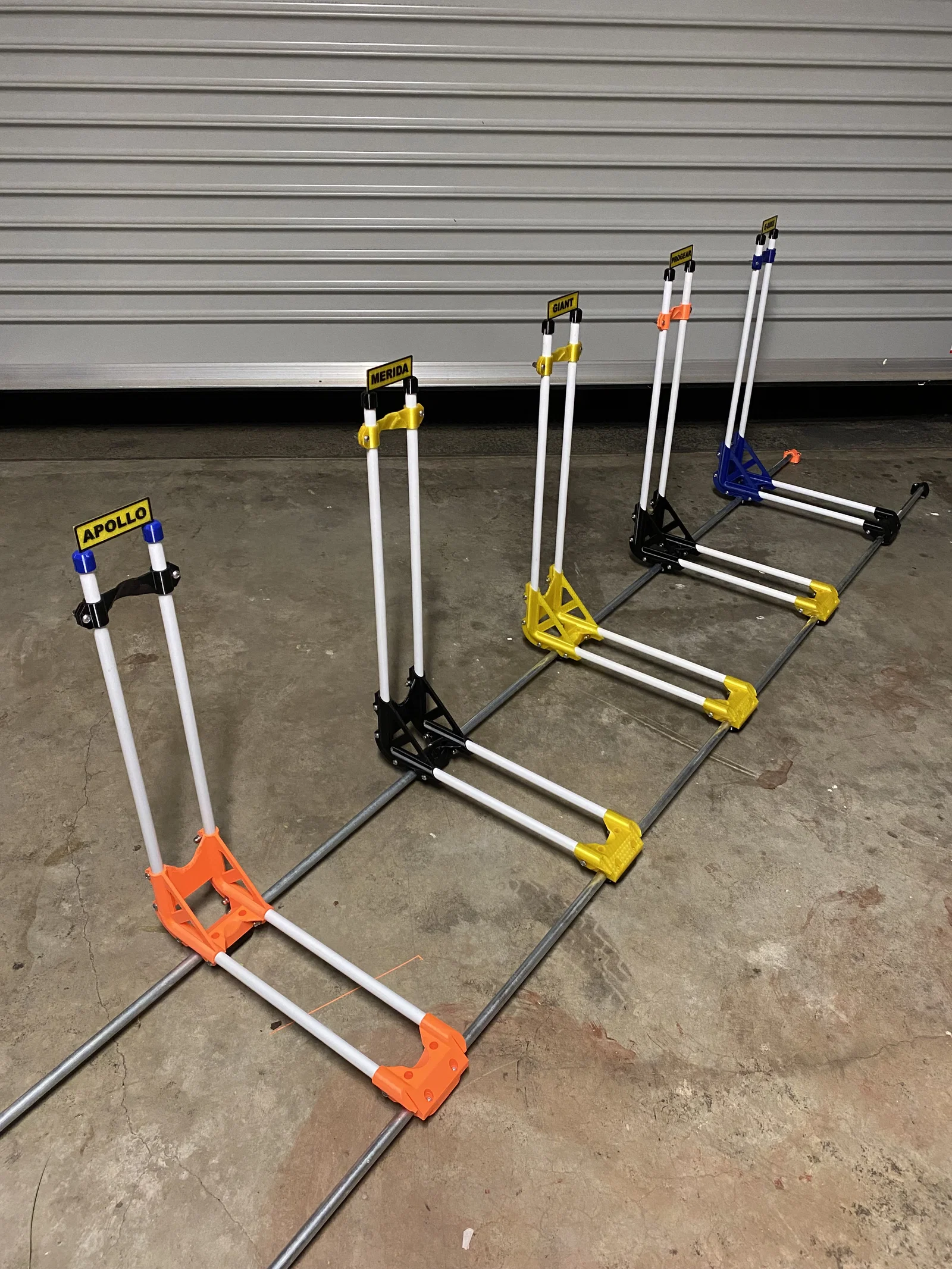

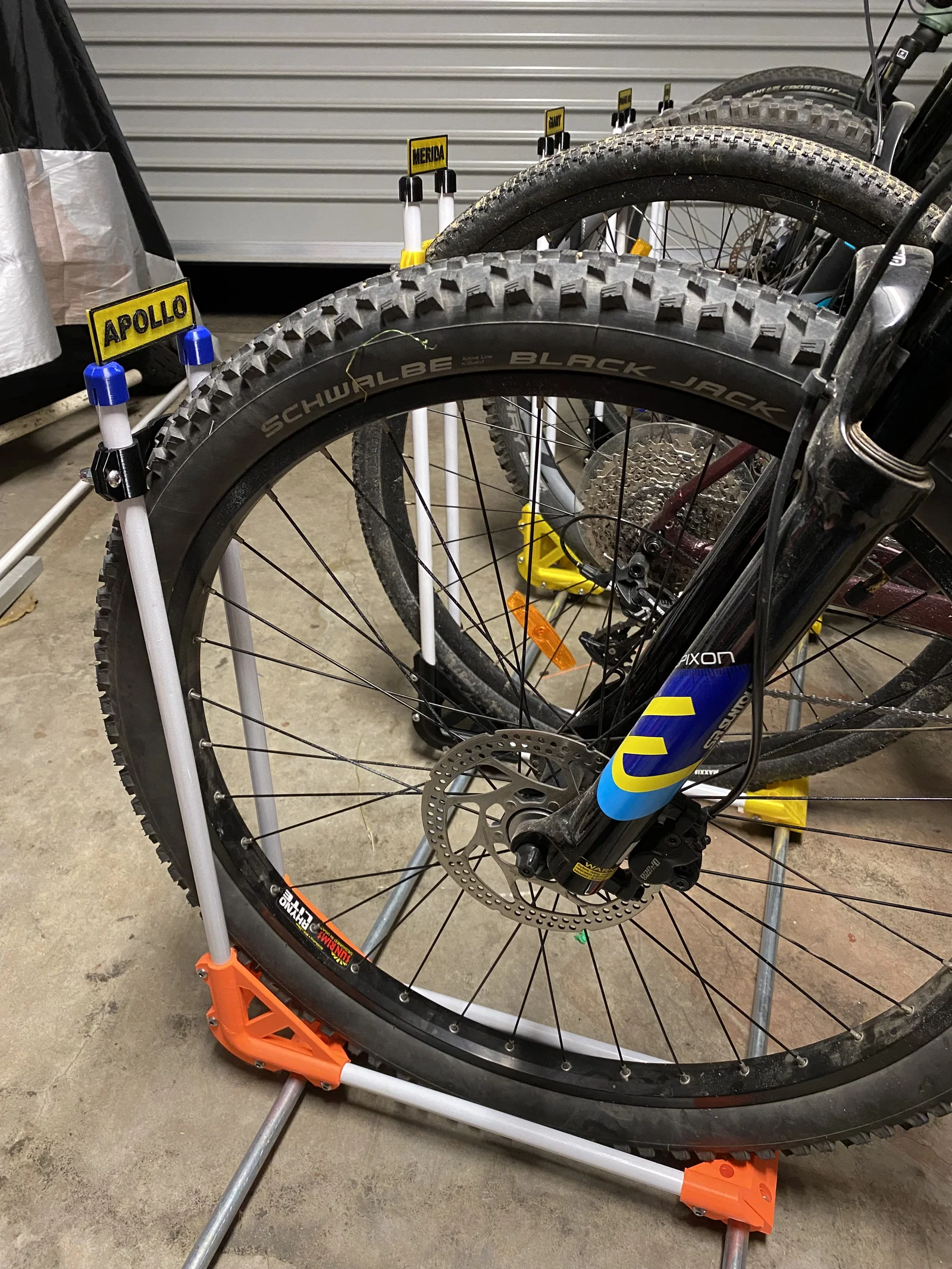

Cái rack này có thể chứa bao nhiêu xe cũng được theo kiểu “đầu - đuôi” (top to tail) để tối ưu diện tích, hoặc giãn ra để dễ lấy xe. Khoảng cách giữa các xe tuỳ nhu cầu. Muốn thêm bao nhiêu xe cũng được — giới hạn duy nhất là chiều dài ống (tube).
Thậm chí có thể lắp “lưng - lưng” (back to back) để gấp đôi sức chứa.

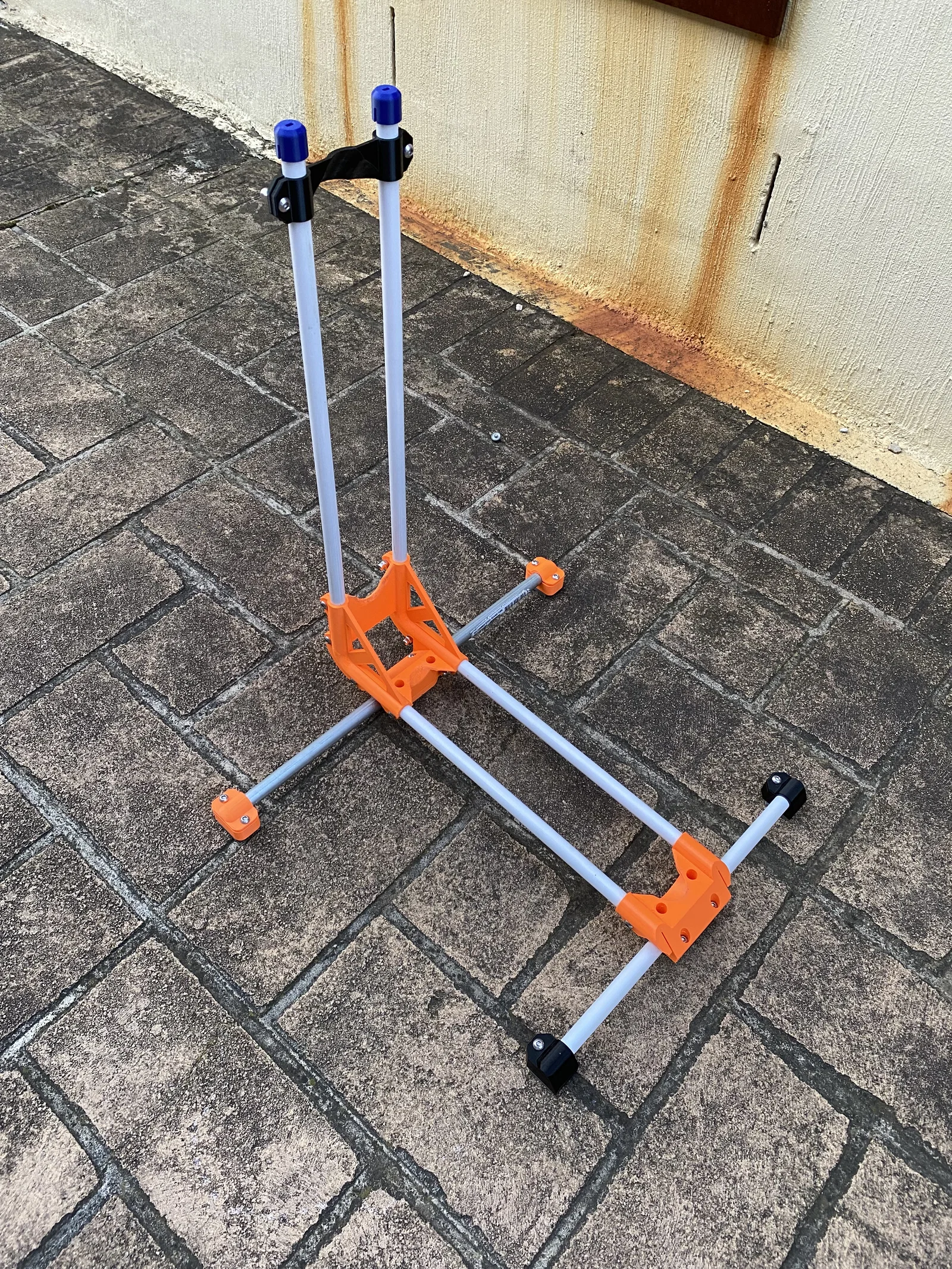

Nó cũng dùng được như stand cho 1 xe.

Thiết kế chỉ chạm vào lốp (tyre), hợp mọi cỡ bánh (có thể dùng ống ngắn/dài tuỳ ý), và đã test với lốp từ 30mm tới 2.4”. Thiết kế 2 bậc (two step) giúp cùng một bộ part dùng được cho lốp MTB hoặc road.

Tuỳ chọn chân TPU để bám sàn garage.

Phần cần chuẩn bị

Bạn sẽ cần khoảng 3m ống 16mm cho mỗi xe – mình dùng curtain rod mua ở Bunning cho toàn bộ các đoạn ngắn. Nó rẻ và đủ cứng cho nhu cầu này. Với các đoạn dài nối tất cả stand lại với nhau, mình dùng ống gal dày 1.2mm để cứng hơn một chút, dù khả năng cao là hơi “overkill”.

20x bu lông M6x16mm và đai ốc (nuts) cho mỗi xe – tuỳ chọn dùng dome nuts cho phần lớn ren lộ ra, nhưng nhớ đảm bảo không dùng bu lông dài hơn 16mm

2x bu lông M3x8mm đầu button head (xấp xỉ) để bắt chân TPU nếu dùng – cộng thêm 1 cái cho mỗi side support

Hướng dẫn

Mình in bằng eSun PETG với 3 walls (với E-Bike thì mình làm 4 walls cho chắc dù thật ra cũng hơi “overkill”).
Chắc PLA+ cũng ổn nhưng mình chưa thử.

In tất cả part trong file “PETG” theo đúng hướng (as oriented). Support chỉ cần cho miếng “middle” chính, ở phía dưới mép của các brace bắc giữa hai ống (đúng ngay chỗ lốp chạm vào). Support cần phải “paint” thủ công, không là nó sẽ mọc support tùm lum.

In tổng cộng 2x side support trái và 2x side support phải (đã có trong file PETG). Dù bạn làm cho 1 xe hay 5+ xe thì cũng chỉ cần chúng cho hai đầu. Với 3+ xe thì thật ra không cần vì nó không bị lật, nhưng mình vẫn dùng cho đẹp và để hai xe ở ngoài cùng bớt lắc nhẹ.

In 2x chân TPU cho mỗi xe, cộng thêm 4 cái cho các side support nếu bạn dùng chân TPU.

Mỗi xe: cắt 2x đoạn ống dài 600mm và 2x đoạn ống dài 400mm. Đoạn 400mm là thanh ngang (horizontals). Đoạn 600mm là thanh dọc (verticals).
Bạn có thể cần dài hơn 600mm một chút nếu bánh quá lớn (mình chỉ có tới 700c).

Với xe bánh 16”, mình cắt đoạn ngang dài 270mm

Nếu bạn làm một cái stand thôi, dùng phần ống còn lại 1m để làm 2x đoạn 500mm cho các side braces.
Vát ba via (deburr) đầu ống để nó trượt vào part dễ hơn.

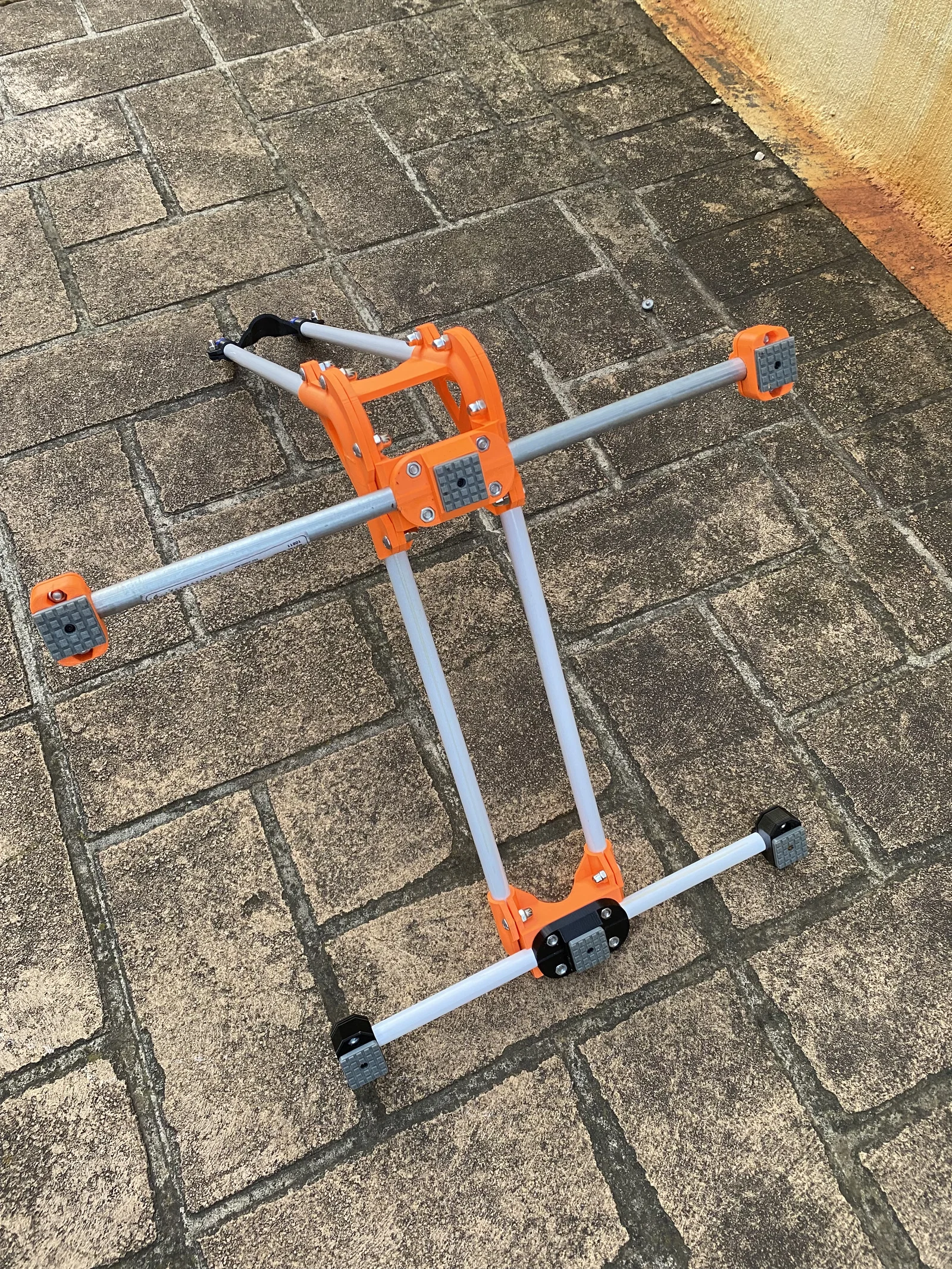

Bắt bu lông lắp hết như hình hoặc theo file STEP “assembled”. Nếu bạn làm nhiều xe, đừng siết chặt gì hết cho tới khi ráp xong toàn bộ.

Mình để khoảng cách tâm - tâm giữa các xe là 450mm. Có thể để gần hơn nếu bạn không dùng ghi-đông quá rộng.

Siết chặt tất cả trừ spacer(s) phía trên.

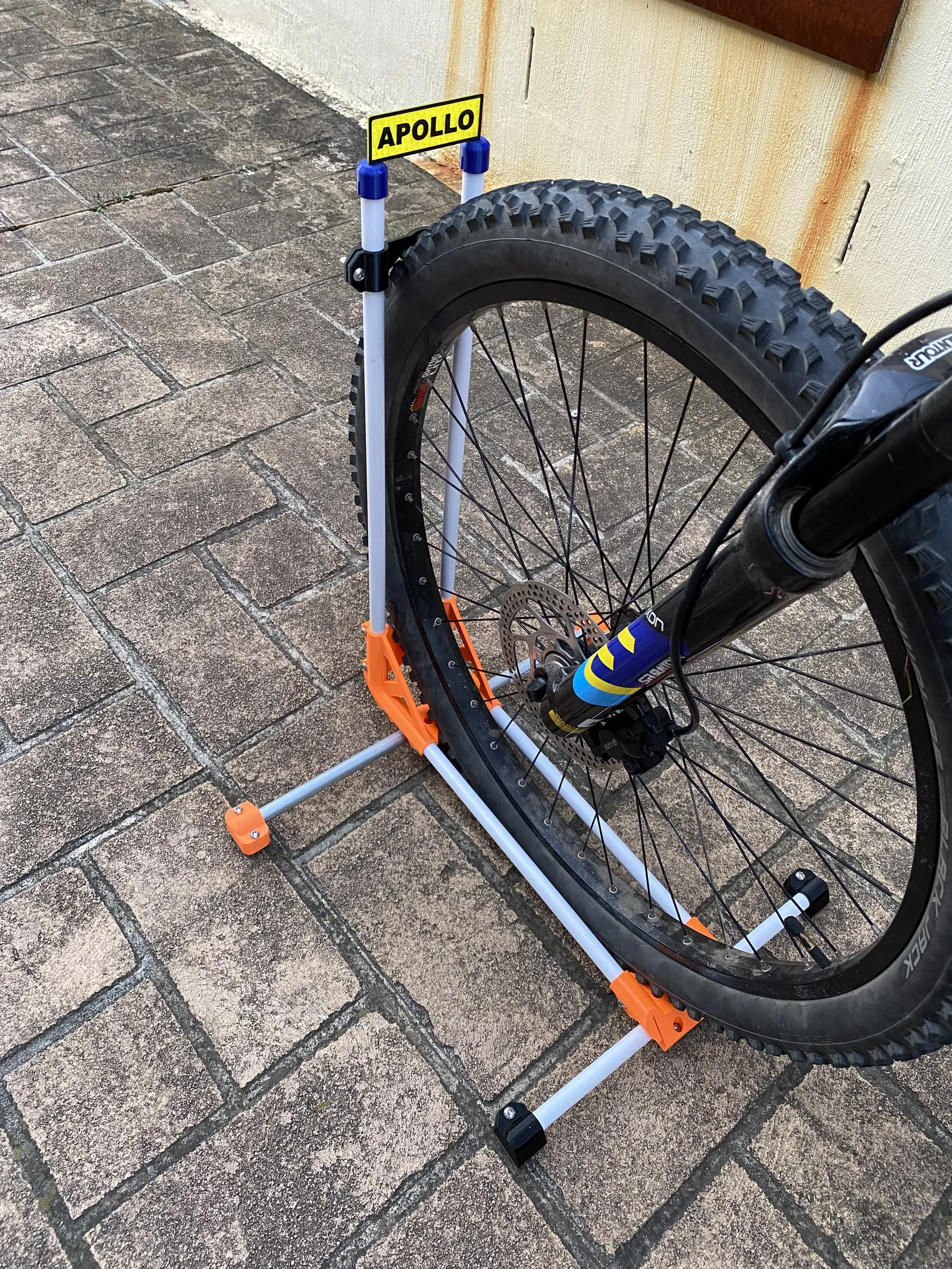

Đặt xe vào stand và chỉnh độ cao spacer trên sao cho nó đỡ bánh nhưng không ép xuống bánh. Xe nên lăn ra tương đối dễ, nhưng spacer vẫn phải giữ xe đứng thẳng.
Nếu thấy khó kéo xe ra, có thể spacer cần nhích lên khoảng 1mm hoặc hơn chút.
Đẩy nắp top caps vào để che các mép sắc.

Tuỳ chọn: dùng slicer để thêm chữ lên bảng (sign) và in một name plate cho xe — vì stand được chỉnh theo một cỡ bánh cụ thể nên biết xe nào để vào chỗ nào sẽ tiện hơn.

Cập nhật 24/11/23 - Mình đã để nhầm “top caps” trong file part PETG .3mf. File cập nhật có top cap fit với ống tốt hơn.
Nhân tiện mình tách phần side feet ra thành một plate riêng vì nếu bạn làm nhiều xe thì chỉ cần một bộ feet thôi.
