Đồ gá giữ Watch Movement (Adjustable)

_Cập nhật - Đã upload thêm cặp mẫu platform và attachment thứ hai; cặp này giúp kẹp/giữ các movement đường kính nhỏ tốt hơn.

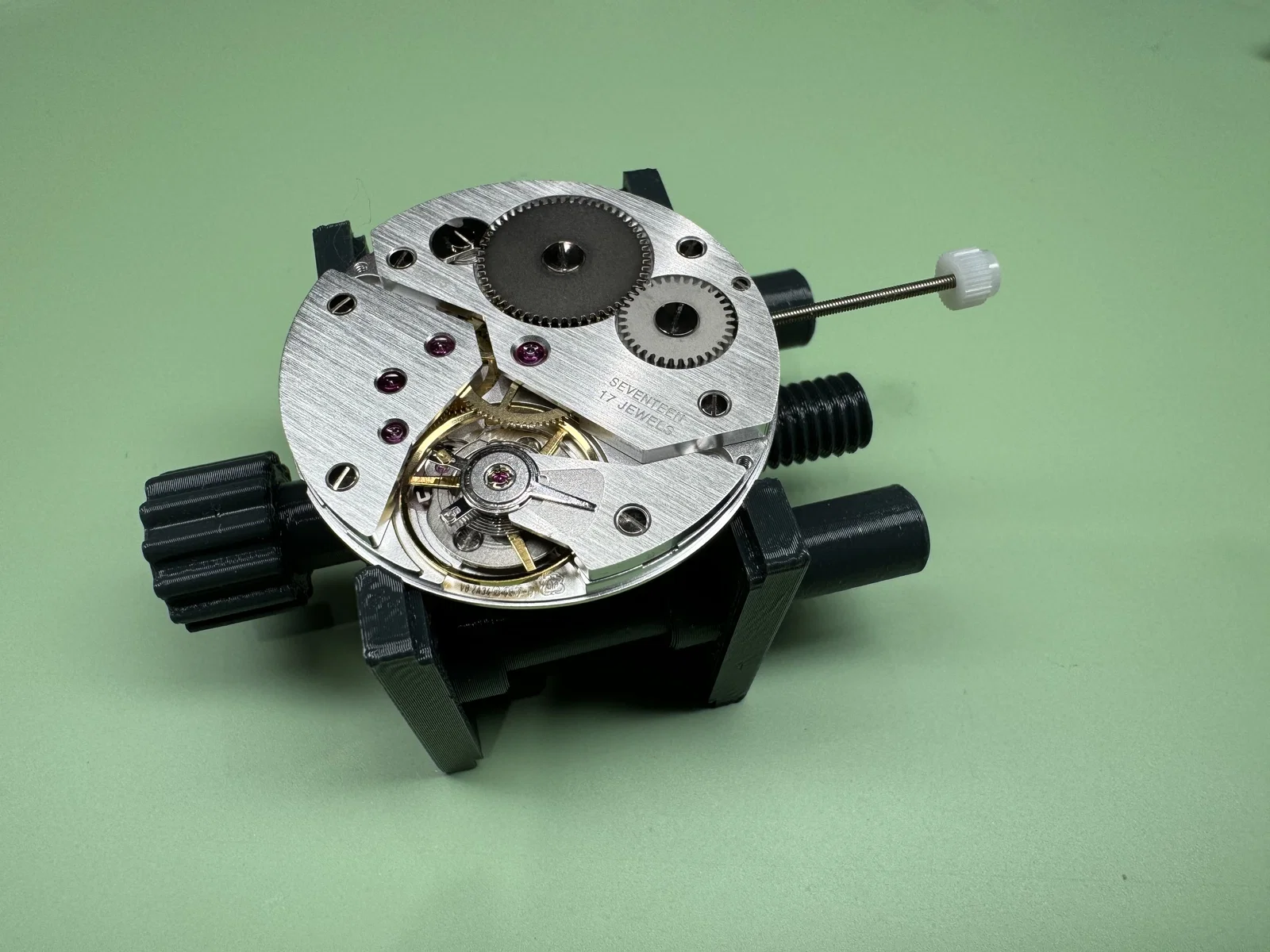

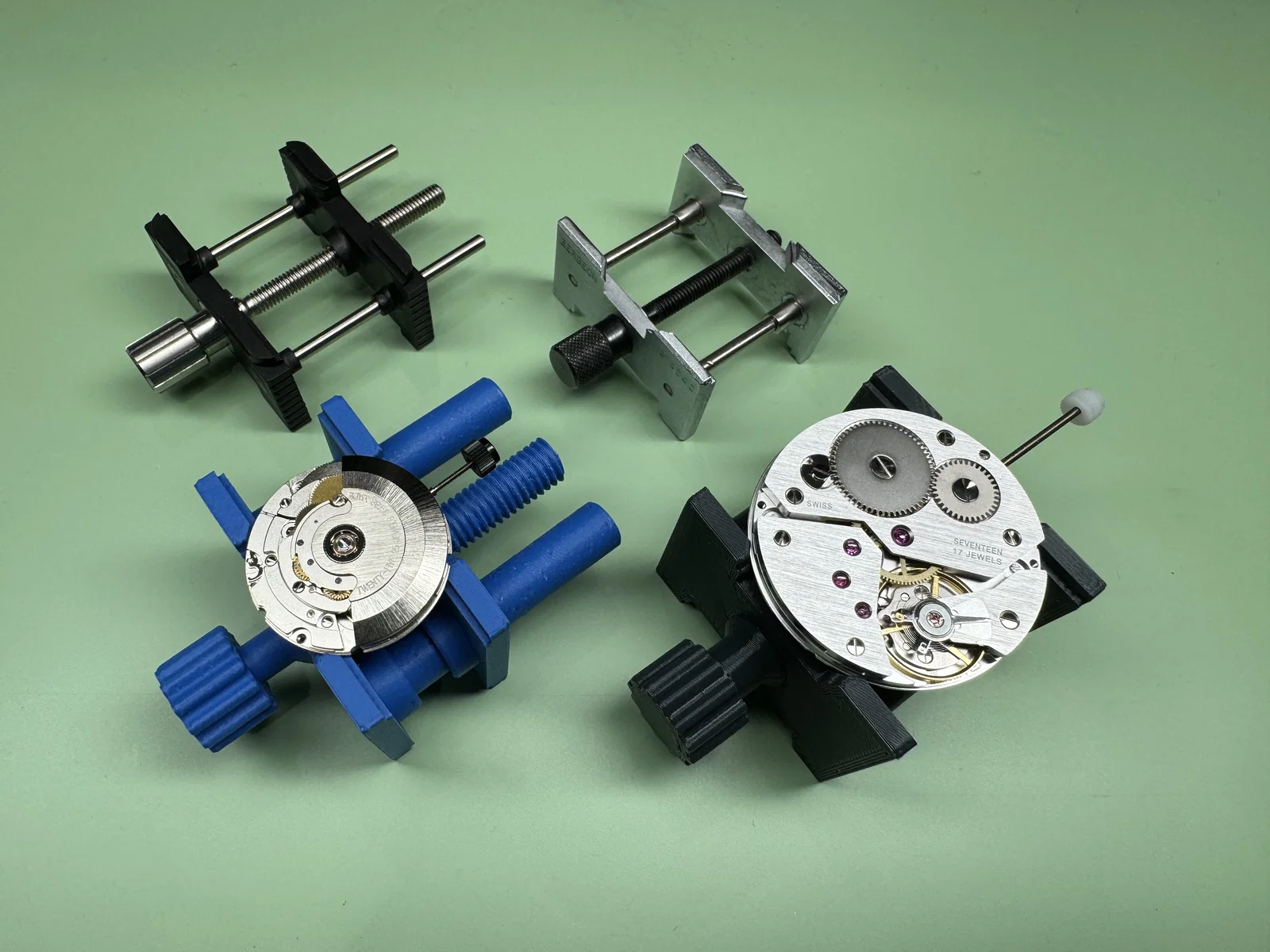

Đồ gá movement này lấy ý tưởng từ kiểu Slick cổ điển hiện được các hãng dụng cụ watchmaking như Bergeon và Horotec sản xuất. Thiết kế đơn giản giúp người dùng chỉnh nhanh khoảng cách giữa hai tấm đỡ movement. Các ngàm (tabs) giữ movement ở hai đầu được làm khác nhau để có thể đỡ được movement đường kính nhỏ hoặc lớn. Thiết kế này đã được thử trên movement 11.5 ligne (đường kính 25.6mm) đến 18s (45mm).

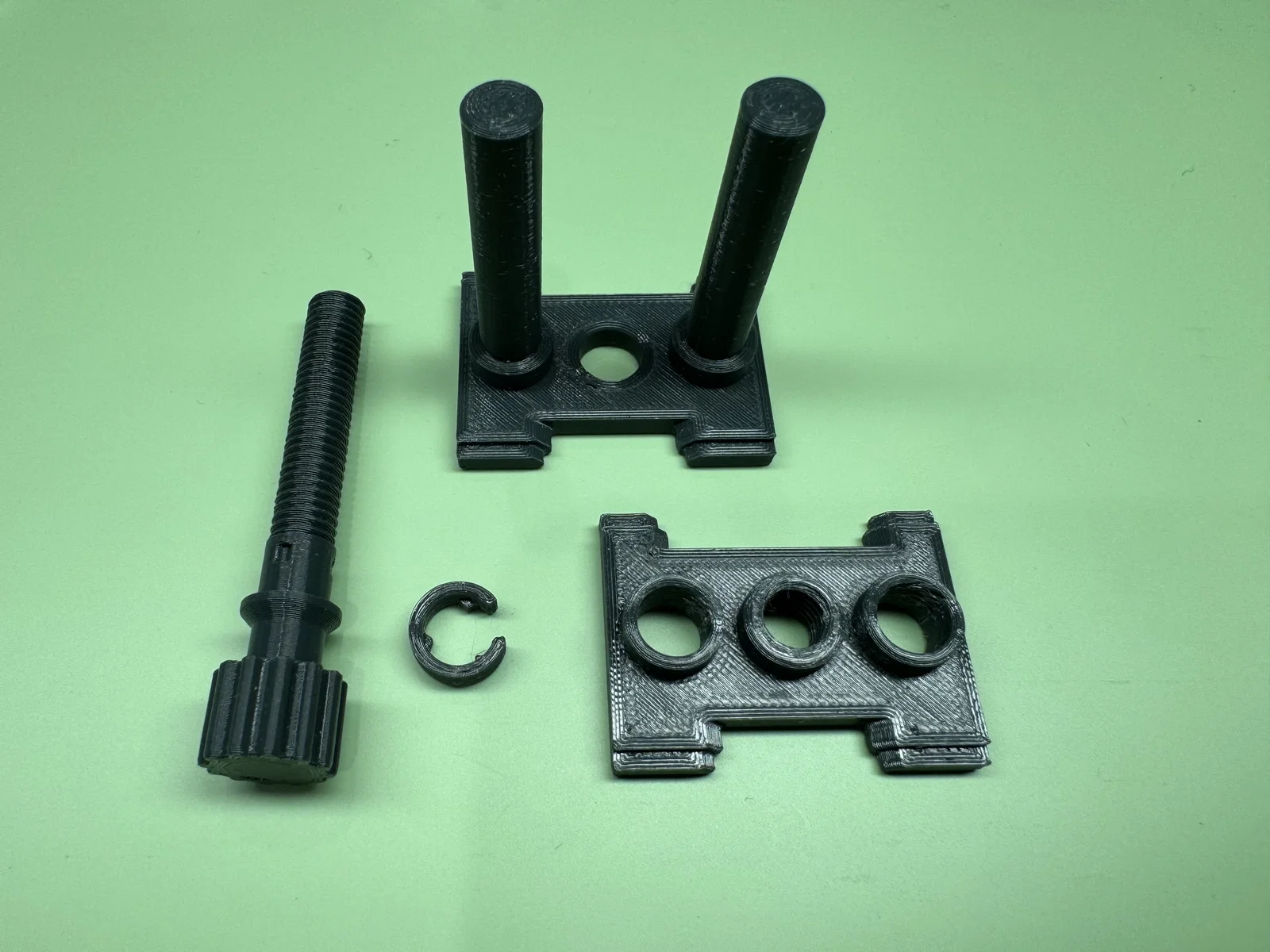

Gồm 4 phần:

• Lead screw kèm tay vặn knurled
• Collar cho screw
• Platform plate
• Attachment plate

Mình khuyên in mẫu này với EXTRA perimeters. Mặc định PrusaSlicer là 2 perimeters sẽ làm bám lớp (layer adhesion) bị yếu, có thể khiến các rod bị gãy. Mình thấy dùng tối thiểu 4 perimeters thì bản in bằng PLA, PETG và PC Blend sẽ rất cứng và đủ bền để dùng lặp lại nhiều lần. Nếu có nhiều lựa chọn filament, cá nhân mình thích PETG cho mẫu này.

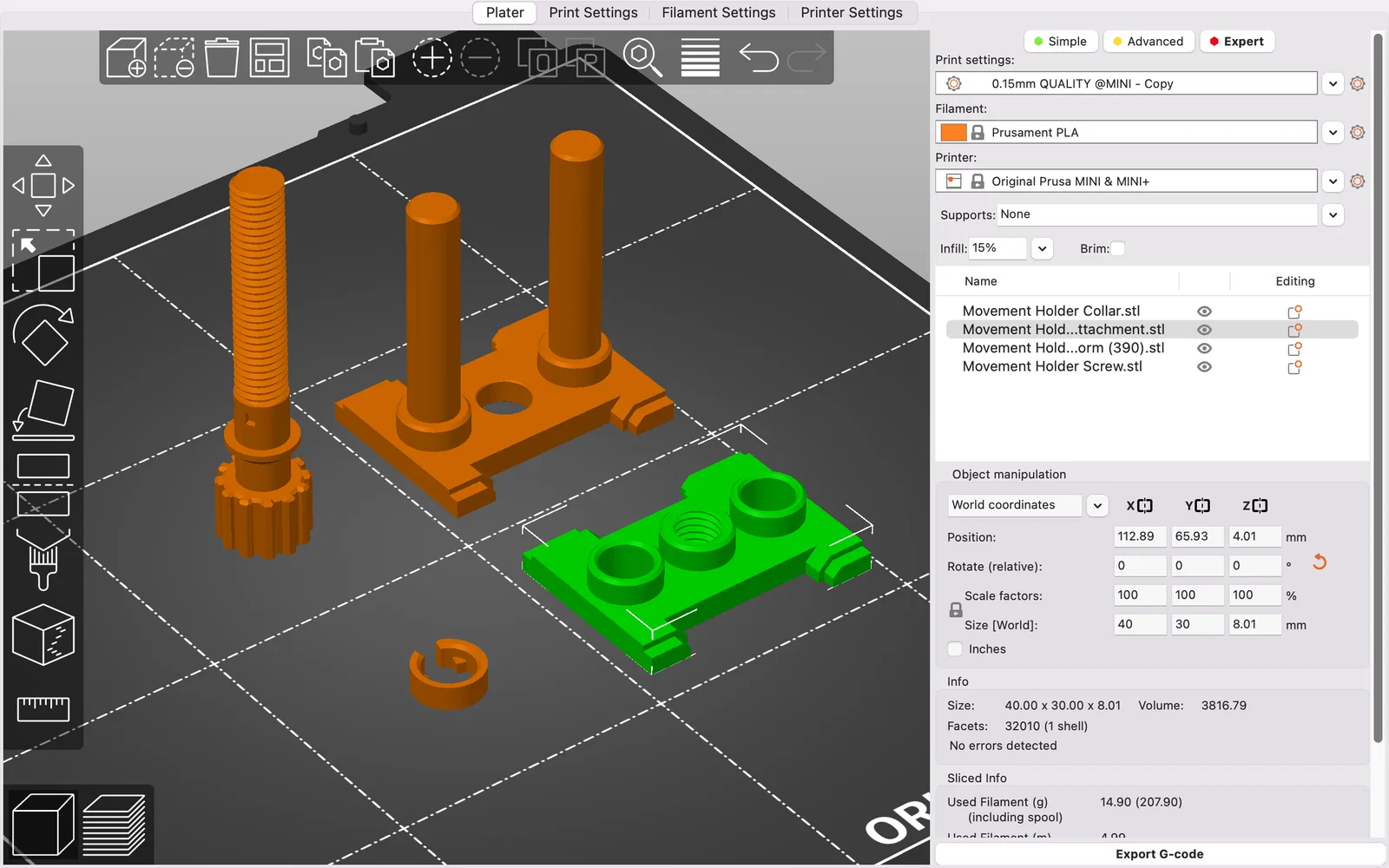

Các mẫu này có thể in không cần brim và không cần supports. Lead screw nên đặt hướng tay vặn úp xuống build plate, phần ren hướng lên. Platform và attachment plates nên đặt mặt “wall side” úp xuống, mặt có rod hướng lên. Collar có 3 răng (teeth) ăn khớp với các rãnh (notches) trên lead screw. Đặt collar sao cho các răng hướng xuống build plate (sẽ không bị overhang).

Các rod của platform plate nên trượt vừa nhẹ vào các lỗ của attachment plate. Đường kính rod được làm nhỏ hơn lỗ một chút nên có độ rơ nhẹ là bình thường. Nếu bạn thấy khó trượt attachment plate vào rod, có thể thử kéo đẩy qua lại nhiều lần để loại bỏ ba via hoặc cục nhựa thừa.

Tương tự với phần ren của lead screw và phần ren được tạo sẵn trong attachment plate. Vặn vào/vặn ra phải nhẹ nhàng. Cố gắng xử lý để không còn bị kẹt khi vặn hoặc khi trượt. Nếu khó đạt độ mượt, bạn có thể thử in riêng lead screw và/hoặc platform để giữ độ chính xác kích thước tốt hơn.

Lắp ráp: luồn lead screw qua platform plate. Lưu ý có ba rãnh trên phần trụ ngay bên dưới đầu có ren của lead screw. Ba răng của collar sẽ khớp vào các rãnh này.

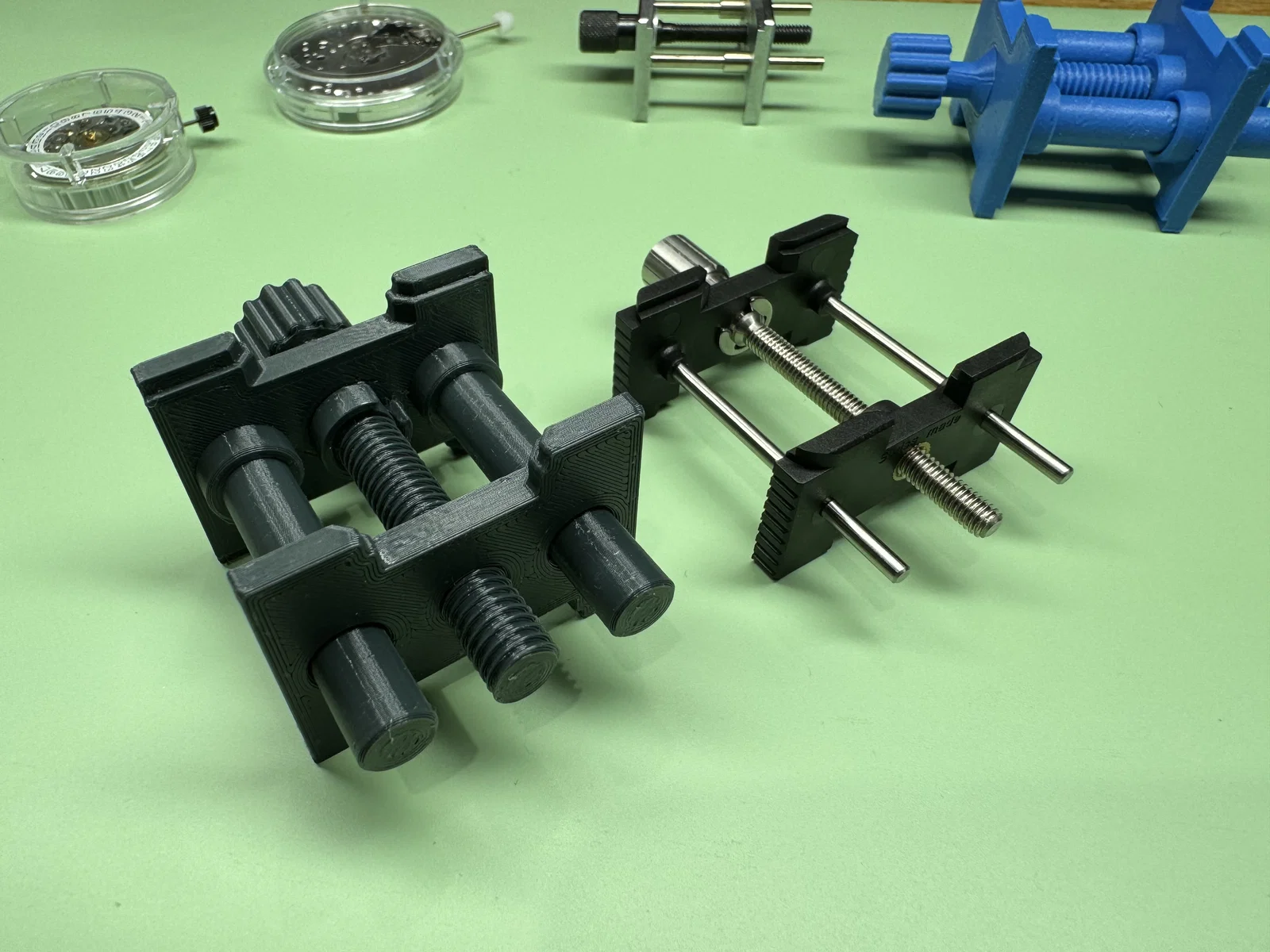

Gắn collar, chú ý vị trí răng và rãnh. Nó sẽ “snap” vào đúng chỗ. Tiếp theo, lắp attachment plate vào các rod và đầu ren. Nhớ canh đúng hướng của các tab: tab hẹp và tab rộng phải nằm đúng phía của nó. Cuối cùng, kiểm tra hoạt động bằng cách xoay screw để nới rộng hoặc thu hẹp khoảng cách giữa hai tấm.

Dưới đây là video hướng dẫn quá trình lắp ráp:

Chúc bạn in vui!
