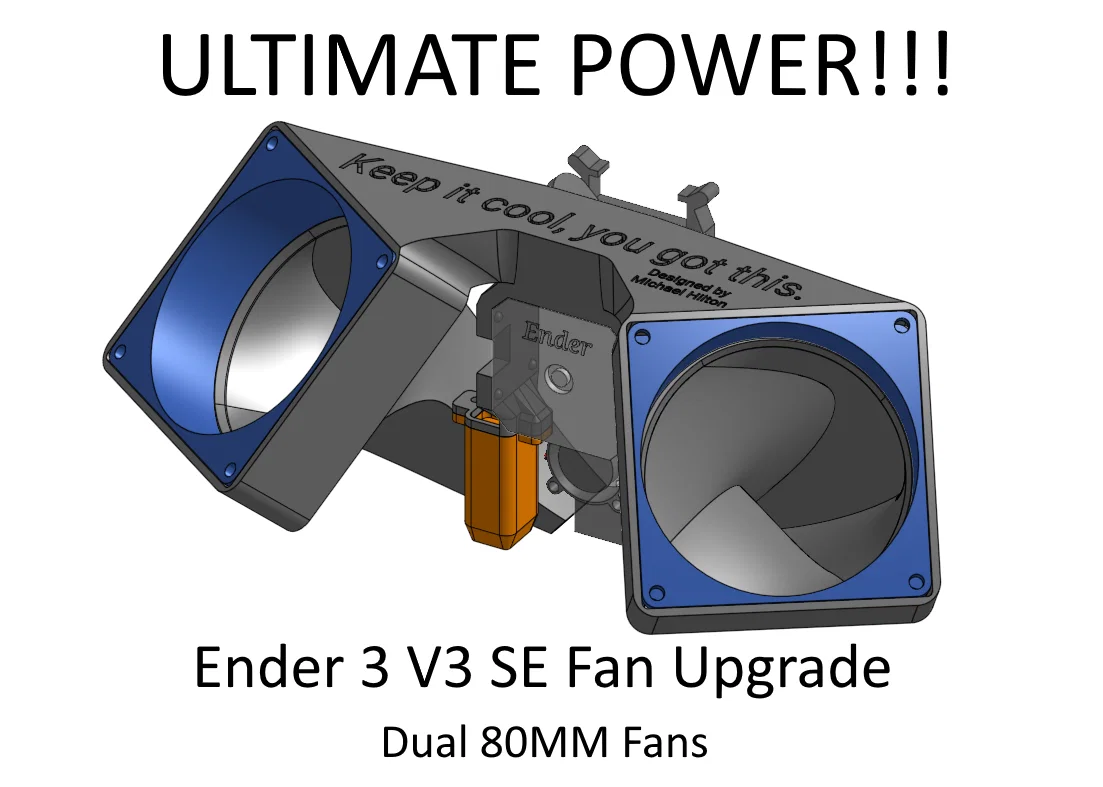

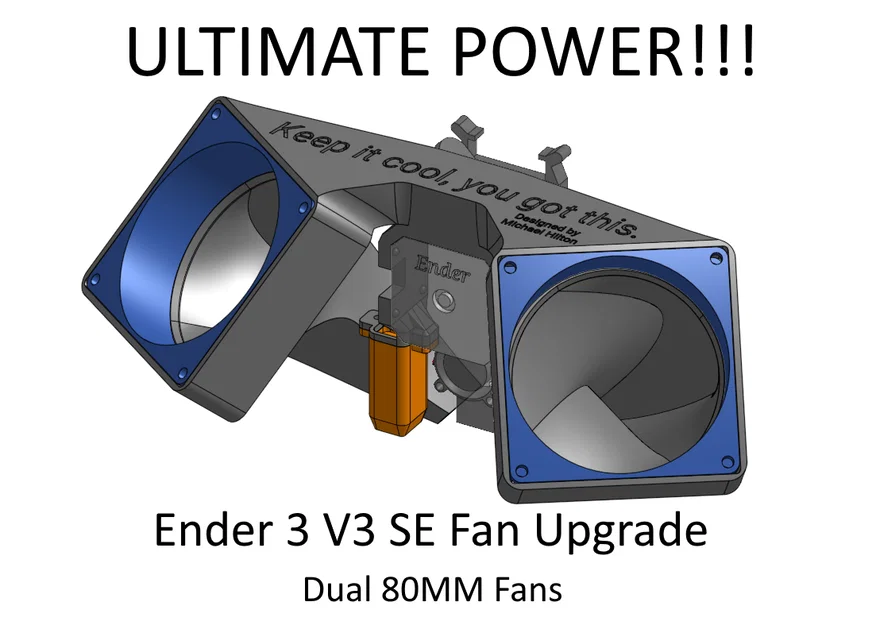

Cooler 80MM Ender 3 V3 SE “Ultimate” (Kèm hình)

BoM:

8 - Vít M3 ≤ 6.5mm

2 - Quạt 80MM, 12VDC

1 - Đầu Micro Male Connector 2 pin bước 1.25mm

Biết hàn (solder), hoặc nối dây chắc chắn/an toàn

Xem cái này để tham khảo BoM gốc / nếu bạn chỉ dùng 1 quạt:

Hướng dẫn:

(Nhớ để dành lại tất cả ốc/vít đã tháo ra, đa số sẽ dùng lại)

Khi in xong file này, tháo 3 con ốc lục giác 2mm đang giữ vỏ extruder và rút jack quạt ra.

Tháo ốc và rút dây module CR-Touch ra khỏi tool head.

Khi đã tháo vỏ và CR-Touch ra, bắt module CR-Touch vào bản in như hình, dùng lại ốc zin.

2 bước tiếp theo bạn làm theo thứ tự nào cũng được.

Cắt chừa một đoạn đủ dài của tất cả dây quạt, rồi dùng connector để hàn nối chúng theo kiểu nối tiếp (series). LƯU Ý: Pinout đầu nối của Ender 3 bị đảo ngược vì lý do gì đó, nên cực (polarity) sẽ bị đảo. Nối dây theo thứ tự: dây từ connector màu đỏ → dây đỏ quạt 1, dây đen quạt 1 → dây đỏ quạt 2, dây đen quạt 2 → dây đen của connector.

(Hình nguồn DC đã sửa đúng polarity, thực tế thì đi dây ngược lại)

Lắp 8 con vít M3 vào các lỗ trên quạt, đặt quạt vào ống gió (duct) rồi vừa canh vừa siết đai ốc bằng lục giác cho cẩn thận.

Gắn bản in lên bằng 2 con vít M3 đó, siết cố định bản in vào bên phải của extruder.

Cuối cùng, cắm lại hết, rồi test quạt và CR-Touch trước khi bắt đầu in.

CẢNH BÁO!

Cố gắng đừng chặn không cho một trong các quạt quay; lúc đó quạt còn lại sẽ bị overvolt trong chốc lát. Thường sẽ không gây hư liền nhưng có thể làm giảm tuổi thọ.

Tắt máy in trước khi lắp bất kỳ nâng cấp bên thứ ba nào từ người khác. Nếu không, bạn có nguy cơ gây hư hỏng vĩnh viễn và gây chấn thương.

Cẩn thận khi hàn (solder), quan trọng là đừng để phỏng tay.

Xong xuôi thì bạn sẽ có một giải pháp làm mát rất xịn, có thể bridge chéo (DIAGONALLY) qua gần như toàn bộ build plate.

Nhớ dùng silicone sock!!! Gió làm mát sẽ làm hotend bị nguội quá mức, máy in sẽ kêu beep.

Cảm ơn bạn đã đọc! Nếu bạn có làm mod này, nhớ đăng một bản make.

Ghi chú thêm: nếu được thì mua 2 quạt 5015 thay vì 2 quạt này rồi tự làm cooler của riêng bạn, sẽ nhỏ hơn và hiệu quả hơn nhiều.
