Vỏ trước SKR Mini E3 v3 + Raspberry Pi cho Ender-3 (v1)

Trong lúc tìm một cái front housing gọn gàng vừa với SKR Mini E3 v3.0 của mình, vừa với Raspberry Pi, mình tình cờ gặp case của tony.tubb – thiết kế rất xịn và chuẩn chỉnh. Tiếc là bản đó chỉ fit cho Ender Pro (vì dùng thanh nhôm định hình trục Y loại 4040). Do tony có share luôn file .STEP nên mình tranh thủ chỉnh sửa lại để lắp được trên Ender v1 bản thường (trục Y dùng 4020).

Các thay đổi đã làm

Các thay đổi gồm:

• Chỉnh lỗ bắt vít để dùng được M3S heat inserts (M3 x 4,0) thay vì chỉ dùng bulông/ốc bình thường
• Nâng vị trí lỗ bắt/spacer lên vài mm để chừa chỗ cho nắp che tản nhiệt (heatbreak cover) của driver stepper trên board SKR
• Bổ sung khoảng trống cho thanh nhôm định hình trục Y loại 4020
• Thêm ngàm gắn cho bộ hạ áp (step-down) HW-272 thay cho LM2596
• Chừa thêm không gian trên nắp Raspberry Pi cho dây cáp màn hình LCD
• Bỏ phần chữ/font inlay bị lỗi ở phía trên các nắp

Hình ảnh

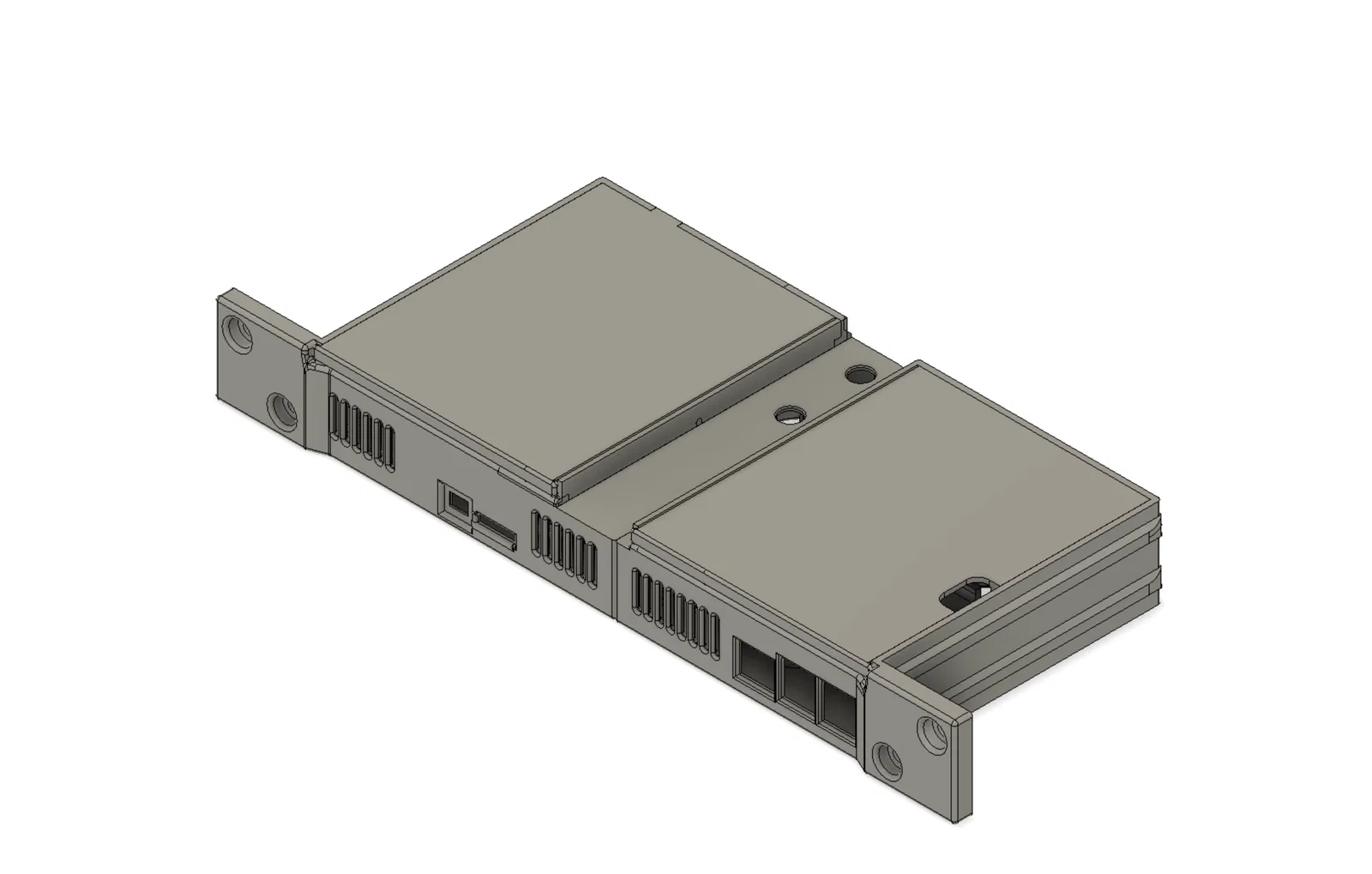

Render

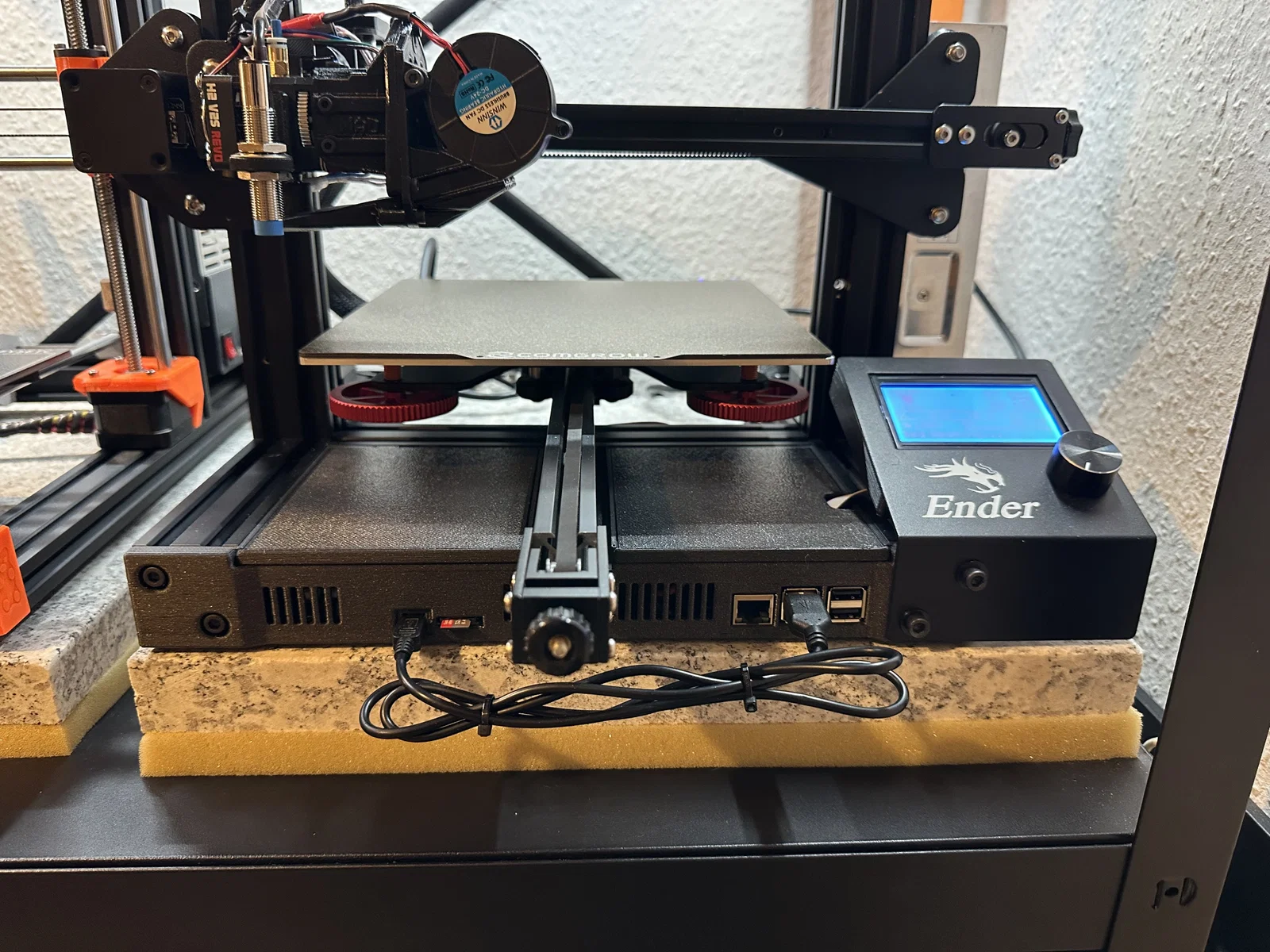

IRL
